长距直线滚筒输送线结构设计

　　这套长距直线滚筒输送线的三维结构，面向车间内部连续物料转运场景搭建，常见于包装后段成品分流、零部件加工工序间流转、仓储分拣线前段供料、食品日化瓶装线箱体输送等工况，承担沿固定水平路径将工件从上游工位平稳移送至下游工位的作用，替代人工反复搬运，适配批量连续生产的节拍要求。

　　从现场安装边界来看，整机为长条形卧式布局，长度方向沿物料输送走向延伸，宽度方向仅覆盖滚筒有效输送幅宽加两侧护栏、机架侧板的安装尺寸，底部由四根可调支腿落地支撑，支腿底端配置防滑减震脚垫，可通过支腿螺杆微调整机水平度，适配车间地面存在小幅高低差的实际安装条件；设备占用竖向空间从地面脚垫到顶部护栏调节手柄总高较低，无需额外高空架设，侧边预留驱动组件、电气走线的安装空位，对接上下游设备时，可直接将输送面高度与前后工位工作台面找平，无需额外增设过渡转接台。

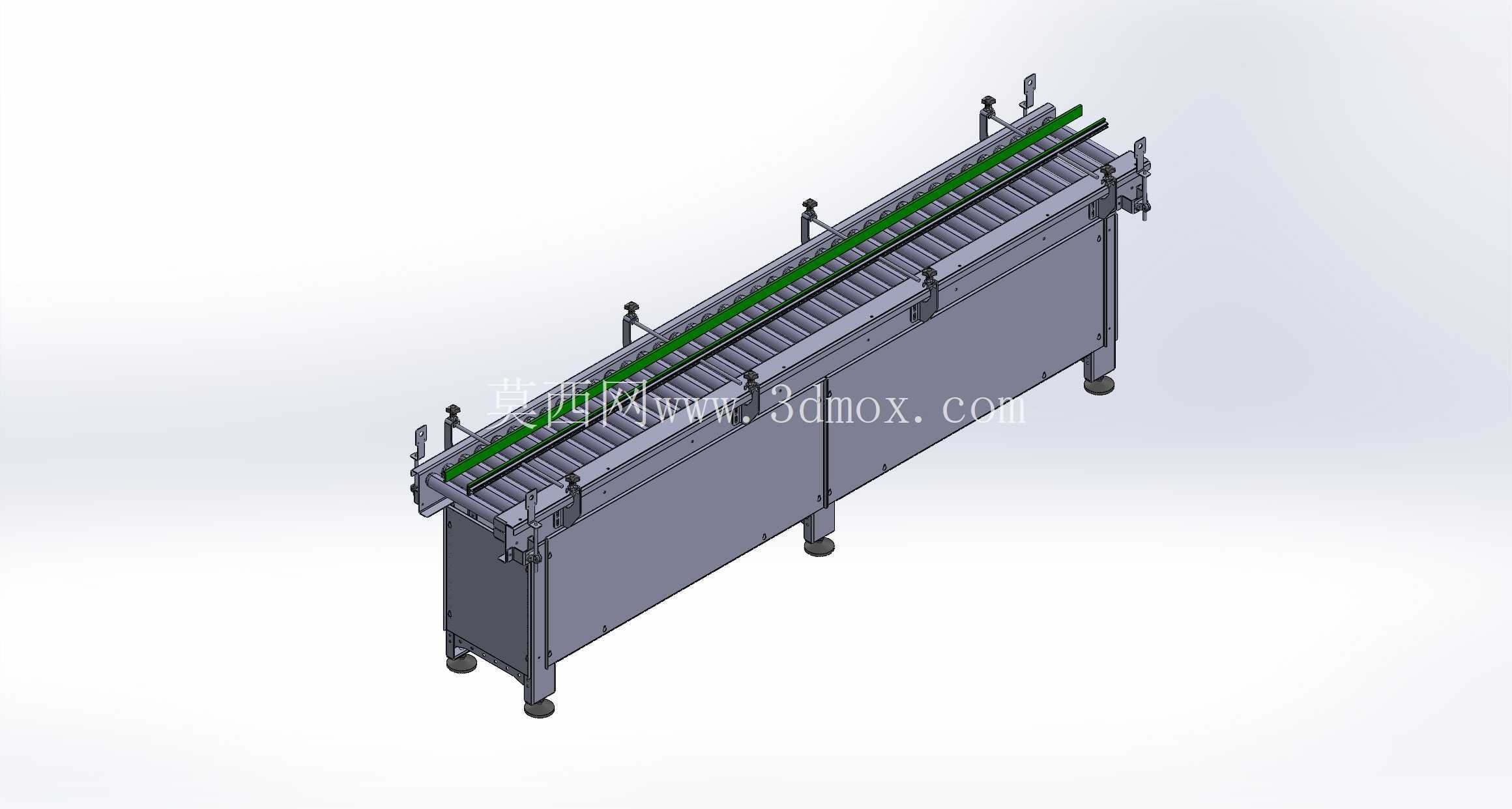

　　结构设计上，主体承载框架采用封闭式钣金侧板拼接成型，两侧板之间等距排布无动力/动力滚筒，滚筒两端转轴卡装在侧板预设的安装卡槽内，单根滚筒可独立拆装，后期维护更换无需拆解整线机架；输送面两侧加装可调式导向护栏，护栏通过多组快调支架固定在侧板上，可根据输送工件的宽度横向调整护栏间距，护栏顶部设置锁紧手柄，调整到位后直接锁死，避免输送过程中工件偏移、卡滞或从线体侧边滑落，护栏内侧贴附软性导向条，减少工件与护栏硬接触产生的刮痕。线体中段沿输送走向设置绿色导向衬条，可对底部带定位槽的工件做行进方向导向，保证工件沿直线移送不跑偏。

　　动力布局将驱动组件集成在机架端部的封闭腔体内，侧边钣金护罩完全覆盖传动链条、驱动电机等运动部件，既避免车间粉尘、碎屑落入传动副造成磨损，也能防止操作人员误触运动部件，满足车间安全防护要求；机架侧板采用分段式可拆卸盖板，日常点检传动部件、清理线体内部残留杂物时，只需拆下对应段盖板即可操作，无需整线解体。底部支腿采用方管焊接结构，跨距排布经过承重校核，满负载输送工件时机架挠度控制在允许范围内，长距输送过程中不会出现中部下沉、滚筒面高低不平导致工件卡顿的问题。

　　实际选型适配时，该线体可根据输送工件的单重、输送节拍调整滚筒排布间距：输送小件时缩小滚筒间距，避免工件卡在两根滚筒之间；输送大尺寸箱体时可适当放大滚筒间距，控制制造成本。护栏的调节行程覆盖常规箱装、瓶装、托盘类工件的幅宽范围，换产时仅需松开护栏锁紧手柄、调整到位后重新锁死，无需更换结构件，适配多品种共线生产的柔性需求。线体两端的进出料端做了圆弧过渡处理，工件从上游设备汇入时不会出现端头磕碰，对接转角机、分拣机、升降机等周边设备时，输送面的高度差可通过支腿调节补偿，不需要额外加工转接板。

　　建模过程中所有滚筒、支架、护栏、紧固件均按实际装配关系做了配合约束，运动部件预留了合理的运转间隙，没有出现干涉卡滞的结构问题；钣金件的折弯边、安装孔位、焊接位置都按实际加工工艺做了还原，导出工程图后可直接用于钣金下料、机加工与现场装配，支腿的可调行程、护栏的调节范围都在模型中做了参数化预留，设计人员可根据现场实际的输送长度、幅宽需求直接调整参数衍生出不同规格的同系列输送线，无需从头搭建结构。
