双层分流式产品分拣输送线结构

　　这套双层分流式产品分拣输送线，主要面向小件盒装、块状工件在后段包装、装配、检测工序之间的自动分流与连续转运场景。现场布局中，产品可沿上层PVC皮带主线进入工位，经侧向阻挡、定位与分流机构后，被分配到不同输送支路，再由下层或并行皮带完成汇流、缓存与下线，适合多品种、小批量产线中替代人工分拣。设备的核心用途不是单纯搬运，而是把来料按节拍拉开间距、稳定姿态，并在指定位置完成方向转换与路径分配，避免产品堆叠、挤压或误流。

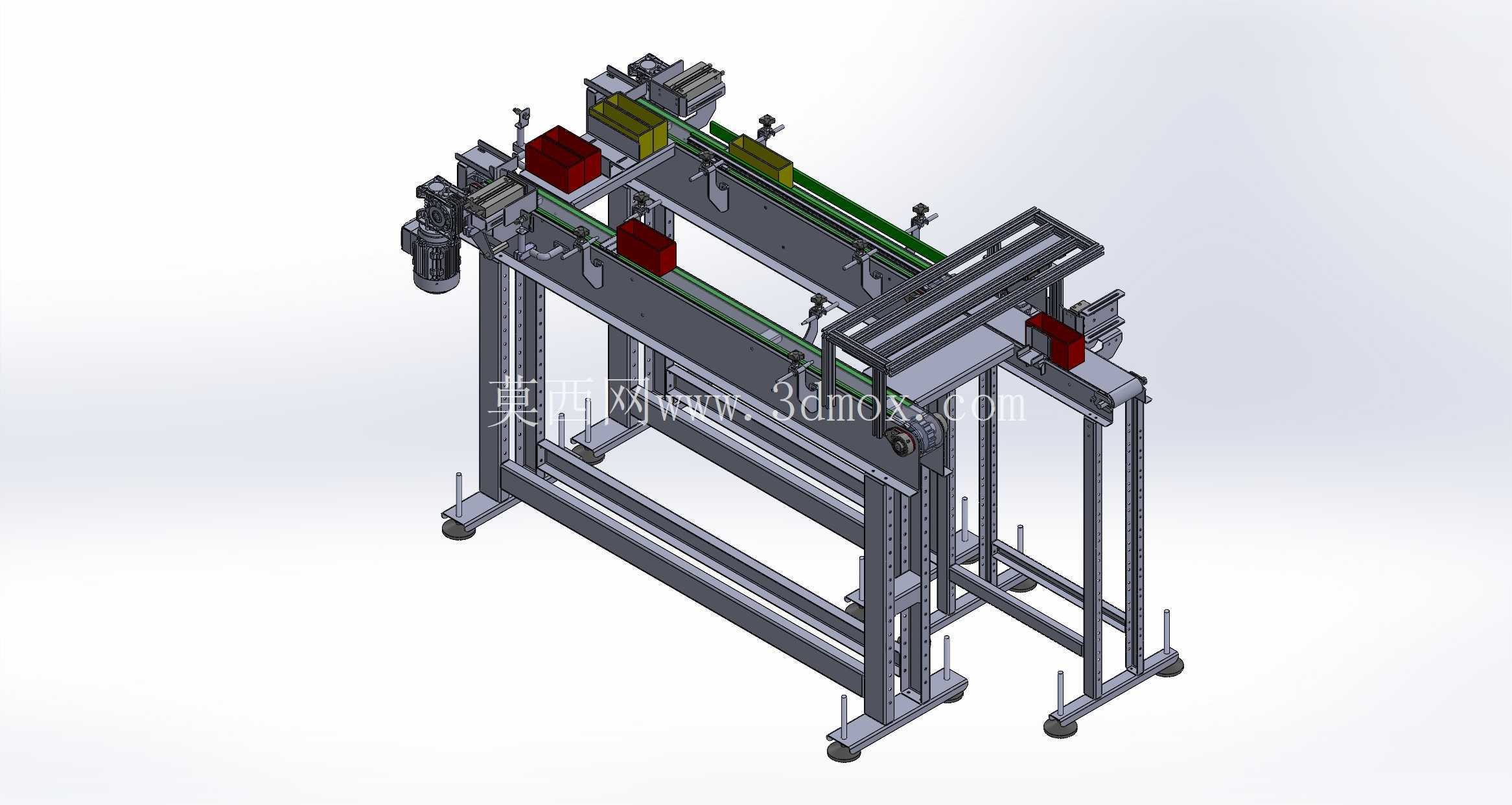

　　结构上采用模块化皮带输送单元组合，机架以工业铝型材和方管框架为主，底部配置可调脚杯与脚轮，兼顾设备就位后的水平调节和短距离移位。上层输送段布置驱动电机、张紧轮、托板、导向护栏及阻挡组件；下层框架承担支撑、检修空间和支路衔接。皮带两侧护栏可根据产品宽度调整，侧向机构通过支架固定在型材槽内，改造时不需要大面积焊接，便于按产线节拍增减工位。

　　从设计思路看，模型把输送、定位、分流、缓存四个动作拆成相对独立的模块。PVC皮带负责低噪、平稳输送，适合表面不宜划伤的盒装产品；模块化皮带段则通过标准段拼接，降低单件加工复杂度。产品进入分流区前，阻挡机构先限制连续来料，使相邻工件形成安全间距；随后推送或导向部件将产品导入目标通道。框架中间预留了传感器、气动元件和电气走线空间，现场可增加光电检测、气缸挡停或计数功能，而不必重新设计主体机架。

　　外形与安装边界方面，该设备为长条形双层布置，长度方向需要预留驱动端维护空间，宽度方向除皮带有效宽度外，还要计入电机、护栏、调节座和分流执行件的外伸尺寸。高度方向包含脚杯调节量、下层支撑框架、上层皮带工作面及护栏，设备就位时应保证地面平整，并在驱动端留出张紧和更换皮带的操作位。若接入既有产线，需重点核对进出料端高度、产品过渡板间隙、皮带运行方向以及分流支路与后续设备的中心距。

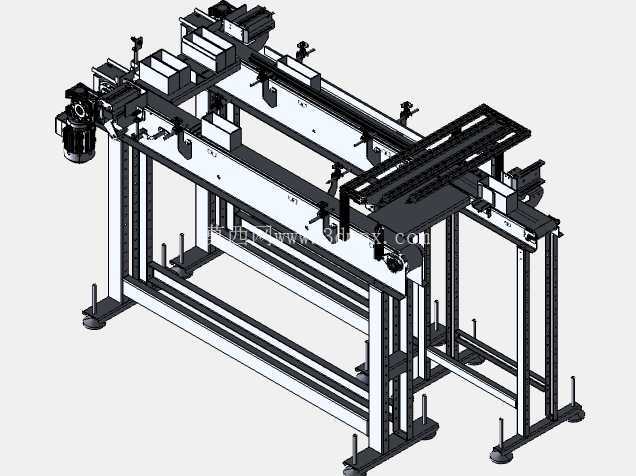

　　建模时对型材截面、连接角件、轴承座、滚筒、皮带支撑面和可调支座均进行了实体表达，能够用于干涉检查、节拍讨论和方案评审。对结构设计人员而言，可参考其模块划分方式，将复杂输送线拆解为标准段、驱动段、张紧段和分流段；对设备选型人员，则可据此评估产品尺寸、输送速度、工位数量、维护通道与厂房布局之间的匹配关系。整体结构强调可装配、可调整、可扩展，适合作为自动化分拣输送方案的设计参考。
