玻璃瓶90度转弯塑料链板输送线

　　这套输送线主要面向瓶装产品生产线的转角衔接需求，常见于饮料、酒类、调味品及日化玻璃瓶灌装车间。现场布局中，前段灌装机、贴标机或装箱机的出料方向往往与后段包装线呈垂直关系，直线输送无法直接对接，因此采用一段90度弧形弯道将瓶流平稳换向，避免人工转序带来的磕碰、倒瓶与节拍中断。

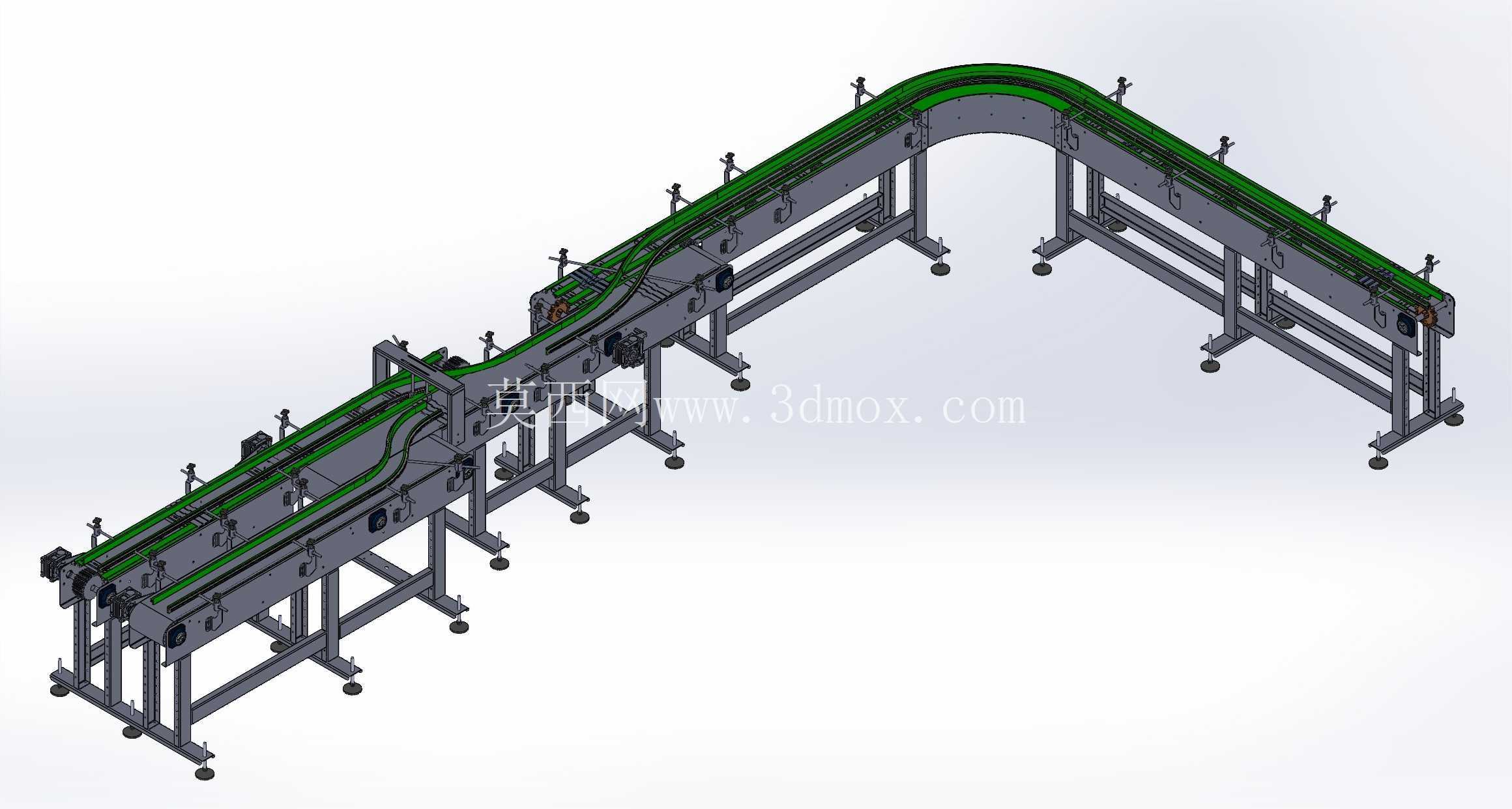

　　设备主体由两段直线段塑料链板输送机和中间90度转弯段组合而成，整体呈L形布置。输送面采用平板塑料链条，链板表面平整、摩擦特性稳定，玻璃瓶底部接触面积大，运行中不易打滑；塑料材质本身具备一定自润滑性和耐腐蚀性，遇到瓶身残留水渍、清洗液或碎玻璃时，比金属网带更易清理，也能降低瓶底划伤与噪声。弯道段导轨按圆弧轨迹连续成型，内外侧设置导向护栏，护栏沿弧线夹持瓶身，使瓶子在离心力作用下仍保持单列或多列有序通过，减少翻瓶、挤瓶。

　　从结构设计看，机架采用型材与钣金支架组合，支腿分布在直线段和弯道载荷集中位置，底部配可调脚杯，用于补偿地面不平并精确调整输送面高度。多组支腿使长跨距机身保持刚性，防止链板运行中出现明显下垂或抖动。驱动端布置在输送机一端，通过电机减速机带动链轮牵引链条，张紧机构可补偿链条磨损后的伸长；回程段设有托条或导轨，约束链条返程轨迹。护栏立柱在直线段按间距布置，在弯道入口和出口适当加密，因为这两个位置瓶流方向突变，侧向导向力最大。

　　功能上，该线不仅完成玻璃瓶的水平输送，还承担线体间缓存、节拍过渡和姿态保持作用。平板链板适合直立容器输送，瓶底与链板之间无明显相对滑动；转弯段通过连续护栏和弧形链道，使瓶流在不停止主线的情况下改变流向。对于多列瓶流，弯道内外侧线速度差需要通过导轨宽度、护栏弧度和链板结构共同控制，模型中弧形段与直线段的对接过渡较为平顺，可减少瓶子在接缝处的卡滞。

　　安装边界方面，布置时需在L形内侧预留检修空间，外侧保证护栏调节和瓶流观察通道；机身高度应与前后设备的输送面或工作台面对齐，脚杯调节范围需覆盖现场地面误差。弯道半径不能仅按占地最小选择，半径过小会增大瓶子侧向挤压和倒瓶风险，尤其高瘦玻璃瓶更应放大转弯半径并收紧护栏间隙。直线段长度可依据车间产线距离延伸或截短，但驱动功率、链条张力和支腿间距需随线体长度复核。电控上通常与前后设备联锁，实现启停同步、堵瓶检测和急停保护；若用于灌装后潮湿区域，还应考虑驱动部件防护、冲洗排水及碎玻璃清理口。

　　三维结构中，链板、导轨、护栏、支腿、脚杯、驱动端和张紧端的装配关系清晰，适合用于输送线方案布局、转弯段结构参考、非标自动化产线干涉检查以及与灌装、贴标、装箱设备的对接设计。建模时需重点关注弯道中心线、输送面标高、护栏内宽、驱动端外形和支腿落点，这些尺寸直接决定现场能否顺利安装并与周边设备衔接。
