180度转弯塑料链板输送线结构设计

　　这套180度转弯塑料链板输送线主要面向车间内部需要改变物料流向、衔接前后工序或实现回流布局的连续输送场景。食品包装、日化灌装、医药装盒、电子小件装配以及仓储分拣线上，常因厂房平面受限、设备排布呈U形或操作人员需要在同一侧上下料，无法采用直线输送方式，此时弯道输送段就成为布局中的关键环节。该结构以半圆形回转路径为核心，将工件从一端平稳送入，沿弧形轨道完成方向反转后从另一端送出，能够减少人工转接、过渡滚筒或额外动力段的投入。

　　从实际用途看，设备承担的是轻中型箱体、袋装件、瓶装件、托盒或成排包装件的水平转运。塑料链条工作面平整、摩擦阻力小，适合连续节拍生产；链节之间通过销轴铰接，在弯道处可随导轨曲率自然转向。输送面两侧设置导向护栏，护栏支架在直段和弧段均有布置，弧段位置的夹持与导向更密集，目的是限制工件在离心趋势下向外偏移，避免卡滞、翻倒或脱离输送面。护栏高度和横向位置可通过支架上的调节结构进行调整，以适应不同宽度、不同外形的产品。

　　结构设计上，整机由弧形输送梁、塑料链板、驱动单元、张紧机构、头尾换向轮、支撑机架、可调支脚及防护导向件组成。弧形主梁是整台设备的基准件，既承担链条回程导向，又为上部承载链板提供运行轨迹。主梁内侧和外侧需要保持连续、顺滑的曲率，接头处不能出现明显台阶，否则链节通过时会产生冲击、噪声甚至爬行。驱动端布置在弯道一侧，电机减速机通过链轮或轴端传动带动主动轴，使链条沿闭合环路运行；从动端设置张紧调节，通过轴承座位置变化补偿链条磨损与装配误差。

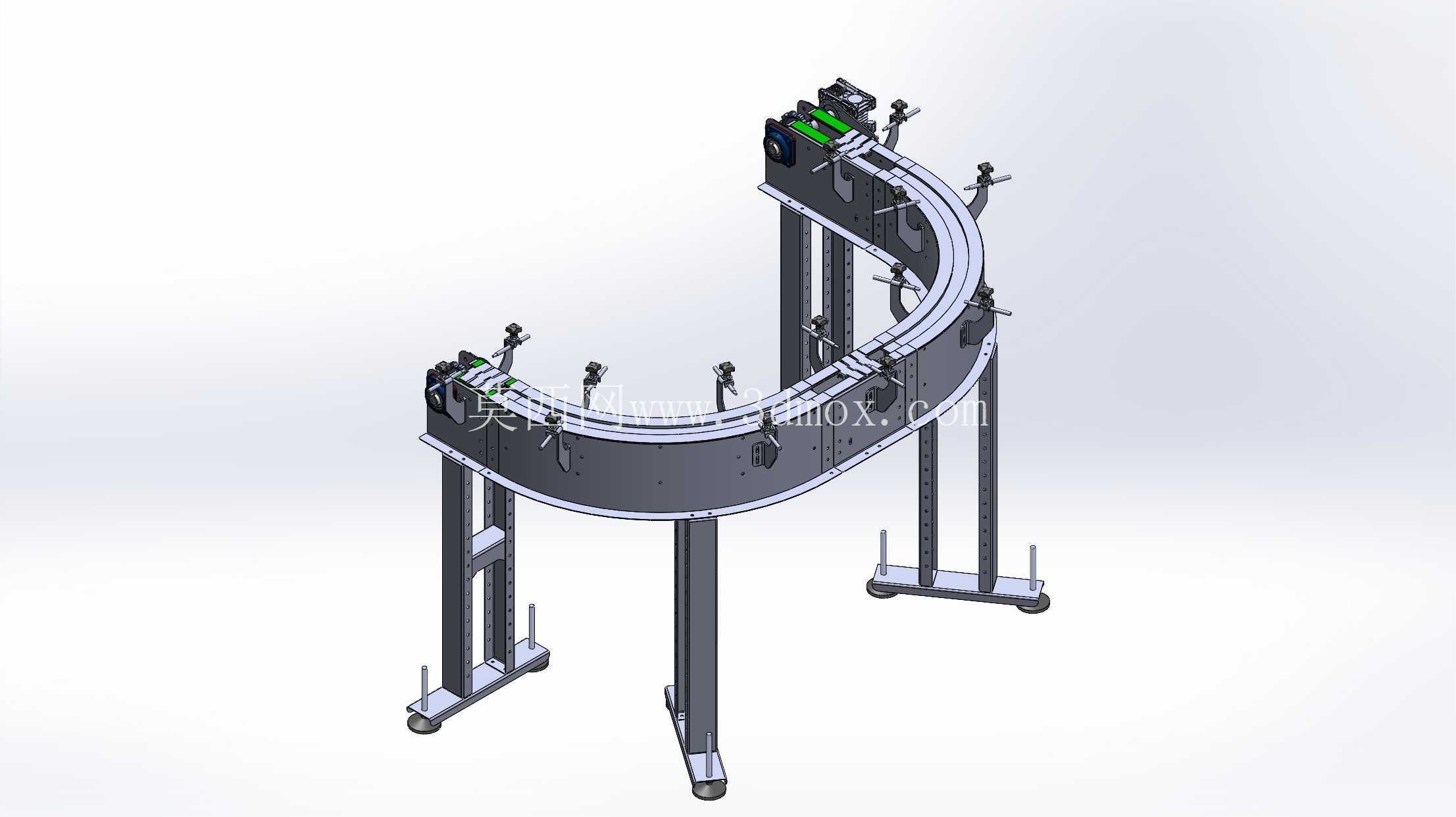

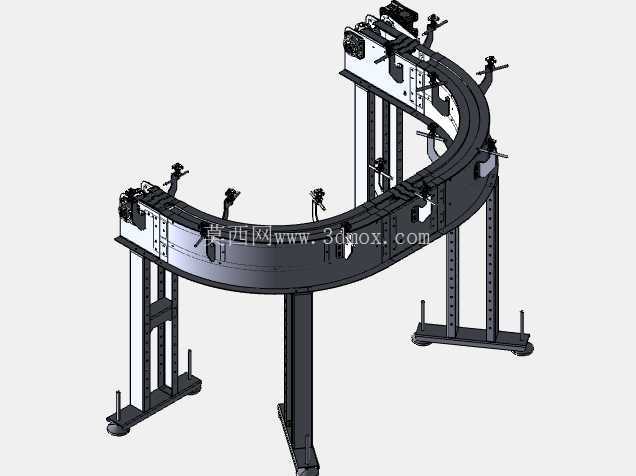

　　机架采用型材与钣金件组合的方式，支腿沿弧线外侧和内侧分布。由于转弯段在运行时存在侧向力，支腿不能只按竖直承重考虑，还要兼顾抗倾覆和整体刚性。图中支腿底部带有脚盘或脚轮式支撑结构，便于设备就位后调平；落地支撑面应与车间地面可靠接触，长弧段中部增设支撑点，可减少主梁挠度。设备上方的护栏立柱与机架连接，装配时需保证护栏弧线与输送链轨迹同心，否则产品在弯道中会受到不均匀挤压。

　　外形尺寸方面，这类设备的安装边界不仅包含半圆投影，还应计入两端直线过渡段、驱动电机外伸长度、张紧调节空间以及维护操作距离。弯道半径决定产品通过能力，半径过小会使大尺寸工件内外侧速度差增大，转弯稳定性下降；半径过大则占用场地增加。选型和建模时需要根据工件最大长宽、输送速度、单位长度载荷及生产线节拍确定弯道内径、有效输送宽度和支腿跨距。输送高度通常与前后主机出料高度保持一致，支腿调节范围用于抵消地面不平和高度误差。

　　三维建模过程中，弧段导轨、链节阵列和护栏定位是重点。链条不能简单按直线阵列处理，需要沿弯曲路径逐节适配，保证链节在弯道中的铰接角度合理；导轨宽度、回程通道和链轮啮合位置要同步检查。驱动轴、轴承座、张紧螺栓和机架连接孔应保留装配关系，方便工程图导出和后期加工。维护侧需留出链条拆装、电机检修和护栏调整空间，尤其在头尾轴处，不能让支腿或外部设备遮挡张紧操作位置。

　　整机运行时，塑料链板与弧形导轨共同形成稳定的承载闭环，工件在护栏约束下完成180度转向。该结构既可以独立作为回转输送段使用，也可与直线输送机、顶升移栽机、贴标机、装箱机等设备组成连续生产线。对于需要紧凑排布、人机同侧操作或多道工序回流的车间，这种弯道输送方案能够有效缩短物流路径，降低转接环节带来的节拍损失。
