多关节六轴工业机械臂整机结构

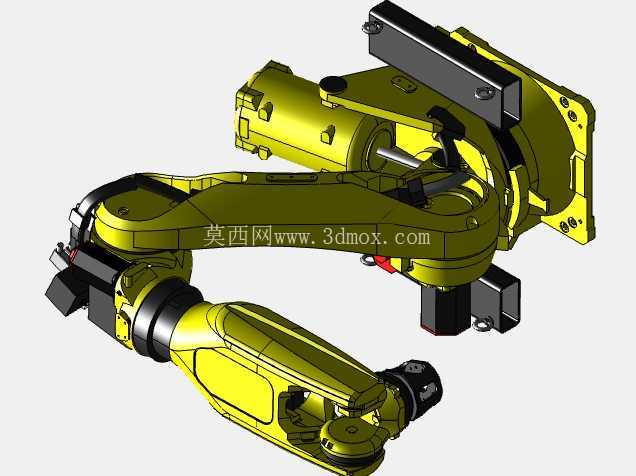

　　这套多关节工业机械臂的三维结构，覆盖了从底座安装面、腰座回转组件、大臂摆动关节、小臂传动关节到末端法兰输出端的完整本体细节，建模时把车间现场选型、布局校核、干涉检查会用到的装配关系全部还原，没有做过度简化的外观包覆，各关节处的伺服电机安装位、减速器配合止口、走线防护盖板、限位硬挡块都按实际装配逻辑排布，适合自动化集成商在做产线前期规划时直接导入工位场景做运动包络验证。

　　从实际产线落地的场景来看，这类中等负载六轴机械臂最常部署在机加工车间的上下料工位：机床侧开门后，机械臂从毛坯料道抓取待加工工件，送入卡盘定位后退出等待，加工完成后再将成品件取出放置到出料输送线上，整套动作不需要人工反复开关机床门、搬运沉重的金属坯料，能把一人看多台数控设备的值守模式落地；除此之外它也适配焊接工位的焊枪夹持、装配线的零部件拧固搬运、检测工位的工件姿态翻转，末端法兰预留的标准安装螺孔可以快速换装夹爪、焊枪、视觉检测模块，不同工艺切换时只需要更换末端执行器，本体的关节运动范围不需要做结构性改动。

　　结构设计层面，底座采用大尺寸方形安装法兰，四周均布的沉头螺栓孔可以直接和工位的钢结构支座、混凝土地面预埋板锁紧，安装面的平面度公差在建模时预留了加工基准，现场安装时不需要额外配做过渡垫板就能保证腰座回转轴线的竖直度；腰座内部容纳了第一轴的伺服驱动与RV减速器，侧面外露的电机壳体做了凹凸加强筋造型，既提升壳体刚性也辅助伺服电机运行时的散热，避免长时间连续启停导致电机舱内部热量堆积。大臂采用类人体上肢的弯折流线造型，整体为铸钢件掏空的薄壁加强结构，在保证臂杆抗弯扭刚性的前提下尽可能降低运动部件的自重，减少关节减速器的长期负载，臂杆内部预留了完整的走线空腔，伺服动力线、编码器线、末端执行器的气管与信号线全部从臂体内部穿过，外部仅在关节转折处设置可拆卸的防护盖板，既避免生产线周边的切屑、焊渣飞溅剐蹭线路，也能防止设备运行时管线甩动和周边工装发生干涉。

　　小臂末端的关节组集成了三轴正交的转动自由度，第六轴输出法兰的端面加工有标准定位销孔与螺纹孔，末端负载的安装基准和机械臂法兰基准完全重合，现场换装夹具时不需要反复找正同轴度。各关节的旋转结合面都设置了黑色的环形防护端盖，端盖和臂体之间预留了密封沟槽，可以加装防尘密封圈，在多粉尘、少量切削液飞溅的车间环境下阻挡杂质进入减速器啮合面，延长核心传动部件的维护周期。臂体侧面的红色小部件为机械限位缓冲块，当软件层面的运动限位出现异常时，硬限位块会先抵住相邻臂体的结合面，避免关节超程撞坏内部传动件，属于本体安全防护的最后一道机械结构。

　　做工位布局校核时，可以直接基于这套模型测量整机的安装边界：底座法兰的外接轮廓尺寸决定了工位支座的最小占地面积，大臂完全伸展后的水平 reach 覆盖范围可以用来核对工件料道、机床卡盘、出料位三者是否都在机械臂的有效工作半径内，将模型导入产线装配体后还能模拟各轴全角度运动，检查臂体在抬升、翻转、下探动作中会不会和机床防护门、料架立柱、周边安全围栏发生空间干涉，提前在设计阶段规避现场安装后才发现动作撞机的问题。对于做机械臂本体研发的结构工程师来说，这套模型也可以作为构型参考，直观对比多关节臂的筋板布置、电机安装方位、管线走向的设计逻辑，在自研轻量化小型机械臂时参考其刚性与自重平衡的设计思路，避免臂体过重导致负载能力虚标、动态运行抖动的问题。
