木炭煤球挤压压块成型机组结构

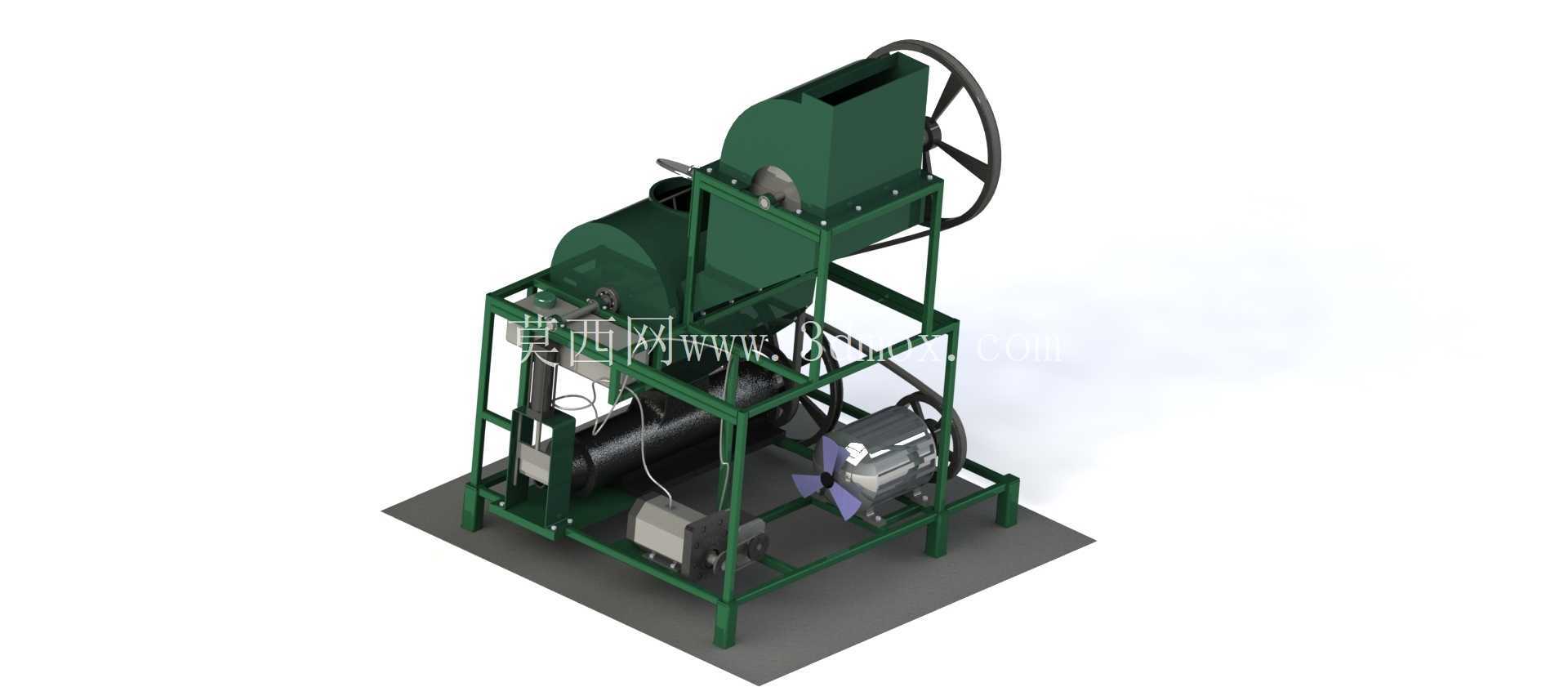

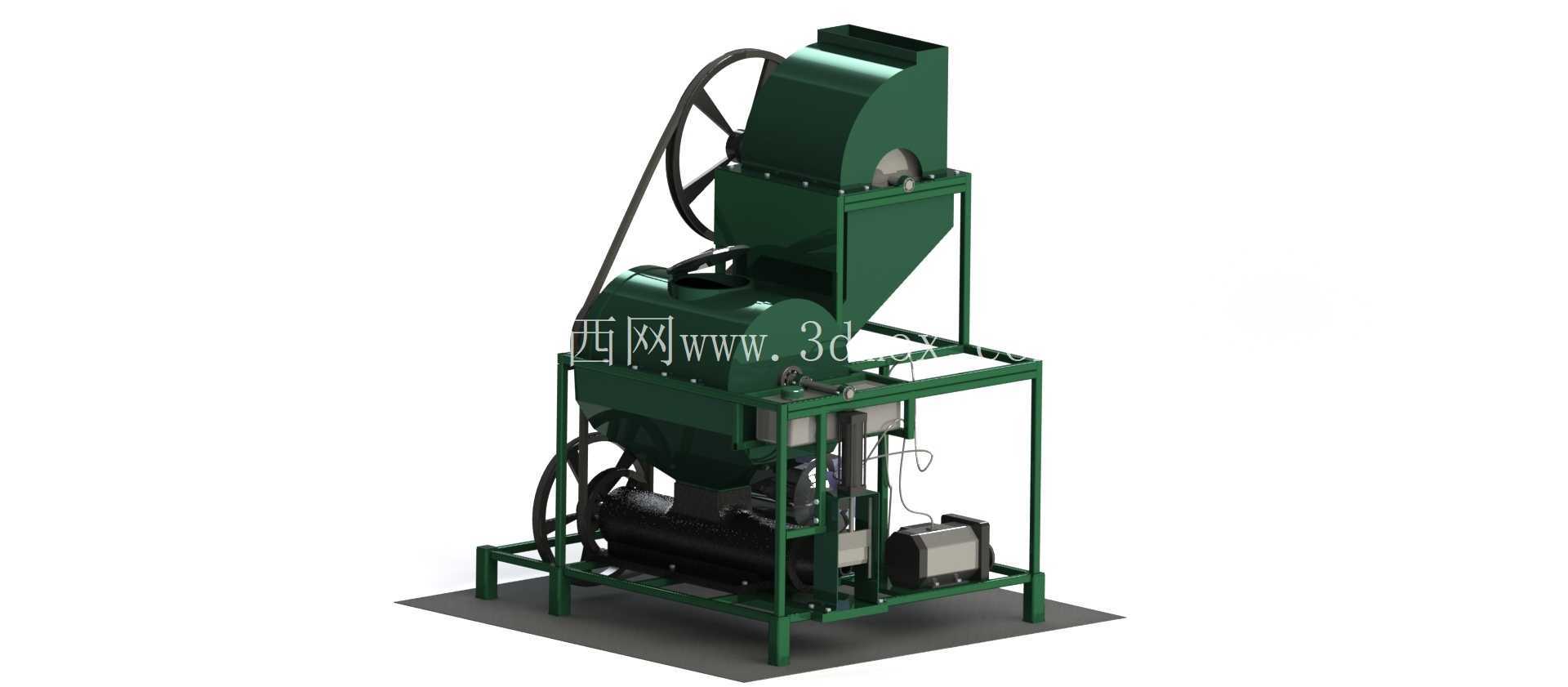

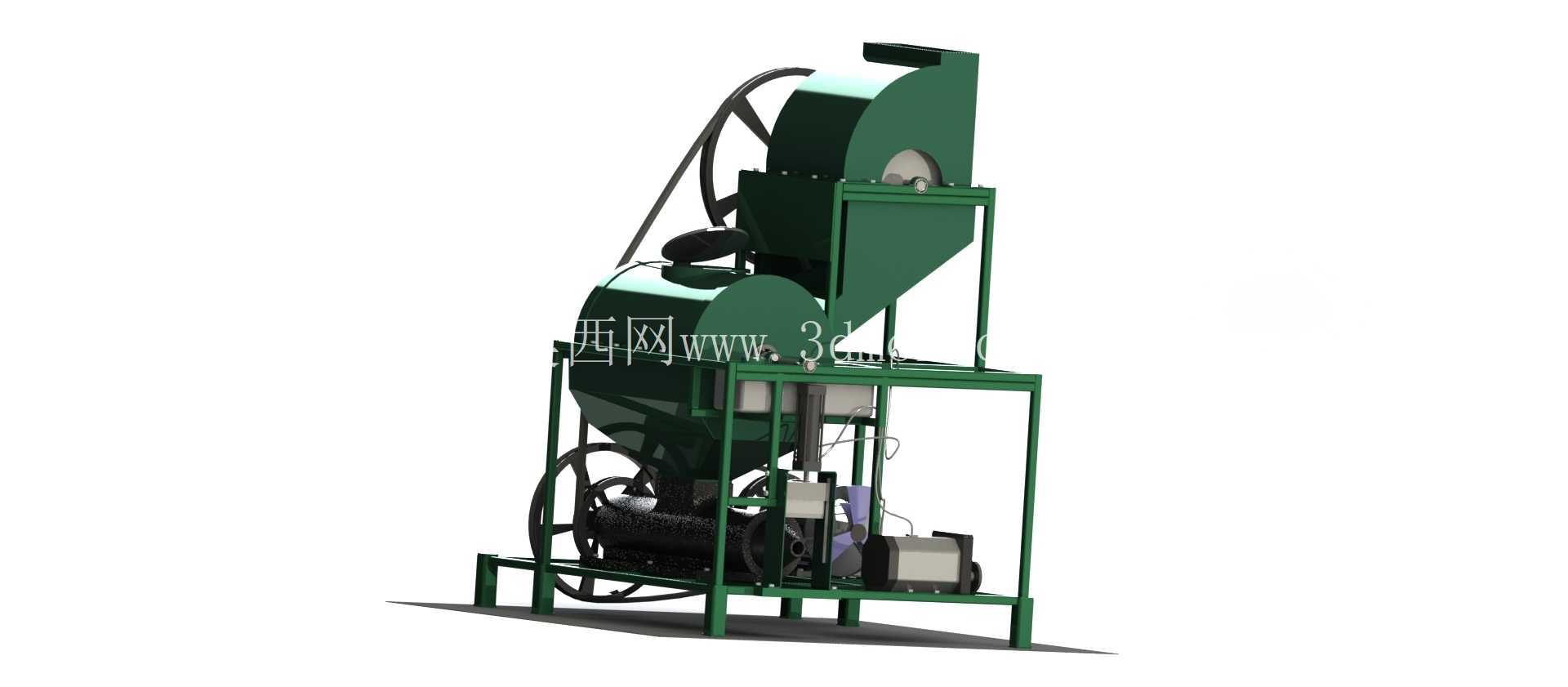

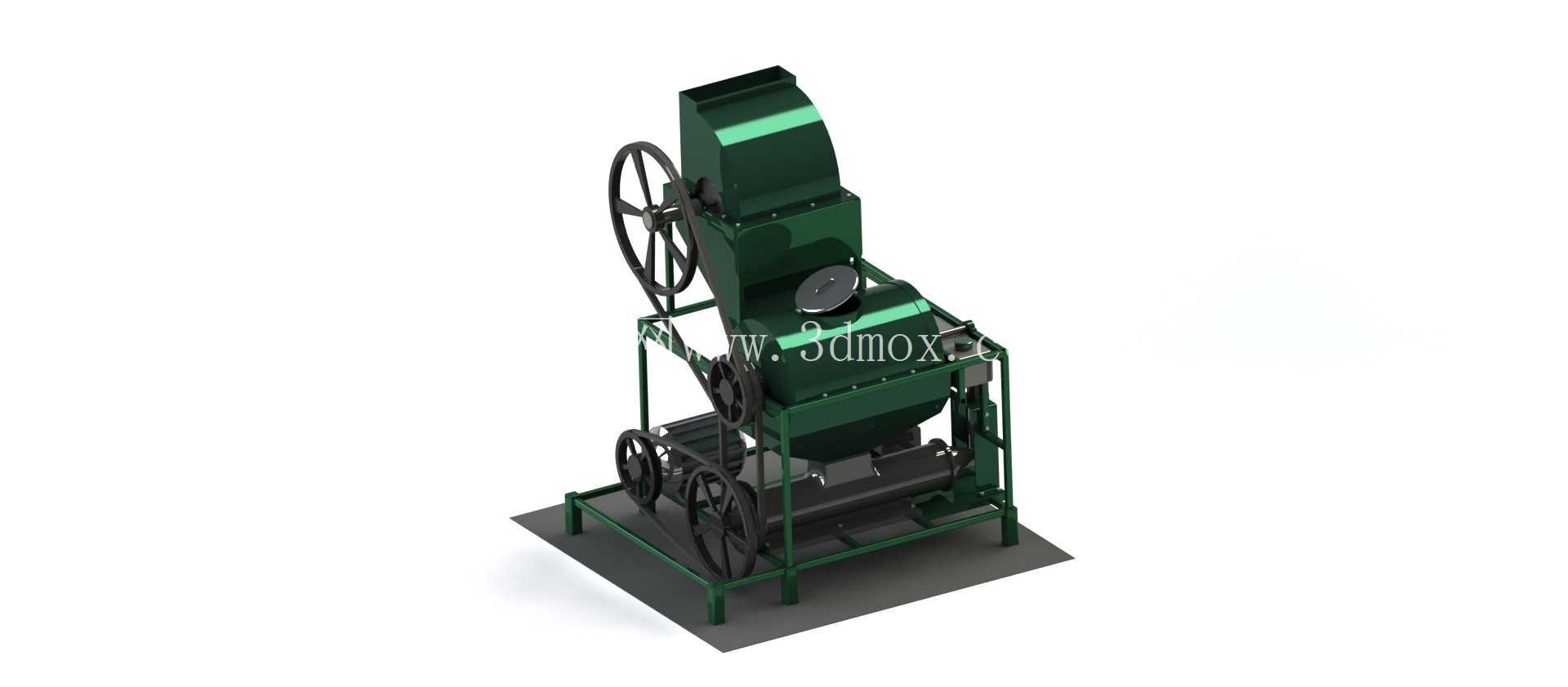

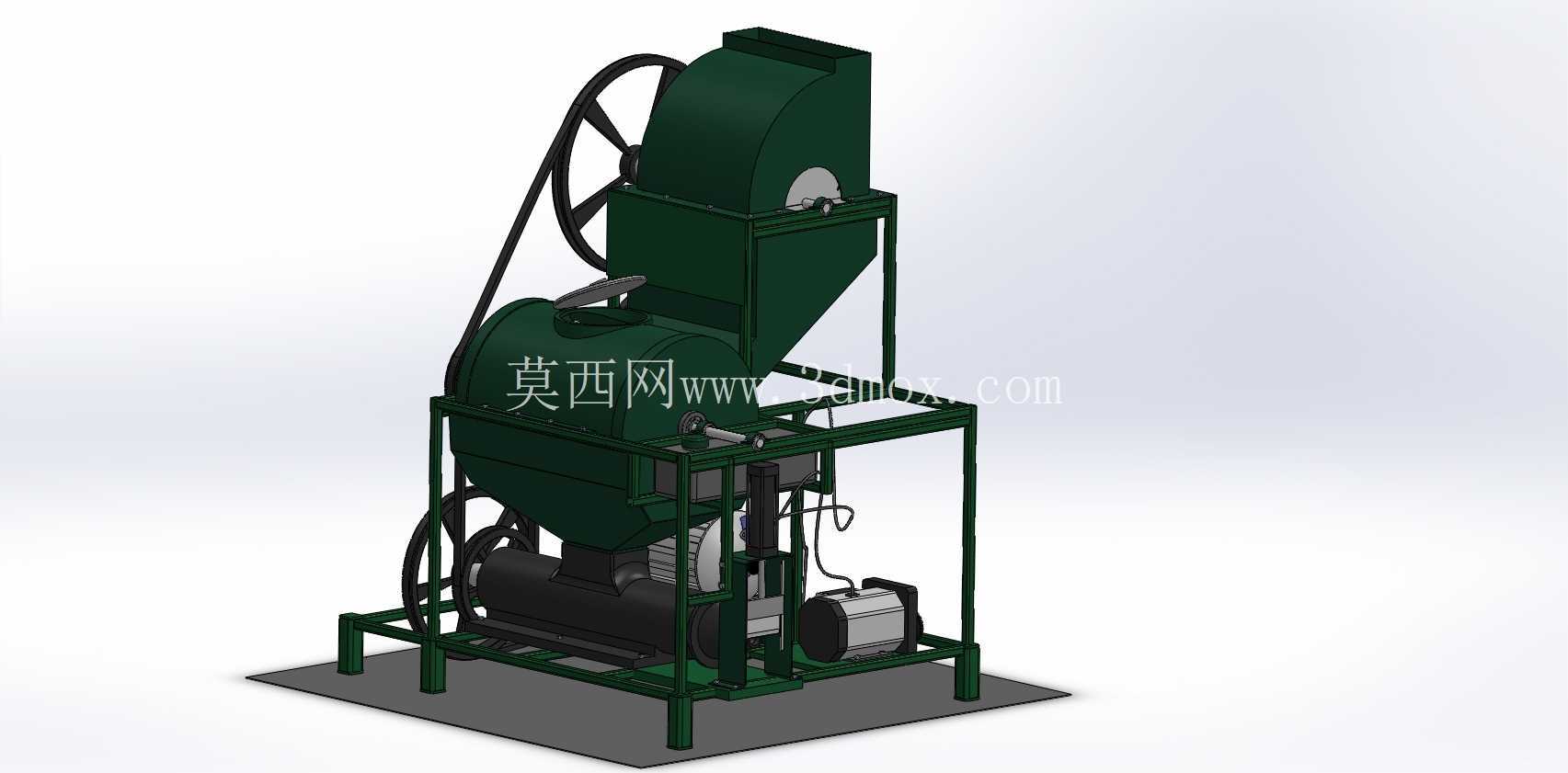

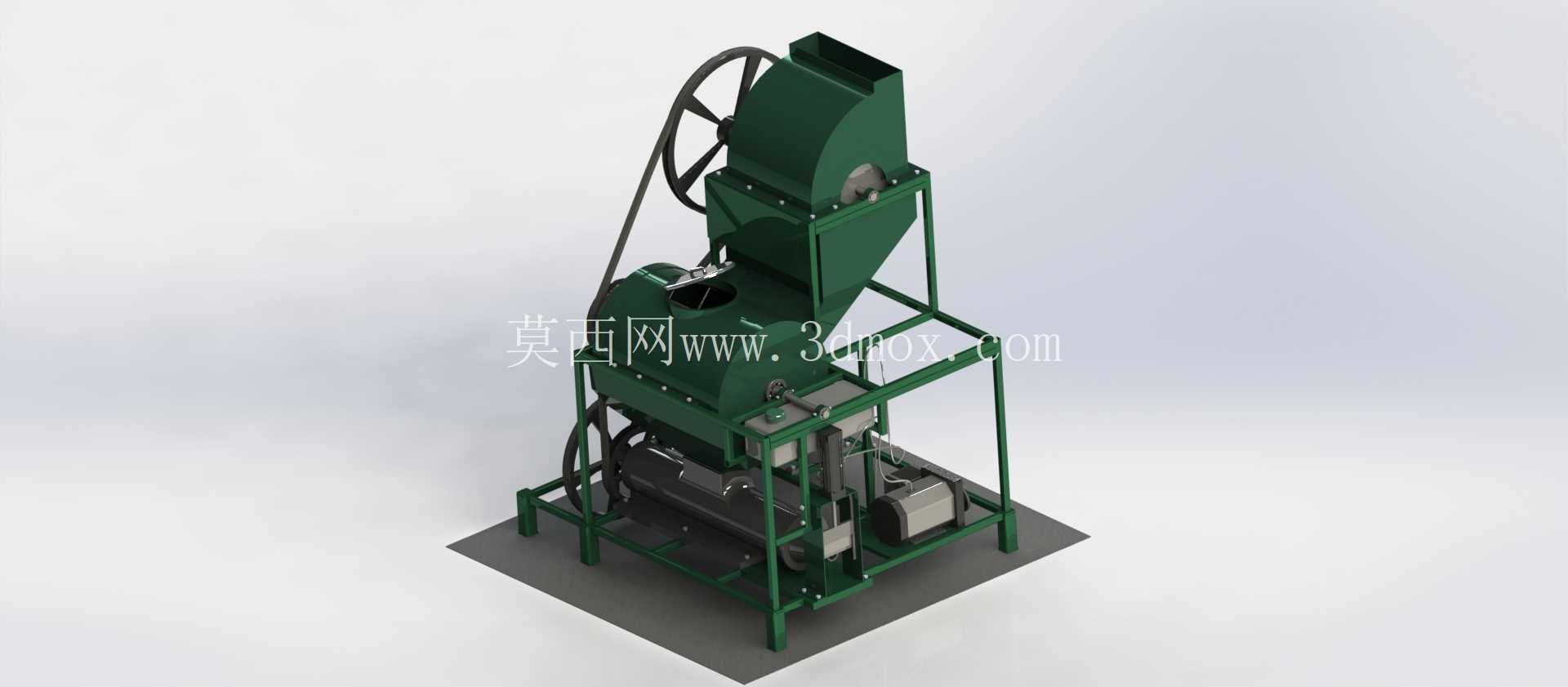

　　这套三维结构围绕木炭、煤粉或类似松散物料的连续挤压成型需求展开，设备主体由进料斗、搅拌输送段、挤压成型段、皮带传动机构、动力电机、检修护罩和整体钢架组成。现场布置时，机组通常放置在原料处理工段末端，上游可对接粉碎、筛分、混料或加湿设备，下游衔接晾晒、烘干、包装或堆垛工序。对于生物质炭粉、煤泥、焦末等细颗粒物料，单机即可完成暂存、均化、送料和压实出条，减少人工反复铲运和多次中转造成的粉尘、撒漏。

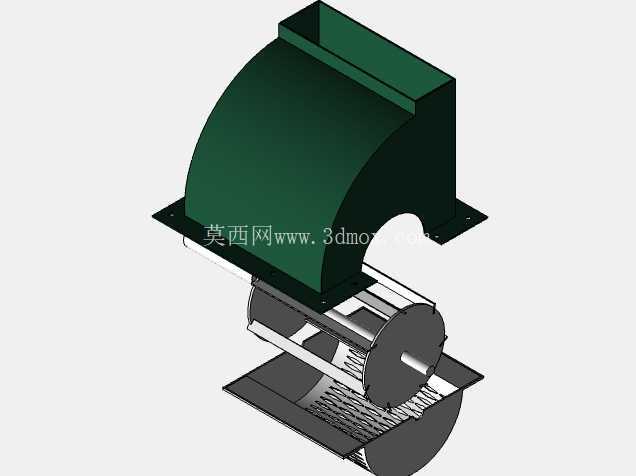

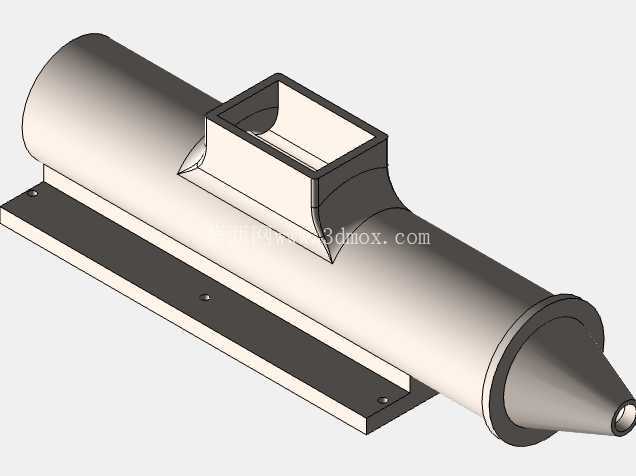

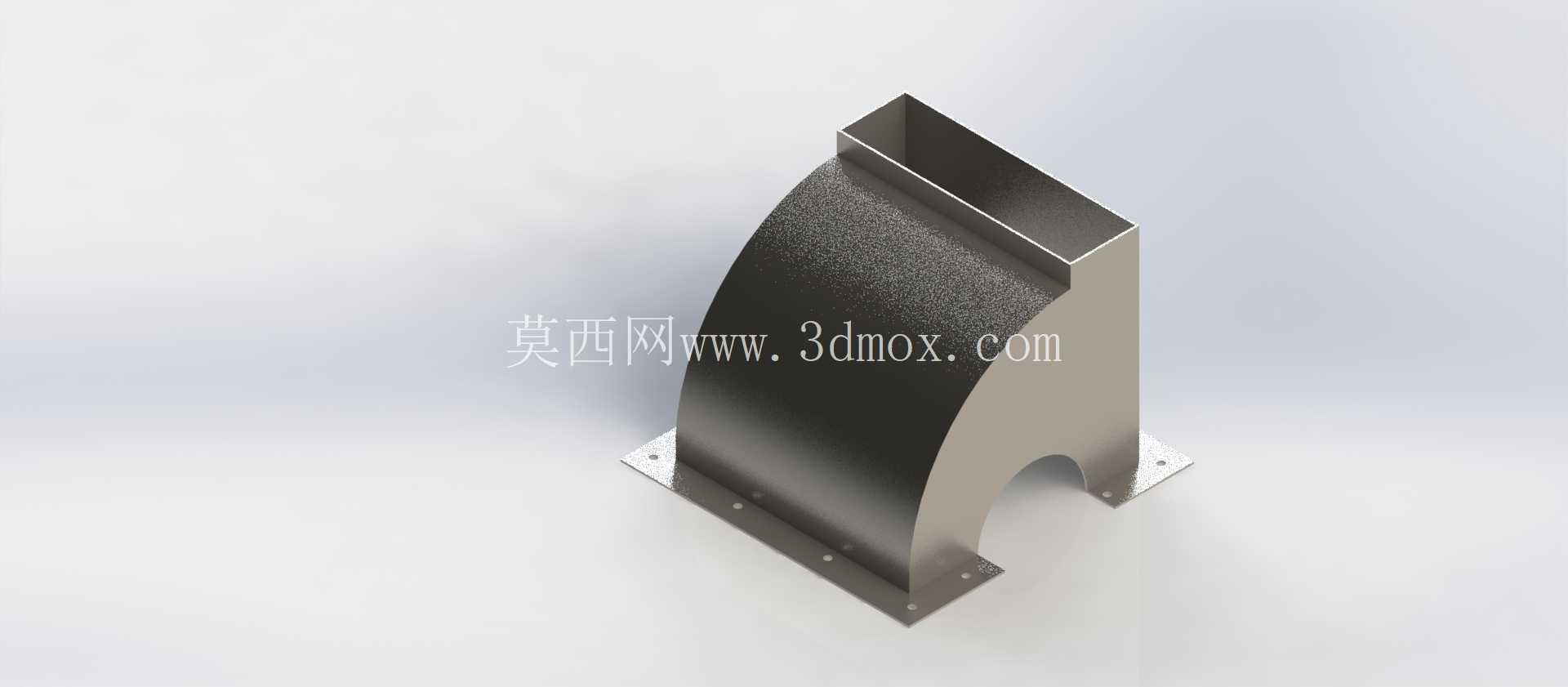

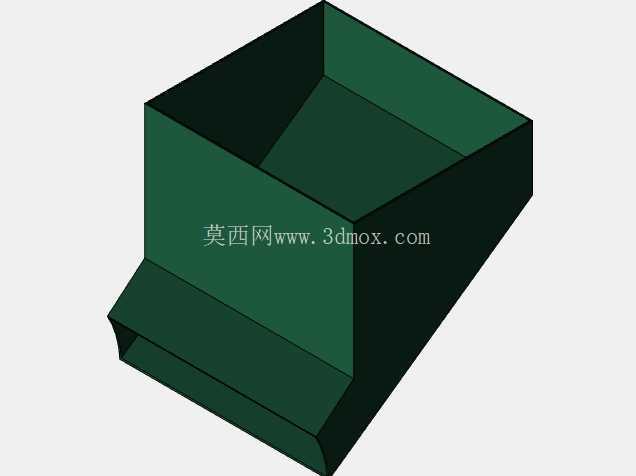

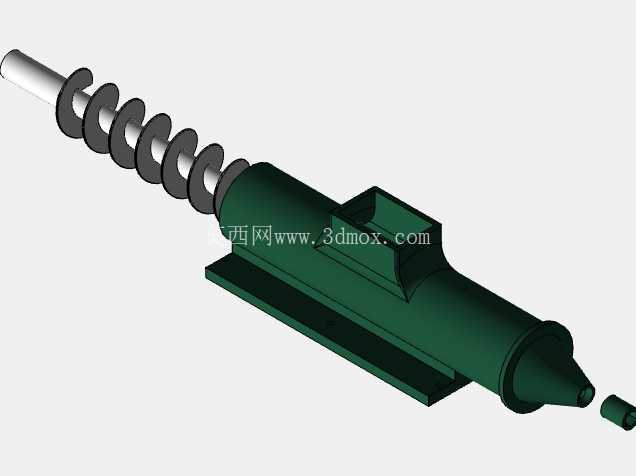

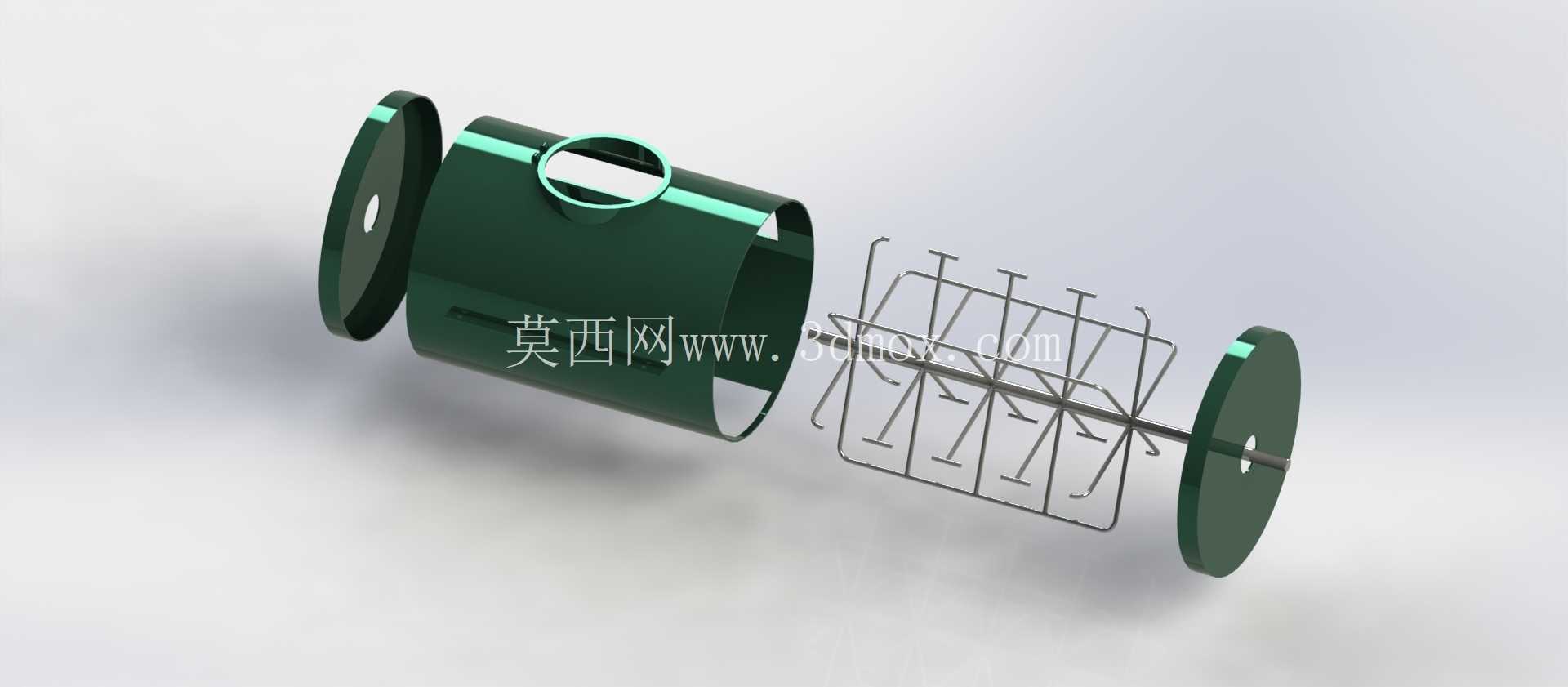

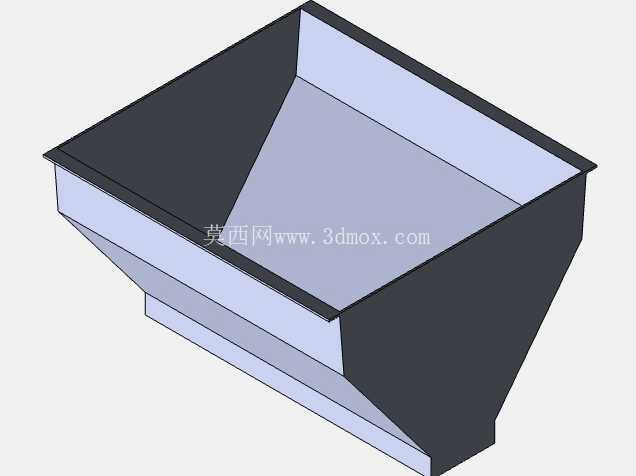

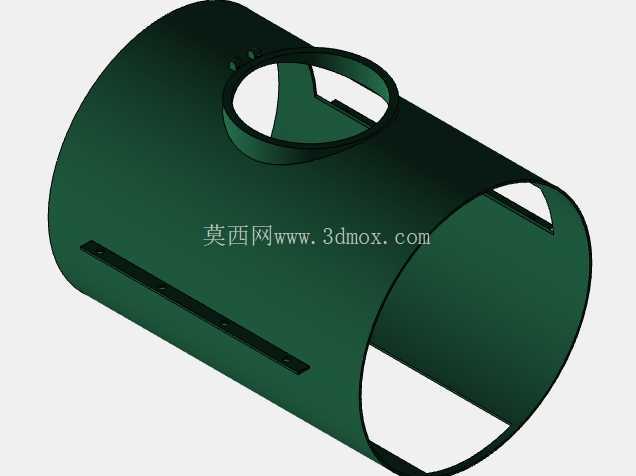

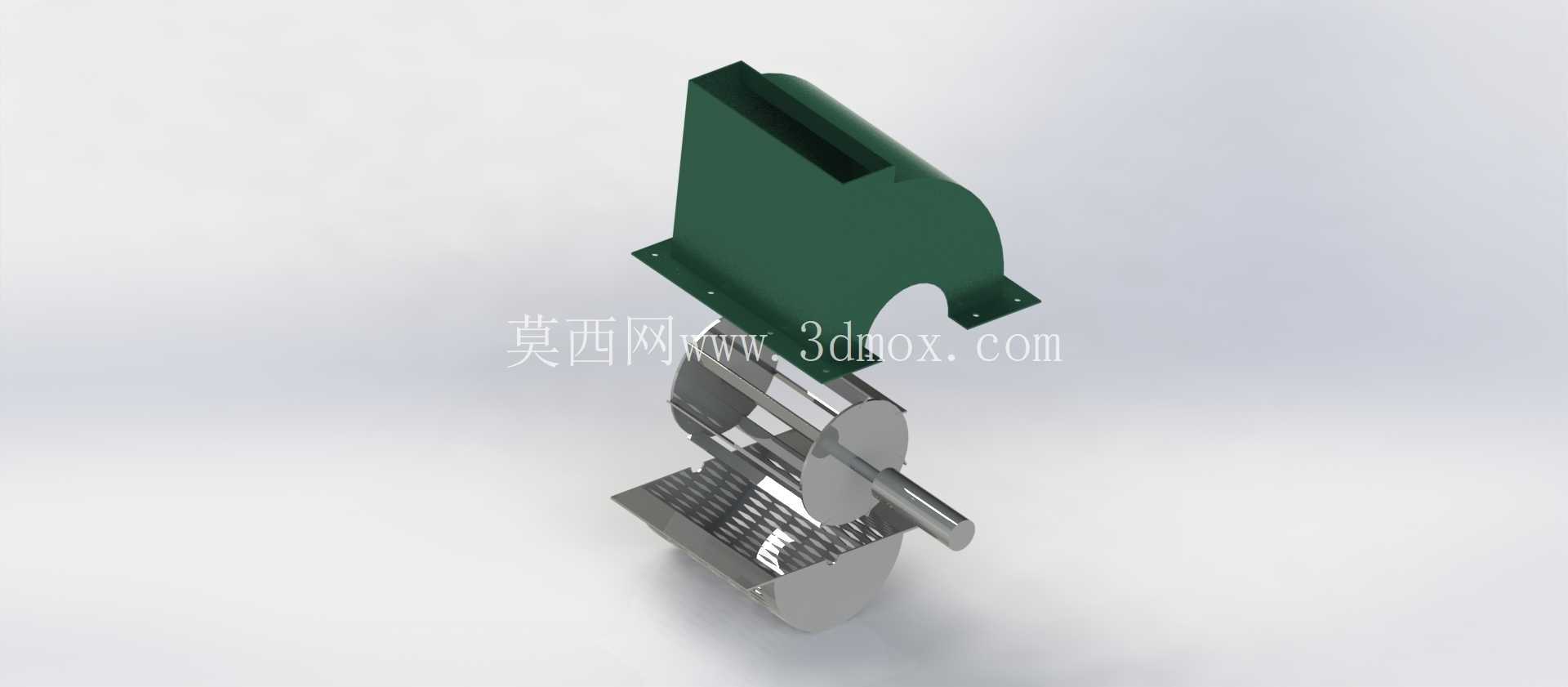

　　从使用逻辑看，上部料斗承担缓冲储料作用，斗体采用下收窄形式，使物料依靠自重向下方输送腔汇集；料斗侧面设置观察与检修位置，便于在物料搭桥、含水率波动或混入异物时快速判断。中部箱体内部布置搅拌与推送构件，能够把炭粉、黏结剂和水分进行初步混合，同时将物料稳定推向挤压腔。挤压端通过螺旋推进和成型口约束形成密实料条，后续可按工艺需要截断为煤球、炭棒或压块。该结构适合小中型燃料加工点、农业废弃物资源化车间以及实验性成型产线，在设备选型时需要重点核对原料粒度、含水率、成型密度和连续产量之间的匹配关系。

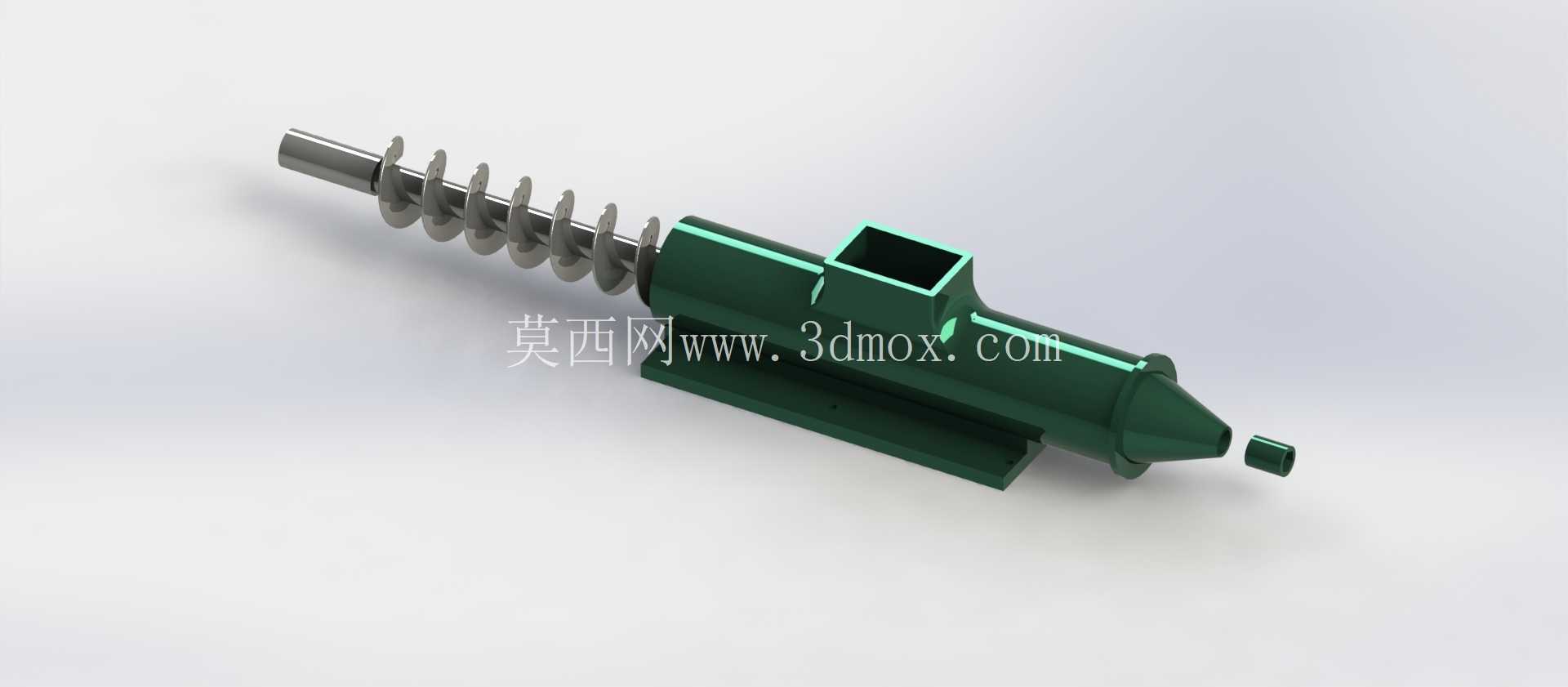

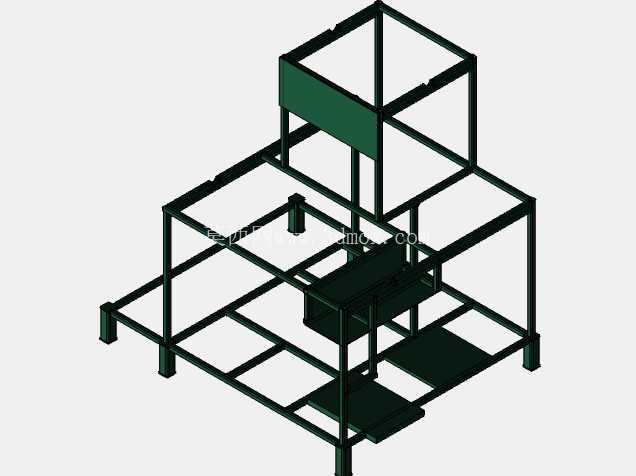

　　设计思路上，模型没有采用封闭柜式外观，而是以开放式方管钢架承托全部功能部件，这样既便于装配时调整电机、皮带轮和主轴的相对位置，也有利于运行中检查轴承温升、皮带张紧和螺栓松动。机架立柱与横梁形成多层支撑平台，底部外伸支脚扩大接地范围，设备就位后可通过地脚螺栓固定，降低皮带启动和螺旋挤压时产生的往复振动。上层料斗与主机重心尽量落在机架轮廓内，电机置于下部侧位，使整机高度方向虽然较高，但倾覆边界仍控制在底脚范围内。

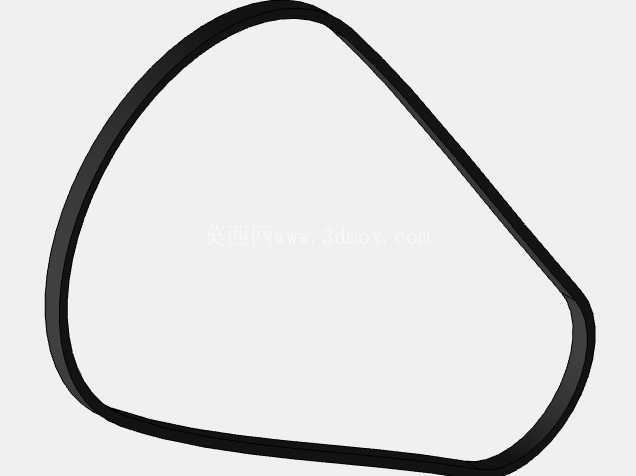

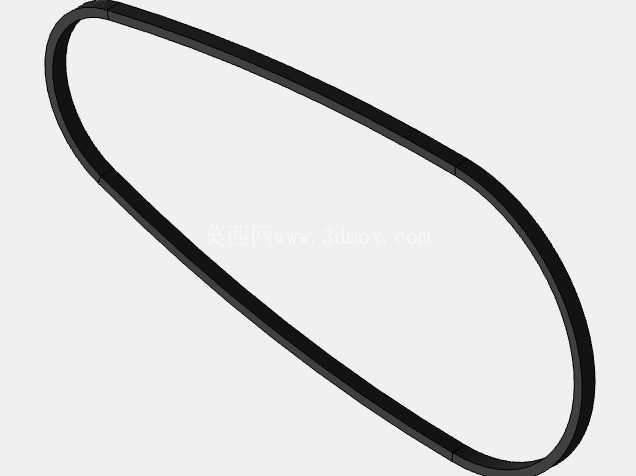

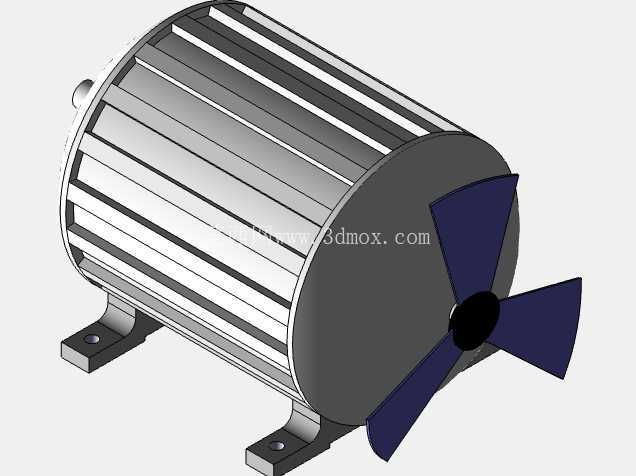

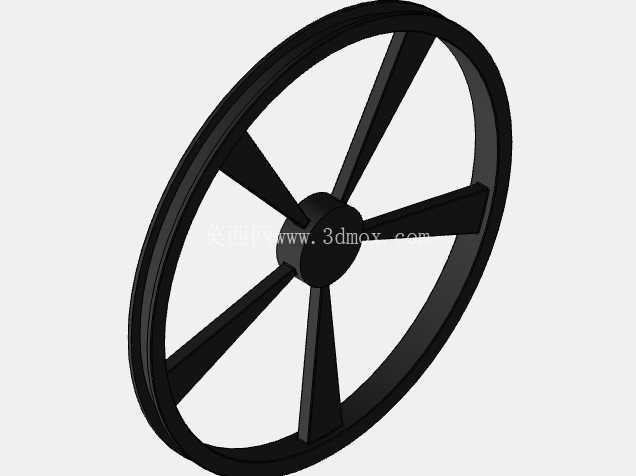

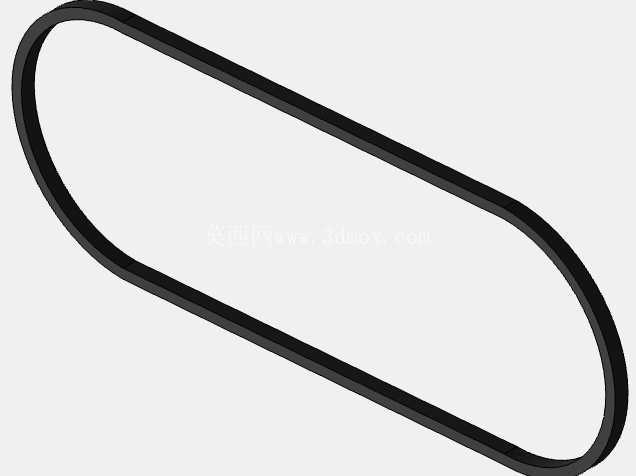

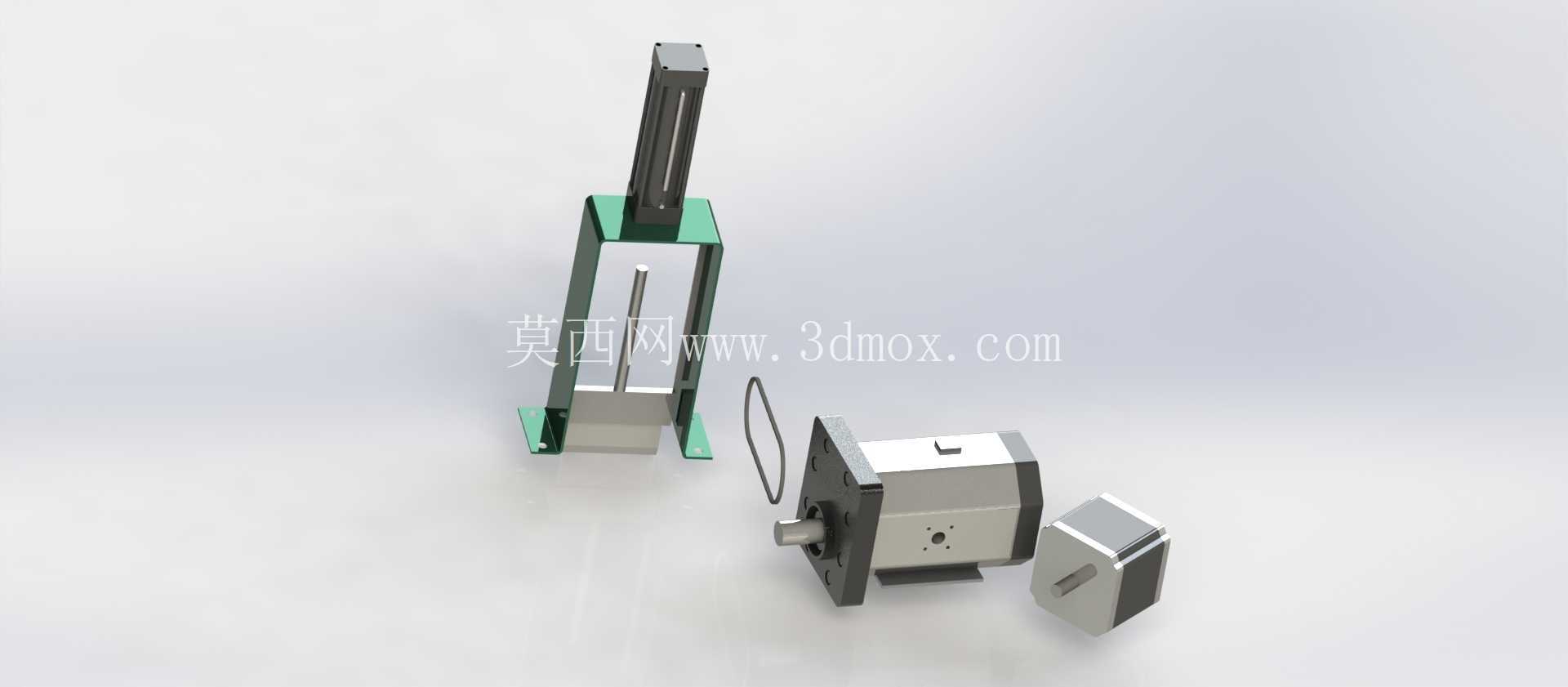

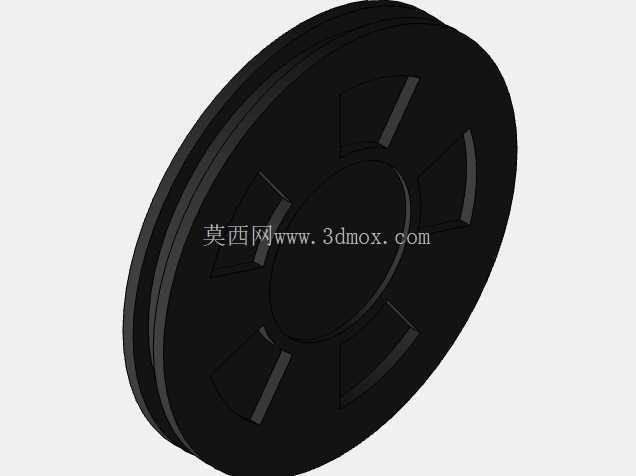

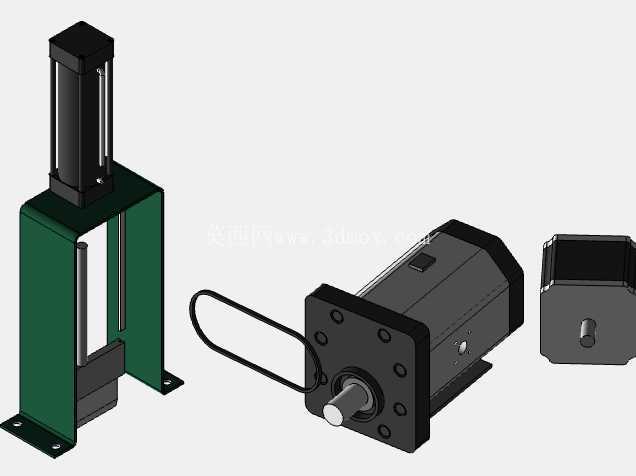

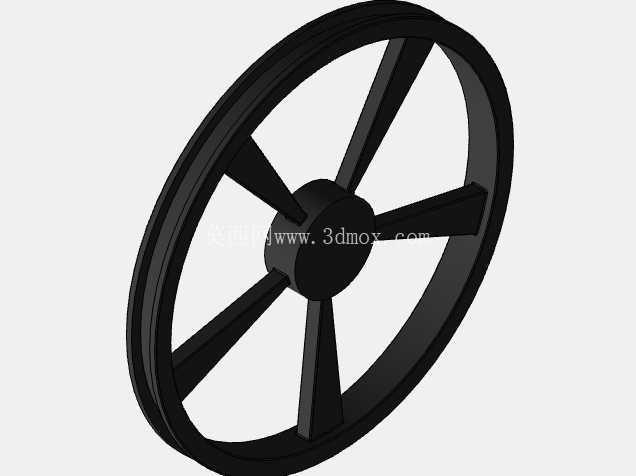

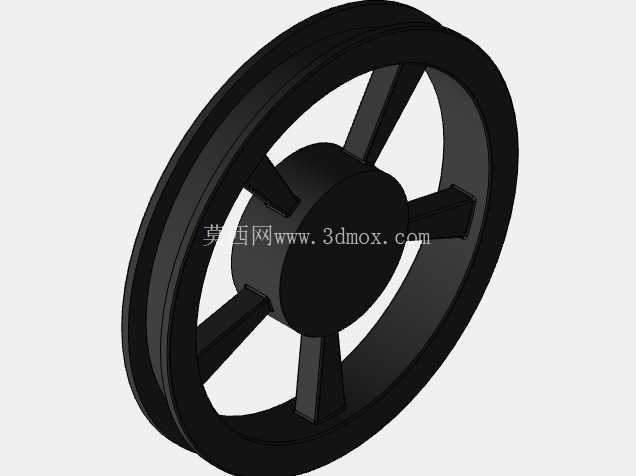

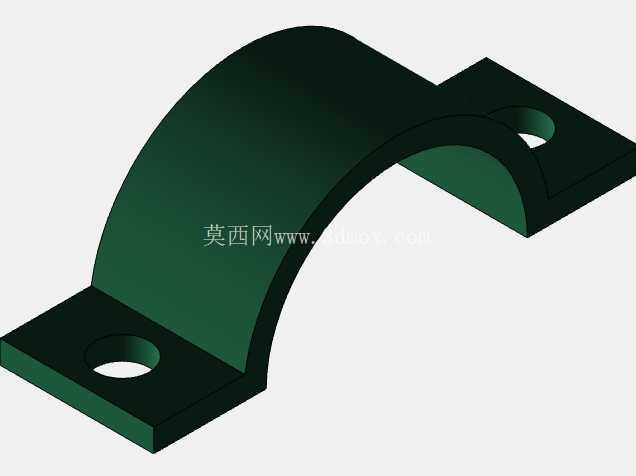

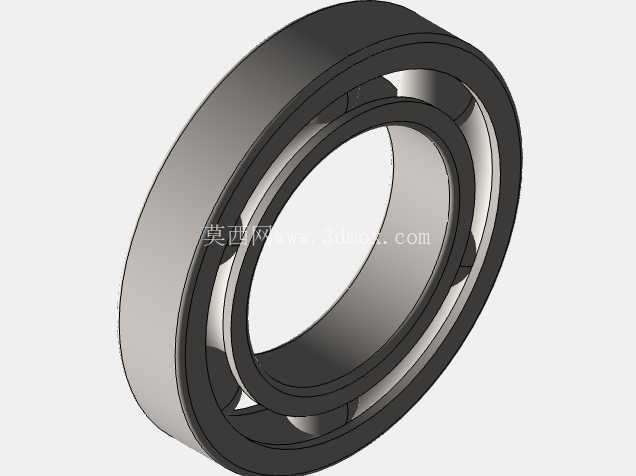

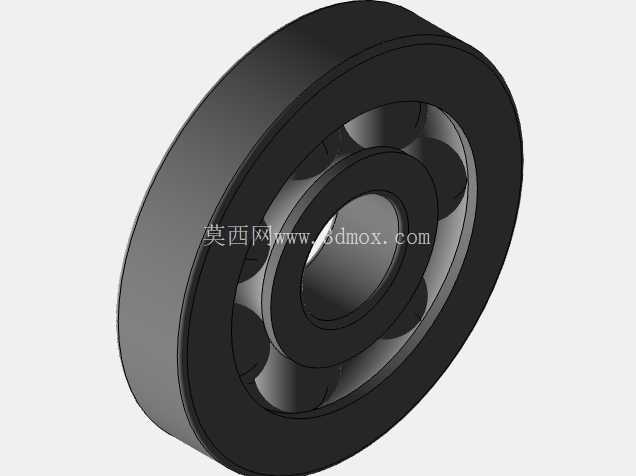

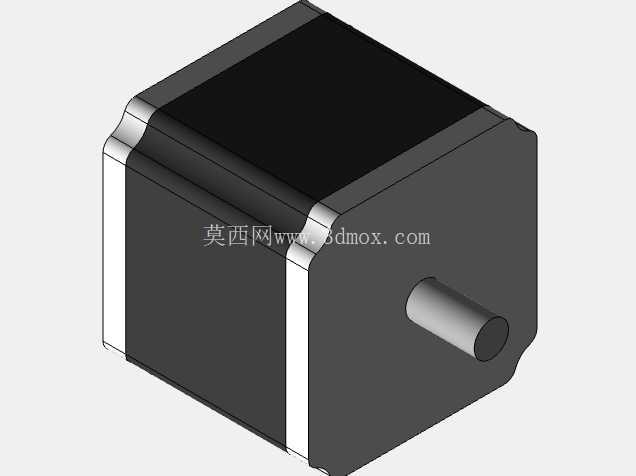

　　传动部分采用大直径带轮与皮带组合，电机输出经带传动减速后带动主轴。大带轮不仅提供减速增扭效果，也在物料突然卡滞时起到一定缓冲作用，避免刚性传动把冲击直接传递到电机轴。带轮外侧保留安全间距，护罩和机架之间留出拆装空间；维护时可从侧面松开张紧结构，更换皮带或检查带轮键连接。挤压成型负载具有明显波动，尤其在进料不均匀、原料湿度偏高时，主轴阻力会瞬时增大，因此机架、轴承座和电机安装板都需要按扭转载荷校核，不能只按静重摆放。

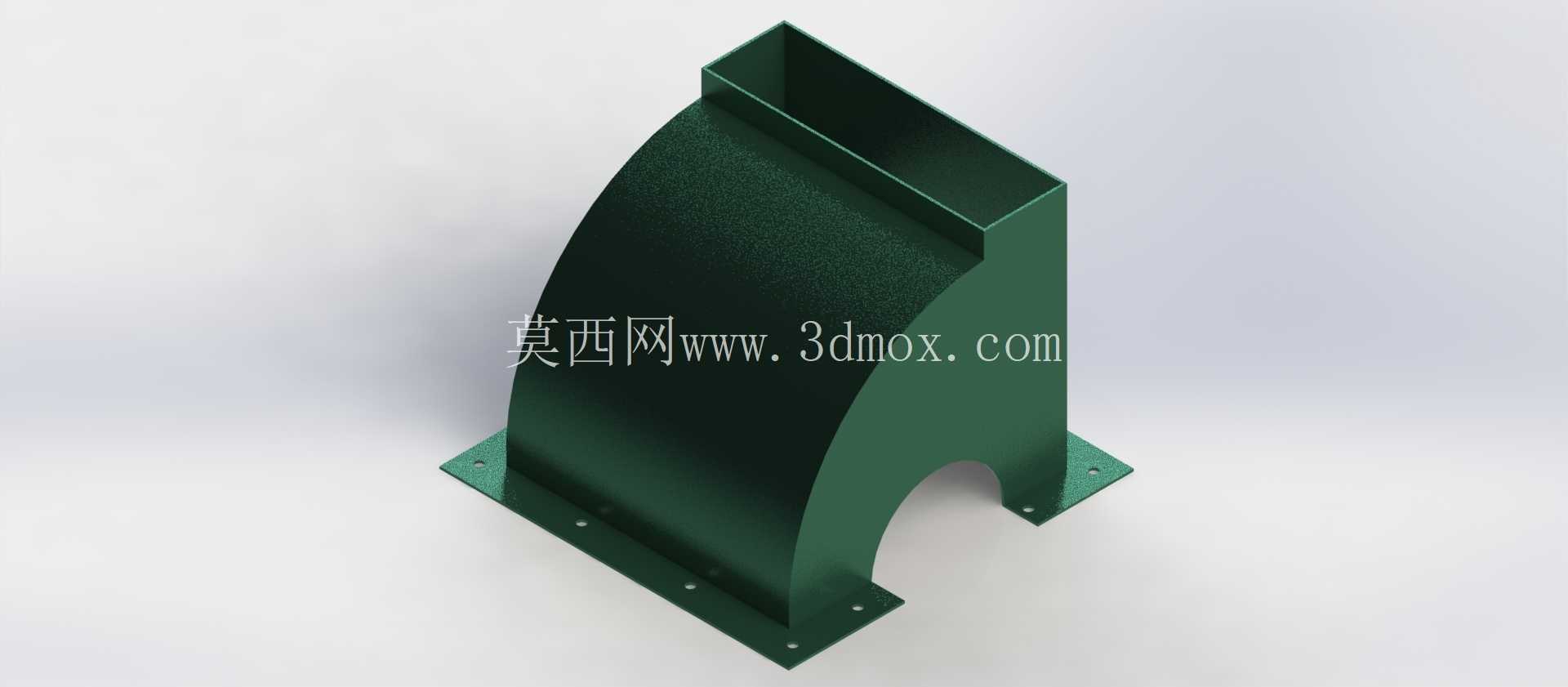

　　外形边界方面，机组呈立式分层布置，底部平台近似矩形，四根主支脚确定安装占地；上方料斗和护罩构成最高区域，侧面大带轮超出主机箱体一定宽度，电机与电控元件位于下部前侧。布置车间时，设备四周应预留操作和清理通道，带轮旋转方向一侧不得堆放工具或杂物，料斗上方需保留加料空间，可与人工倒料、斗提机出料口或螺旋送料器对接。基础表面应平整坚实，若长期处理密度较大的煤粉，建议增加减振垫并复核地面承载。

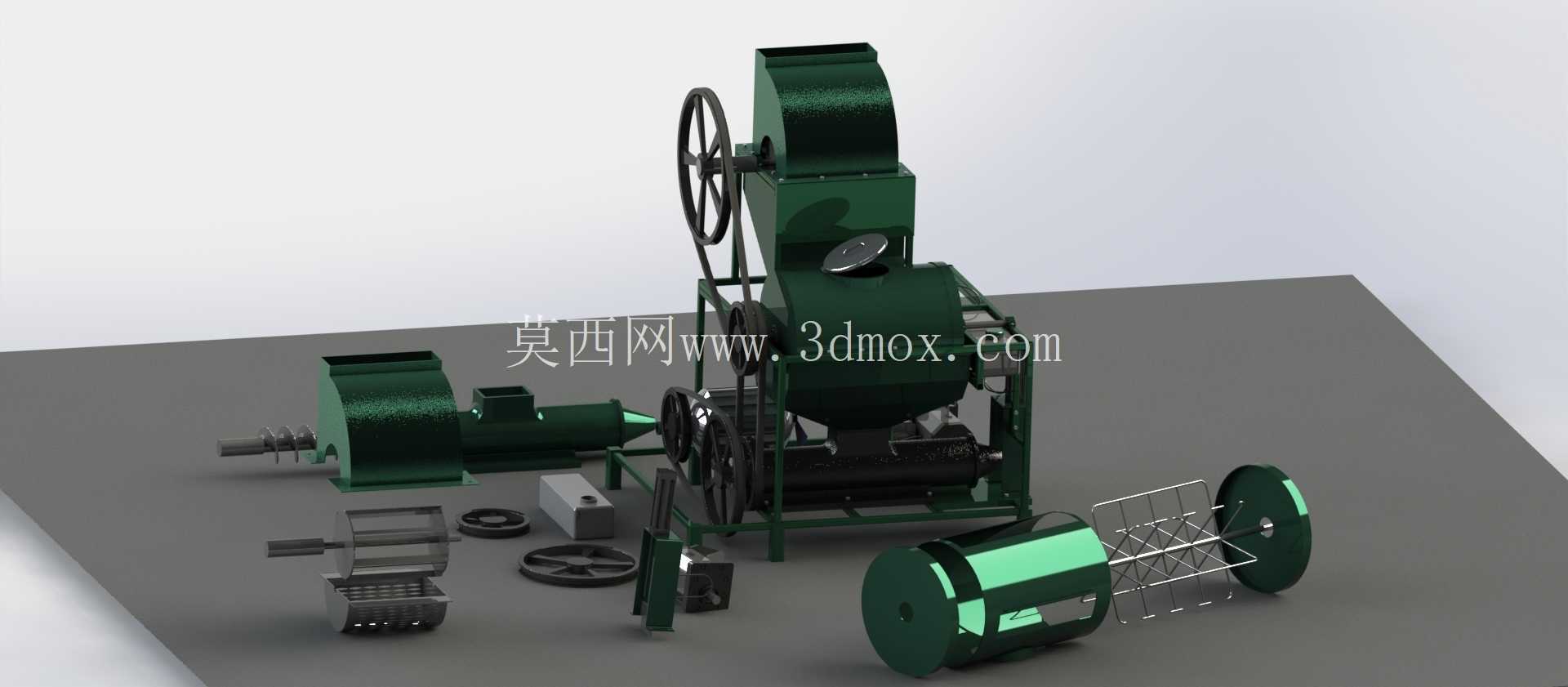

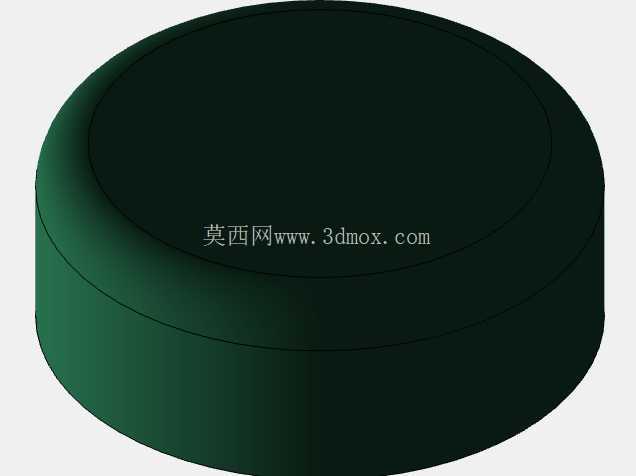

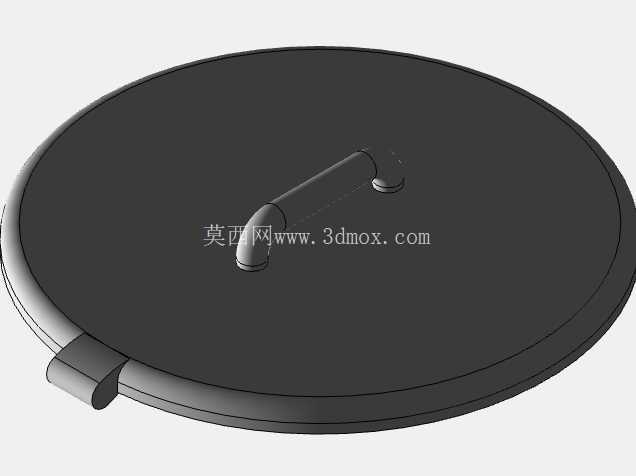

　　结构建模时需要特别关注几条装配关系：一是料斗与混合腔的接口要保证物料过渡顺畅，避免出现直角积料区；二是主轴、轴承座、带轮和挤压螺旋应保持同轴，皮带轮平面需对齐；三是检修盖、观察口和护罩不能与旋转件干涉，同时在打开维护时具备足够操作空间；四是焊接机架的横梁位置要避让电机接线盒、皮带运动轨迹和出料方向。模型中深绿色外壳与黑色机架区分明显，便于在工程评审时识别外罩、承载框架和运动部件。

　　实际投产前，还应结合物料特性确定成型口尺寸、螺旋叶片螺距和压缩比。炭粉纤维较多时，物料容易缠结，搅拌叶片需要兼顾翻料与强制送进；煤粉比重较大，则要强化主轴扭矩和机架刚度。出料端若配置切断机构，应保证切断节奏与挤出速度同步，否则会产生长短不一的料段。整体来看，该设备结构把储料、混合、输送和挤压集中在同一机架上，管路少、布置紧凑，适合作为生物质燃料和型煤成型工艺中的核心主机进行深化设计。
