生活污水处理试剂投加成套装置

　　这套三维结构对应的是生活污水处理站配套的试剂投加成套单元，整体采用撬装集成式布局，将杀菌剂投加、氧气吸收、消泡药剂投加以及药剂储备四个功能段整合在同一钢制底座框架内，现场就位后仅需对接进出水管道、加药管路、供电与控制线缆即可投入运行，大幅减少现场分散安装的配管工作量与占地面积。

　　从现场应用场景来看，该类装置多用于中小型生活污水处理项目的生化处理后端或深度处理段：杀菌剂投加段负责向处理后的出水或回流管路定量投加消毒杀菌药剂，抑制出水中的微生物与菌群超标；氧气吸收相关单元配合生化处理的溶氧调节环节，辅助稳定生化池内的好氧反应环境；消泡药剂投加段针对曝气、生化反应过程中液面产生的大量泡沫，自动定量投加消泡剂，避免泡沫溢出池面、影响巡检与处理效果；储备段则集中存储各类待投加的药剂，通过加药泵、管路阀门向各投加点输送介质，各功能段之间通过管道、阀组有序连通，管路走向沿设备框架侧边排布，既预留了操作检修空间，也避免管线交叉干扰。

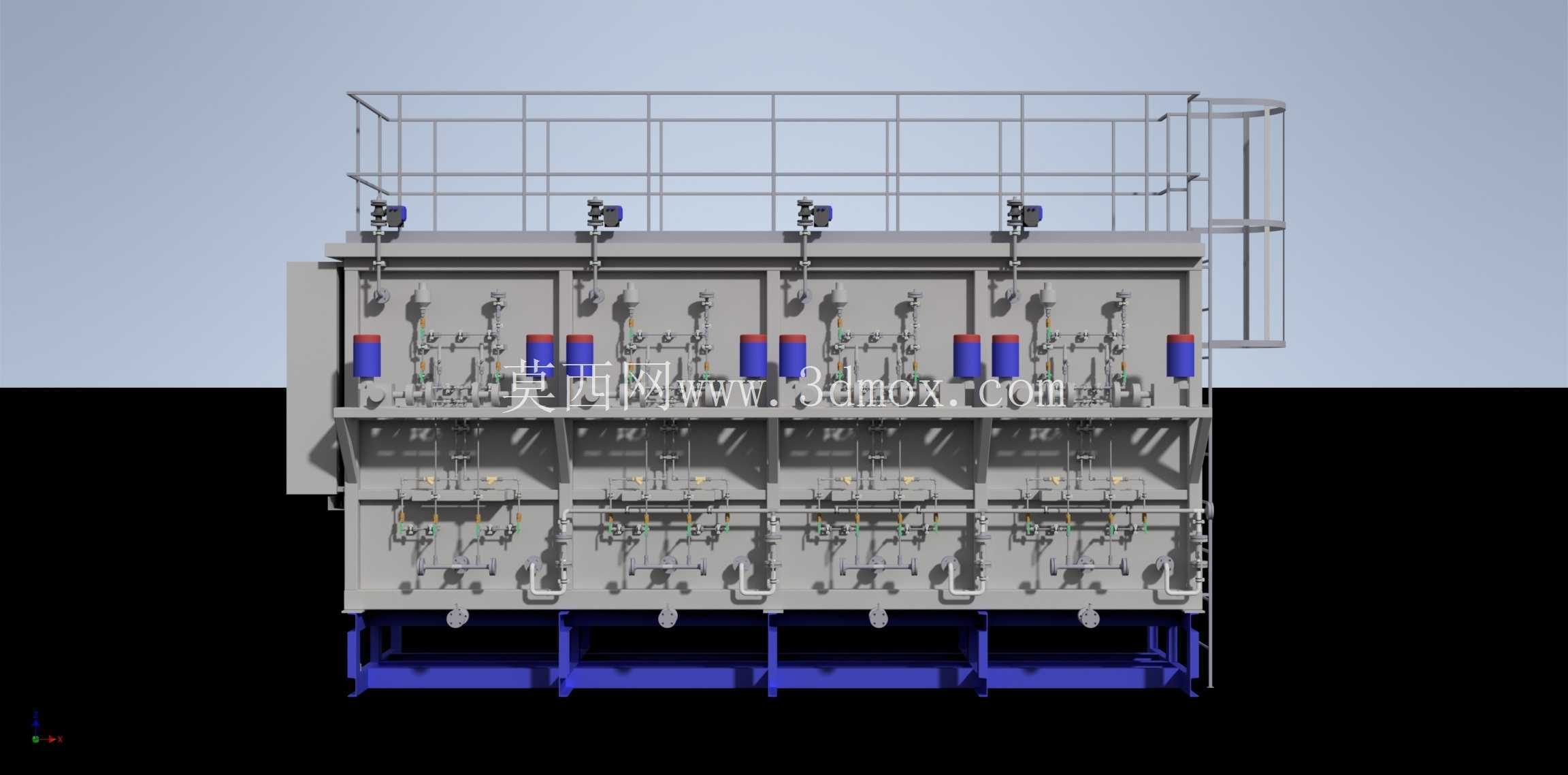

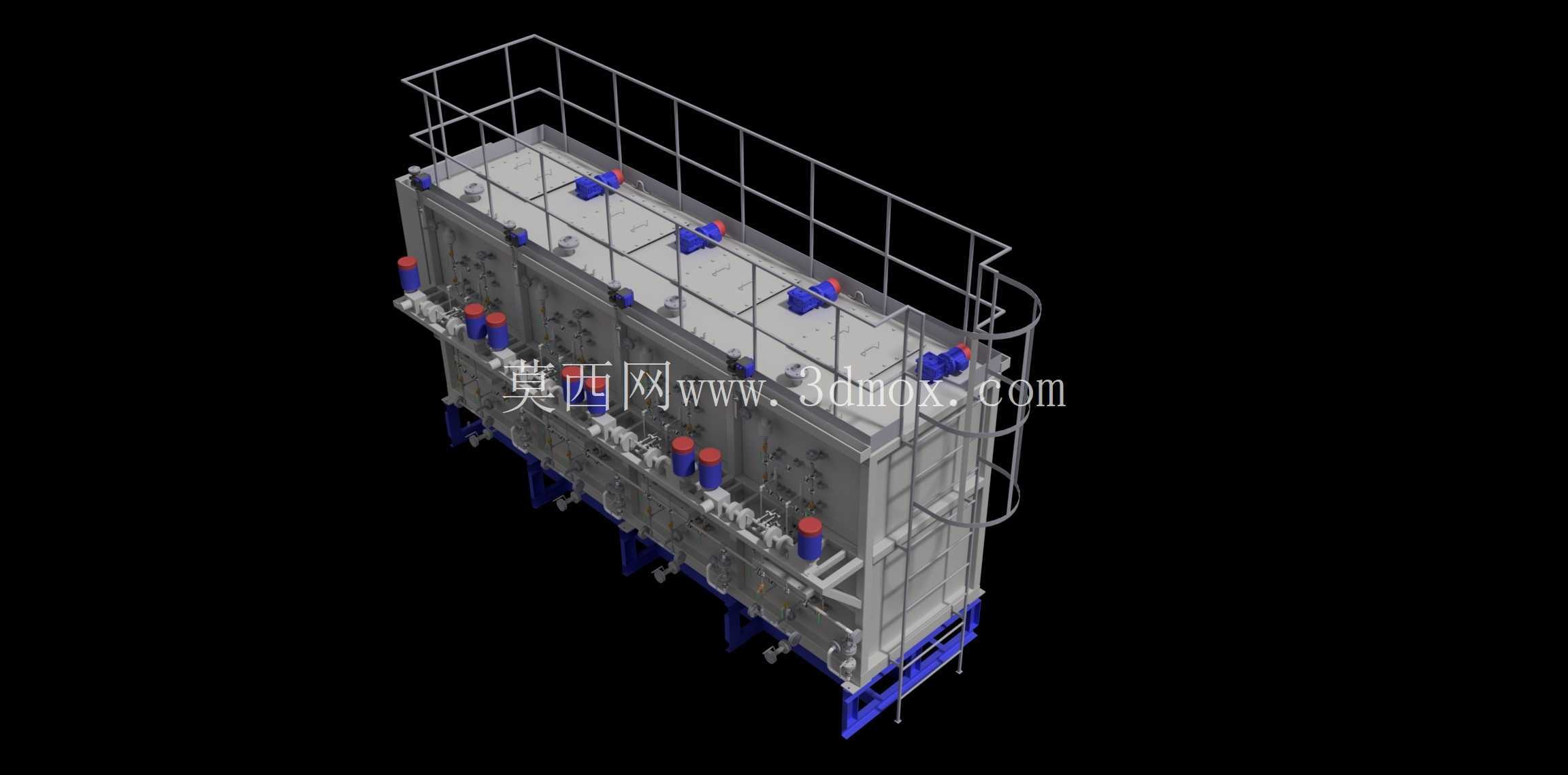

　　结构设计上，整机底部采用型钢焊接的撬装底座，所有罐体、泵组、阀件、操作平台均固定在底座范围内，顶部设置环绕式安全防护栏杆与爬梯，巡检人员可登上顶部平台完成药剂补加、阀门操作、设备点检作业；罐体与管路上的接口、阀件、加药泵均布置在设备正面与侧面的可操作侧，日常更换易损件、校准加药流量、疏通管路时不需要拆解主体框架。三维建模过程中完整还原了各储药罐体的容积占位、加药泵的安装位置、管道的走向坡度、阀门的操作空间以及顶部护栏的安全高度，同时核对了设备整体的长宽高安装边界：底座的长宽尺寸决定了设备在污水站设备间或户外硬化基础上的占地范围，顶部护栏与爬梯的外轮廓构成了设备的最大外形尺寸，现场布置时需要在设备四周预留不小于检修操作宽度的通道，顶部预留药剂吊运、补加的作业空间，侧面留出管道对接与泵组抽拉维护的空位。

　　针对污水处理现场的腐蚀环境，设计中罐体、管道、支架的材质选型适配药剂特性，框架与底座做防腐涂装处理，各加药支路配置独立的控制阀、流量计与检修旁路，当某一台加药泵需要维护时，可通过旁路阀切换，不影响其余药剂投加回路的连续运行。设备的分层布局将重型储药罐体放置在底座下部降低整机重心，泵组、阀组布置在便于操作的中部高度，顶部平台仅承担巡检与小批量药剂补加功能，整体重心稳定，撬装运输时不需要额外拆分主体结构，吊装就位可直接通过底座上的吊点完成。建模时也同步校验了运动部件与固定管路的干涉情况、阀门手轮的操作开合空间、爬梯与护栏的通行宽度，确保从三维结构到现场安装、运维操作的全流程尺寸匹配，不会出现现场安装后管线碰撞、操作空间不足的问题。
