双柱卧式金属带锯切割设备结构

　　该设备面向金属下料车间的批量锯切工况，主要用于圆钢、方管、型钢、成捆棒料及结构件毛坯的定长切断。在钢结构件预制、模具钢备料、机械加工厂粗加工前段，带锯床承担把长料分割成后续车削、铣削或焊接所需坯段的任务；相比砂轮切割，其切口窄、发热小、端面垂直度更稳定，适合中高硬度钢材的连续作业。

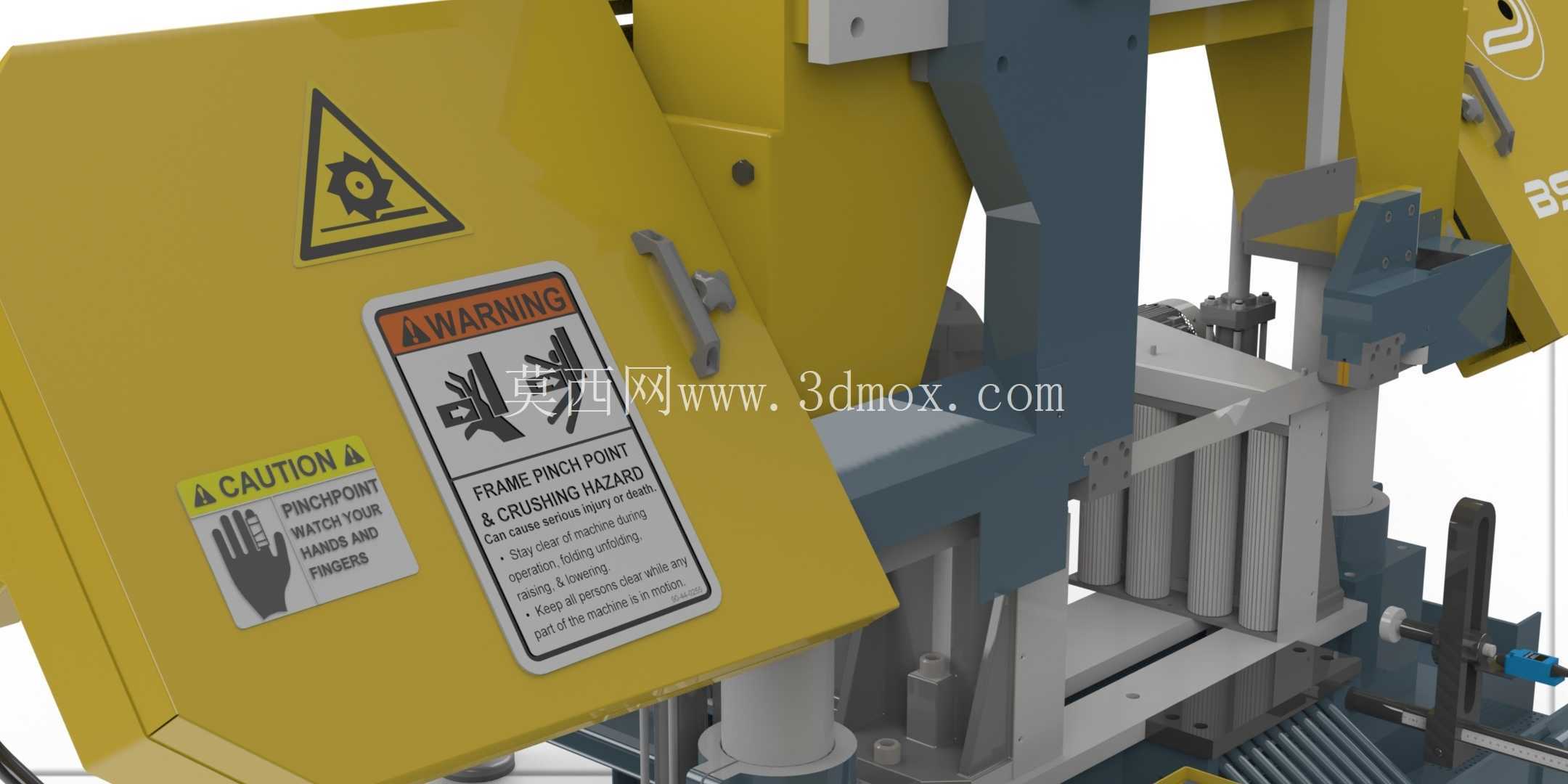

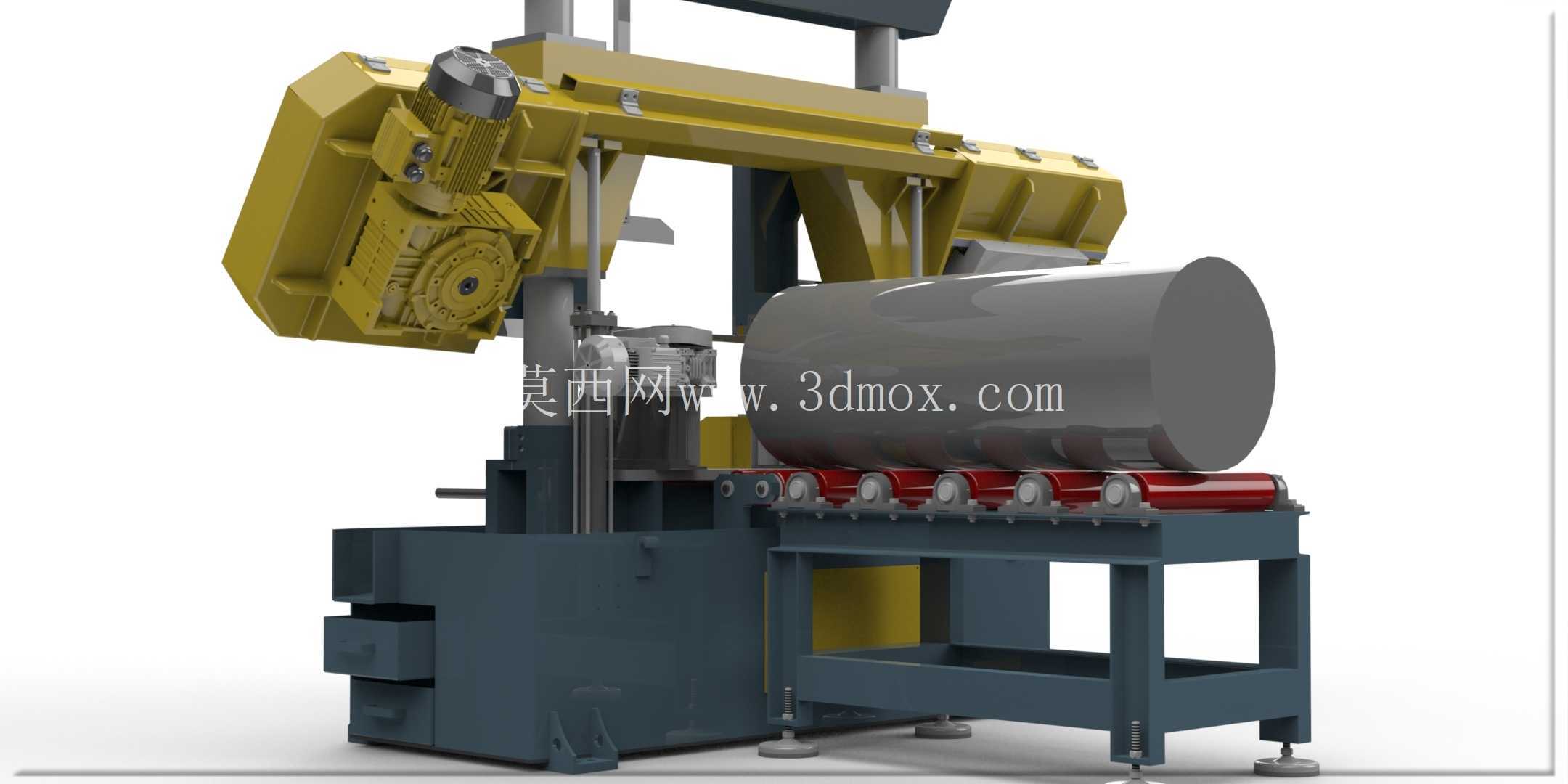

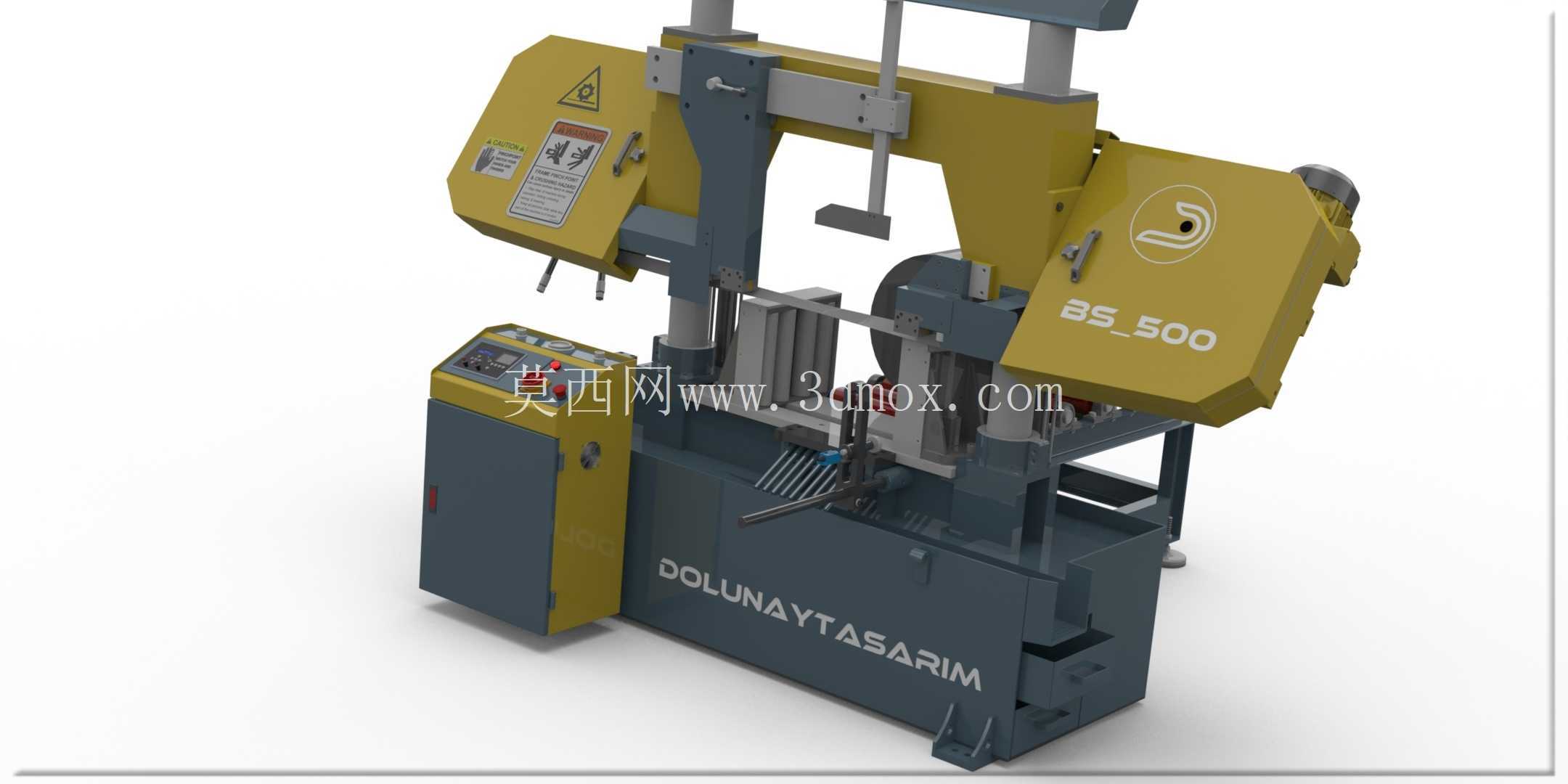

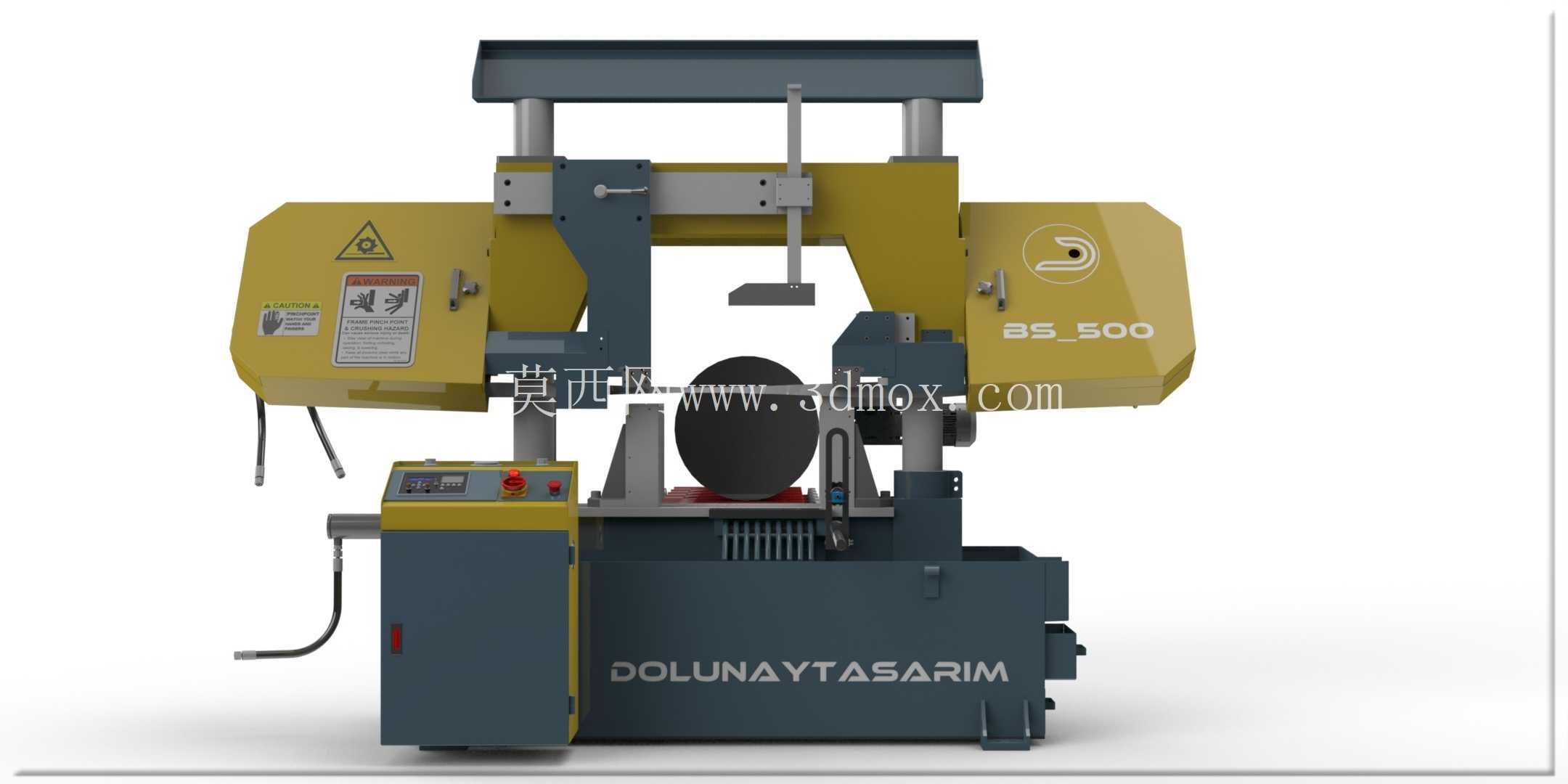

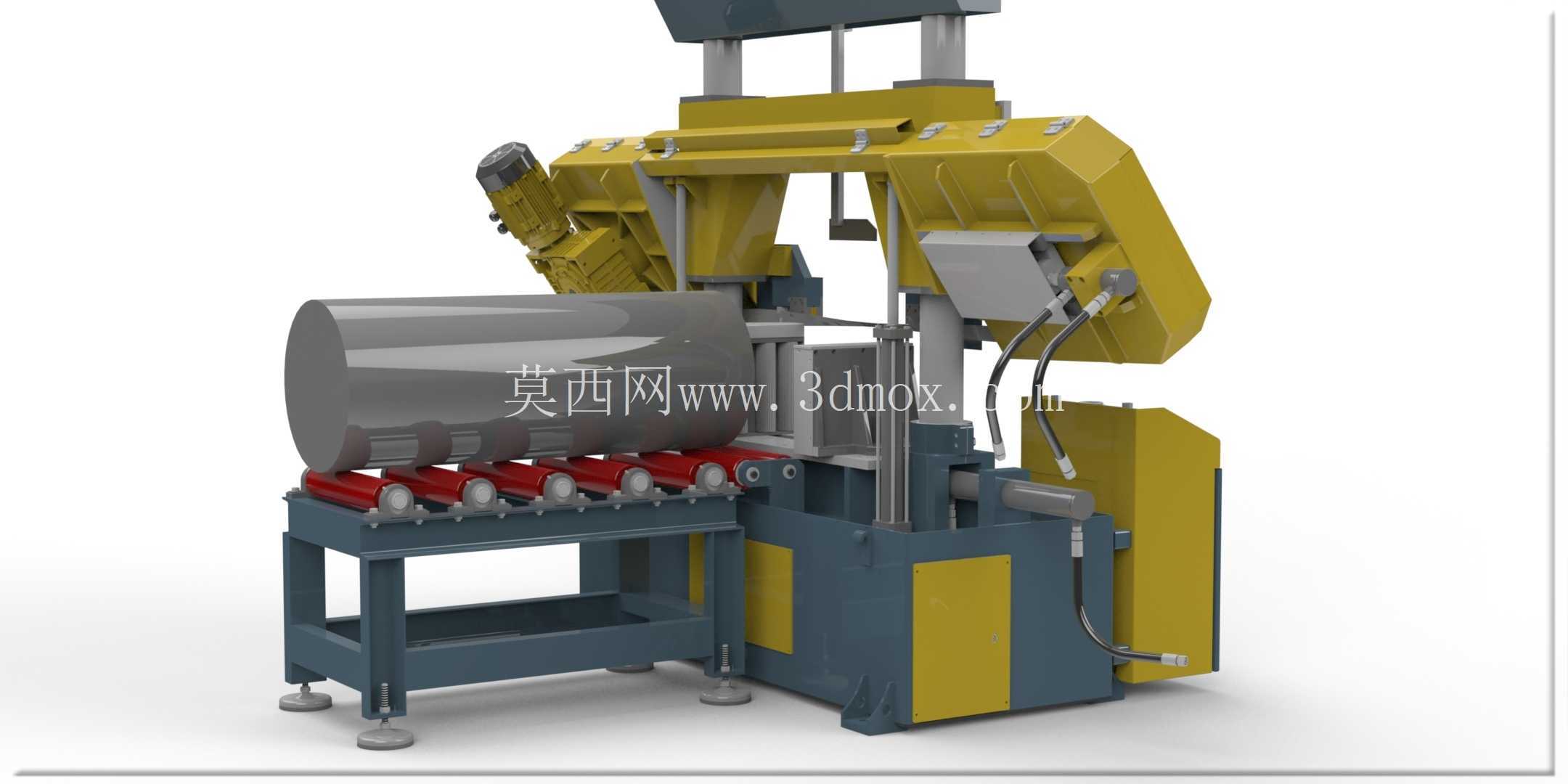

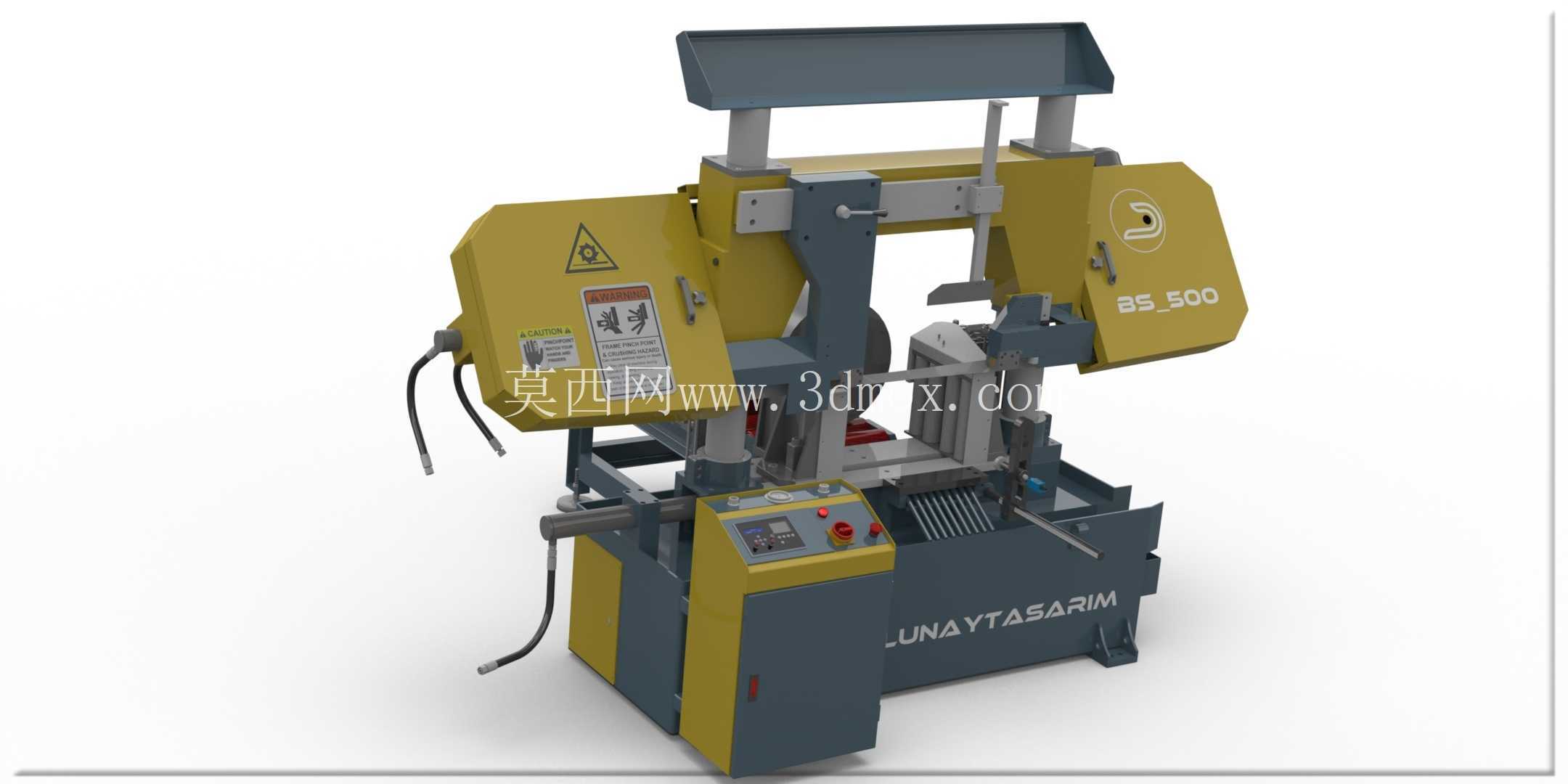

　　整机采用龙门双柱导向布局，左右立柱承担锯架升降载荷，锯条沿水平方向完成进给。双柱形式的优势在于锯架下行过程中两侧同步性较好，切削反力由封闭框架承受，锯条扭转小，长时间切割大截面材料时不易跑偏。模型中锯轮护罩、主传动箱体、立柱、横梁、工作台、送料辊道、液压站及电控操作面板均有完整表达，可用于设备布置、干涉检查和结构方案评审。

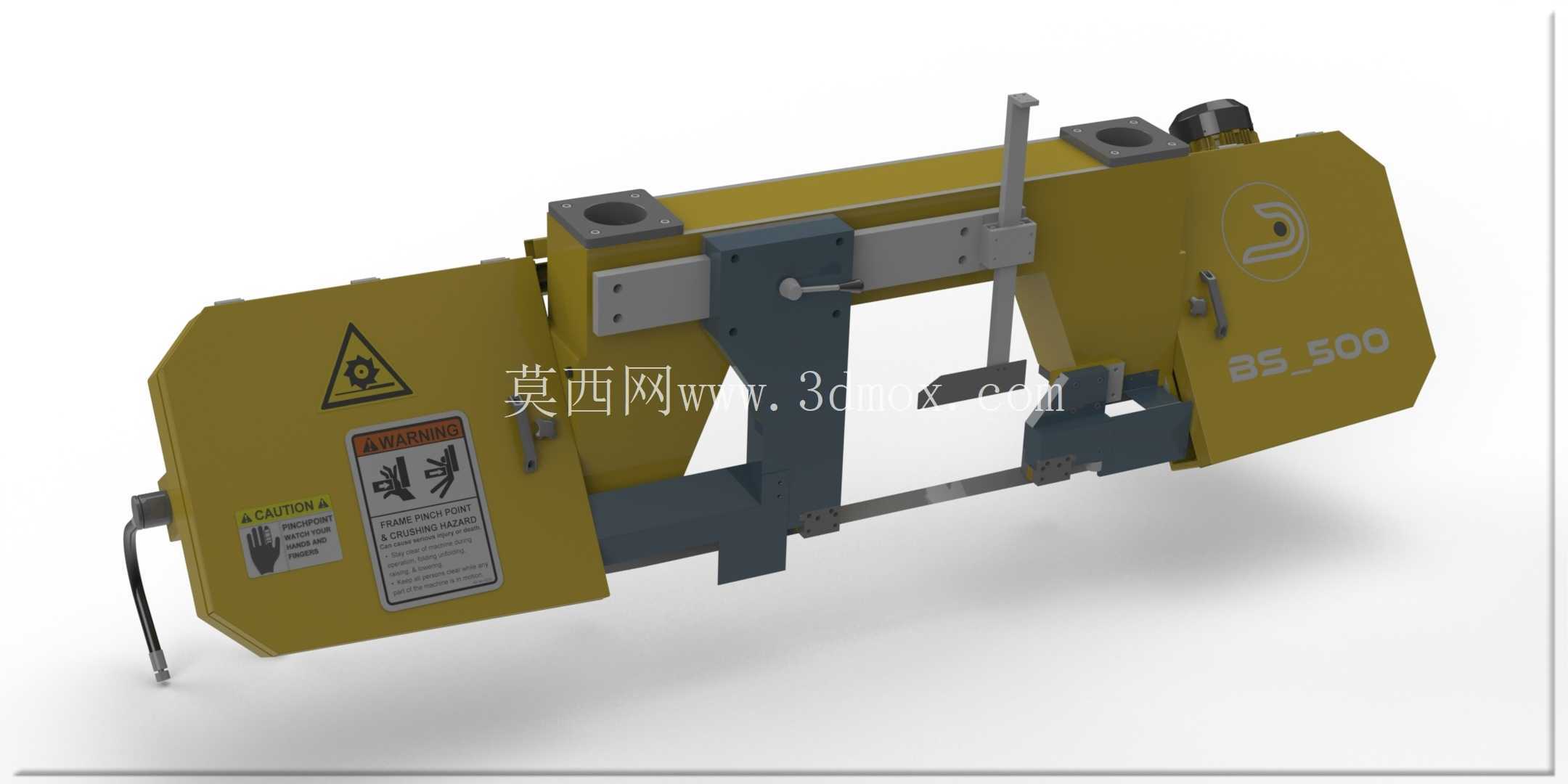

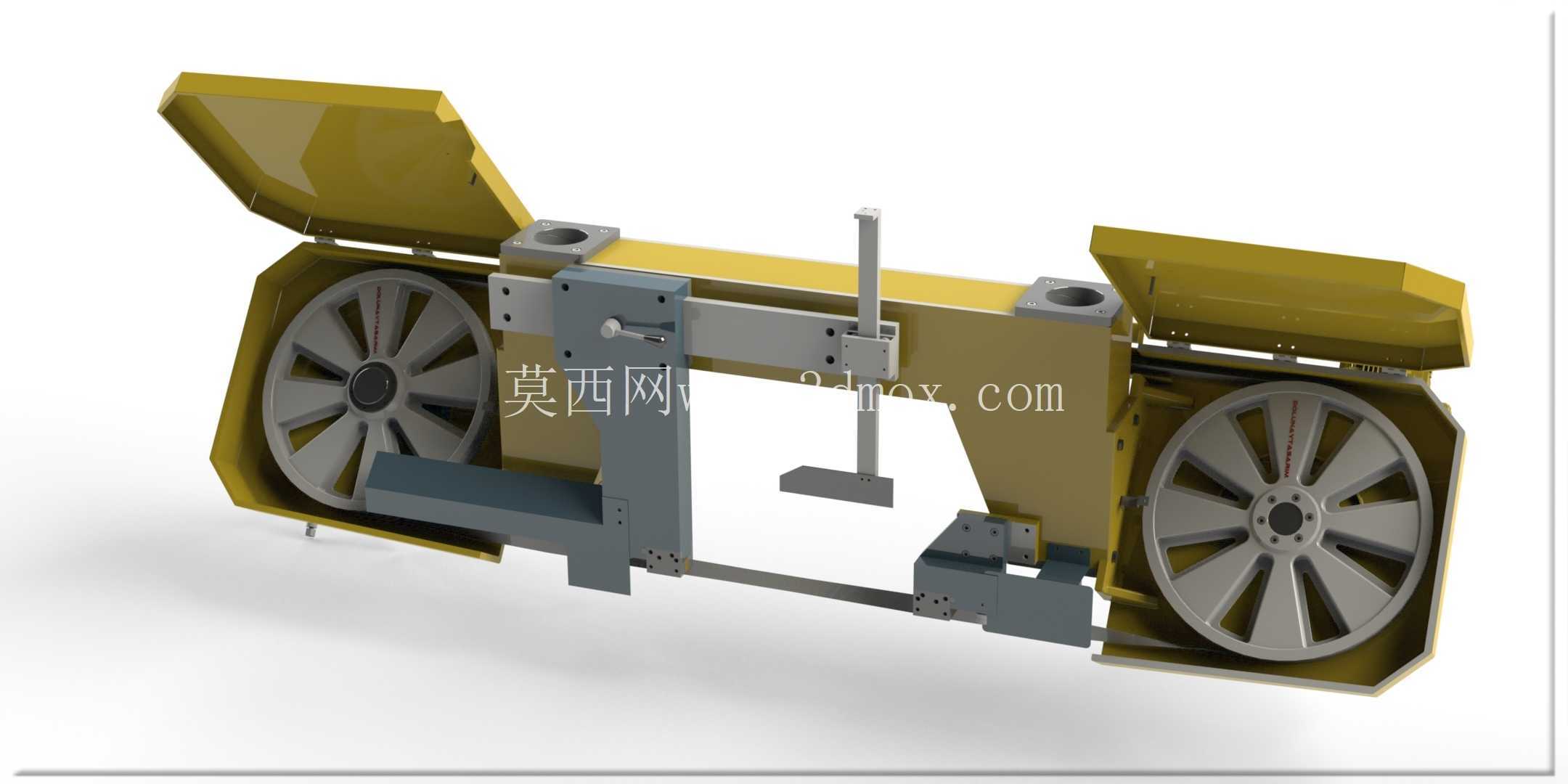

　　锯切执行部分由主动锯轮、从动锯轮、环形带锯条、张紧机构和导向臂组成。锯条在两轮之间形成封闭运动轨迹，靠近切削区两侧设置导向块，用于约束锯条背部和侧向位置，保证切入工件时保持直线。导向臂间距应尽量靠近被切材料宽度，以缩短锯条悬空段；在切割宽幅型材时，若导向臂距离过大，锯条受切削力会产生微幅偏摆，直接反映为端面斜度和波纹痕迹。

　　进给系统采用液压控制，锯架沿立柱平稳下降，通过阀组调节下行速度，以适应不同截面和材料硬度。切实心圆钢时进给量需压低，保持齿部均匀吃刀；切薄壁管材时则要控制压力，避免打齿或夹锯。液压回路同时服务于工件夹紧，工作台前方的钳口可把料束压紧在定位面上，减少锯切过程中的振动和窜动。成捆切割时，棒料之间存在间隙，若夹紧不充分，锯条穿过层间空隙会产生冲击，因此夹具刚性和压料范围在设计中需要重点校核。

　　床身作为焊接箱体基础件，内部兼顾切削液收集和切屑沉降。锯切区域下方设置切屑输送或清理空间，冷却液喷向锯条与工件接触位置，起到冷却、冲屑和润滑作用。模型底部保留了机床占地轮廓和支撑脚位置，车间布置时需在前方留出送料、上料和检修空间，后侧留出液压、电气维护距离；若对接自动送料架，还应保证辊道中心线与钳口定位面垂直。

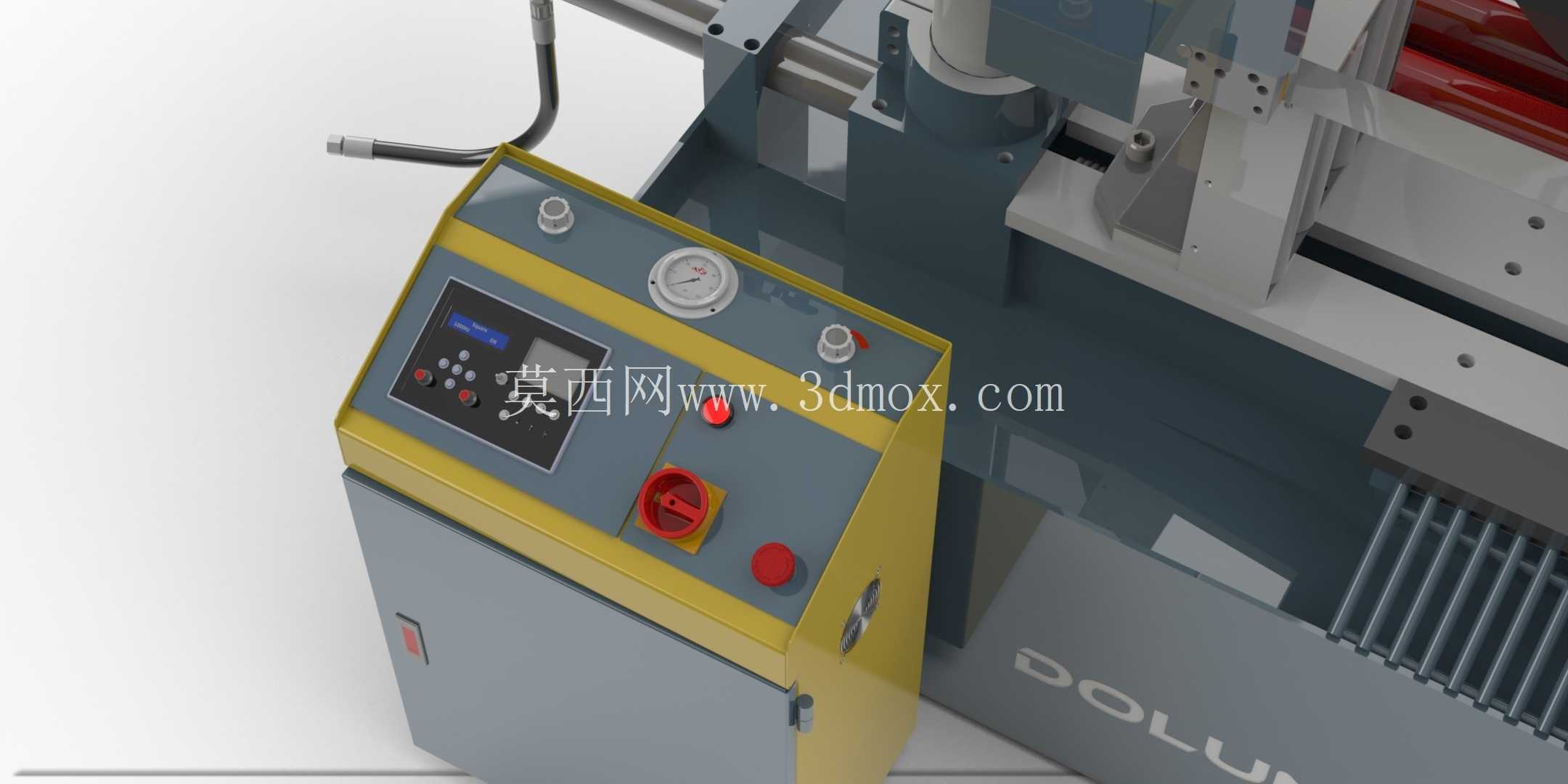

　　操作面板布置在机身前侧，便于操作人员观察锯条切入位置和夹紧状态。急停、启动、进给调节和夹紧控制集中设置，符合下料设备频繁调整的使用习惯。电控箱、液压管路和线缆走线在三维结构中应避免靠近锯切飞溅区，管路折弯半径和接头拆装空间也需在建模阶段预留。

　　从安装边界看，这类500毫米级双柱带锯属于中型固定式设备，机身高度集中在锯架顶部护罩和升降横梁区域，车间需考虑上方吊装和锯条更换空间。设备就位后要调平床身，保证立柱垂直度和钳口水平度；基础若薄弱，高速锯切时会把振动传递到地面，影响锯条寿命。进料侧通常配置长料架或辊道，出料侧需预留坯料滑落和收集区域。

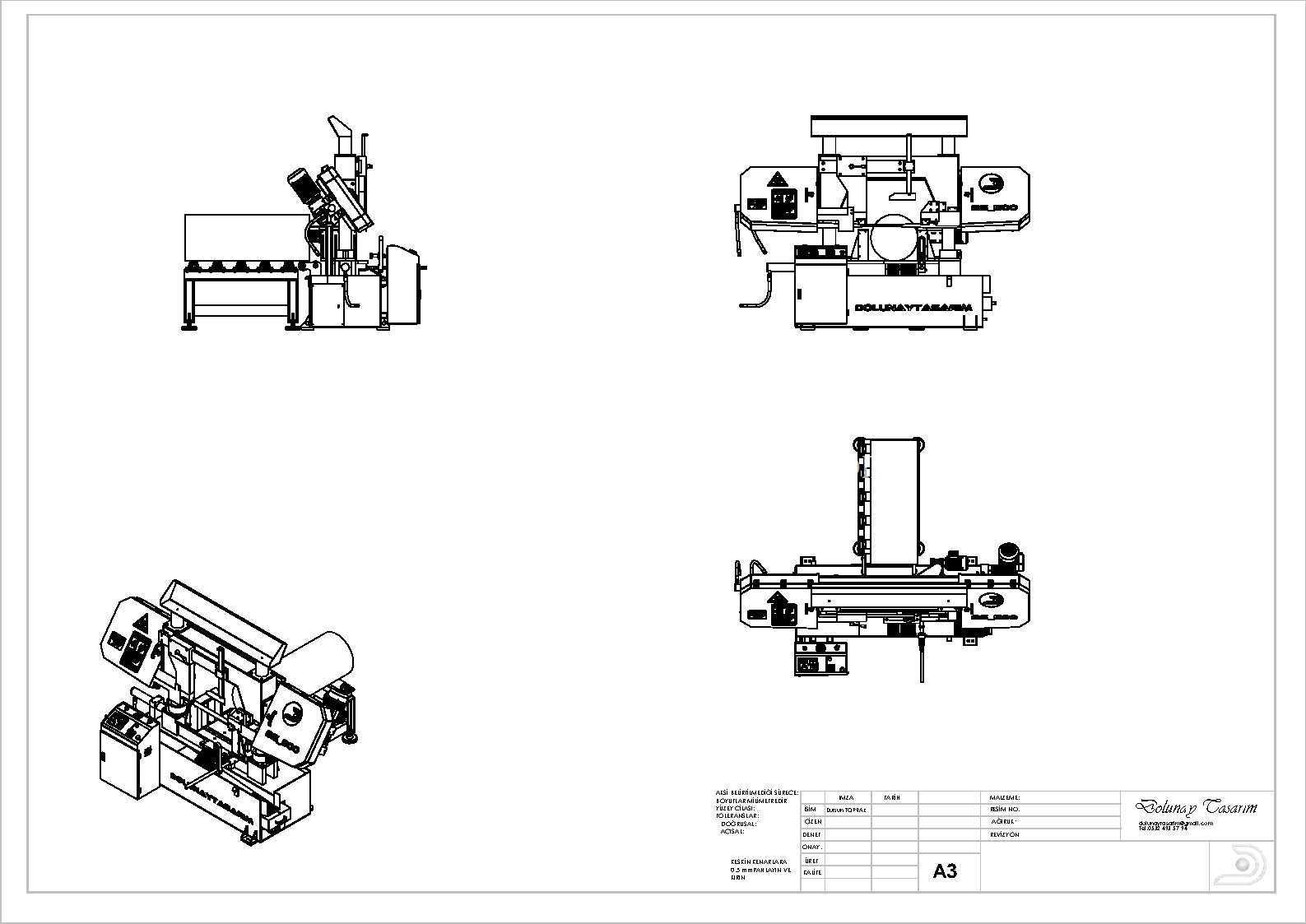

　　结构设计思路上，模型把切削刚性、维护可达性和上下料便利性放在同一框架下处理：厚重的锯轮护罩保障安全，双柱横梁保证导向精度，前开式工作台方便吊装工件，底部箱体承担容屑和稳定重心。对三维建模人员而言，该套结构可进一步细化锯轮轴承座、张紧丝杆、导向块、油缸铰点和钳口丝杠等关键部件，用于工程图输出、运动校核或非标自动化产线集成。
