PrusaXL大尺寸FDM打印机防护外罩结构

　　这套外罩结构针对大尺寸多喷头FDM熔融沉积成型设备的现场使用痛点开发，落地场景覆盖高校创客空间、工业设计打样车间、小批量柔性生产工位以及桌面级增材制造实验室。裸机开放式打印作业在车间环境中存在三类典型问题：ABS、ASA、PC类工程塑料打印时翘曲变形率随环境气流波动大幅上升，喷头运动产生的细微颗粒物与挥发性有机物直接扩散到操作区域，设备运行的步进电机、风扇与传动件噪音在开放办公区域持续干扰周边人员。外罩的核心作用就是在不改动原厂主机核心运动结构的前提下，围合出相对稳定的恒温成型腔，同时阻隔颗粒物扩散、降低运行噪音，也避免车间内的金属切屑、粉尘、误触动作触碰高温喷头与运动横梁。

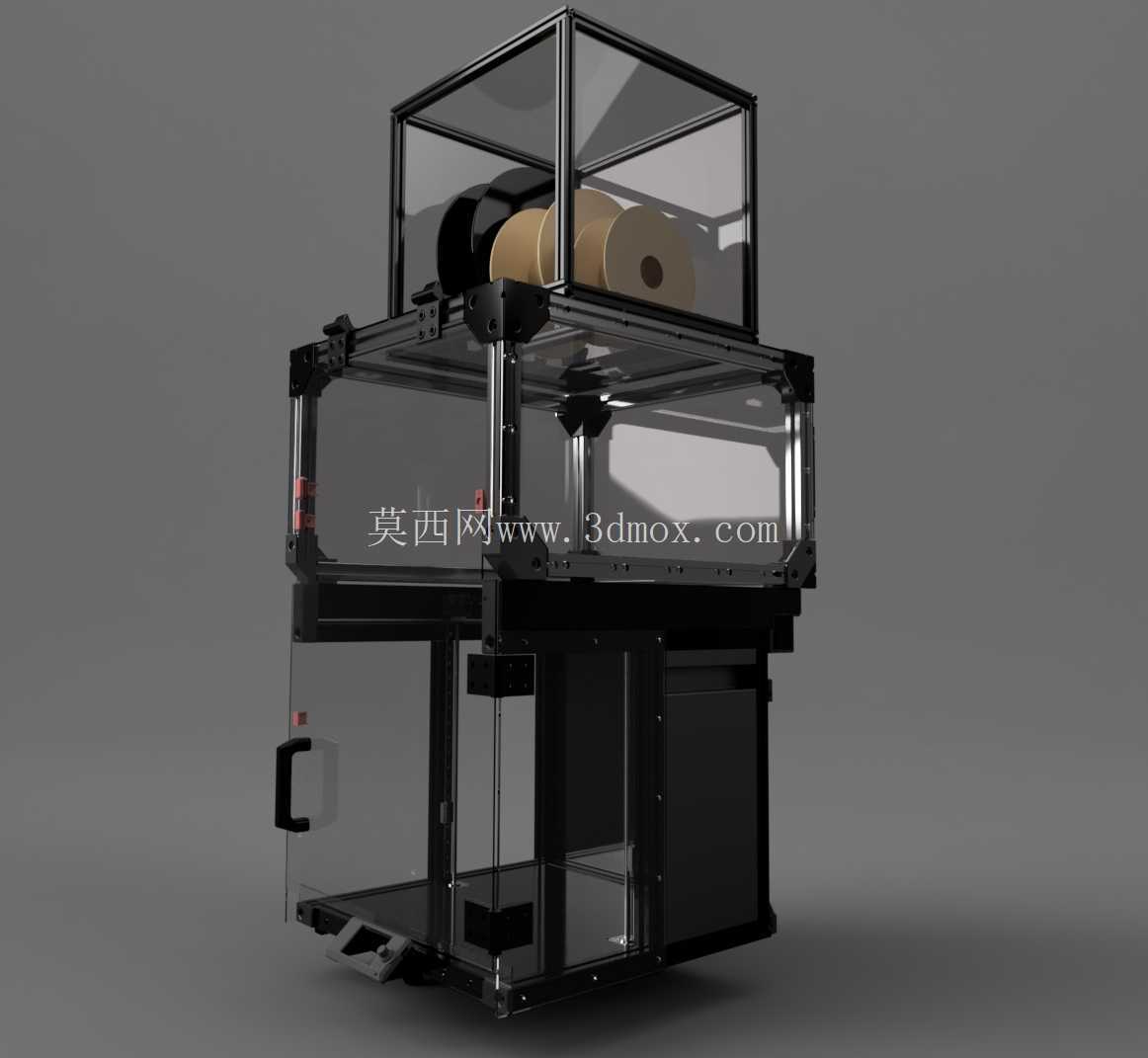

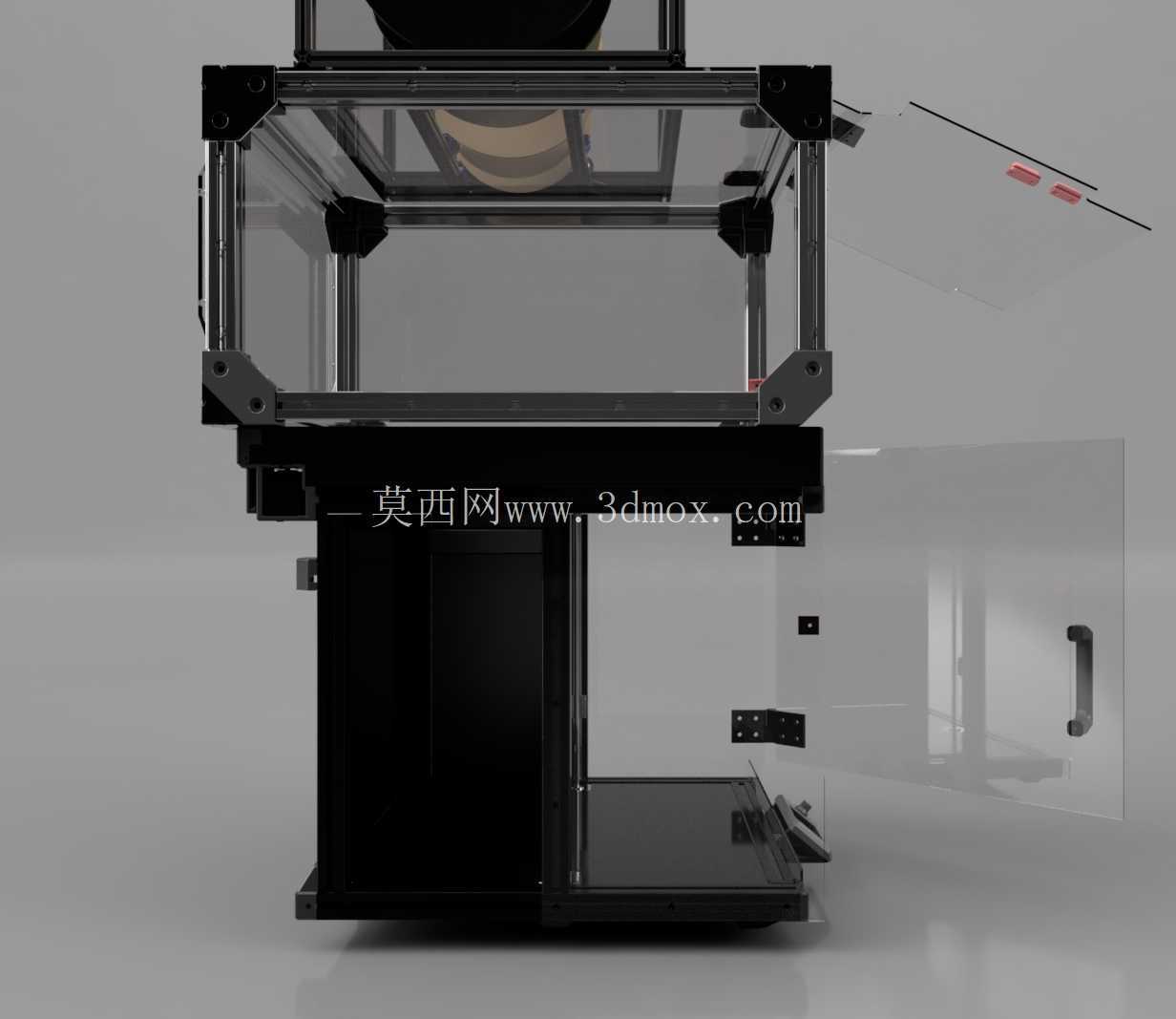

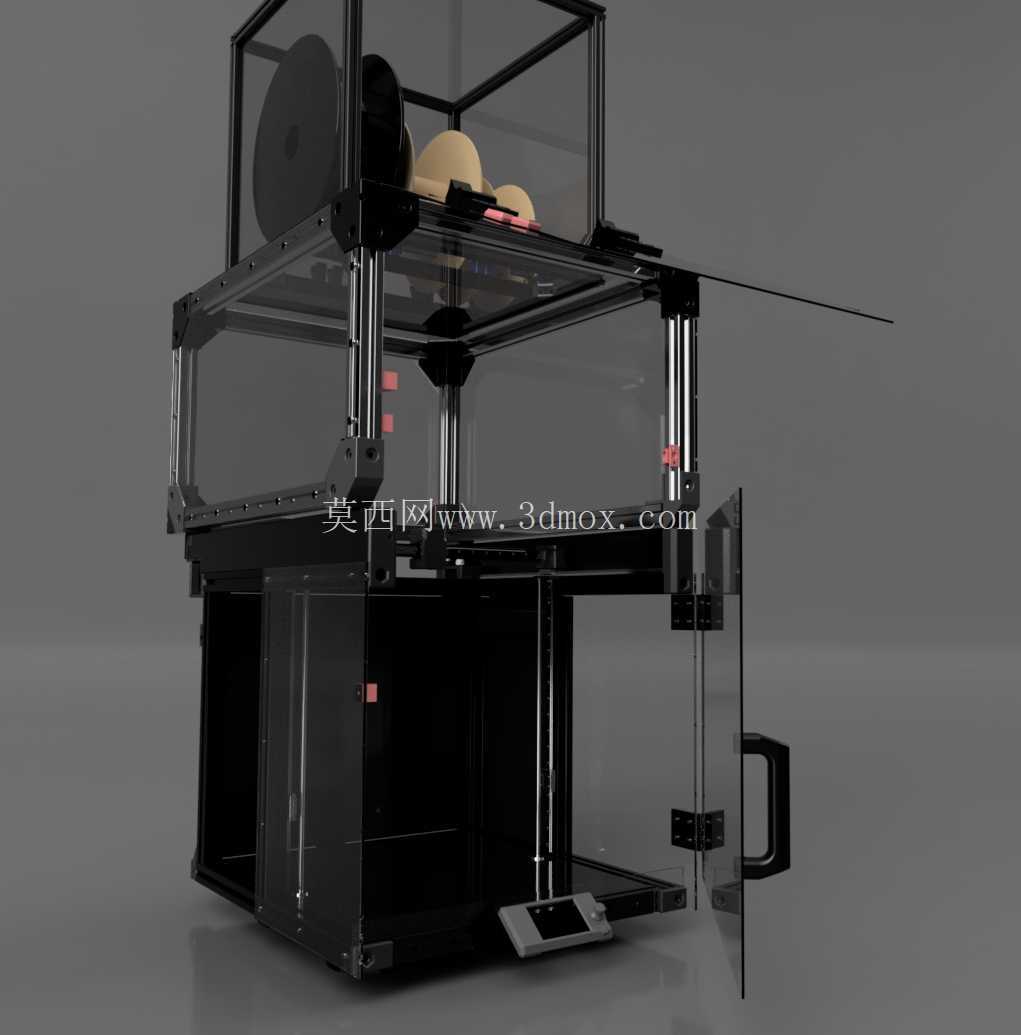

　　整体框架采用标准工业铝型材搭建，型材选型兼顾承重与装配冗余，竖向立柱承担整机上部料架、封板与顶部耗材的载荷，横向横梁在设备Z轴运动全行程外侧预留安全间隙，完全不会干涉X轴龙门的高速往复运动。框架的层间布局做了明确分区：最下层预留原厂主机的电控箱、电源模块安装空间，前侧设置可开合的透明观察门，操作人员无需完全拆罩即可完成平台调平、模型取放、首层校准操作；中层围合区域完全对应打印成型腔，四周封板采用透明亚克力板材，既可以全程观察模型打印状态，板材的低导热特性也能减少腔体内热量向外流失；顶部独立设置耗材存放仓，将两卷大重量耗材架直接集成在框架顶端，耗材送料路径垂直向下对准双喷头进料口，省去外置料架的额外占地。

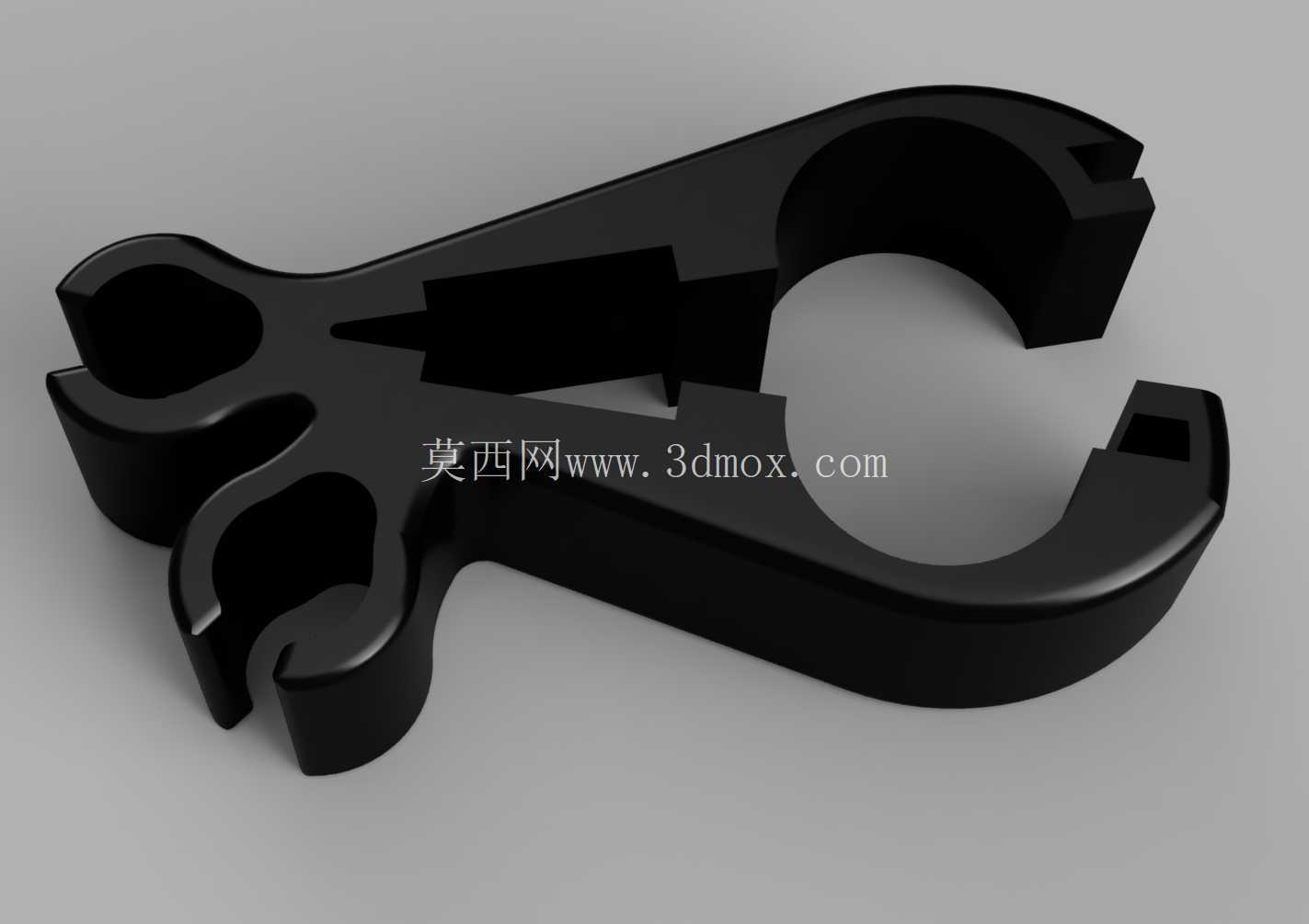

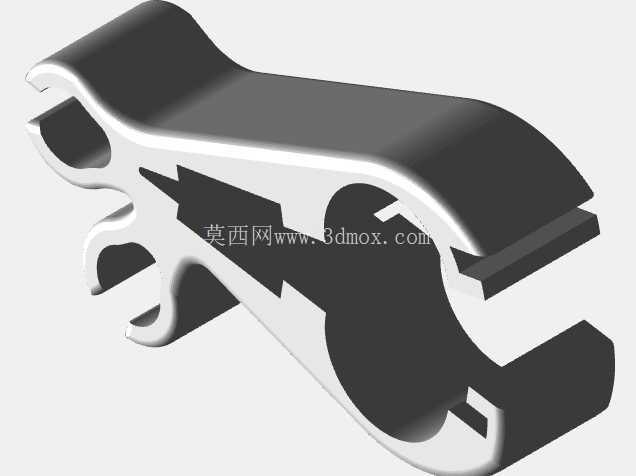

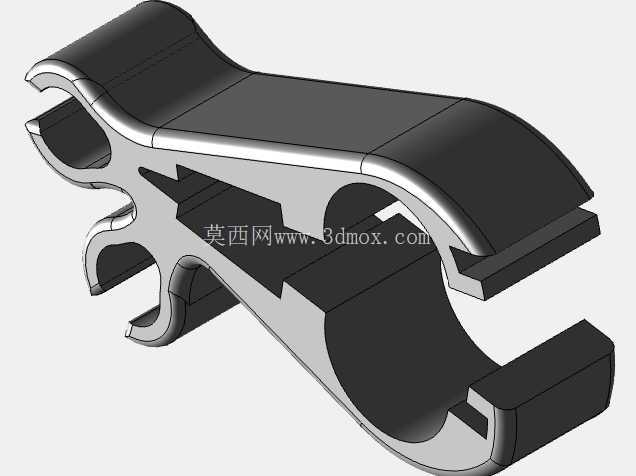

　　走线重构是这套结构设计里改动量最大的部分。原厂裸机采用侧装式管路走线，线束与送料管沿设备侧边排布，当外罩封板安装后，侧方走线会和封板支撑件产生路径干涉，设计中重新调整了管夹固定位置，将所有送料管、电机线束、传感器线缆改为沿顶部横梁平行排布，每一段管线都用定制修改的管夹固定，管线弯曲半径完全满足送料阻力要求，不会出现耗材送进卡顿、线束反复弯折断裂的问题。框架装配阶段特意对铝型材的立柱间距做了现场适配修正，最初按理论尺寸拼接的框架出现了顶部横梁和工具头运动轨迹轻微重叠的问题，试装时模拟工具头全行程运动发现碰撞风险后，将两侧立柱的安装间距向外偏移预留出足够安全余量，同时保证封板安装后没有突出棱角伸入运动区间。

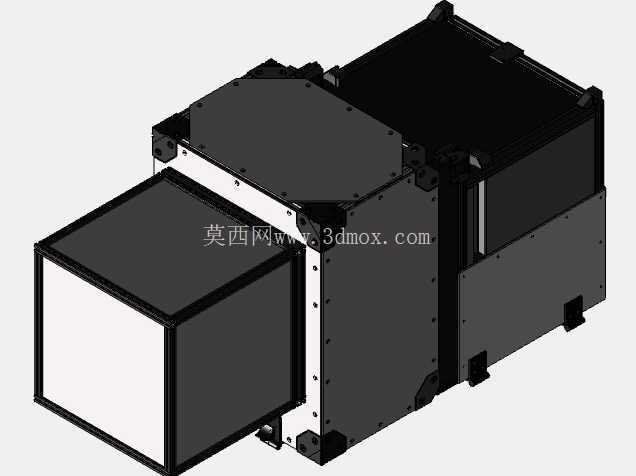

　　外罩后侧下段预留了封闭挡板的安装位，这一区域是整机热量流失占比最高的部位，开放状态下热床产生的热空气会从设备后侧大量溢出，封板闭合后腔体内上下温差可以控制在较小范围，大尺寸模型连续打印数十小时的过程中，边角翘曲、层间剥离的不良率明显下降。封板所有拼接缝隙都做了贴合处理，既可以减少腔内外空气对流，也能将打印过程中产生的超细颗粒物阻隔在罩内，后续可直接在后侧预留位加装空气过滤模组，无需再次改动框架主体。

　　安装边界层面，整套外罩的底部轮廓完全贴合原厂设备的底座安装孔位，不需要在主机承重结构上额外钻孔攻丝，铝型材之间采用标准角件连接，拆解转运时可以分模块拆卸，封板通过嵌入式压条固定在型材槽内，更换破损板材时无需拆解整体框架。外罩前侧门体的开合角度完全避让操作人员操作站位，顶部耗材仓的开盖位置预留了足够的换料空间，更换料卷时不需要探身进入成型腔内部。框架所有边角都做了圆角防护处理，日常走动操作时不会被型材锐边划伤，整体结构没有任何突出件超出设备底座的占地轮廓，不需要额外调整车间原有工位的摆放布局。

　　从结构建模角度看，这套设计没有追求复杂的异形外观，所有构件都采用标准可采购的工业铝型材、通用封板与标准紧固件，建模过程中每一处装配间隙都按照实际装配公差预留，既保证外罩自身的结构刚性，长期运行不会因设备振动出现紧固件松动，也完全保留了原厂打印机的所有运动精度与维护可达性，日常更换喷嘴、清理热床、维护传动皮带时，仅需打开对应位置的封板即可操作，不需要整体拆除外罩。
