穿越机FPV高清图传发射模块结构

　　该三维结构对应小型四轴穿越机机载高清数字图传发射端，属于飞行平台上负责无线影像链路的核心机载电子组件，主要安装在竞速花飞无人机、航拍训练机以及轻量化多旋翼飞行器的机身堆叠区域。实际飞行中，飞手通过机载摄像头采集前方画面，信号进入该发射模块后完成编码、功率放大与天线发射，地面端再接收实时画面，用于第一视角操控、赛道穿越、复杂环境侦察和近距离动态拍摄。与普通接收机或飞控板不同，这类模块既要处理高频信号，又要在狭小机身上承受振动、温升和碰撞，因此结构设计不能只看作一个电子外壳，而需要同时兼顾散热、固定、防护、接口避让和整机配重。

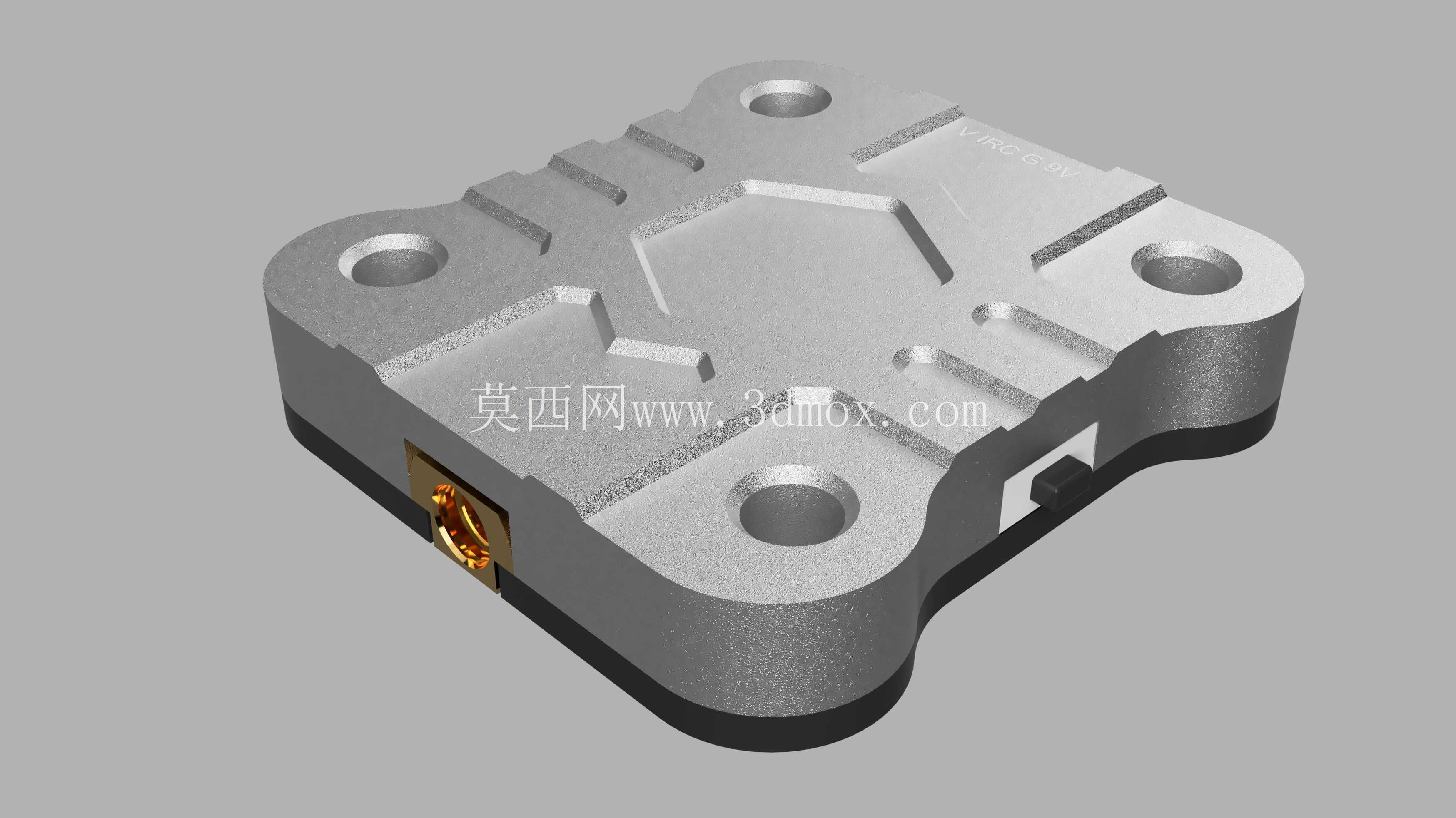

　　从外形看，模块主体采用近似方形的低矮金属上盖配合黑色底壳，四角设置沉头安装孔，孔位围绕模块外缘分布，便于使用减震胶柱或短螺钉固定在飞控塔顶部、相机侧板旁或机架预留平台上。四角开孔并非简单通孔，模型中可见沉台与凸台过渡，能够让螺钉头部沉入壳体表面，避免装机后与上层电池扎带、图传天线座或相机支架发生干涉。上盖表面布置有多条阶梯状加强筋和折线形凹槽，这些特征一方面增加金属盖板的抗弯刚度，减少薄板在坠机冲击下凹陷压碰内部电路板的风险；另一方面增大与空气接触的外表面积，在飞行气流经过时帮助内部功放芯片散热。

　　模块侧面预留有同轴天线连接位置，金属射频接头从壳体侧边露出，接头周围设置局部加强块，能够承受天线线缆在拆装和炸机时产生的拉扯力。对于FPV机型而言，天线走向直接影响图传距离和姿态遮挡，侧置接口使天线可以向后或向上延伸，避开螺旋桨旋转区域，也减少电池、碳纤维机架对信号的屏蔽。壳体另一侧边可见小型接口或按键窗口，用于配置链路、连接数据线或进行状态操作，开口边缘做了限位和遮挡，防止插头斜插时损伤板载连接器。

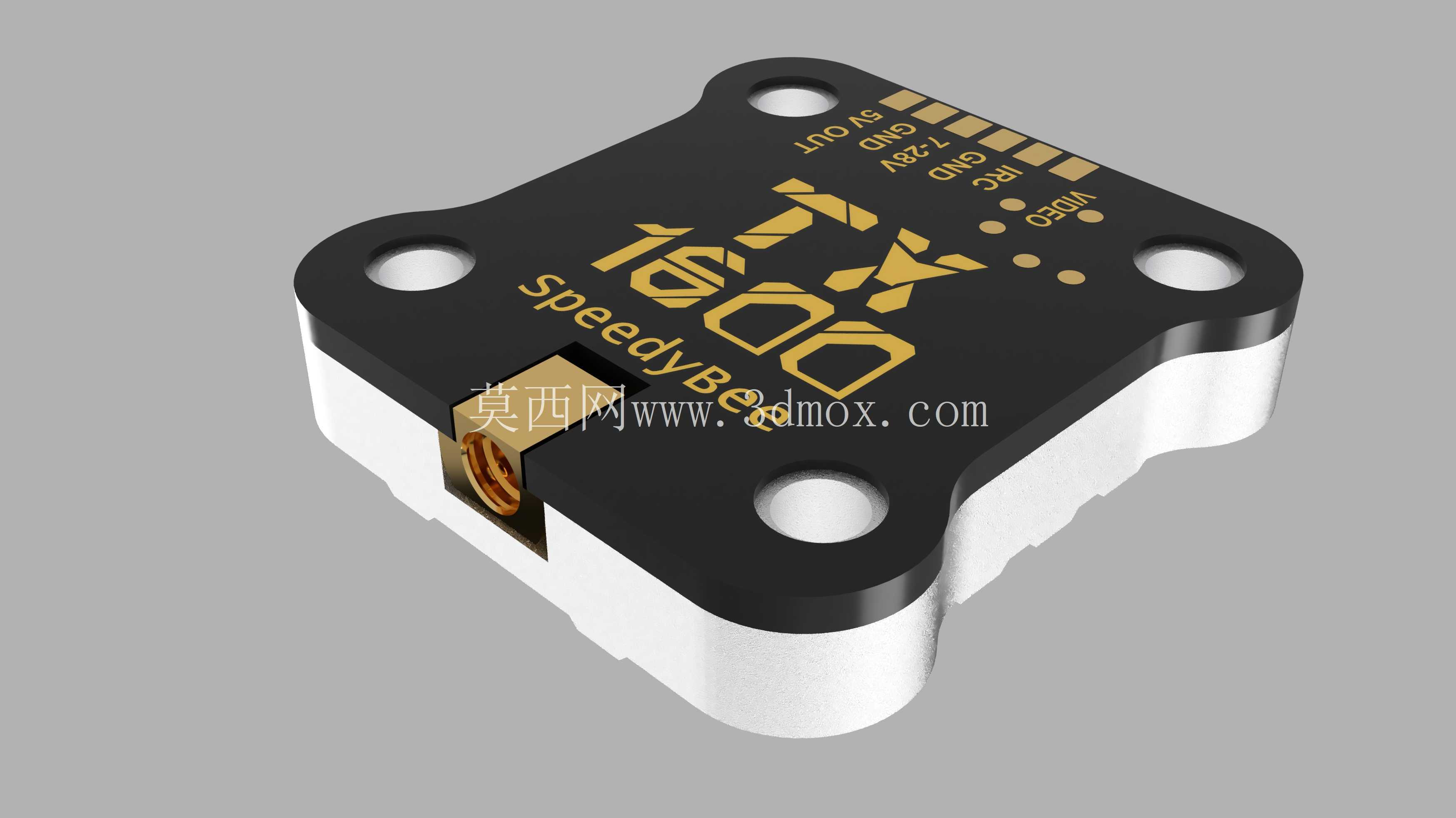

　　设计思路上，该结构明显围绕高密度机载电子设备展开。金属上盖并不只是装饰罩，它承担电磁屏蔽和热扩散作用：内部射频功放、电源管理器件工作时会产生集中热量，若完全使用塑料外壳，密闭堆叠环境下容易出现热积累，导致发射功率下降或链路不稳定；金属盖通过接触导热垫或器件上方导热介质，可把热量分散到整个上表面。底壳则采用绝缘与成型更便利的材料，在保护电路板背面焊点的同时，避免与碳纤维机架裸露导电层直接接触造成短路。上下壳之间形成紧凑腔体，电路板、屏蔽罩、连接器和射频走线都被限制在固定空间内，整机振动时不会出现板件晃动。

　　安装边界方面，这类模块通常遵循穿越机堆叠件的小尺寸约束，方形轮廓适合30毫米左右孔距体系附近的安装环境，但实际装机时不能只核对孔距。结构工程师在布局机架时，需要同时检查上盖顶面与电池底部的间隙、侧边天线接头的插拔空间、底部与飞控线材的避让关系，以及摄像头倾斜安装后是否遮挡模块散热面。若模块放在飞控最上层，上盖应尽量暴露在气流中；若放在电池下方，则需要保留隔热间隙，避免锂电池高温暴晒后把热量反向传递给发射模块。四角减震柱也不宜过长，否则图传质量增加后会抬高整机重心，使飞行响应变慢。

　　从功能特性看，该模块面向高速移动、低延迟画面传输场景，结构上强调轻量与可靠的平衡。壳体没有采用大面积冗余材料，而是在安装孔、接头和边角这些受力位置保留壁厚，在顶面通过筋位提高刚性；边角外形做了圆角和切角处理，既减少炸机时尖锐边缘磕碰机架，也能在狭窄机架内让出螺丝柱和线材空间。内部电路板外形与外壳轮廓高度贴合，说明建模时已经考虑器件高度、屏蔽罩位置和连接器高度，而不是先做外壳再强行装板。

　　在维修与装配层面，上下分体结构有利于生产时把电路板放入底壳，再扣合金属上盖；外露的射频接头和侧边接口让使用者不必拆开壳体即可完成主要接线。对于三维建模人员，复刻该结构时应重点还原四角沉孔、顶面加强筋、侧边射频座、底壳包边和内部限位柱，这些特征决定了模型能否用于装机干涉检查。若只建立外观方块而省略孔位沉台和接口凸台，导入整机装配后就无法判断天线插头、螺钉头和电池扎带是否冲突。

　　实际应用中，这类图传发射模块常与飞控、电调、接收机、高清摄像头和GPS模块共同组成无人机电子系统。它在整机中的位置虽然不大，但对飞行体验影响直接：画面卡顿、发热断连、天线受力脱落，很多都与结构布置不合理有关。通过该三维模型可以直观看到外壳如何在保护电路板的同时提供安装基准、散热表面和接口定位，也能为自定义机架、3D打印支座、天线固定件和堆叠布局提供明确的空间参考。
