PCB板用螺丝固定式接线端子排

　　在工业控制板、电源模块、仪器仪表主板以及各类需要对外引出强电或信号回路的印制板设计中，接线端子几乎是绕不开的一类基础互联元件。这套端子排采用蓝色绝缘塑壳搭配金属压线结构，沿长度方向等距布置多个接线位，底部伸出直插引脚，专门对应PCB上的穿孔焊盘，属于板载螺钉锁紧式接线端子的典型形态。

　　从实际布线场景看，这类端子主要解决裸线与电路板之间的可靠连接问题。设备出厂调试、现场维护时，外部电缆不能直接焊在板上，否则拆装困难、返修成本高；通过端子过渡，导线端头剥线后插入进线孔，拧紧顶部或侧面的螺丝，即可由内部金属夹片把线芯压紧，实现导通与机械固定。相比插拔式连接器，螺丝锁紧方式在振动环境、多股软线接入以及较大电流回路中更稳妥，接触电阻稳定，也不容易因误碰而松脱。

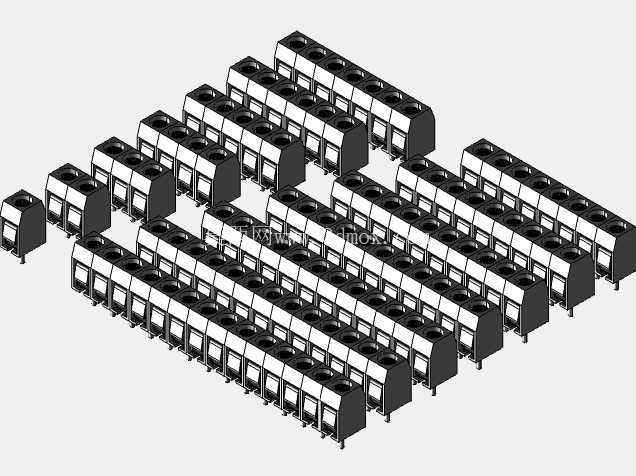

　　建模时首先要抓住的是端子的模块化排布逻辑。单条端子排由若干位接线单元连续拼接而成，位间距遵循标准网格，常见节距围绕5.0mm、5.08mm这一档展开，正好对应PCB上0.2英寸的孔距体系，方便与通用焊盘库对齐。每个接线位在塑壳上开出独立的进线口和螺丝操作孔，孔位之间用隔筋分开，防止相邻导线毛刺搭接造成短路。模型把多排不同位数的端子放在一起呈现，从短位数到长位数成系列配置，选型时可根据回路数量直接截取对应极数，不必为每块板单独重建。

　　外形与安装边界是板级结构设计必须核对的重点。端子底部两排或单排直插针脚需要穿过PCB，引脚中心距、针脚粗细与板上开孔直接相关，焊盘孔径通常要比针脚外径留出合理插装间隙；针脚伸出板面的长度要兼顾波峰焊或手工焊的吃锡要求，过长会顶到下方壳体，过短则焊接不牢。端子本体坐落在板面上，其宽度决定了它与旁边电阻、电容、继电器等元件的最小间距，高度方向则影响整机外壳内腔深度——螺丝头上方还要预留螺丝刀垂直操作的空间，若外壳离板太近，现场接线时根本无法下刀，这是新手布局时常踩的坑。

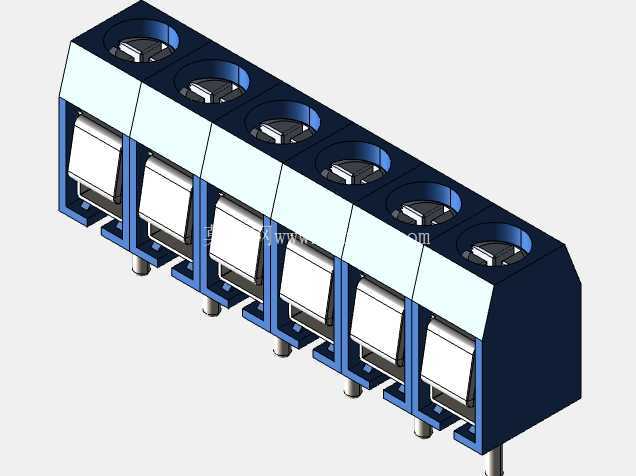

　　塑壳部分的细节也值得在三维里如实表达：蓝色外壳为绝缘阻燃材质，表面做了便于辨认的分位标识，进线口多为方形或带导向的喇叭口，引导线芯顺利进入压线区；内部金属导电件一端夹持导线，另一端延伸为插针穿过板子，把外部线路的电流导入印制板铜箔。建模时把金属夹片、压线螺丝与塑壳的装配关系交代清楚，既能用于干涉检查，也能在整机布线时直观判断导线弯曲半径和走线槽位置。

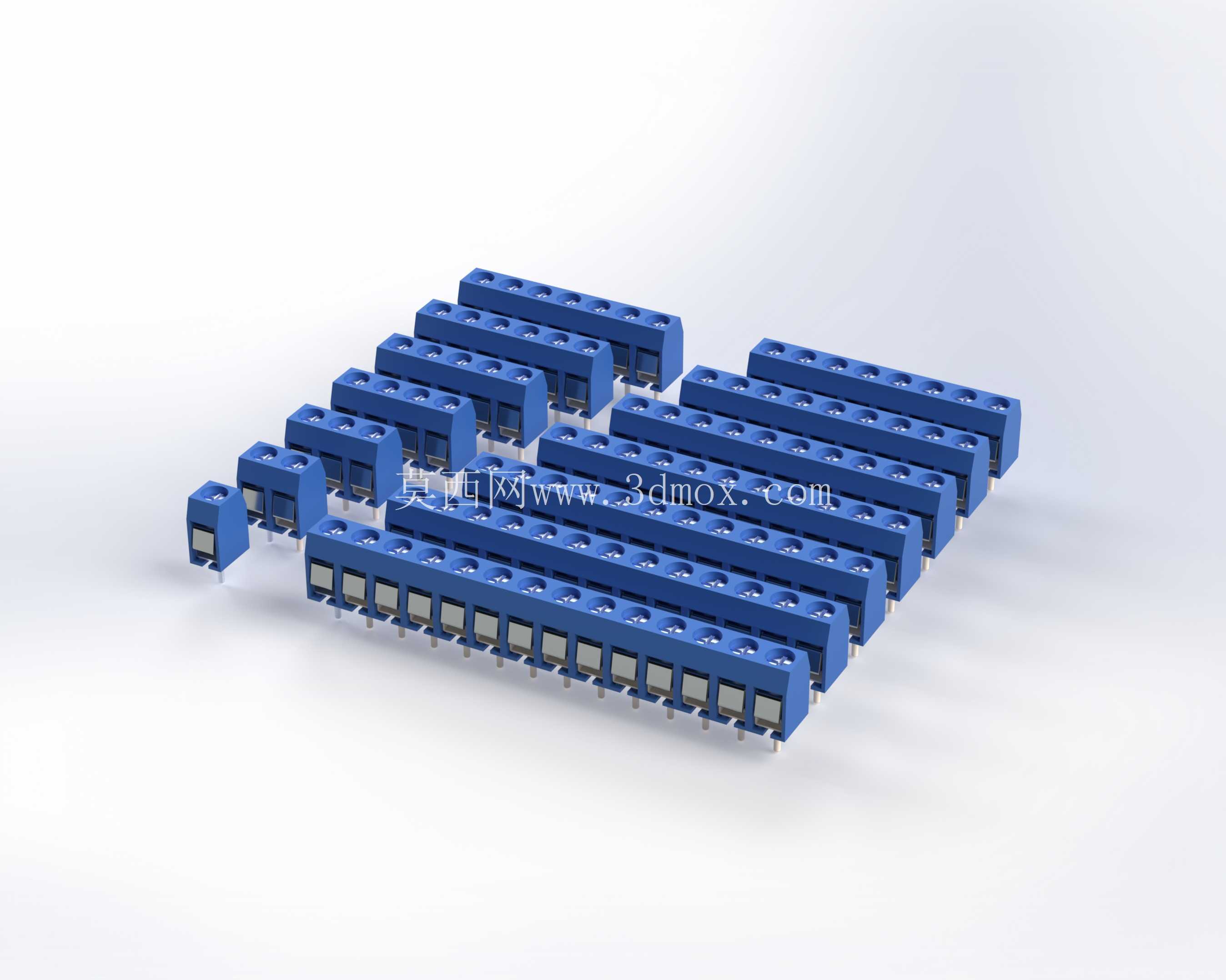

　　这套端子覆盖14种位数配置，对应不同通道数的板子需求：小点数的传感信号采集板用短排，多路输出的电源板、端子转接板用长排，设计者按回路数挑选即可，穿孔模板也能复用同一套焊盘布局。在控制柜内，成排的蓝色端子整齐排列在板边，线缆从一侧汇入，走线清晰、标号方便，后期查线和改线都很直观。

　　对于三维工程师而言，把这类常用元件做准做全，价值在于装配阶段的真实校验：端子与外壳壁、接线槽、相邻高器件的间隙，针脚与板孔的对位，螺丝刀操作空间，以及多根导线接入后的线束走向，都能在数模里提前暴露问题。板载螺钉端子结构并不复杂，但节距、针脚位置、本体长宽高和进线方向一旦出错，开模或投板后返工代价很高，因此依据实际规格把安装边界、配合关系和系列化配置完整建出，正是这类基础件模型在工程设计中的意义所在。
