便携式铝方管伸缩三脚架支撑结构

　　这套支撑结构围绕野外临时架设、车载快速部署和非平整场地作业展开，核心对象是一套以方形铝管为腿梁的三脚支撑装置。它并不是单纯的展示件，而是面向便携天线、小型观测设备、临时检测仪器和轻型通信载荷设计的承载支架。实际使用中，设备往往需要在屋顶、坡地、砂石地面、临时观测点或野外通信点位快速展开，地面条件很难保证水平，因此支架不能依赖固定腿长，也不能要求现场具备平整安装基础。三条支腿独立伸缩的结构，正是为了让操作人员在高差明显的场地中逐腿找平，再通过顶部安装界面把载荷稳定固定。

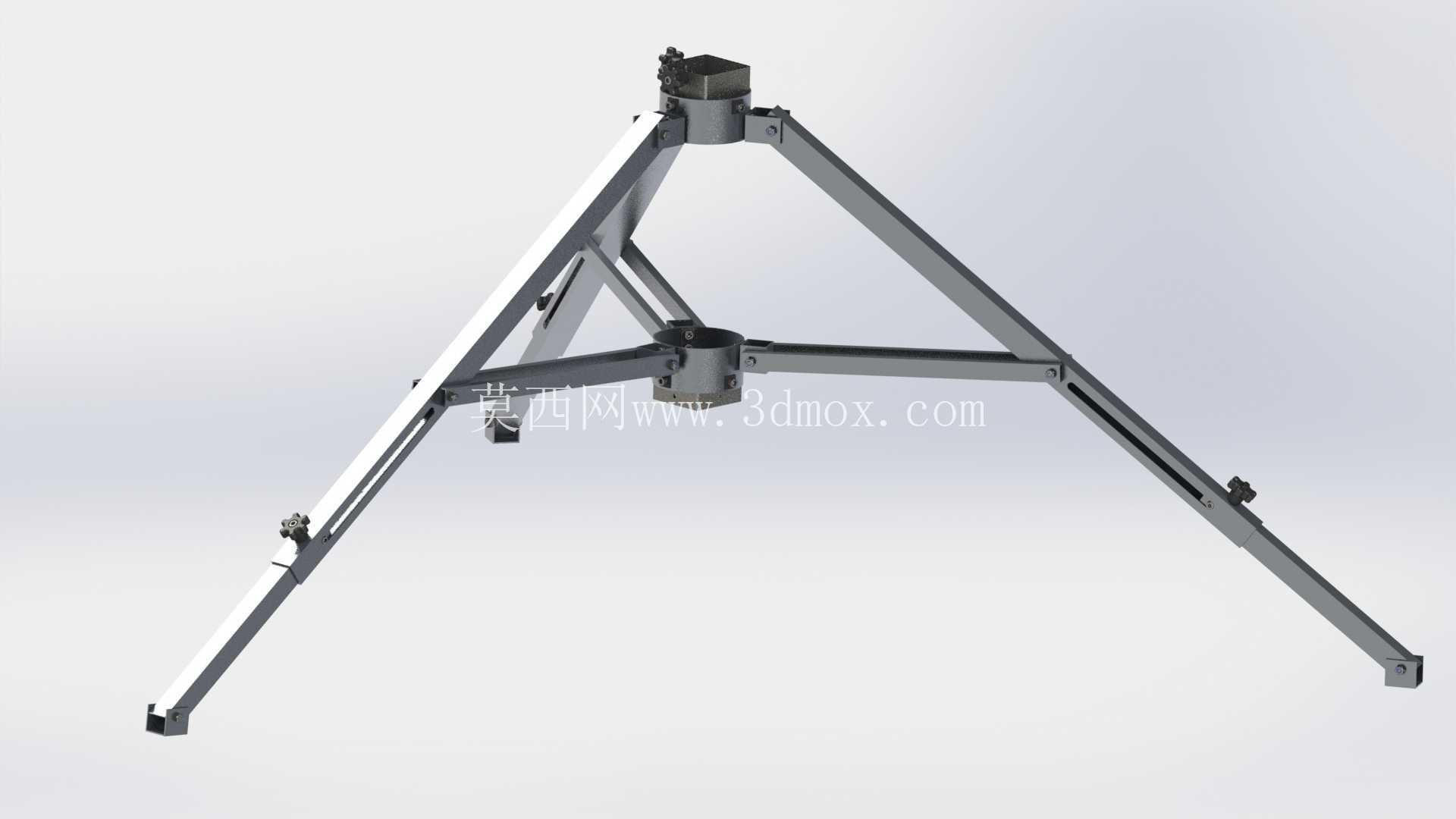

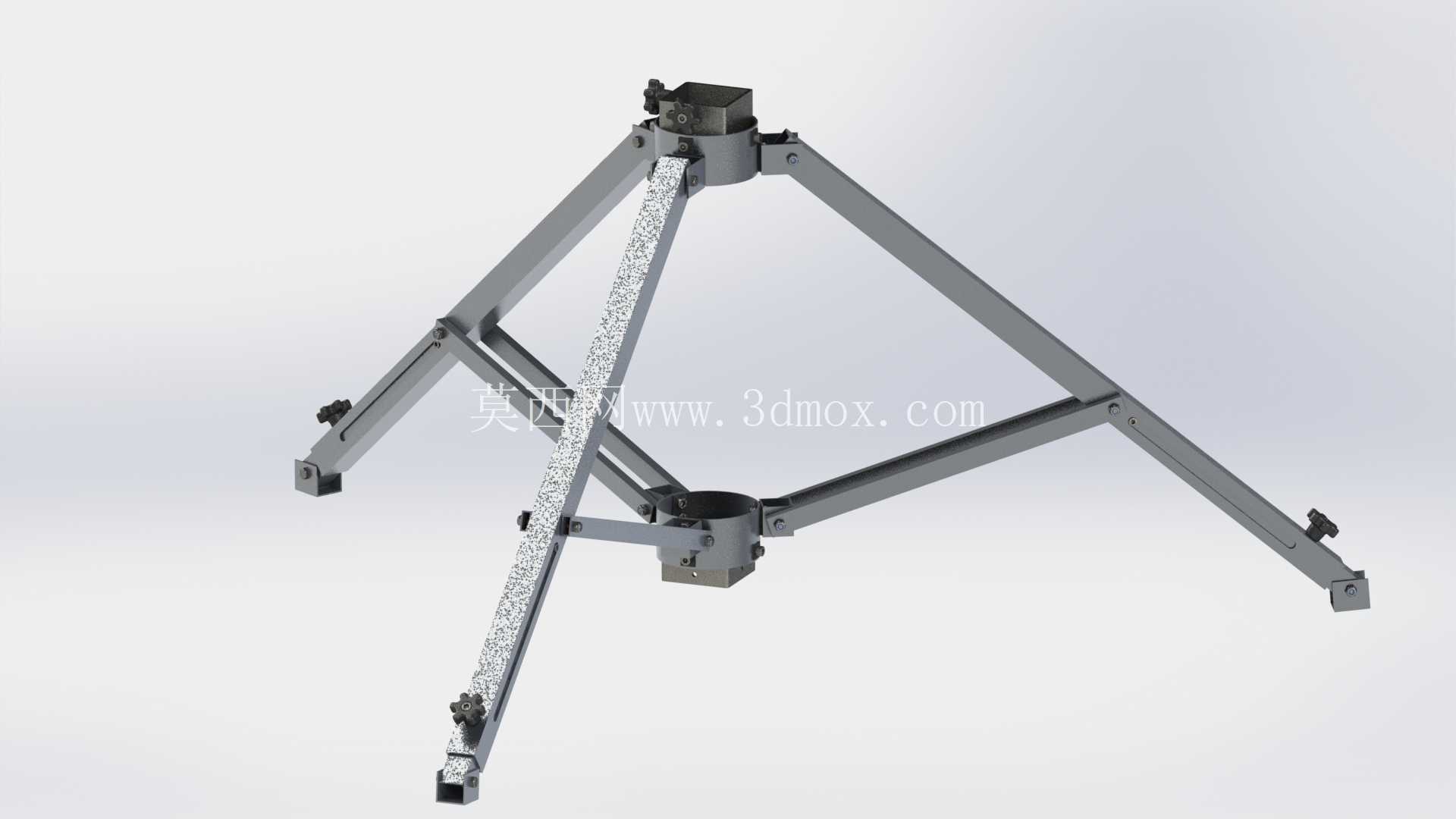

　　从结构布置看，支架采用中心毂体加三向辐射支腿的形式。顶部承载座用于对接设备下部接口，中部节点承担支腿展开后的定位与受力传递，支腿之间设置横向连杆，使三条腿在张开后形成稳定的空间三角体系。单纯依靠腿管与中心座铰接，虽然能够折叠，但在受侧向风载或设备偏置载荷时容易出现张开角度变化；增加连杆后，支腿的外展范围被约束，整体抗扭和抗侧移能力明显提高。这对于天线类载荷尤其重要，因为天线不仅有自重，还会受到风荷载和线缆拖拽力，支架若产生缓慢偏转，会直接影响指向精度。

　　支腿主体选用方形截面铝管，兼顾了轻量化和截面抗弯效率。与圆管相比，方管在夹具压紧、滑块导向和附件贴装方面更便于处理，平面侧壁有利于锁紧螺钉、衬套和导向件形成稳定接触。腿管内部或端部配置青铜衬套作为滑动轴承，使伸缩段在反复抽拉时保持较低磨损。青铜材料与铝管配合时，能够避免同类金属直接摩擦造成的拉伤和咬合，在野外粉尘、轻微腐蚀和缺少频繁维护的条件下更可靠。伸缩锁紧通过转动螺丝手柄完成，操作人员不需要额外工具即可调整腿长；锁紧点应落在腿管重叠区段，以保证夹持长度和接触刚度，避免只压住端部造成局部压痕。

　　顶部安装接口考虑了多种设备下部结构的适配。支架可通过螺钉连接在天线下部，并能适配60毫米×60毫米方管或直径60毫米圆管构成的设备立杆。这个安装边界决定了它更适合中型便携载荷，而不是大型固定塔架设备。设计时需要关注安装座与立杆之间的接触方式：对方管应保证压板或夹持面与管壁平面贴合，对圆管则应通过V形面、弧形垫块或抱箍形成线面结合，防止圆管在振动中转动。若上部设备重心较高，还应在安装后检查支腿张开半径与重心投影的关系，确保载荷重心始终落在三支腿接地端点围成的区域内。

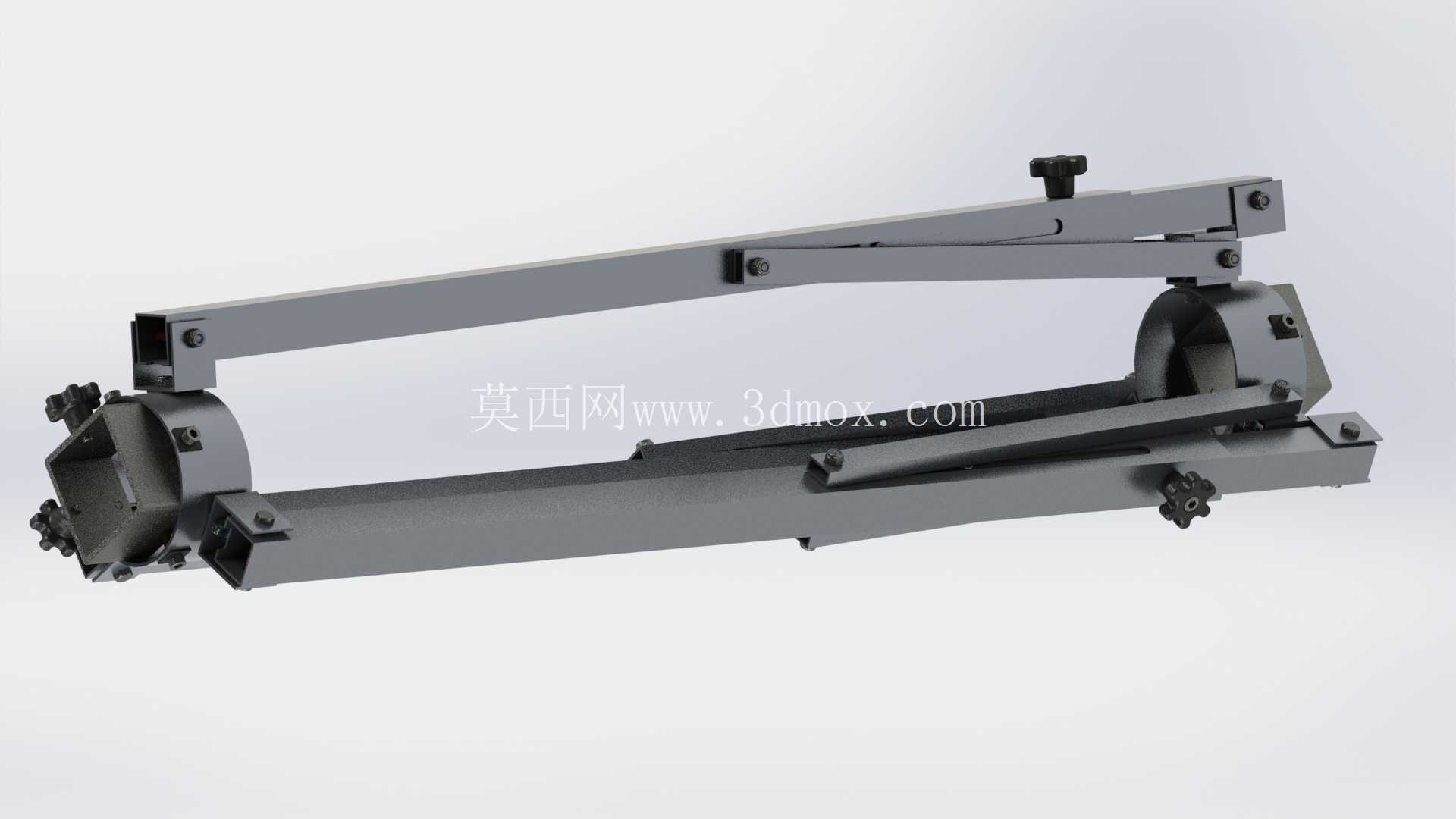

　　支腿展开后，最大腿端展开半径可达到约850毫米，这一尺寸为支架提供了较宽的支撑底面。折叠状态下，水平放置时高度约210毫米、宽度约242毫米、长度约861毫米，说明该结构在收纳时仍保持较长的轴向尺寸，但横向轮廓较小，适合放入长条携行袋、车辆侧边箱或设备包装箱中。运输时应让三条腿收拢并与中心轴线近似平行，连杆随铰接点转动贴附，避免锁紧手柄外凸造成磕碰。现场部署时，先将支腿张开到预定角度，再根据地面高差逐腿拉出伸缩段；初步就位后不要立即全力锁死，应先观察上部设备水平状态，再微调较短或较低一侧的腿长，最后统一锁紧并复核接地情况。

　　这类支架的设计重点不在复杂外形，而在机构可靠性和使用边界。折叠机构要满足多次开合，铰接孔、衬套和锁紧件都需要承受反复载荷；伸缩腿则要在滑动顺畅与锁紧刚性之间取得平衡。间隙过大时，腿管会在承载后产生晃动；间隙过小时，粉尘进入后伸缩阻力增大。接地端宜采用防滑端头或可调脚垫，以提高在硬质地面、草地和碎石地面上的摩擦力。对于风载较大的开放场地，还可在腿端增加地钉、沙袋或拉索连接点，使支架从自身稳定扩展为锚固稳定。

　　建模时需要把折叠、部分安装和完全安装三种状态之间的运动关系表达清楚，尤其是中心毂、支腿铰接轴、连杆铰接点和伸缩腿的同轴关系。支腿长度变化不能只靠外观拉伸，应反映内外管重叠段、锁紧手柄位置和衬套安装空间。顶部安装座的孔位、夹持范围和螺钉避让区域也要与实际装配一致，否则后续工程出图或进行干涉检查时容易出现误判。整体重量约3.2至3.5千克，适合单人搬运，但这也提醒设计者不能通过无限增加壁厚来追求刚度，而应依靠方管截面、三角支撑布置和锁紧点优化来控制变形。
