八工位连续式垂直物料提升输送设备

　　这套八盘位连续提升装备主要面向多层厂房、跨楼层装配线以及仓储分拣区的竖向转运需求，在电商仓配、家电总装、食品包装和汽配加工场景里都能见到同类布局。设备承担的核心任务是把托盘、周转箱或工装载具从底层进料端连续抬升至顶层出料端，也可反向下行，把Z型、C型、F型、E型等不同进出料方位的工艺要求整合在同一套机架内，减少叉车往返和人工搬运带来的节拍波动。

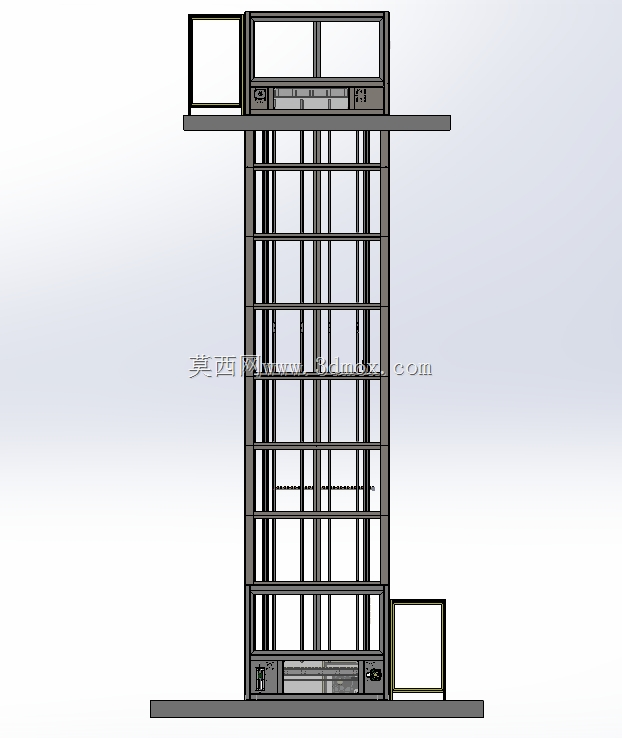

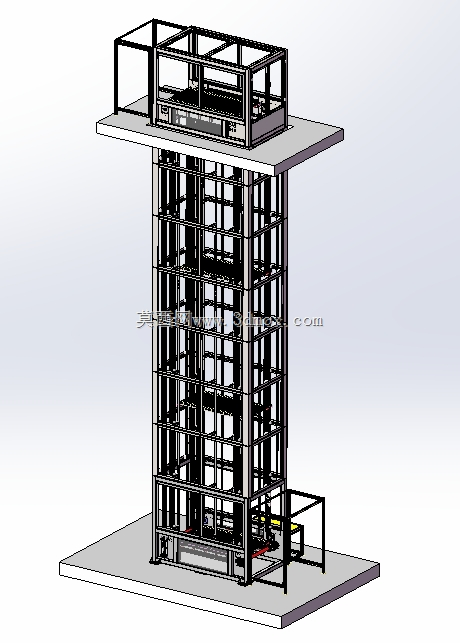

　　从结构上看，整机采用方管与型钢焊接成高耸框架，底部设置扩大的安装底板，顶部布置检修平台和防护围栏，中间段由多层横梁、立柱和斜撑组成稳定格构。竖向通道内布置牵引链条、承载托盘、导向轨道和张紧机构，八个承载盘沿闭环轨迹循环运行，进料与出料位置可根据车间动线布置在同侧、异侧或多进多出端。这样的设计避免了往复式升降机单次往返的空程浪费，托盘在回转过程中持续参与输送，单位时间内的过货能力更稳定。

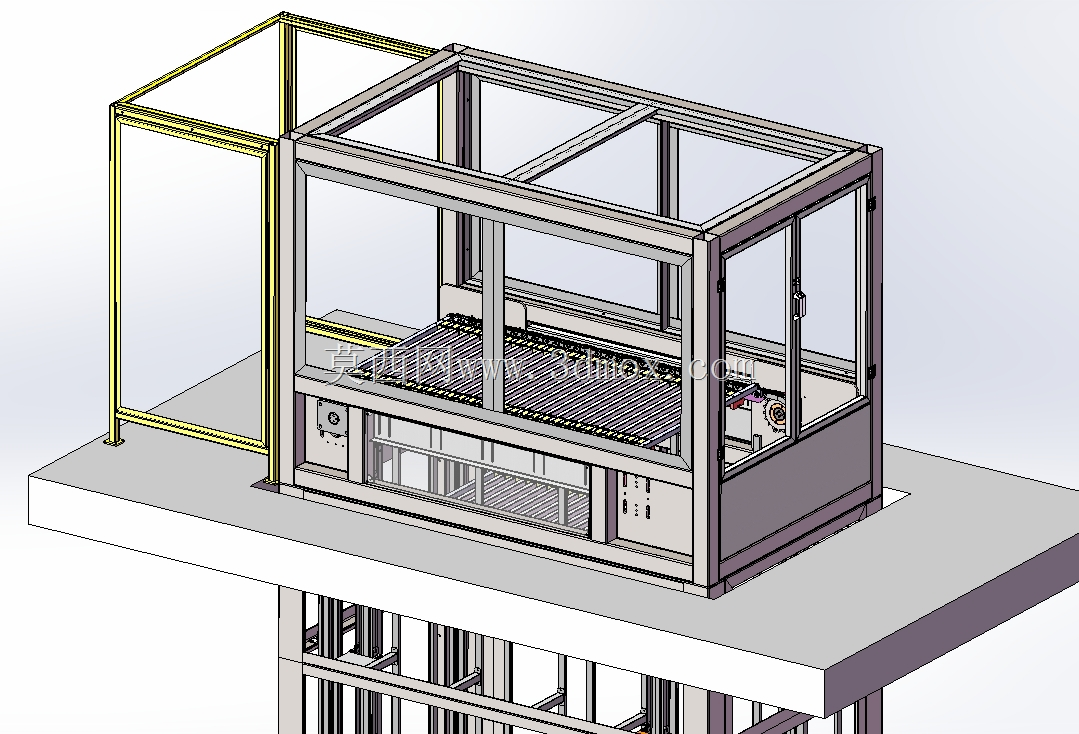

　　建模时先按厂房层高和输送物尺寸确定提升高度、托盘间距以及链条闭环长度，再反推立柱截面、横梁跨度和地脚布置。底部框架需要承受链条张紧力、动载冲击和偏载力矩，因此底板与主立柱连接处通常加焊加强筋；顶部平台则围绕驱动单元、维修空间和安全护栏展开，围栏高度、踢脚板和开口位置都要兼顾人员检修与设备运行边界。侧向护网和透明封板可在三维布局中先行占位，便于后续核对干涉区域。

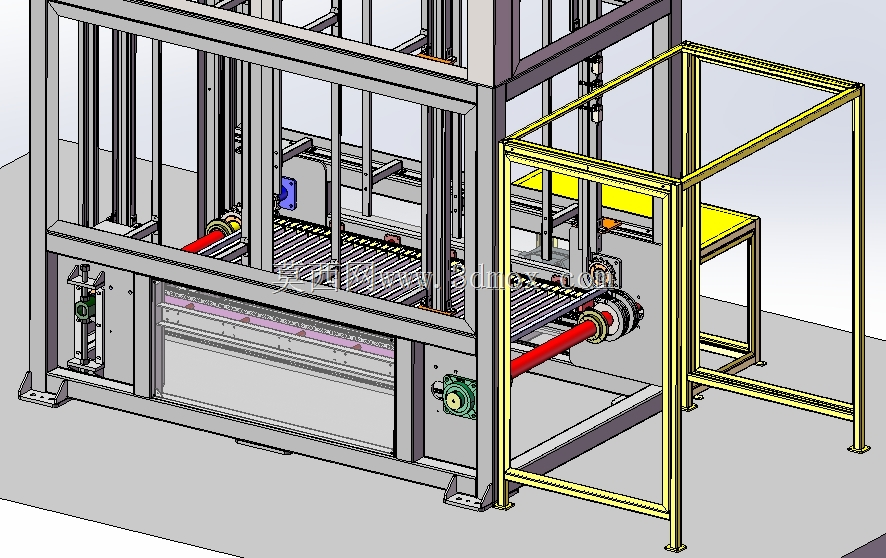

　　承载盘是直接接触货物的部件，盘面平整度、限位挡边和防滑支撑决定了周转箱在高速升降时是否偏移。轨道系统在转弯段和直段分别控制导向间隙，过紧会增加链条阻力，过松则容易引起托盘摆动。驱动端通常布置在顶层，便于维护电机、减速机和传动轴；张紧端放在底部或尾部，通过螺杆或滑块调节链条伸长量。传感器与止挡机构在入料、出料、满盘和空位处设置，用于和前后段辊筒线、皮带线或分拣设备联锁。

　　现场安装时，设备占地面积集中在竖向投影范围内，但底脚外围需要预留维护通道，进料端和出料端还要留出与生产线对接的直线段。吊装阶段应先竖立主框架并校正垂直度，再装入轨道、链条和托盘组件，最后连接顶部驱动与电气走线。若厂房层高较大，框架可分段制造、现场拼接，拼接面需保证螺栓孔位和焊接坡口一致。设备运行后，结构件主要承受周期性拉压与轻微振动，选型阶段应结合货物重量、托盘数量和提升节拍校核链条安全系数、驱动功率及机架挠度。

　　对于结构设计人员而言，该三维方案的价值在于把物流路径、设备外形、楼层开口和维护空间放在同一模型中校核：既能检查托盘在闭环运行中与立柱、护栏、平台梁的间隙，也能明确进出料口与车间输送线的标高关系。围绕多楼层连接、高层仓储和装配线周转，这类连续提升装置能够以较小平面占用完成稳定竖向输送，降低货物在多次转运中的磕碰风险，也让产线布局更加紧凑。
