四十八立方液化石油气罐式半挂车

　　这款罐式半挂车主要面向液化石油气的公路转运场景，常见于燃气储配站到工业用户、城市瓶装气供应站之间的中短途运输，也可在大型石化园区内承担液化烃介质的短距离倒运作业。整车采用三轴半挂布局，罐体为卧式承压圆筒结构，容积设定为48立方米，匹配常规牵引车头即可完成接驳，不需要对牵引端做特殊改装。

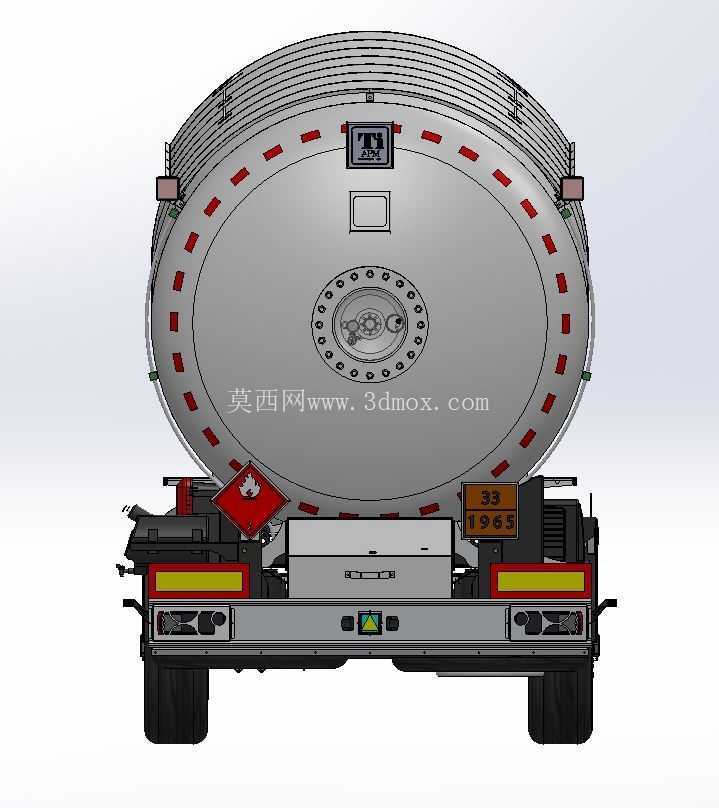

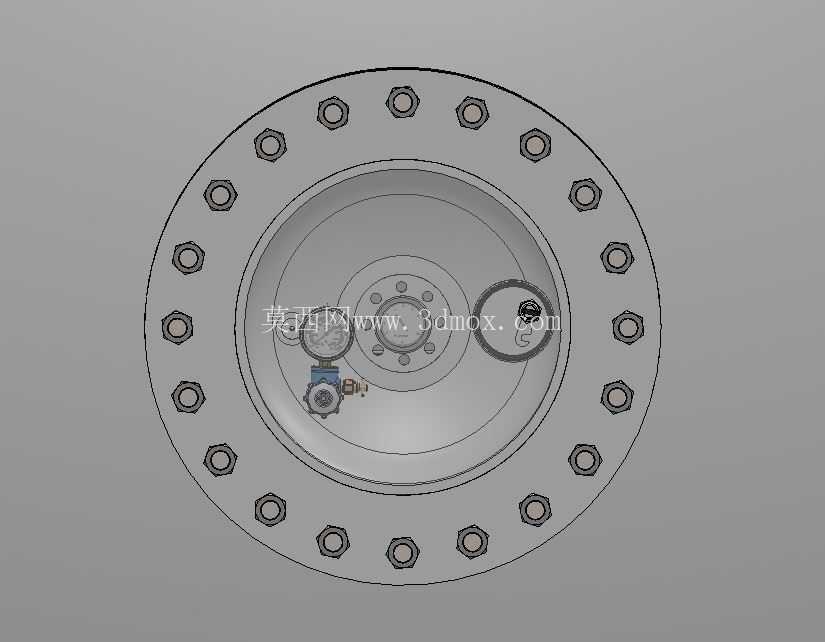

　　从实际使用逻辑来看，液化石油气属于常温加压储存的危化介质，罐体全程按压力容器思路设计：筒体采用等直径圆筒段搭配两端标准椭圆封头，封头周边布置一圈红色安全警示标识，端面上集成人孔、装卸管路接口、液位与压力检测元件的安装位。罐体顶部沿轴向均匀布置多组安全附件安装座，分别对应安全阀、紧急切断阀、操作人孔与气相平衡管路，所有外露接口都预留了操作维护空间，日常巡检时人员可沿罐体侧部的防护走道抵达各个操作点位。

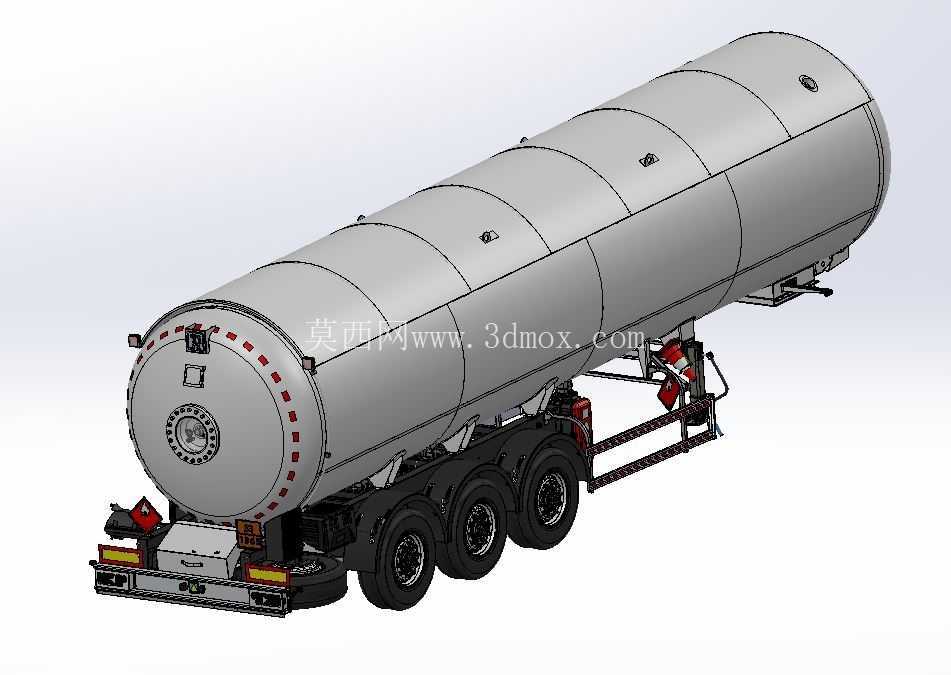

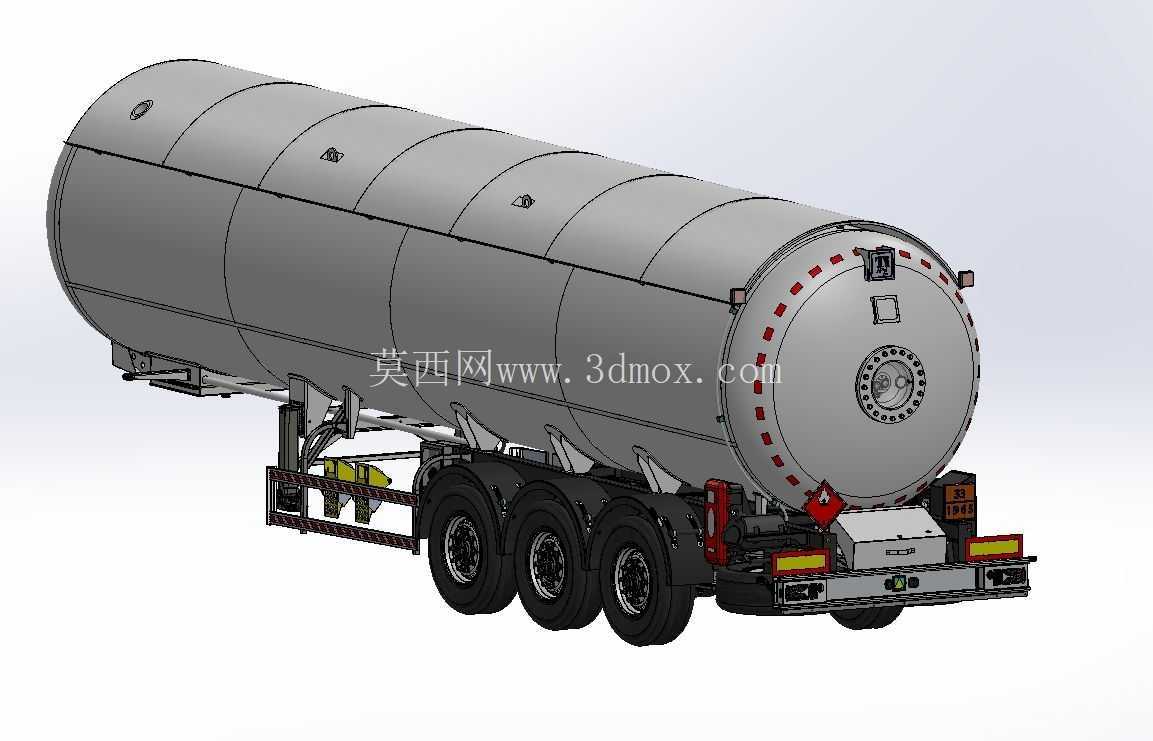

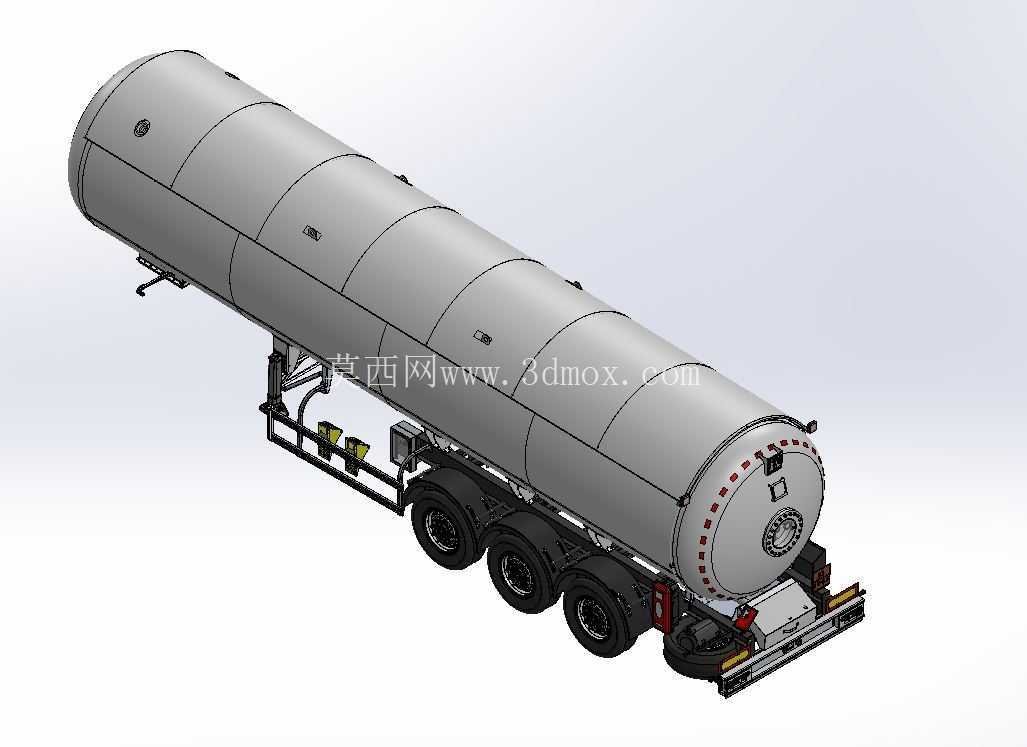

　　行走部分采用三轴并装的半挂车桥，搭配重载钢板弹簧悬架，车桥上方设置整体式支撑托架，罐体通过多组V型支座与车架主梁固定，支座与罐体之间预留垫板分散应力，避免局部承压过载。车架尾部集成完整的后防护装置、尾灯组与牌照安装位，侧面设置贯通式防护栏，既符合道路车辆安全规范，也能在低速剐蹭时保护罐体下部的装卸管路。罐体前端下方布置半挂牵引销，与牵引车的鞍座直接配合，支腿结构设置在罐体前部两侧，脱挂时可独立支撑整车满载重量。

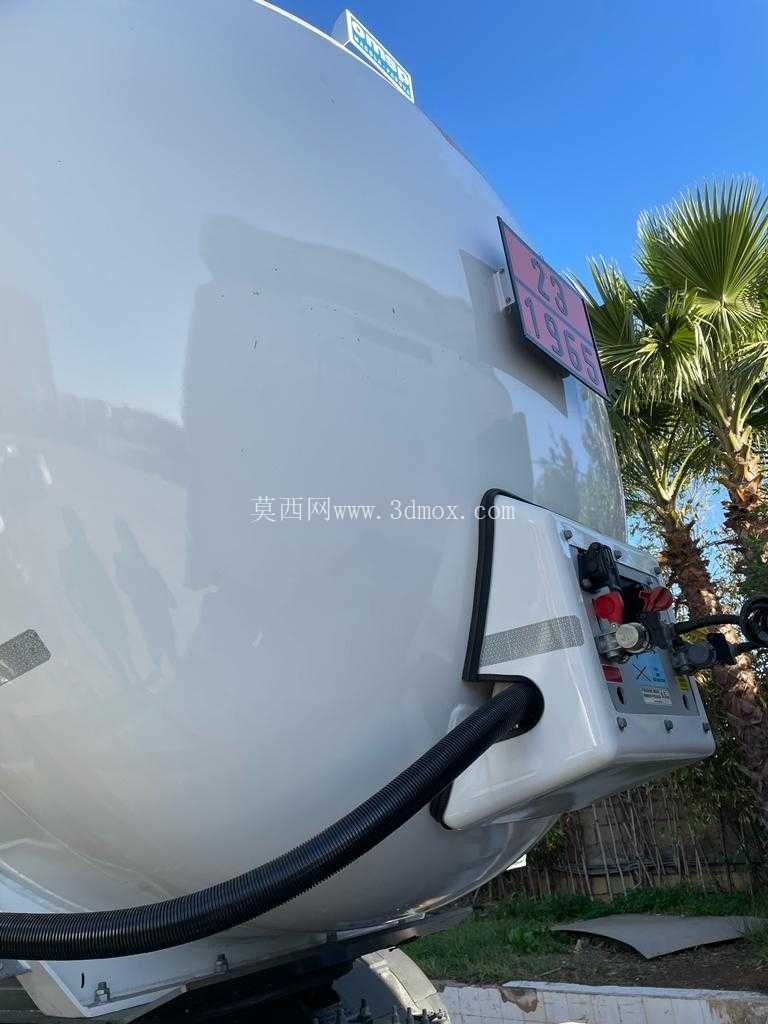

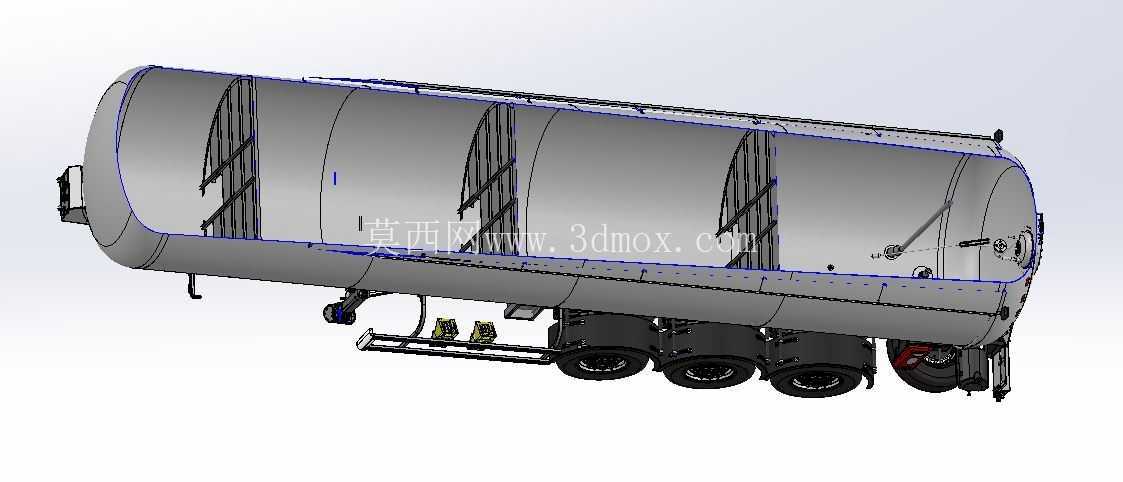

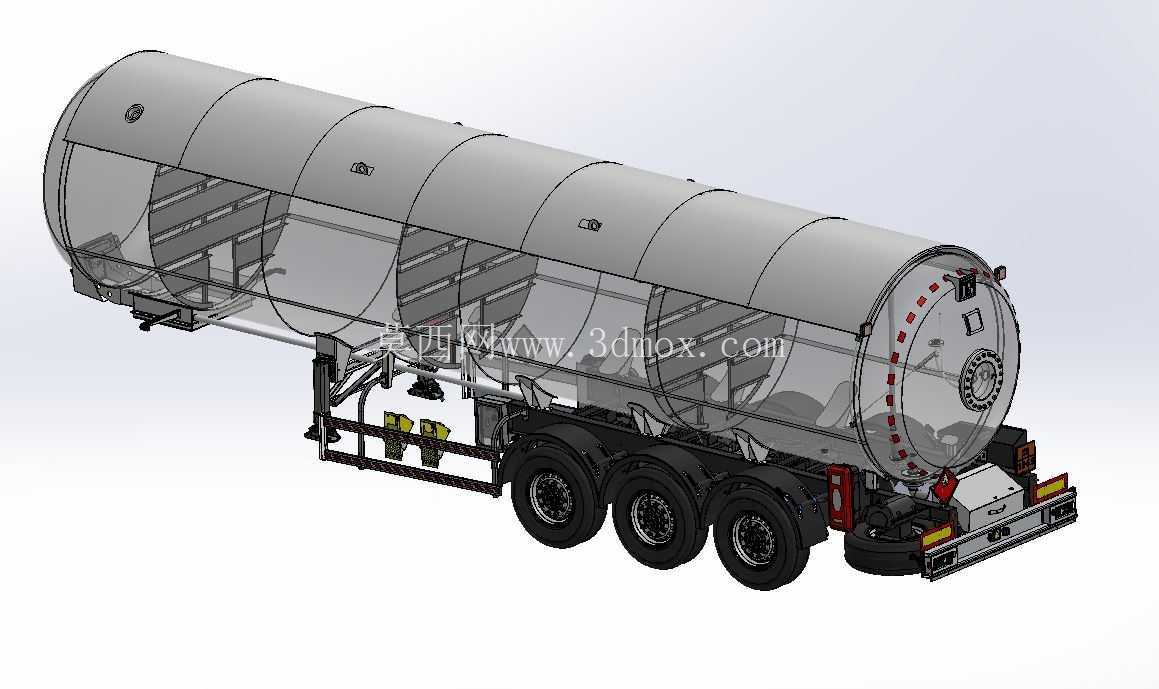

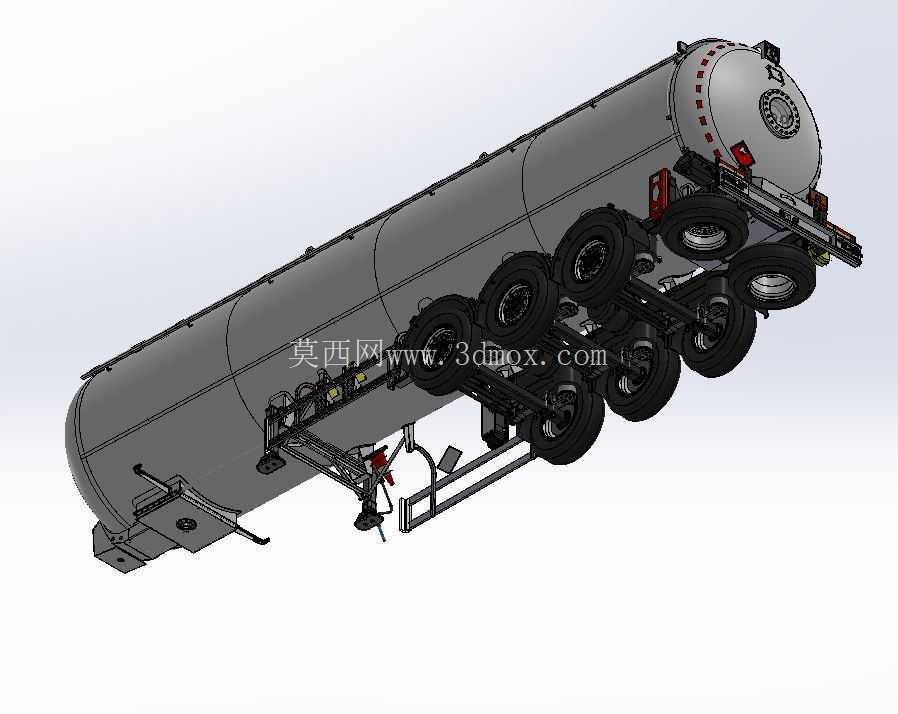

　　建模过程中优先还原了工程现场的装配关系：罐体筒体按分段卷板拼接的逻辑拆分，环焊缝位置对应图中筒体表面的环形分隔线，封头与筒体的对接边、支座焊接位、管法兰连接面都保留了真实结构特征。管路部分区分了液相与气相通路，罐体底部的装卸阀组集中布置在侧下方操作区，搭配紧急切断装置的安装支架，操作人员站在地面即可完成大部分装卸操作，不需要频繁登高。

　　外形边界方面，整车长度、高度与宽度都符合常规道路危化品运输车辆的限值，罐体直径与半挂车架的宽度匹配，整车重心控制在合理区间，三轴的轴荷分配经过平衡，满载状态下各轴载荷均匀，不会出现单轴超载的情况。安装接口上，牵引销的高度、轮距、悬架安装孔位都沿用通用半挂车的标准尺寸，配套的制动气室、轮胎、车桥都可以选用市面通用的重载挂车配件，后期维护替换成本较低。

　　结构设计上重点考虑了承压罐体的受力特性：圆筒段壁厚均匀，封头采用冲压成型的椭圆结构，相比平封头大幅降低内部压力带来的端部应力，罐体外部不需要额外加装大量加强筋，仅在支座受力位置、人孔开孔周边做局部补强。罐体内表面光滑无冗余凸起，既减少介质残留，也方便定期开罐检验时清理内壁。整车的色彩区分也贴合实际使用习惯：罐体主体采用银灰色金属质感，车架、车桥与挡泥结构为黑色，安全警示部位用红色标注，操作阀件区域预留黄色标识位，现场作业时可以快速识别危险点位与操作区域。

　　针对三维设计从业者来说，这套模型完整覆盖了罐式危化品半挂车的核心结构层级：从罐体承压壳体、外部附件、行走悬架到牵引连接、防护系统都做了对应还原，在做同类压力容器运输车的方案选型、结构校核或者演示动画制作时，可以直接参考各部件的相对位置与装配逻辑，不需要从零梳理罐车的整体布局关系。
