三十立方液罐半挂运输拖车结构

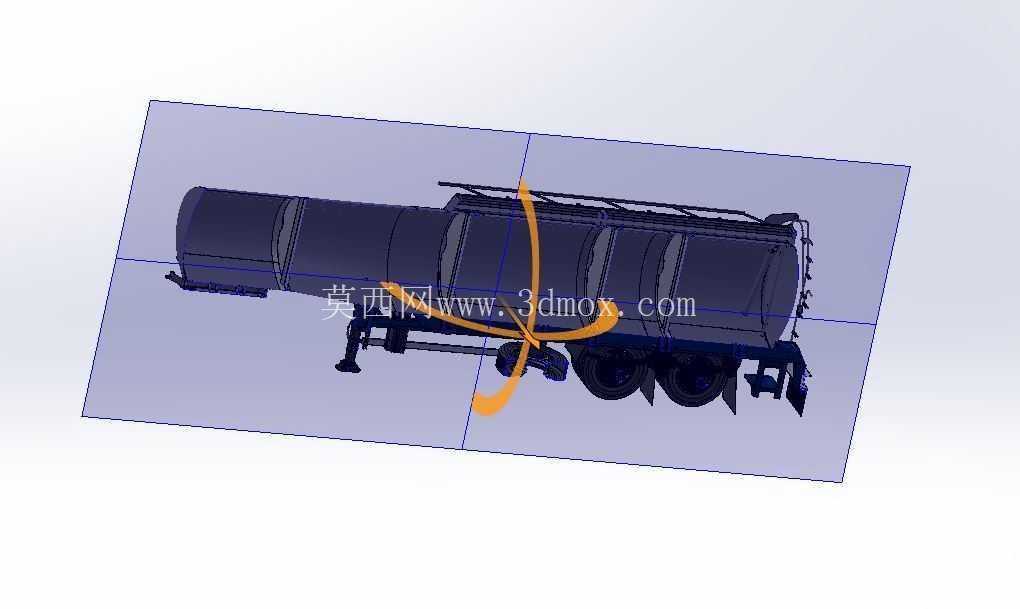

　　该三维结构围绕大容量卧式储液半挂车展开，罐体有效容积按三十立方级布置，主要服务于散装水、非腐蚀性液态物料或工地临时供水转运场景。在矿山道路、基建现场、市政抢修和短途物料倒运中，这类罐式拖车常与牵引车头配合使用，依靠半挂支承结构完成驻车、接挂和行驶转换。模型把罐体、行走机构、支承腿、侧防护、管路附件和顶部走台整合在同一装配中，能够直观检查罐体与底盘之间的空间关系，也便于在方案阶段评估加注口、卸料位置、检修通道和车辆通过性。

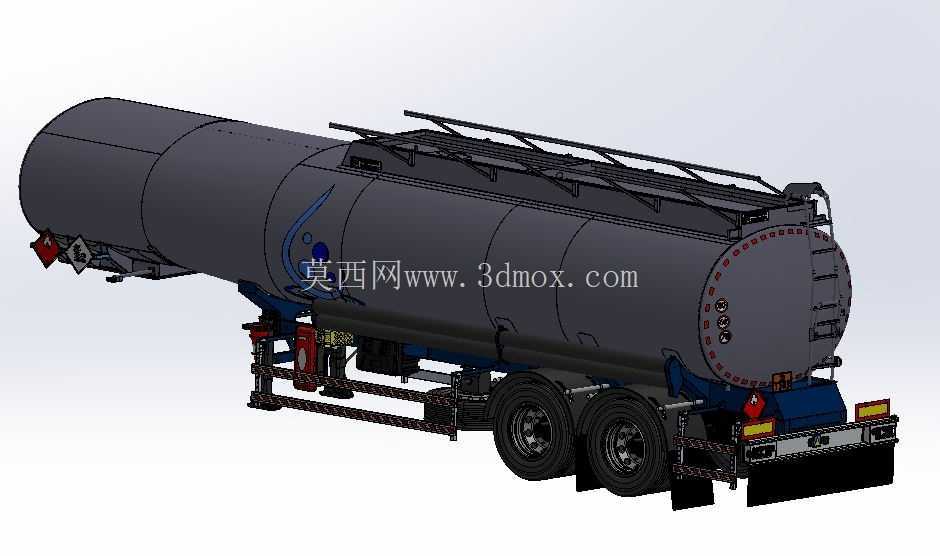

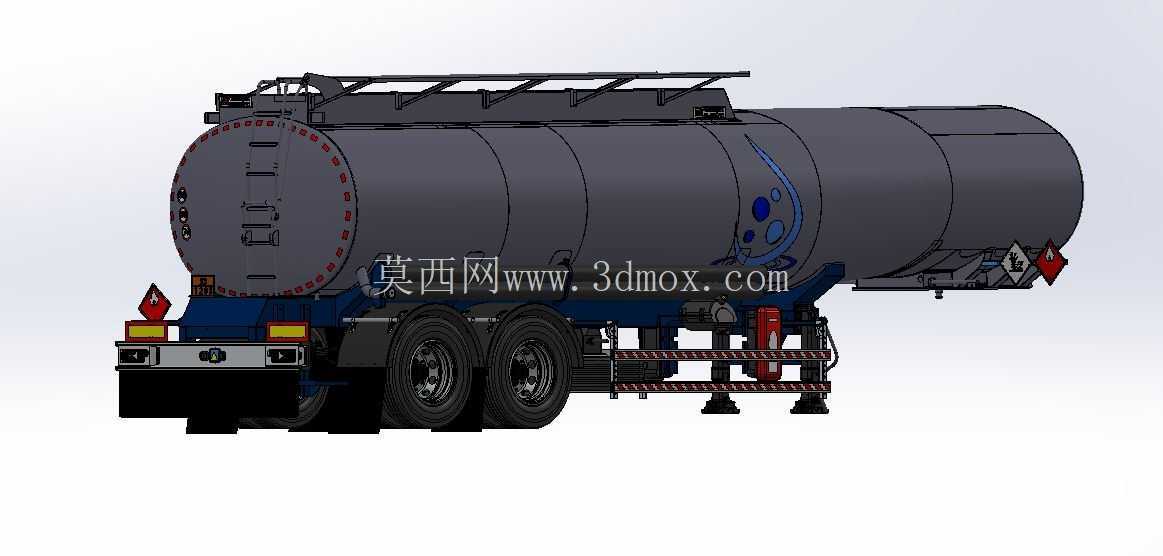

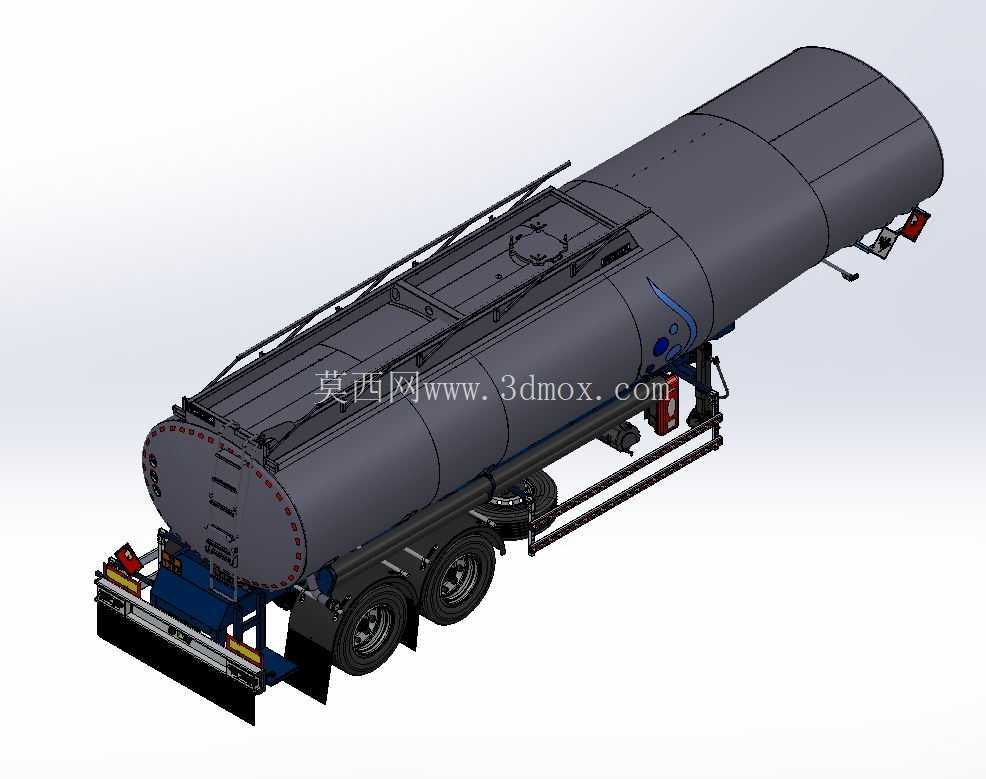

　　罐体采用卧式圆筒形式，前后封头与筒身形成连续储液空间。圆筒截面在承压和自重控制之间比较均衡，筒内液体重量通过底部鞍座或承托梁传递到挂车骨架。设计时不能只看罐体外形，还要关注满载状态下液体对筒身、封头和支承区的局部载荷，尤其是车辆起步、制动和转弯时，液体会产生纵向与横向晃动，若内部缺少防波结构，底盘会承受明显冲击。模型中罐体上方设置了连续走台和护栏，便于人员到达罐顶进行开盖检查、清洗和作业；侧部可见管路、阀件及操作附件，底部则保留了管道布置和装卸接口的空间。

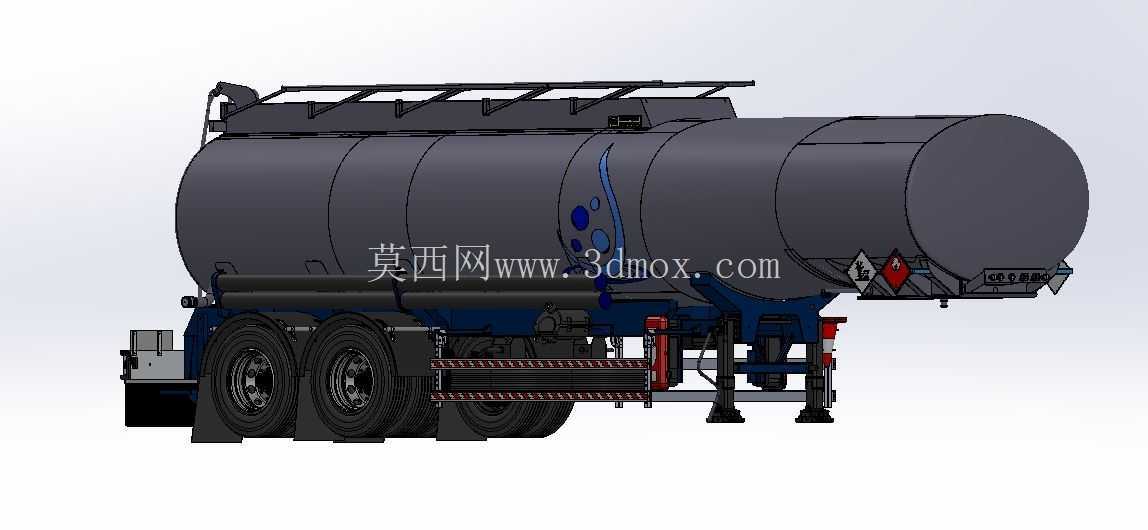

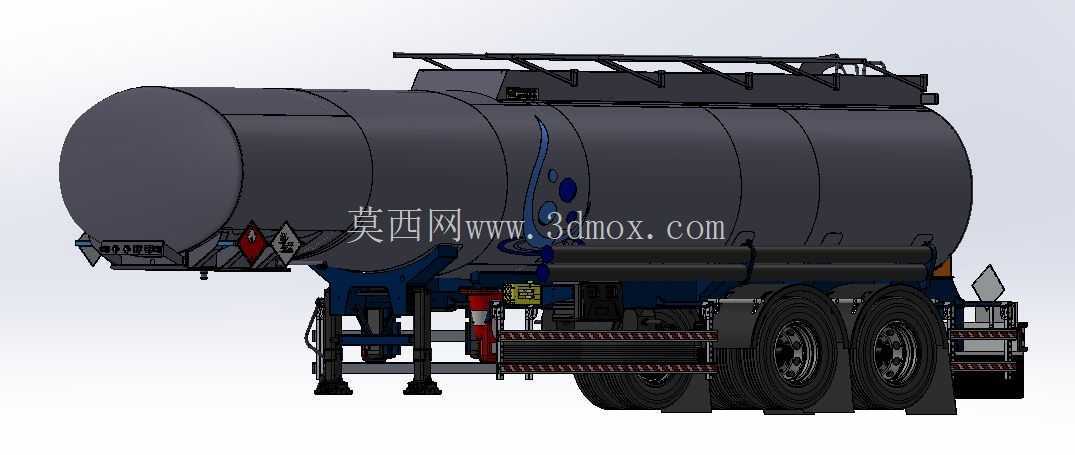

　　行走部分采用三轴半挂布置，轮胎并列形成较宽的承载面，适合承担罐内液体带来的集中垂向载荷。车轴、板簧或悬挂支座、制动气室、轮毂和挡泥区域在模型中均有体现，结构重心集中在罐体中后段，这与半挂车牵引座受力分配密切相关。前部支腿在脱离牵引车时承担静载，接挂时需要收回并锁定；若支腿位置、高度或加强梁布置不合理，驻车时会出现罐体前倾、支腿失稳或车架局部应力过大的问题。模型对支腿伸缩段、底座、连接横梁和附近底盘加强区进行了表达，可用于检查支腿落地后的操作空间。

　　外形边界方面，罐体外径决定整车宽度、高度和侧倾稳定性，长度则影响轴距分布、转弯扫域和牵引销附近载荷。顶部护栏、走台踏板和人孔区域会增加整车高度，侧面管路、阀箱和防护梁会占用横向空间，后下部防护装置又关系到追尾防护和离地间隙。建模时需要把这些外伸件一并纳入包络体，而不是仅以罐体圆柱面判断车辆边界。对于罐式半挂车，最低离地高度、后悬长度、牵引销位置、轴荷分配和回转半径都应协同校核；罐体中心线过高会提高整车质心，弯道侧倾风险增大，罐体过低则可能压缩底阀、管道和后桥跳动空间。

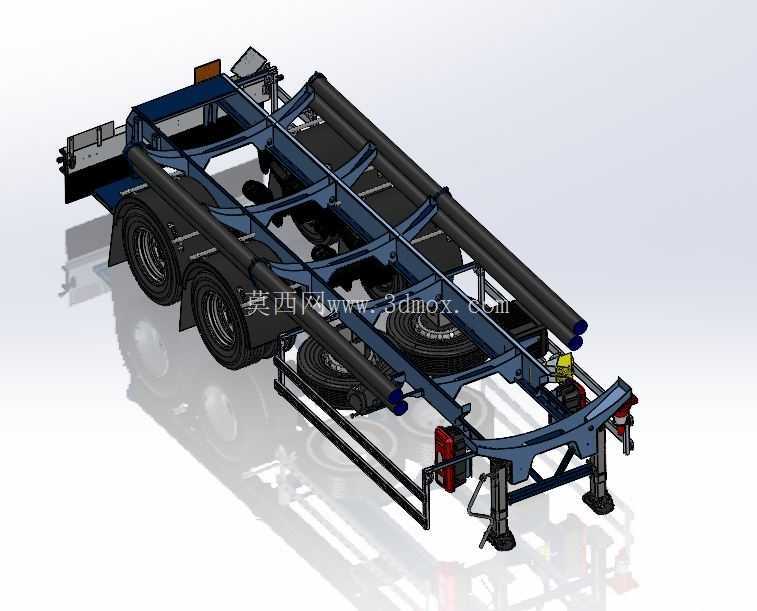

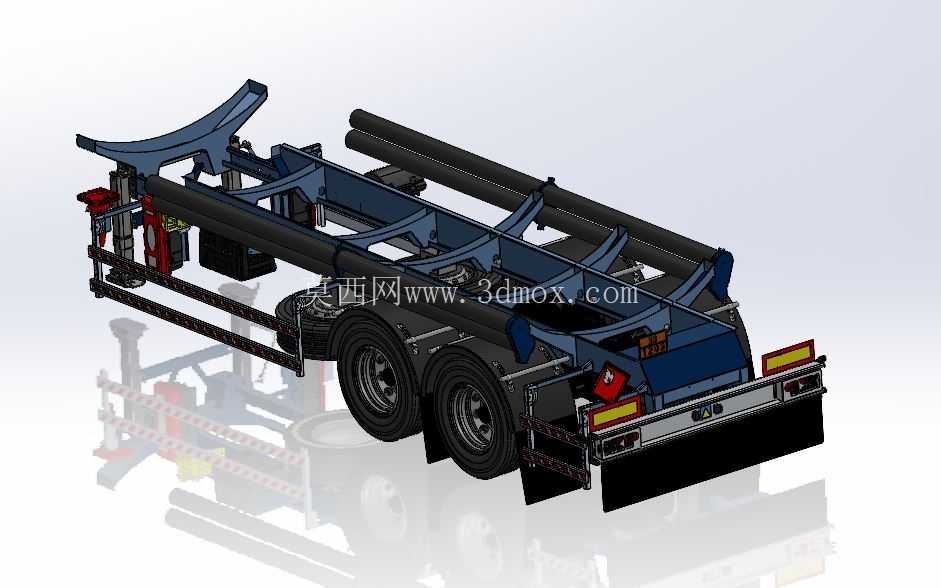

　　底盘框架承担罐体与行走系统之间的载荷传递，纵梁、横梁和斜撑需要在支承腿、牵引销、悬架安装区形成连续传力路径。罐体下部并非简单放置在平面架上，而是通过鞍座、垫木或焊接支撑区与骨架贴合，局部连接位置要考虑应力扩散。侧面防护和后部防护既满足道路作业安全，也能减少人员误入和低速碰撞损伤；模型中红白反光标识、侧护栏和尾部结构的位置，为后期出工程图、布置灯具和安装标识件提供了参考。

　　管路设计上，罐顶进料、罐底出料、排气和清洗通道应避免相互干涉。侧面操作区要保证阀门手轮、软管接头和踏板之间留有作业距离，冬季使用场景还需考虑管路排空和保温空间。若运输介质为水，罐体内部可设置防波板以降低液体冲击；若用于其他液体，则需结合密度、腐蚀性和清洁要求调整内衬、密封件和阀门口径。该模型把储液罐、半挂底盘和操作附件作为完整装备表达，适合在专用车结构设计中进行总布置校核、安装边界检查、装配关系梳理及后续工程细化。
