33立方碳氢化合物罐式运输半挂拖车

　　该三维作品呈现的是一款面向液态碳氢化合物公路转运场景的三轴罐式半挂拖车，罐体有效容积约33立方米，主要服务于炼油厂、油库、化工园区、港口物流场站与下游分销站点之间的中短途燃料及轻质烃类介质转运作业。这类装备在危化品物流体系中承担着散装液态货物公路干线与末端配送的核心载体职能，相比固定式管线输送，罐式半挂车能够灵活覆盖分散的装卸点，适配多批次、多点位的调度需求，在成品油、轻质燃油、工业溶剂等碳氢类介质的区域配送中应用十分普遍。

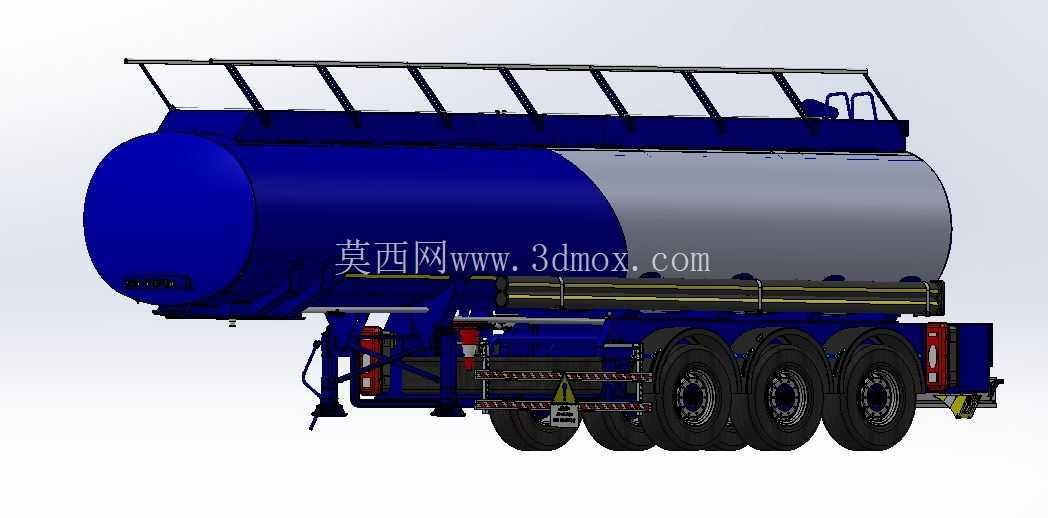

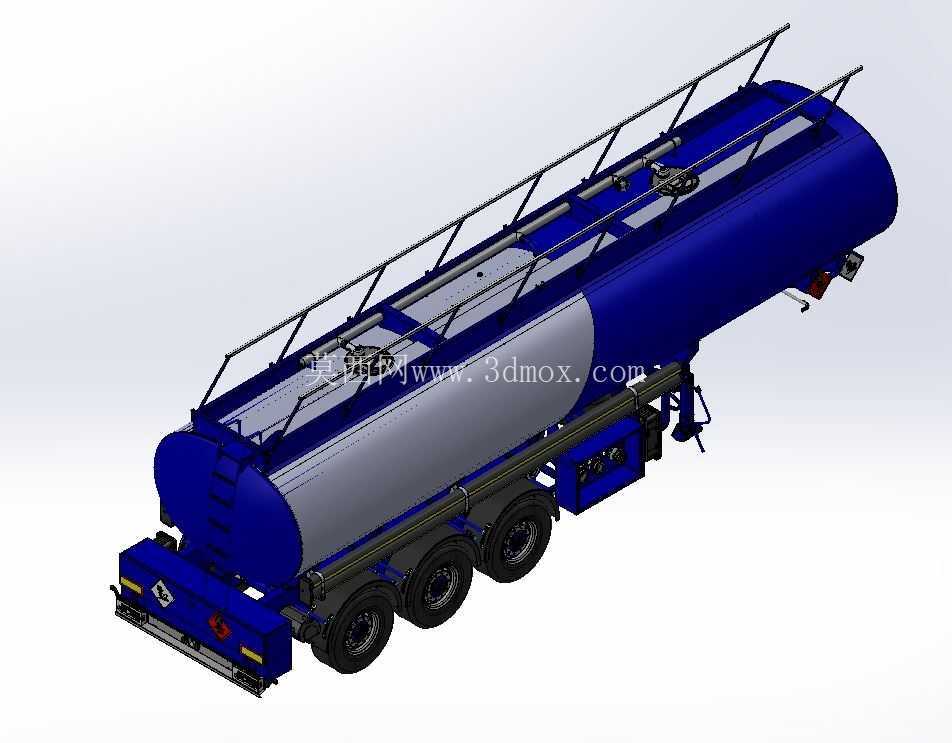

　　从结构布局来看，整车采用卧式圆筒承压罐体搭配三轴半挂行走机构的经典构型。罐体为主体承载与储容部件，圆筒形截面在内部液体静压与运输动载作用下具备均匀的环向应力分布，能够在控制壁厚的前提下获得较好的结构刚度与承压能力；罐体两端采用碟形或椭圆形封头过渡，降低端部应力集中，同时为内部清洗、检修预留人孔接口条件。罐体顶部沿纵向布置贯通式操作走道与防护栏杆，走道采用格栅或防滑板面设计，供作业人员在装料、量油、检修阀件时通行，两侧护栏提供临边防护，顶部还集中设置装料口、透气阀、量油孔、防溢流探头等工艺附件，满足顶部装卸作业的操作与安全要求。

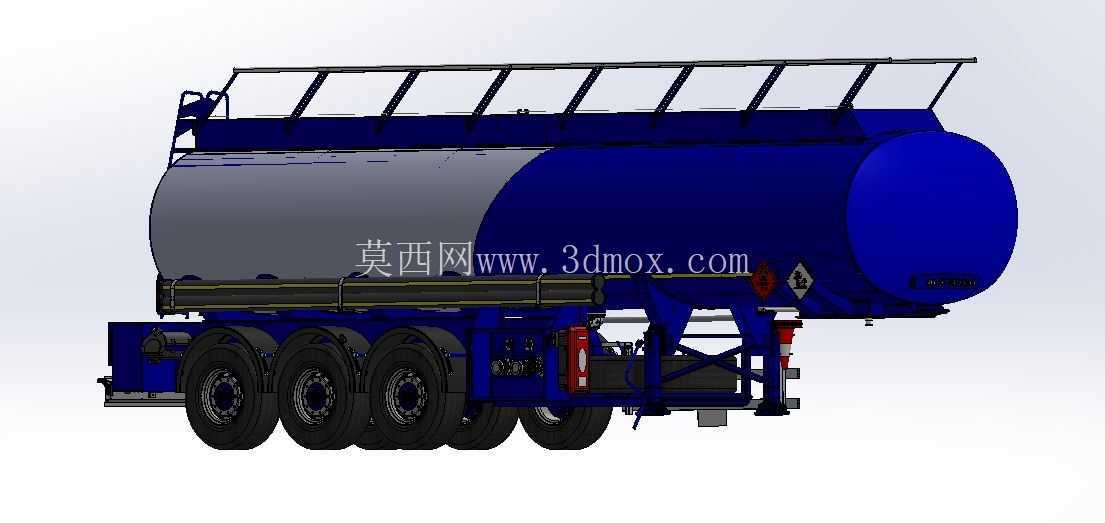

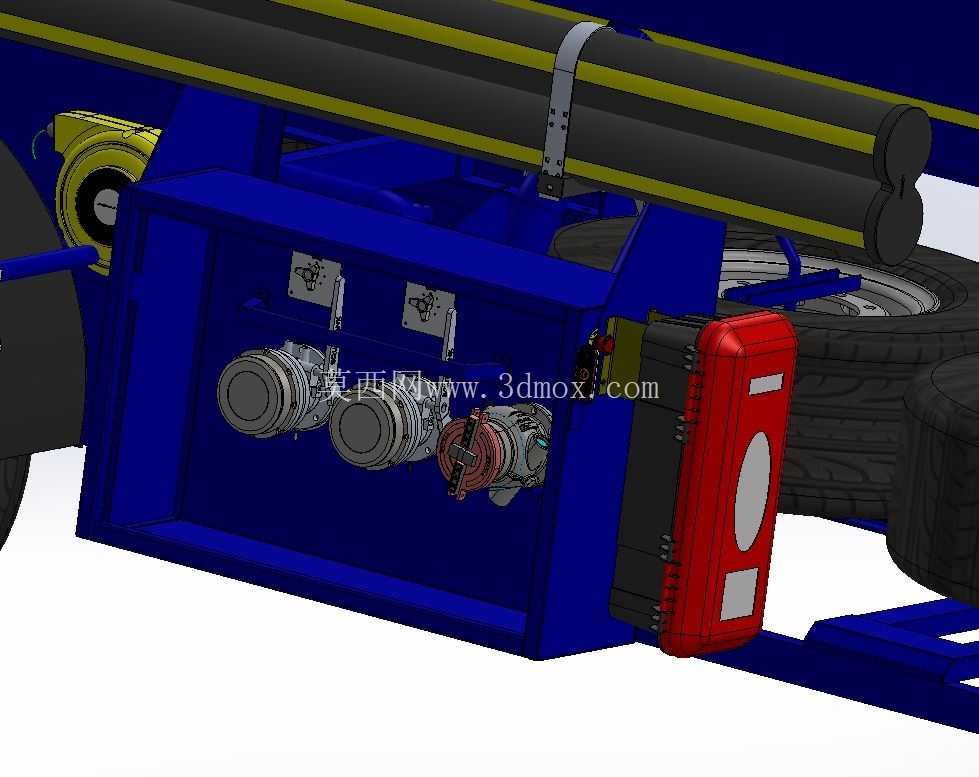

　　罐体底部沿纵向铺设卸料管路与操作阀组，侧下方设置装卸操作箱，集成卸料阀门、紧急切断装置、管路接口与相关安全附件，便于场站装卸软管快速对接。罐体侧面张贴危化品标识与介质警示标记，车尾与侧部设置反光标识与防护结构，符合道路危险货物运输装备的安全配置逻辑。车架部分采用纵梁加横梁的焊接承载结构，前部通过牵引销与牵引车鞍座连接，承担竖向承载与纵向牵引、制动载荷的传递；后部布置三轴空气悬架或钢板弹簧悬架，搭配双轮胎组，多轴布局能够有效分散轴荷，满足公路法规对单轴载荷的限制要求，同时在满载工况下保证行驶稳定性与轮胎接地性能。

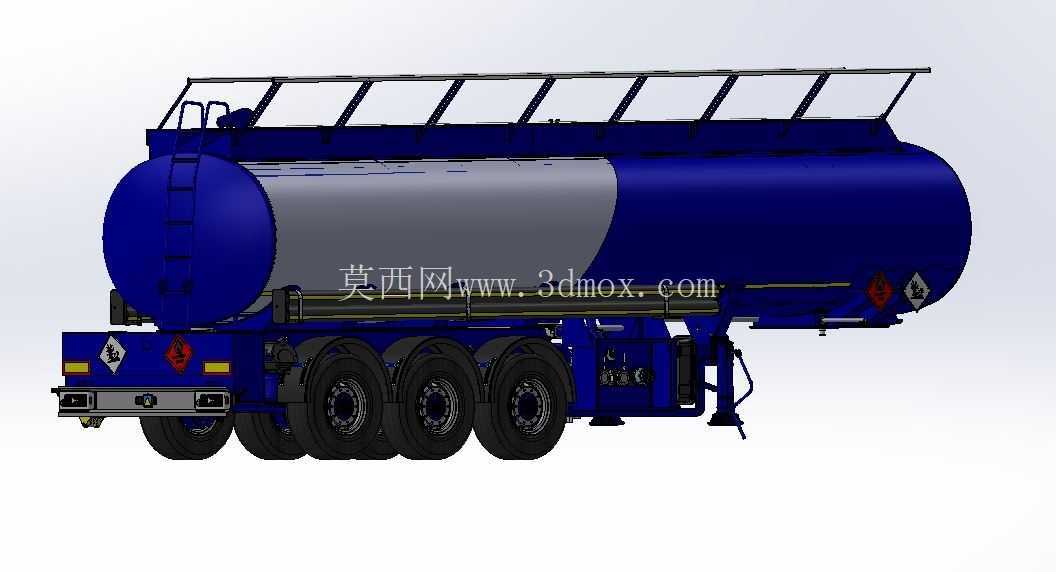

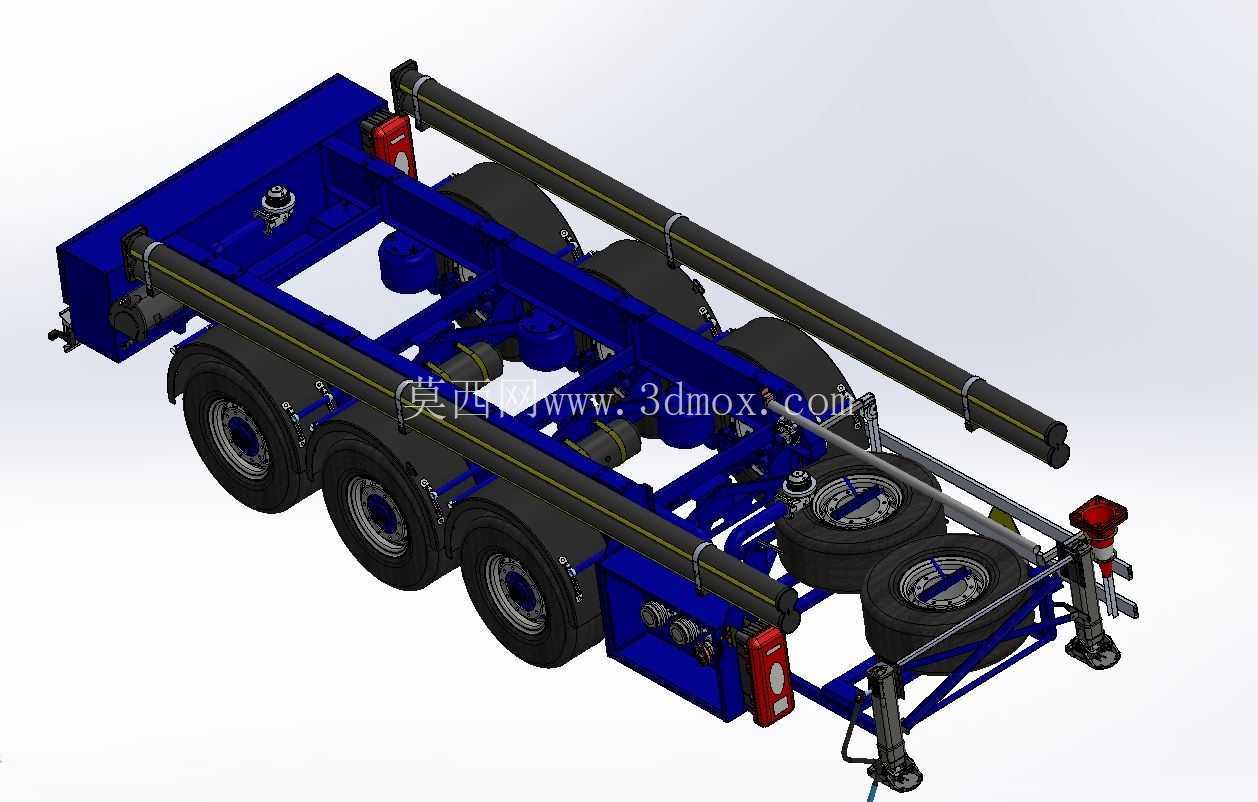

　　建模过程中需要重点处理罐体与车架的装配边界：罐体通过鞍式支撑座与车架纵梁连接，支撑座处设置垫木或弹性垫层，兼顾承载与变形协调；牵引销区域的牵引板需与车架前部加强结构匹配，保证牵引载荷可靠扩散；悬架系统的板簧、车轴、轮毂、制动气室与轮胎按实际装配关系分层建模，还原行走机构的运动空间与安装位置。侧向防护栏、后下部防撞装置、支腿、灭火器筒、挡泥板以及气路、电路接口等附件均需在整车坐标中准确定位，避免与罐体、管路发生干涉。

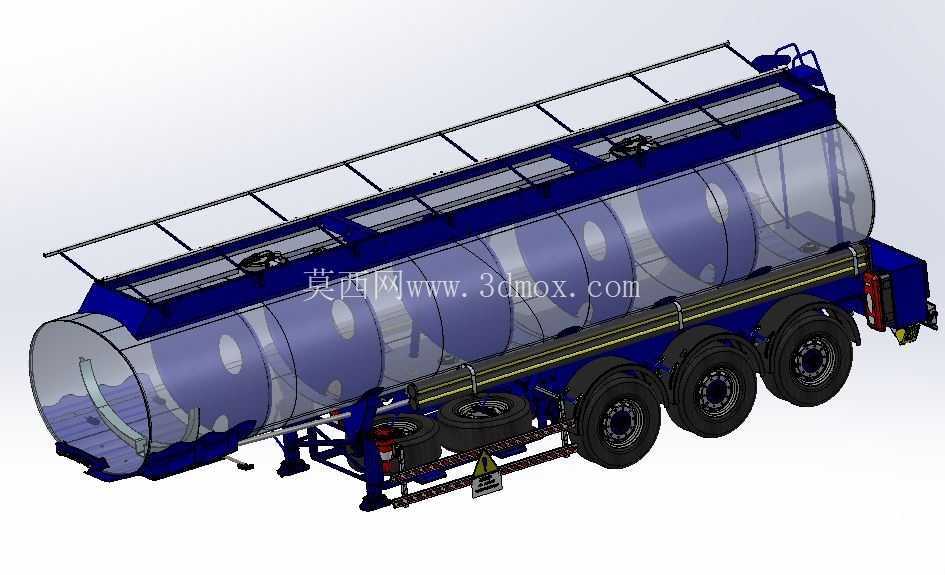

　　在尺寸与边界方面，这类33立方米级罐式半挂车的总长、总宽、总高需控制在道路车辆外廓尺寸限值范围内，罐体直径与长度依据容积和轴荷分配综合确定，三轴布置使满载轴荷均匀分布，转弯时挂车轨迹与牵引车形成合理的内轮差通道。设计时还要校核罐体满载液体在制动、加速与弯道工况下的晃动冲击，罐内可设置横向防波板，减轻液体 surge 对罐体和行驶稳定性的影响；防波板同时增强罐体筒体的内部刚度，抑制薄板在负压或动载下的变形。

　　对于结构设计与装备选型人员而言，该模型可用于罐式半挂车总体布置校核、装卸管路走向梳理、悬架与车架承载关系分析，以及危化品运输车辆上装附件的空间干涉检查；在三维教学与方案演示中，也能够清晰展示罐车从牵引连接、储容罐体、安全附件到多轴行走系统的完整构成逻辑。
