液态危化品罐式运输半挂拖车

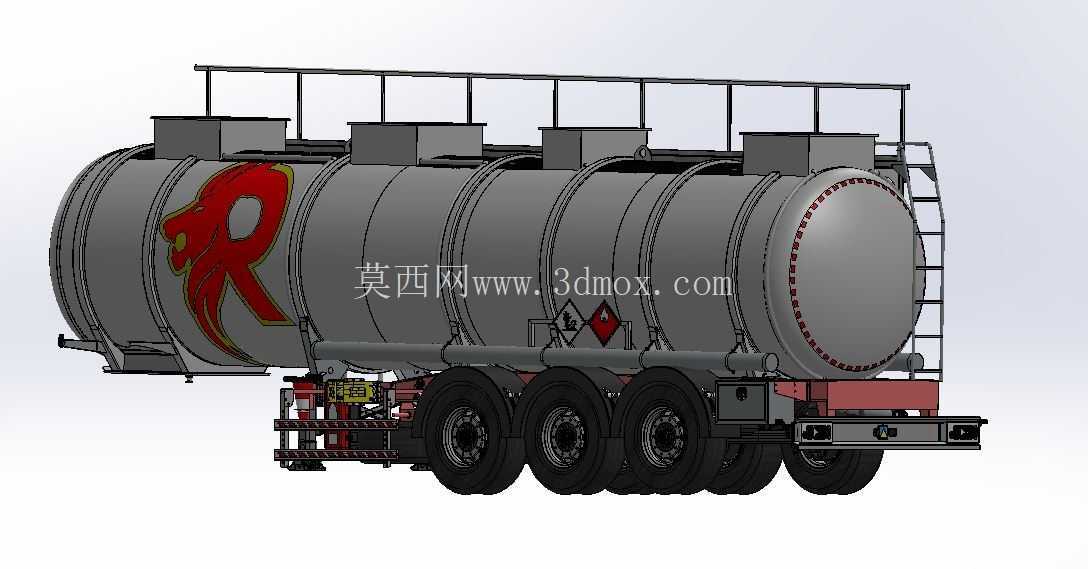

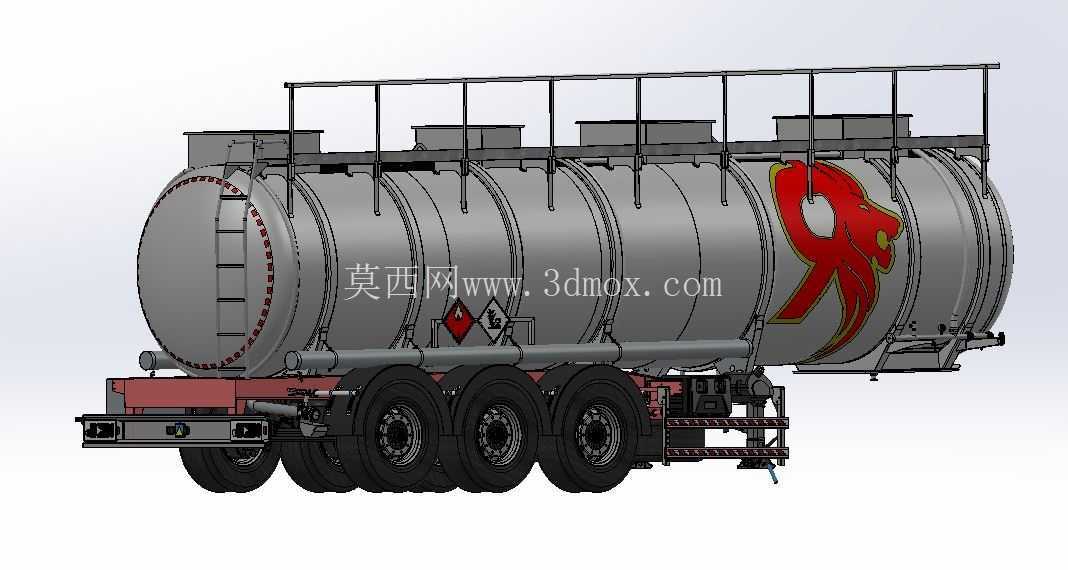

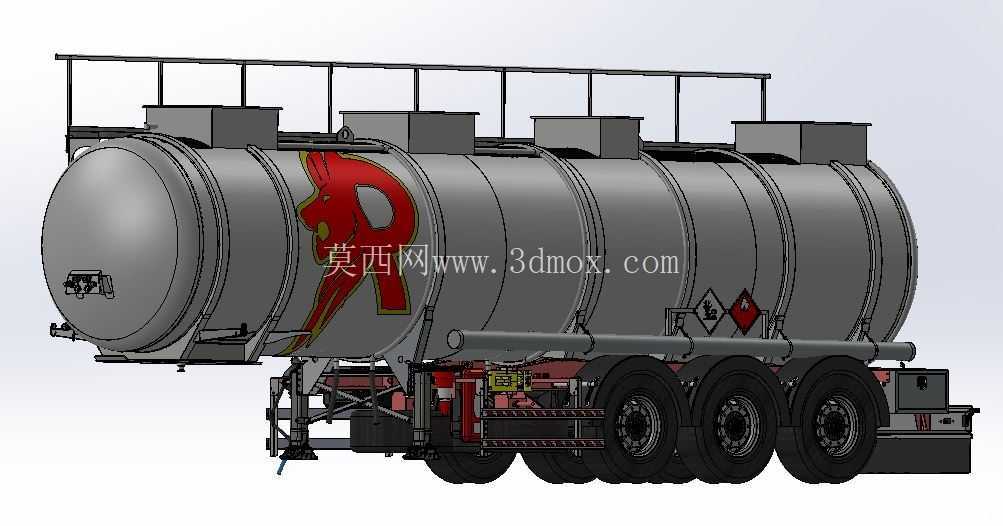

　　这套罐式半挂拖车主要面向公路液态化工物料转运场景，常见于精细化工园区、港口危化品堆场、炼油厂到下游仓储终端之间的中短途接驳运输，也可承担普通非腐蚀性液态工业原料的干线转运任务。整车采用三轴半挂布局，罐体为卧式承压圆筒结构，前后搭配标准椭圆封头，罐体外部设置环形加强箍，既可以平衡罐内液体在车辆启停、转向过程中产生的液体冲击载荷，也能避免薄壁罐体在长期交变载荷下出现局部失稳变形。

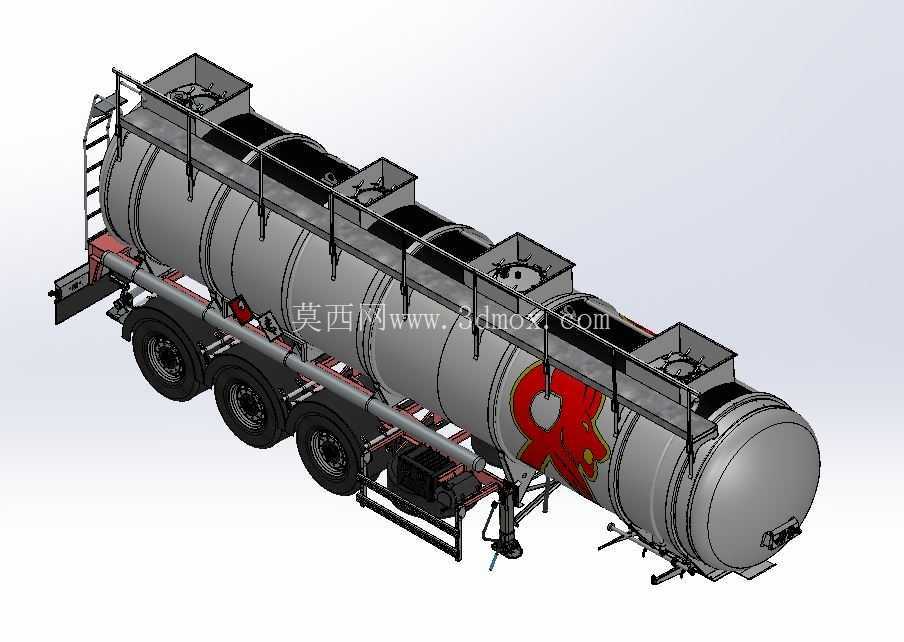

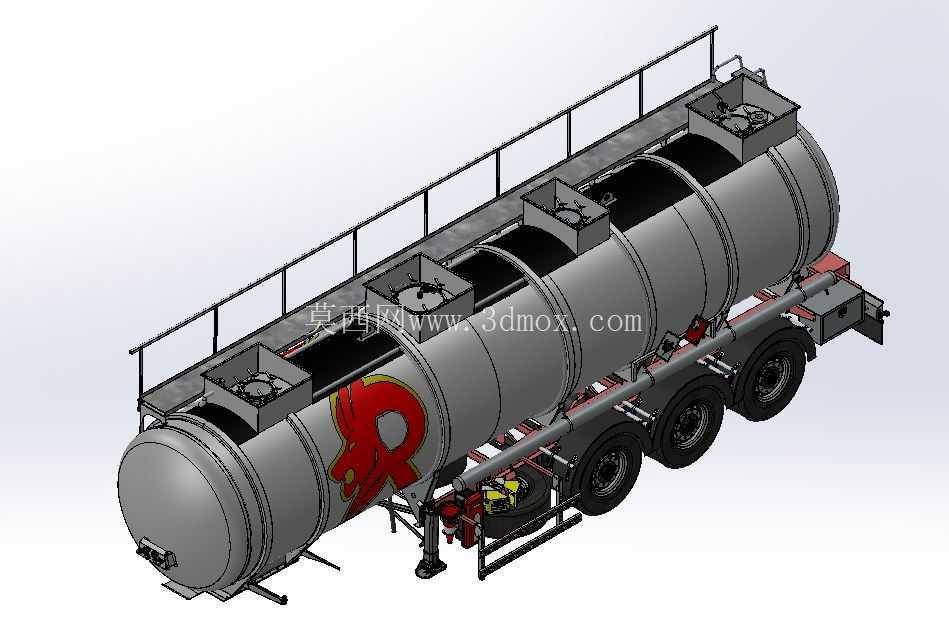

　　从现场使用边界来看，这类罐车在厂区内部通行时需要严格核对转弯通道半径，三轴挂车的轮组集中布置在罐体后半段，牵引销位置位于罐体前下方，整车空载与满载状态下的轴荷分配差异极大，建模过程中需要重点校核牵引座承载面高度、挂车前回转半径，防止牵引车驾驶室后方与罐体前端护架在大角度转向时发生干涉。罐体顶部沿长度方向布置通长走台与防护栏杆，操作人员登顶开启人孔、接驳装卸管路时可沿护栏通行，顶部人孔位置设置防滑踏板与局部护笼，避免雨天作业时人员滑倒。罐体侧面设置装卸管路、阀门操作位与爬梯，尾部及侧方配备红白相间的防撞防护杠，在低速挪车、站台对位时可以吸收轻微碰撞冲击力，避免直接磕碰罐体壁板与管路接头。

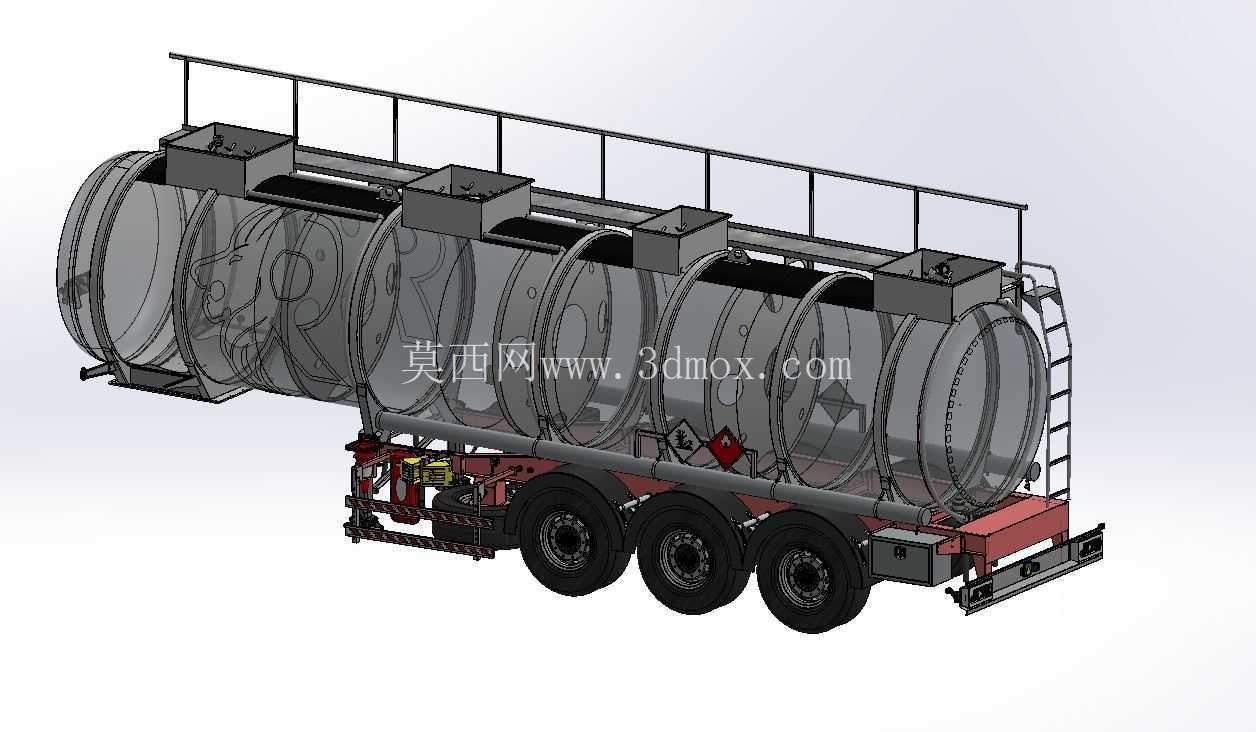

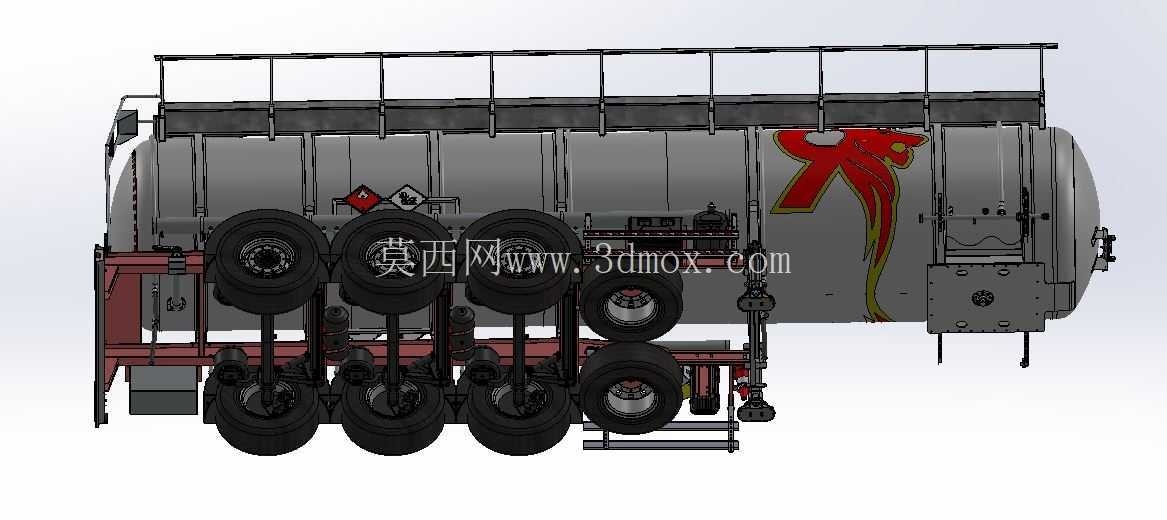

　　结构设计层面，罐体并非直接刚性铺设在挂车车架上，而是通过多处弧形支座与车架纵梁连接，支座位置对应罐体内部防波板的安装点位，让行驶过程中路面传递的振动能够均匀分散到罐体整圈壁板，避免局部应力集中。罐体内腔按需设置多道横向防波隔板，隔板上开有节流孔，车辆紧急制动时，罐内大量液体向前涌动的惯性力会被隔板逐层削减，既可以降低整车前冲的附加轴荷，也能减少液体晃荡对行驶稳定性的干扰。车架部分采用高强钢焊接纵梁结构，悬架选用重载钢板弹簧搭配多轴制动鼓，车轴配置双轮胎组，能够均匀分摊满载时数十吨的总重量，满足公路重载运输的承载要求。

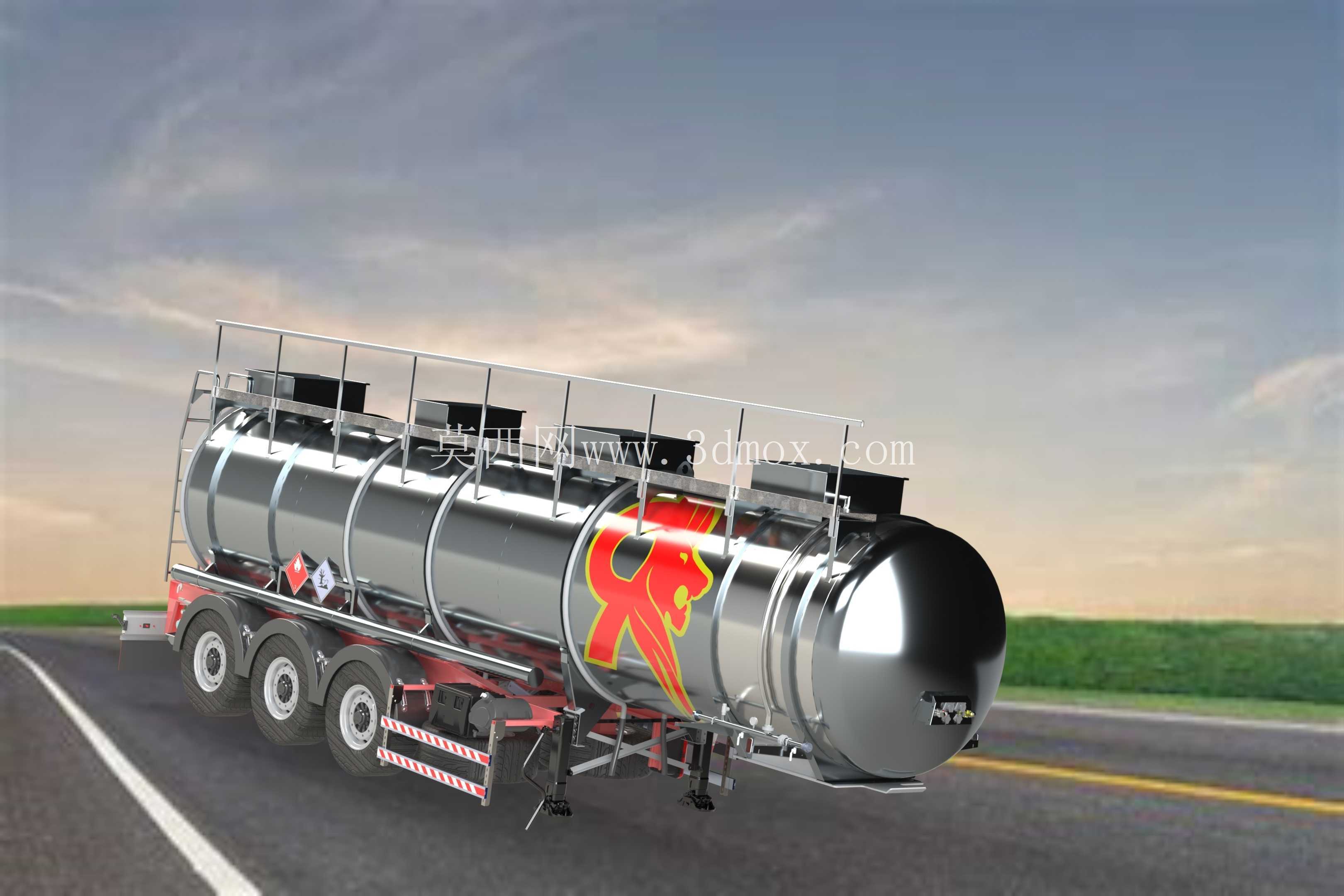

　　外形与安装边界上，建模时需要严格控制整车总宽、总高与离地间隙：罐体最大外径决定了整车横向通过性，顶部护栏顶端高度需要符合道路运输限高要求，底部管路、悬架最低点要保证在坑洼路面、坡道过渡段不会发生剐蹭。侧方管路接口预留标准快装法兰位置，装卸软管接驳时操作空间充足，尾部卸料阀位置预留操作工位，操作人员站在地面即可完成阀门启闭与接口对接。罐体表面的标识涂装、侧面危险品标识牌也按照实车布局还原，能够直观呈现车辆在合规运输场景下的外观状态。

　　针对三维结构设计人员而言，这套模型完整还原了罐车从罐体、车架、走台护栏、爬梯、悬架车轴到侧后防护的全部装配关系，在做厂区道路规划、装卸站台布局校核、罐车改装方案设计时，可以直接调取整车包络尺寸，模拟车辆在弯道、装卸位的通行与停靠姿态，也可以拆分罐体支座、防波板、管路支架等子部件，进一步开展有限数模受力分析、轻量化改型设计工作。
