二十五立方沥青保温运输罐车结构

　　该作品呈现的是一台面向高温液态物料转运场景的罐式半挂运输装备，主体为卧式圆筒储罐与三轴行走底盘的组合结构，主要服务于道路施工、沥青拌合站、养护工程以及港口堆场之间的热态沥青短倒和中长途运输。与普通粉料罐车不同，沥青在常温下黏度高、流动性差，装载介质往往需要保持较高温度，因此罐体外形、支撑方式、管路布置和底盘承载都围绕保温、卸料、通行安全以及挂接牵引来展开。

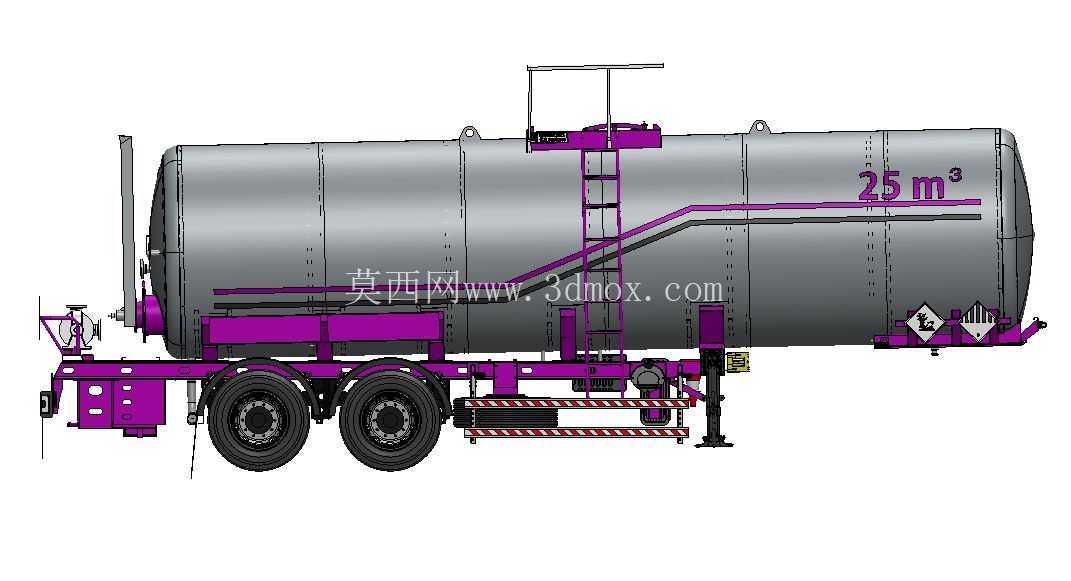

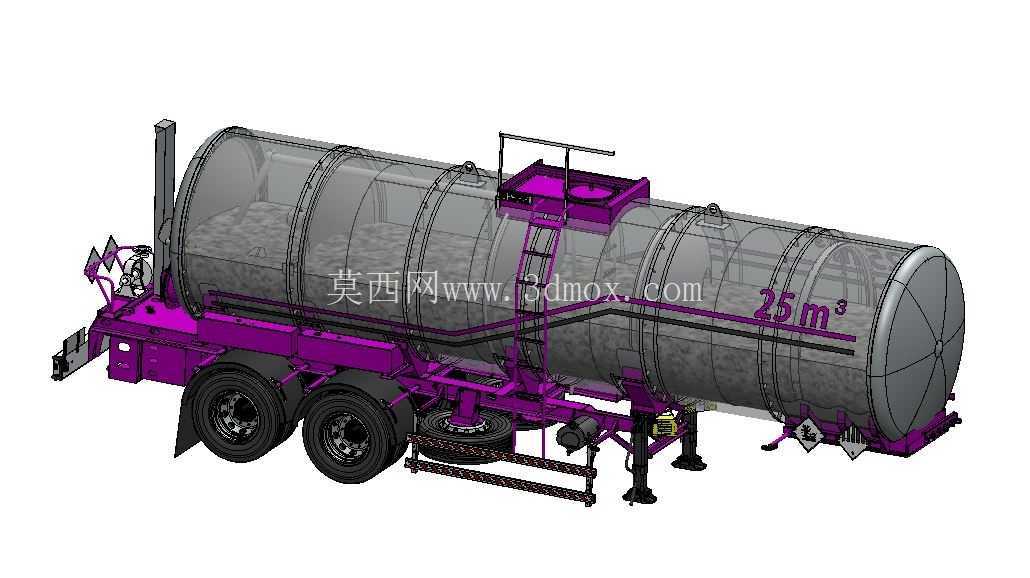

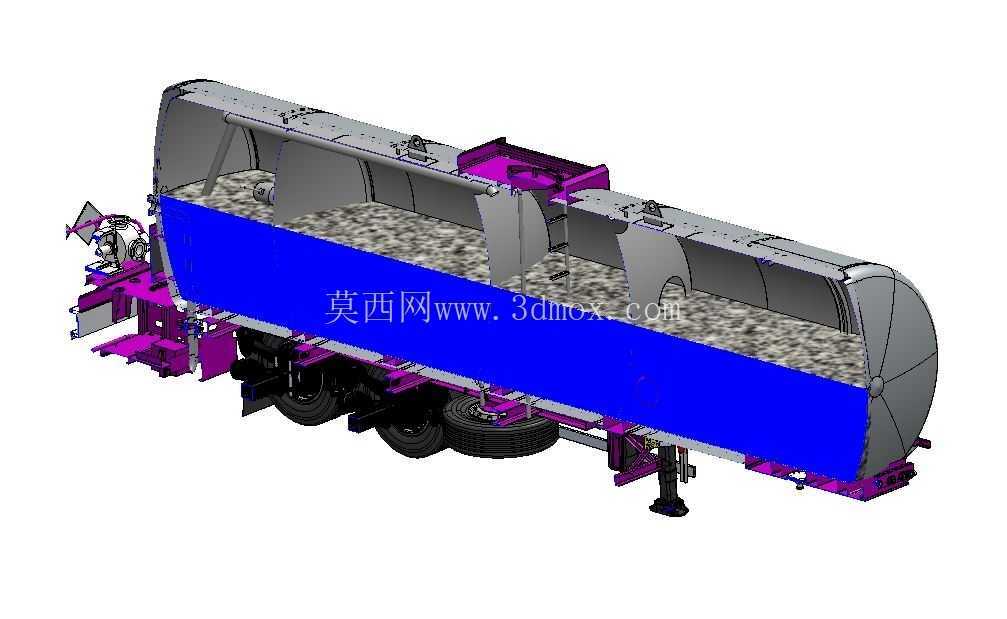

　　从整体布置看，罐体采用长圆筒加两端碟形封头的形式，筒身沿车架纵向布置，重心尽量压低。罐体有效容积按二十五立方米级别表达，筒身外侧可见分段环向加强结构，这些位置对应内部加强圈或外部箍带区域，用于承受装载液体在启停、转弯和颠簸时产生的附加载荷。罐顶设置操作平台、护栏及爬梯通道，平台靠近入孔和检修区域，便于人员在装料、排气、检查保温层及阀门状态时作业。罐体顶部还保留了安全附件和通气元件的安装位置，避免热料装载过程中罐内压力异常。

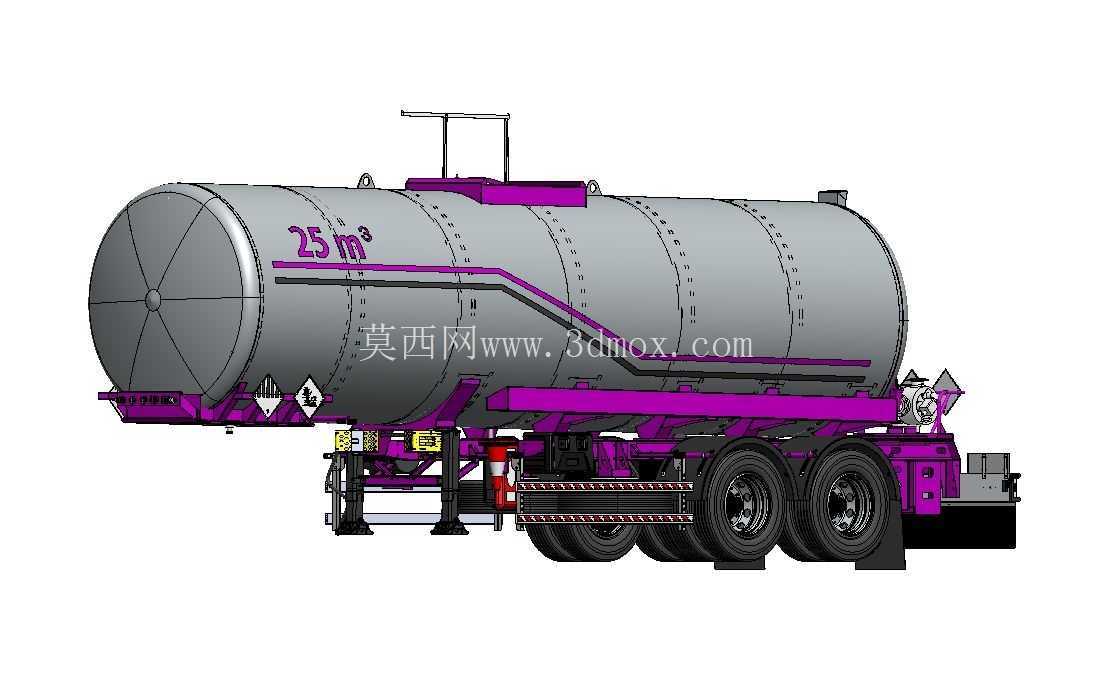

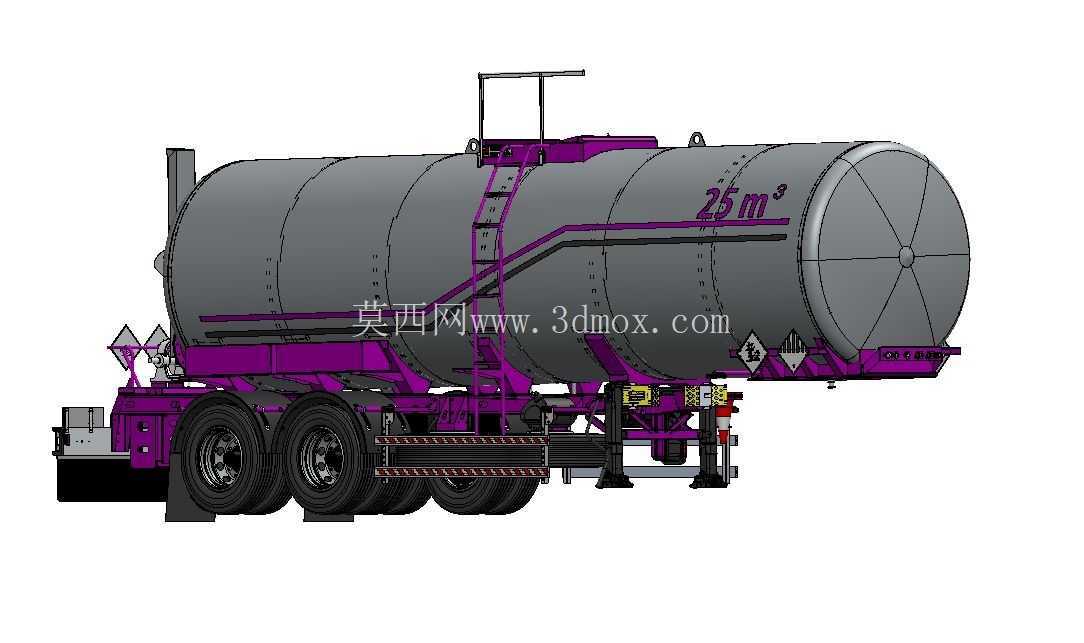

　　底盘部分采用半挂车常用的牵引销支承与后部多轴承载布局。模型中后部可见三组轮胎轴位，车架纵梁、横梁、悬挂安装座和挡泥区域均有体现。罐体通过前部鞍座式支承和后部托架与车架连接，前支承位置较高，形成半挂罐车典型的载荷传递路径：一部分垂直载荷通过牵引销传递给牵引车，后部载荷则由多轴悬挂和轮胎承担。这样的布置既能满足罐体重载需求，也能控制整车长度和转弯半径。

　　车架两侧布置了槽型纵梁和横向连接梁，罐体下方的支座与梁体连接区域是结构校核重点。实际设计中，该区域不仅要承受静载，还要考虑制动时液体纵向冲击、弯道侧倾以及罐体热膨胀带来的位移。模型在罐体侧面保留了紫色管线和装饰性走向线条，可用于表达保温加热管路、卸料管路或附属气路的布置思路。对于沥青运输车而言，管路通常需要贴近罐体保温层敷设，减少温降；阀门、泵口和卸料接头则集中在便于操作的位置，同时避开轮胎飞溅区和人员通行盲区。

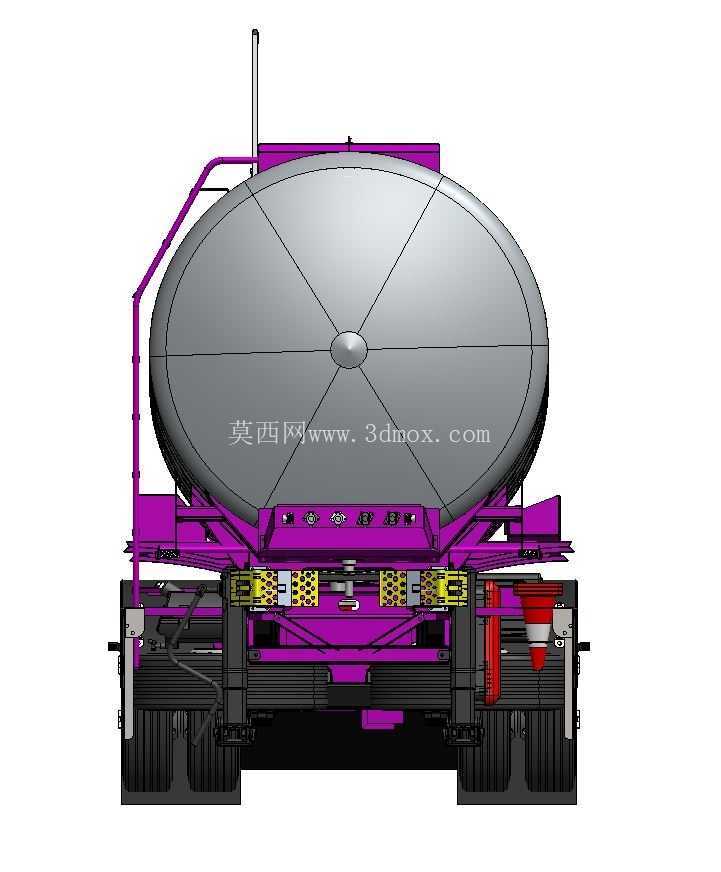

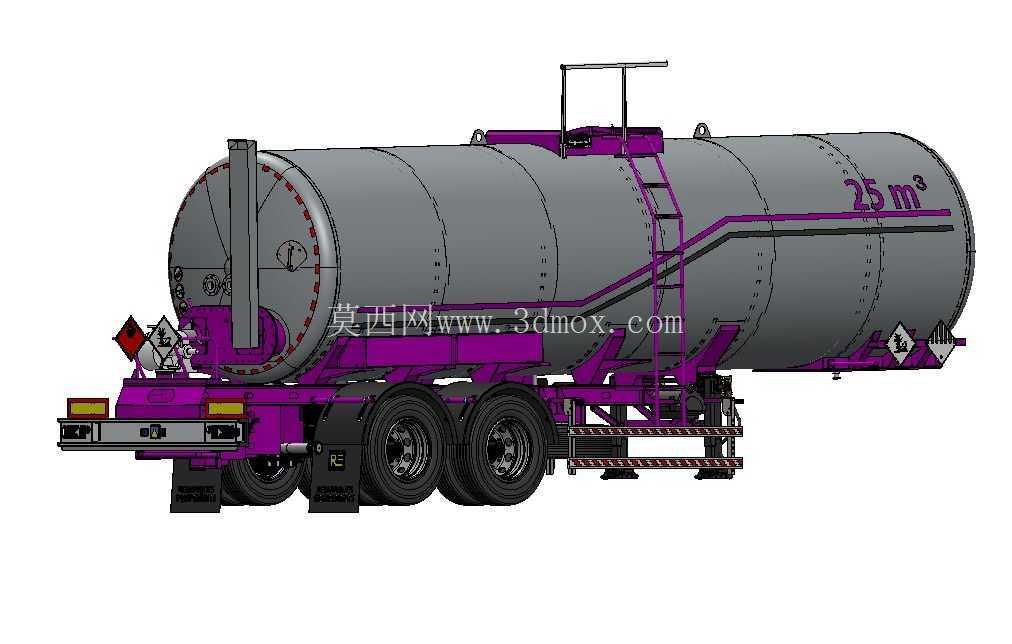

　　罐体后下部设置了安全标识、尾灯安装位、防护梁及卸料附件区域。后防护结构不仅满足低速碰撞时的防护要求，也为阀门操作和软管连接留出空间。罐体前端靠近牵引区布置有支腿、气制动元件、接线和工具箱等附属件，这些细节虽然单体尺寸不大，但在整车装配中直接影响挂接、维护和道路使用。支腿在脱离牵引车时承担前支点作用，其安装位置需要避开牵引销摆动范围，并保证半挂车站立时的稳定性。

　　从建模思路上看，该结构适合采用总体骨架驱动的方式完成：先确定牵引销中心、后轴轴线、罐体中心线和整车离地间隙，再建立筒体、封头、支座、纵梁和悬挂的相对位置。筒体可通过旋转和分段拉伸形成，环向焊缝、加强圈、外部箍带采用阵列或周向定位处理；封头与筒身连接处需要保持切线连续，避免几何折角造成应力集中。车架梁体则适合用钣金或焊接型钢思路搭建，关键孔位、连接板和加强筋应按装配关系分层管理。

　　外形边界方面，这类罐式半挂车在三维布局时需要同时关注宽度、高度、后悬和转弯通道。罐体直径决定整车质心高度，也影响顶部操作平台与限高边界；车架宽度需满足轮胎跳动、悬挂安装和制动管路空间；后部轴组距离后端面的位置关系到轴荷分配与卸料操作区。罐顶护栏、爬梯和人孔开启方向不能超出车辆运行轮廓，侧面管路和阀门则应与护栏、踏板、灯具保持安全间距。

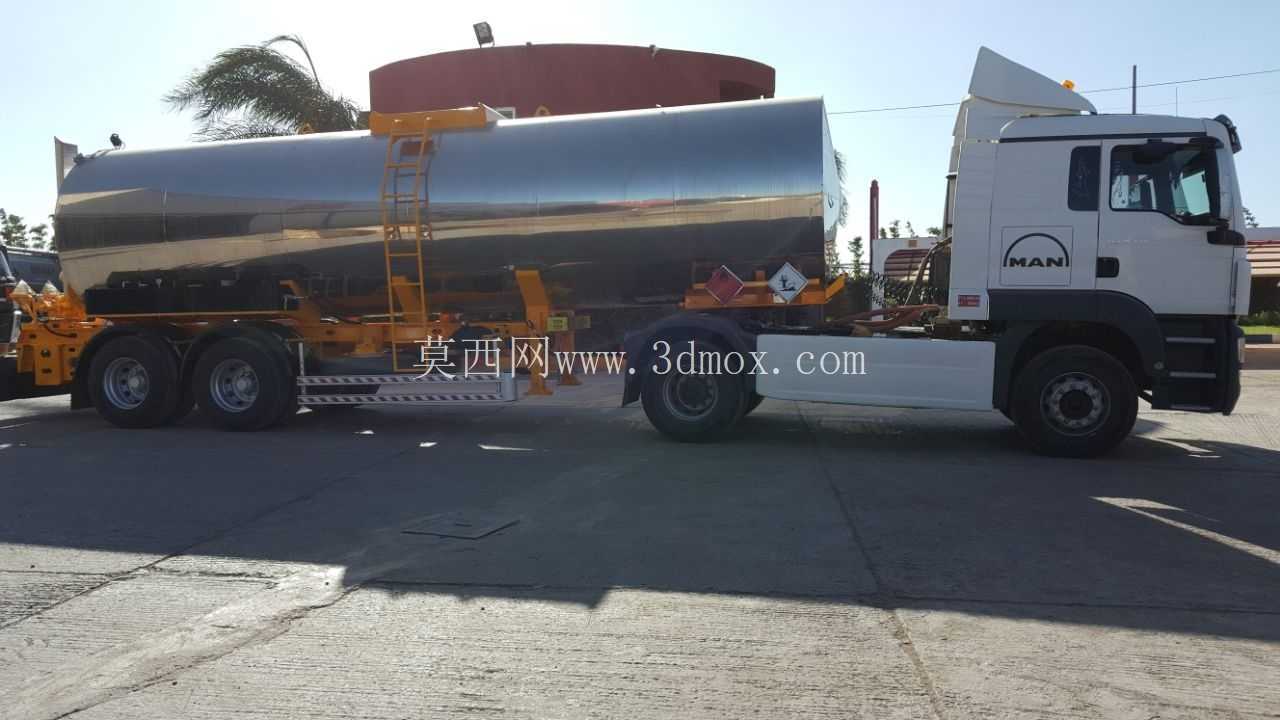

　　在工程应用中，该类车辆通常配合沥青拌合楼、保温储罐、卸料泵和施工现场洒布设备使用。装料时通过顶部入孔或专用进料口接入高温沥青，运输过程中依靠保温层及可选加热系统维持介质流动，到达现场后通过底部或侧下部管路完成卸料。结构设计需要让罐体残留量尽量低，管路走向顺畅，阀门操作高度合理，同时保证检修人员能够接近过滤器、泵连接口和温度测点。

　　模型对罐体、底盘、行走机构、操作平台、附属箱柜和安全标识均进行了可视化表达，适合用于专用车总体布置评审、罐式半挂车结构教学、装配干涉检查以及方案展示。对于结构设计人员而言，可在此基础上继续细化保温层厚度、加热盘管、支座垫板、纵梁截面、悬挂刚度和制动管路；对于选型人员，则可直观判断罐体容积、轴数布置、操作空间和现场卸料接口是否匹配施工需求。
