三轴谷物运输半挂车架结构设计

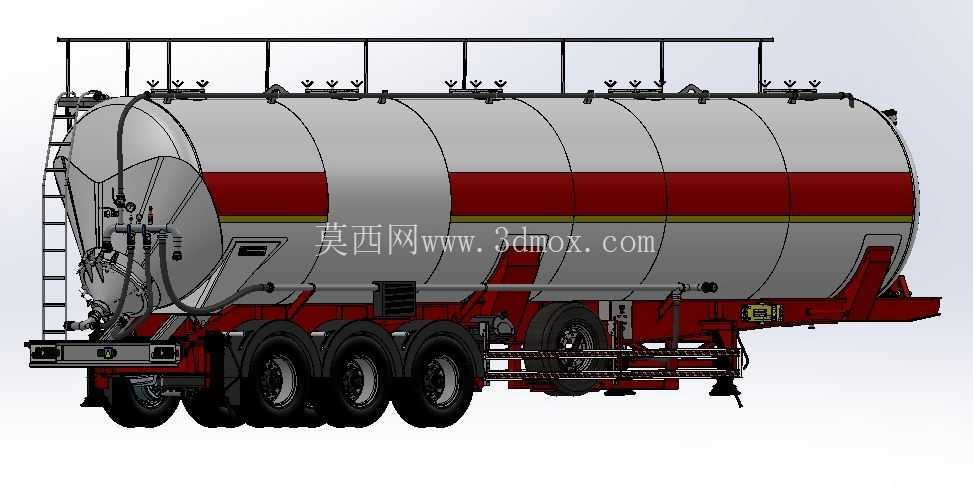

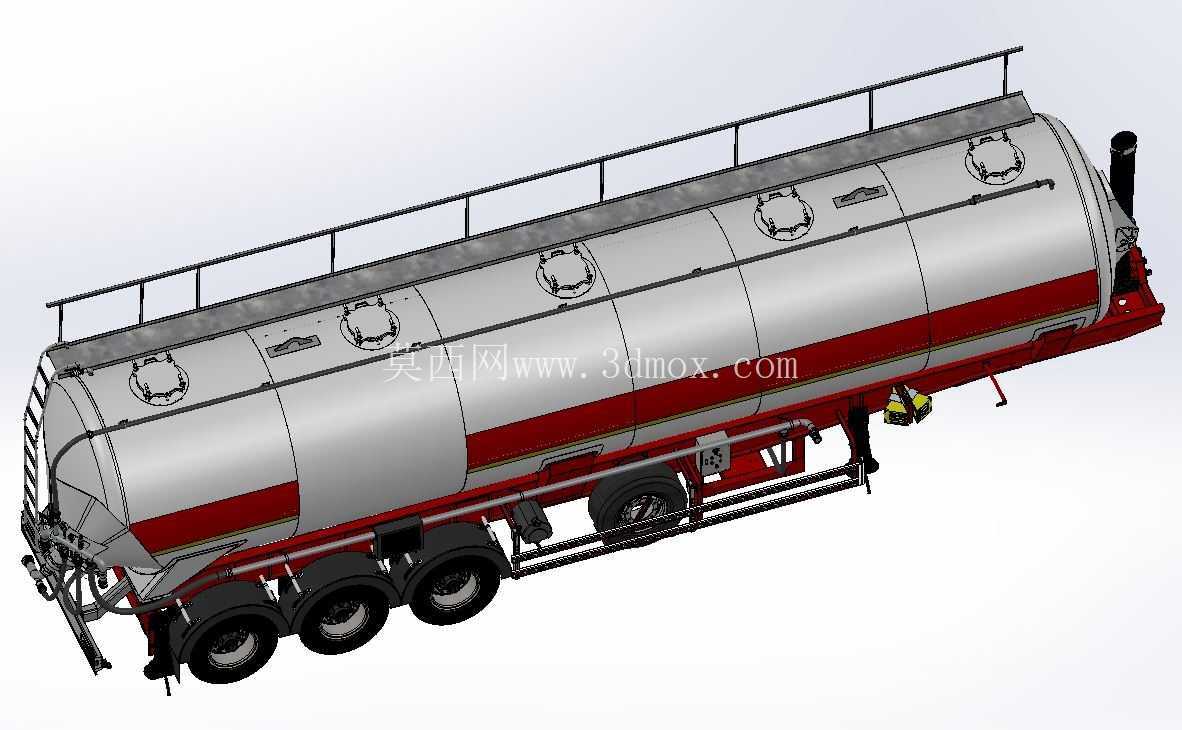

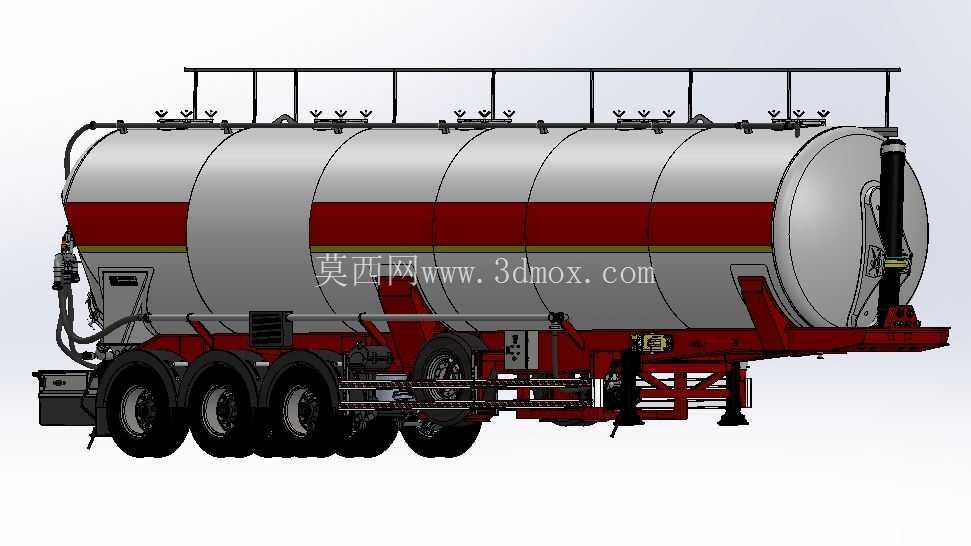

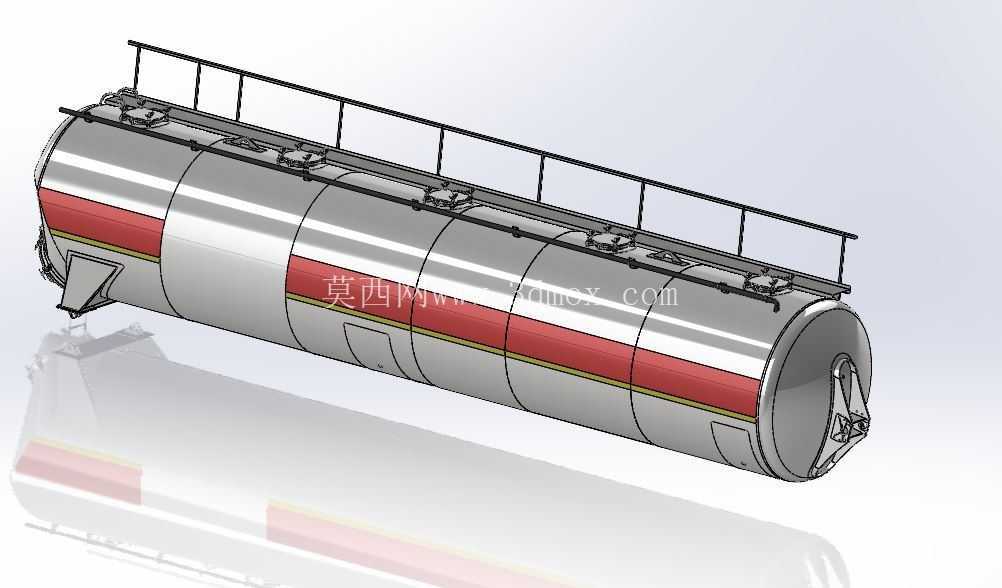

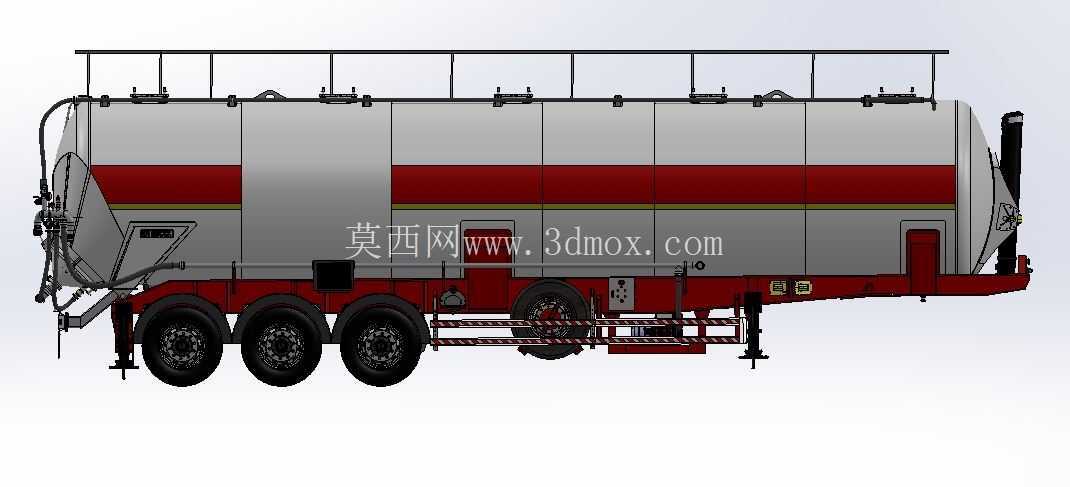

　　这套三轴半挂车架结构主要面向散装粮食转运场景，在粮库收储、平原农场集中外运、港口散粮集散以及饲料加工厂原料进厂环节使用频率较高。车架上方预留的弧形承托结构用于匹配圆柱状散装储料罐体，罐体有效容积按55立方米小麦装载工况规划，可适配小麦、玉米、稻谷等常见谷物的公路中长途转运，也可兼容部分密度相近的颗粒状散料运输。

　　从实际作业逻辑看，散粮运输对底盘的核心诉求集中在三点：一是满载状态下车架纵向抗弯与抗扭能力要稳定，粮库内非铺装路面、装卸区坡道以及公路接缝带来的交变载荷不能引起主梁永久变形；二是三轴载荷分配要合理，避免单轴轮胎过载，同时满足公路限重与轴荷法规要求；三是上部罐体与底盘的连接定位要可靠，弧形支座不仅承担竖向承载，还要限制罐体在制动、起步和弯道侧倾时的纵向与横向窜动。

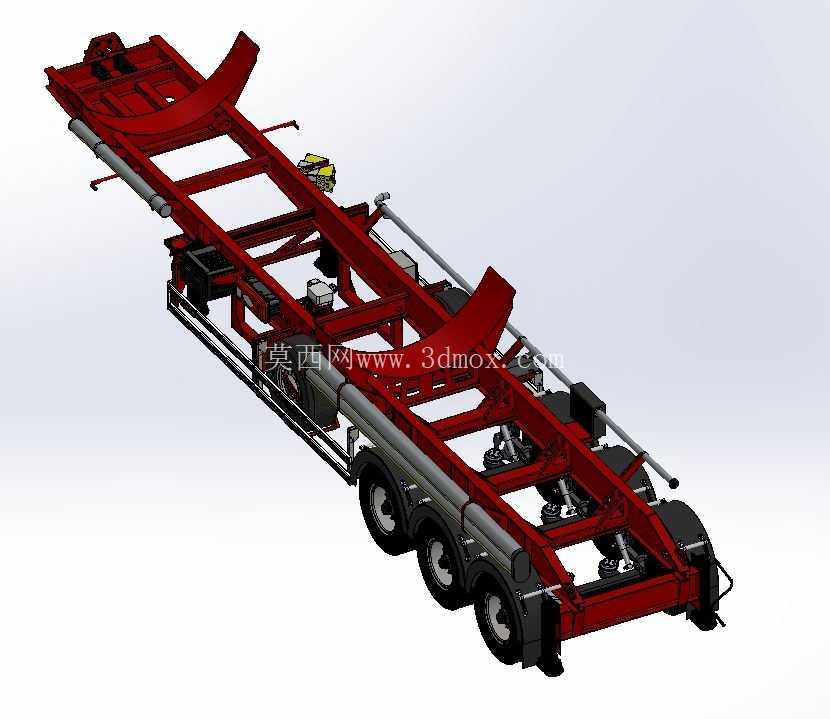

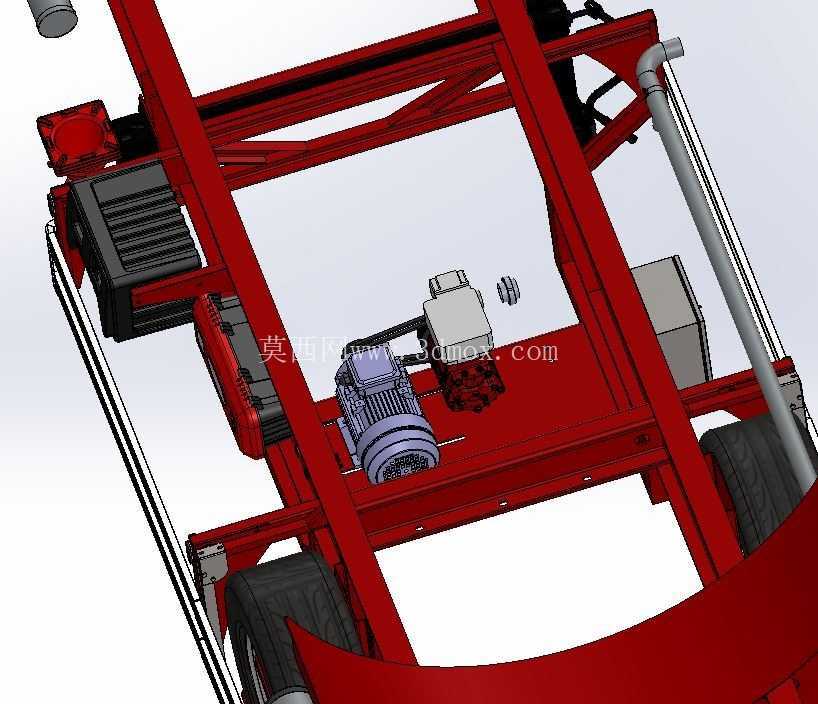

　　建模过程中，主梁采用贯通式纵梁布局，沿车架长度方向根据弯矩分布调整腹板高度与板厚：中部承载区弯矩最大，纵梁截面高度相应加大；前后牵引、支承区域则兼顾与牵引销、支腿、悬架的安装空间。横梁按间距均匀布置，并在罐体弧形支座下方增设加强横梁，把罐体局部集中载荷扩散到两侧纵梁，避免腹板出现局部应力集中。红色主体结构清晰区分了车架焊接总成，灰色管路与黑色行走、支承件则单独分层，便于在装配环境中检查干涉。

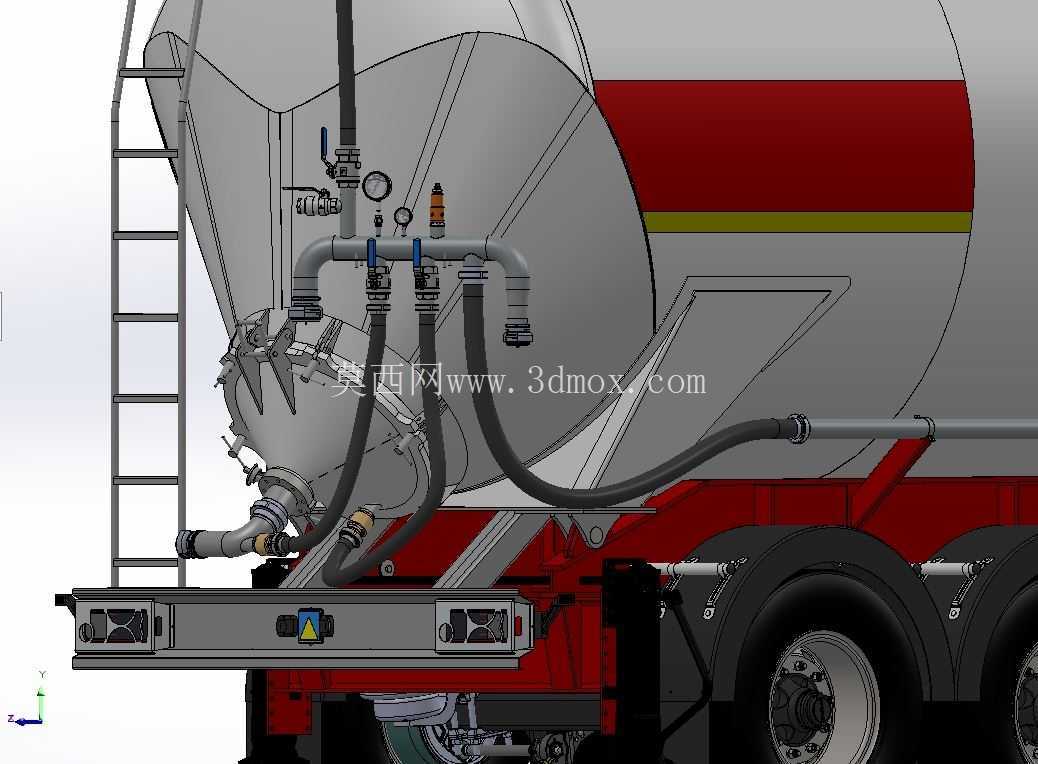

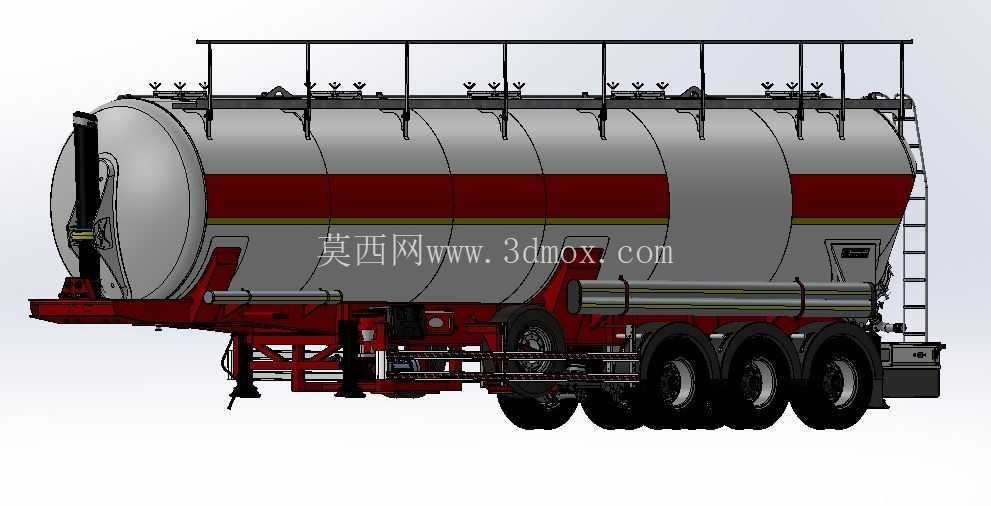

　　侧面布置的长筒形构件为气制动储气筒及相关管路，沿纵梁外侧排布，既利用了车架侧边闲置空间，也方便检修时拆卸。三轴悬架采用钢板弹簧平衡悬架思路，相邻车轴通过平衡臂连接，在不平路面上可自适应调整各轴接地载荷，减少单轴悬空或超载现象。车轴、轮胎、轮毂与制动气室均按实际装配关系建模，转向与跳动边界在三维环境中预留了足够间隙，轮胎与车架、挡泥板之间在满载压缩和极限扭转工况下不会发生摩擦。

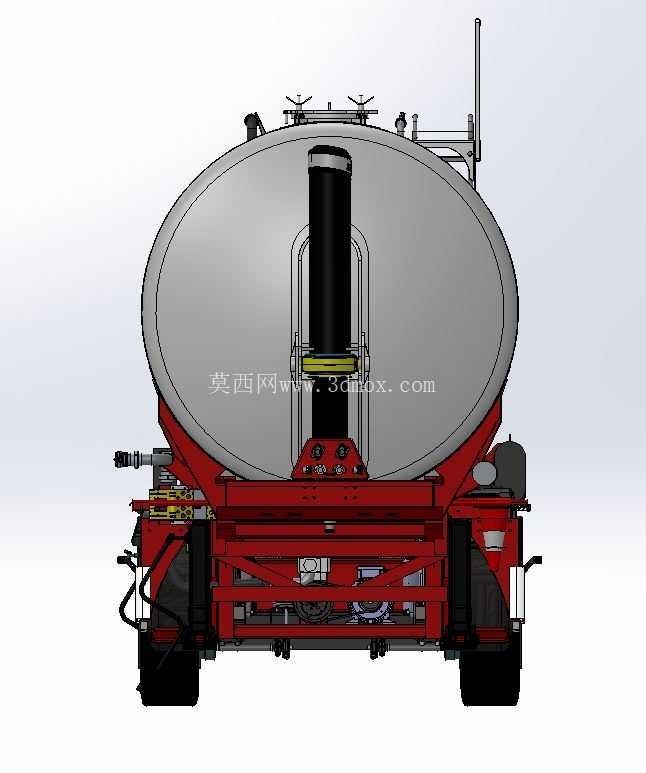

　　车架前端设置牵引销连接区域，用于与牵引车鞍座对接；前部两侧布置支撑腿，在脱挂停放时承担前部载荷，保证半挂车独立站立稳定。后部设有防护与牵引相关结构，侧面防护、灯具安装位、气路连接接口等细节也在模型中有所体现。上部弧形承托座按罐体外形曲率设计，接触区域贴合面积较大，配合限位结构可把罐体载荷均匀传入底盘；若后续更换不同直径罐体，只需调整支座垫板或弧形支架高度，主车架无需大幅改动。

　　设计时还重点核对了安装边界：整车宽度方向需满足公路通行限界，轮胎外侧、侧防护与管路外伸量统一控制；长度方向上，牵引销中心至后轴的距离影响转弯半径与轴荷分配，建模中按半挂车常规布置保留了合理前悬与后悬。高度方向则要兼顾罐体安装后的整车重心，散粮装载后重心随料位变化，较低的车架承载面有利于提升弯道稳定性。

　　从结构评审角度看，该模型把车架焊接总成、行走系统、制动气路、支承装置和上部罐体接口完整表达出来，适合用于半挂车底盘方案论证、罐体与底盘匹配检查、装配干涉分析以及改装件设计参考。工程人员可在此基础上进一步细化纵梁焊缝、板厚参数、悬架刚度和制动管路走向，也可针对不同散料密度调整罐体容积与支座位置，使底盘在载重、自重和通过性之间取得平衡。
