多通道可编程WS2812臂灯灯板结构

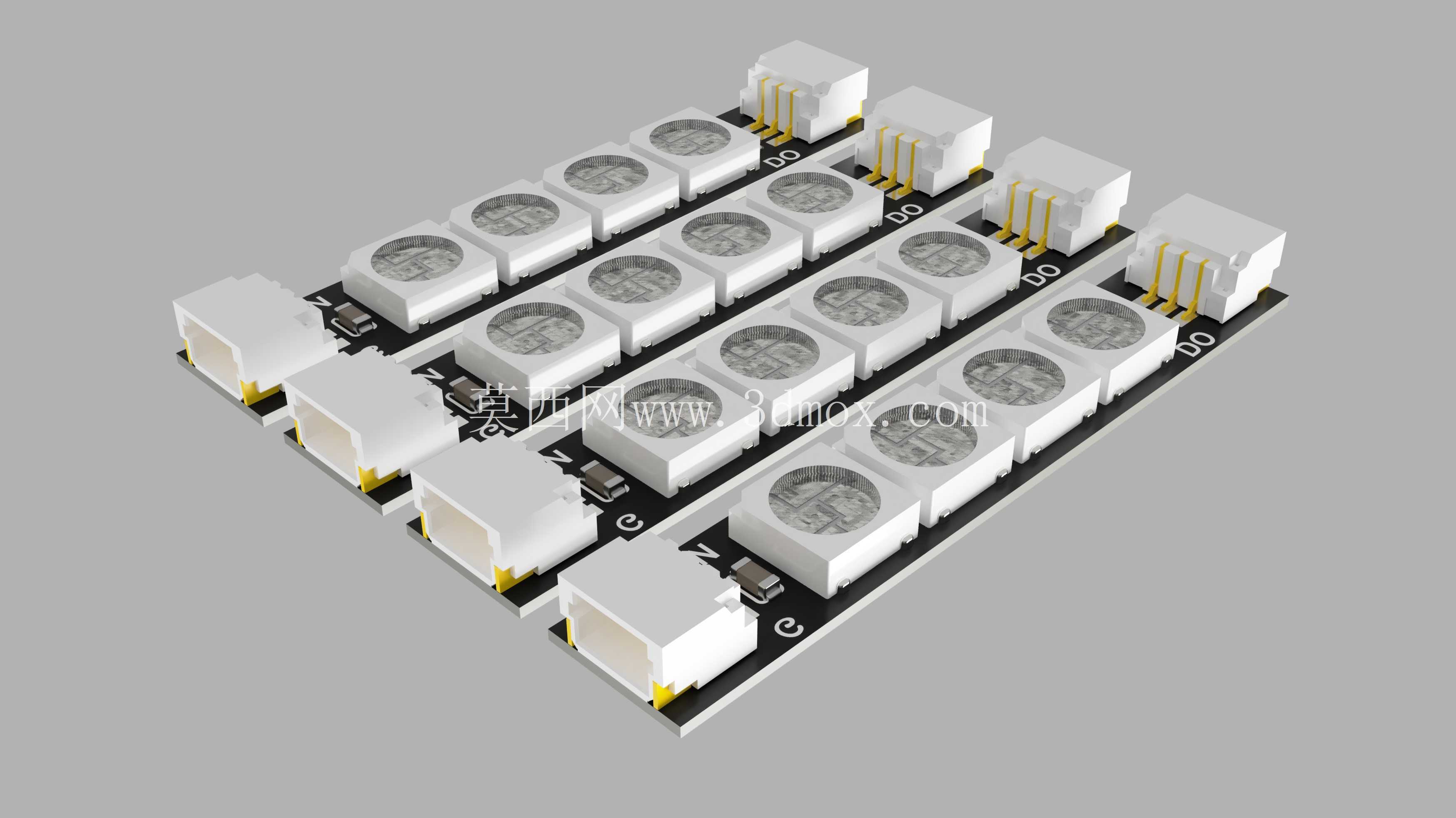

　　该灯板结构面向小型多旋翼飞行器的机臂状态指示需求展开，核心由长条PCB基板、多颗WS2812封装LED、两端白色插接连接器及板载贴片阻容元件组成，整体采用沿机臂走向布置的长条形布局，可直接贴合安装在四轴飞行器机臂上表面或预留灯槽内。

　　从实际飞行场景看，FPV穿越机在夜间飞行、编队飞行、航向识别以及飞控状态反馈中，需要在机臂外侧布置可视角度充足的指示灯。单颗LED只能提供固定颜色或简单亮灭，而WS2812属于串行寻址灯珠，飞控或灯控模块只需一根信号线即可级联控制整排灯珠，每颗灯珠能够独立设置RGB颜色与亮度。该结构将多颗灯珠沿板长方向等距排列，灯珠发光面朝上并带有乳白色扩散透镜，能够把芯片点光源转化为较柔和的面发光效果，降低近距离刺眼问题，同时提升侧向和俯视方向的可见性。

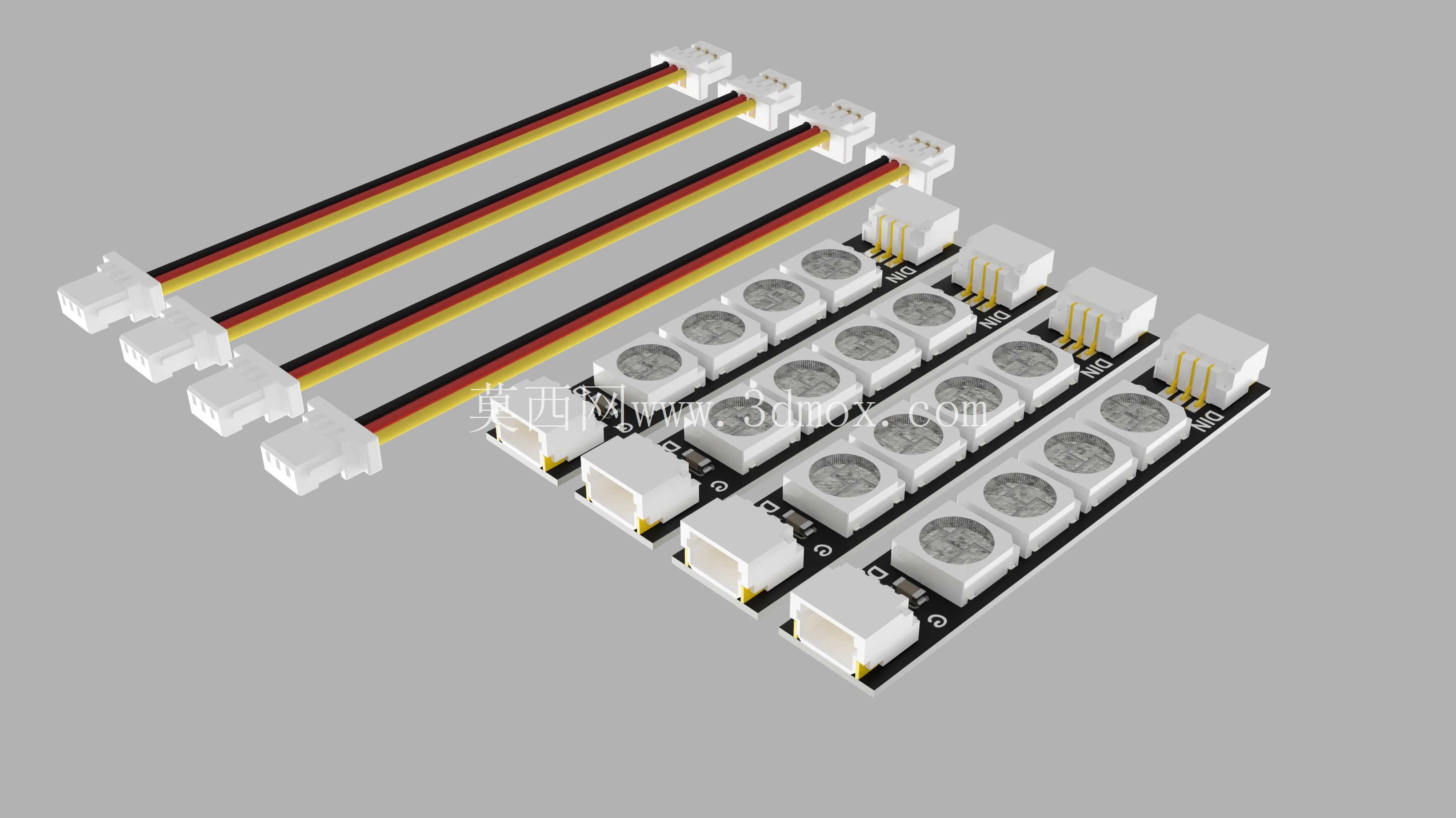

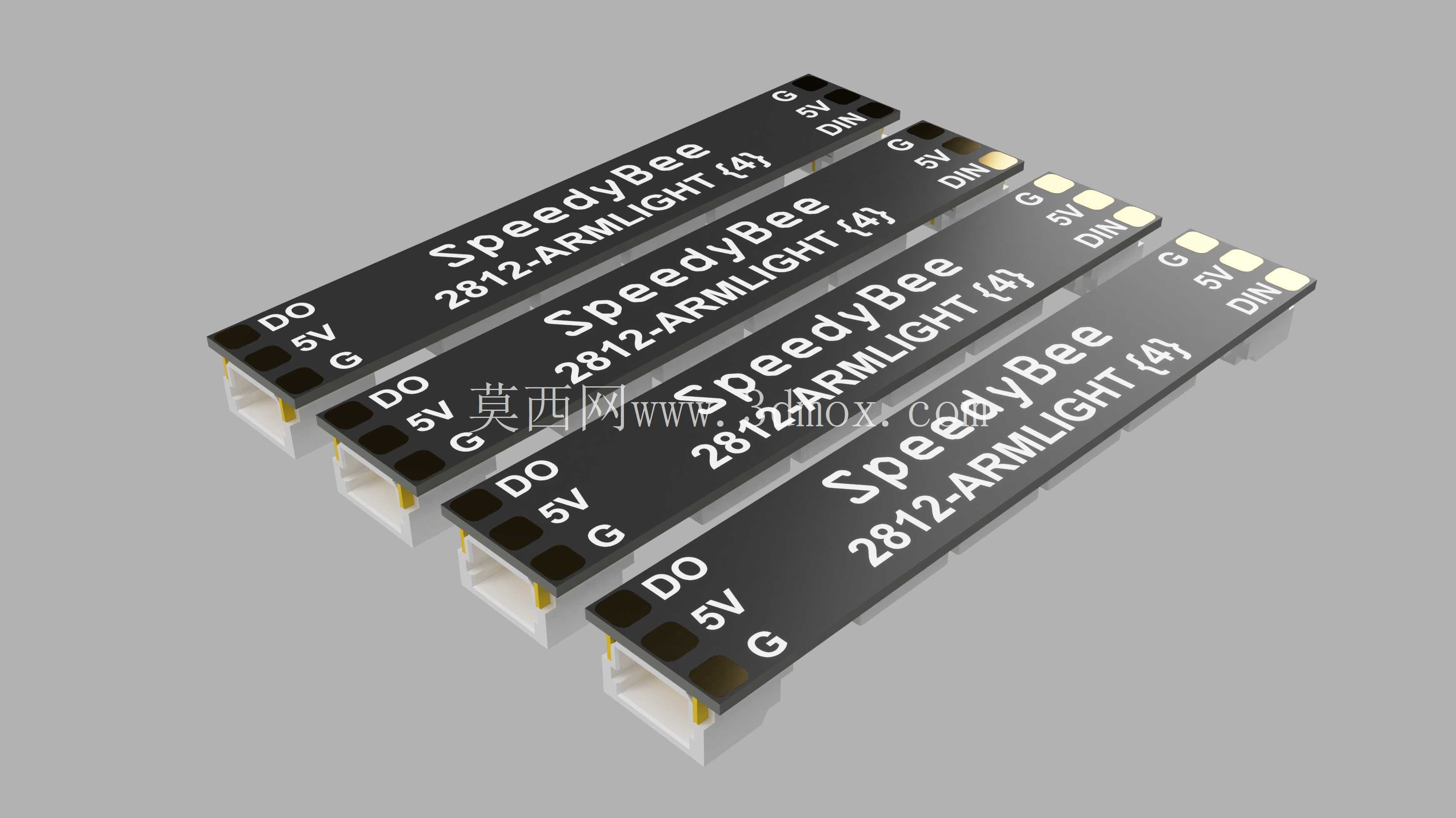

　　PCB外形按照机臂安装边界进行长条化设计，板宽控制在较窄范围内，便于贴附在碳纤机臂、塑料机臂或机架灯槽中。板上丝印包含电源、地、信号方向等标识，接线端采用白色卧式连接器，连接器引脚与焊盘通过镀金触点连接，既方便快速插拔，也能在维修更换时减少反复焊接。连接器分布在灯板两端，使多块灯板之间能够串联延伸，适配四轴、六轴或不同臂长机架。灯珠之间保留均匀间距，板边布置黑色基板区域，既形成视觉对比，也为焊接、走线和安装避让提供空间。

　　结构建模时需要重点处理三类边界：其一，灯珠透镜并非简单平面，而是带圆形扩散罩的凸起封装，模型中应体现透镜直径、高度和四周白色封装座的台阶关系；其二，连接器为塑料壳体加金属端子的组合件，壳体侧面有插拔导向和防呆轮廓，底部黄色焊脚伸入PCB焊盘，建模时需保证端子间距与板上焊盘一致；其三，PCB基板厚度、丝印字符、贴片电阻电容的位置要与实际装配关系对应，避免在整机干涉检查中出现灯板与机臂、扎带、螺丝或线束冲突。

　　安装方式上，该灯板可通过双面胶、扎带、微型螺丝或机架预留卡槽固定。由于飞行器对重量敏感，长条板尽量减少多余轮廓，元件集中布置在板面上，连接器高度略高于LED透镜，因此在设计机臂上盖或保护罩时，应同时校核连接器插拔空间和灯珠发光遮挡情况。若灯板外露使用，透镜边缘与板边距离不宜过小，以降低磕碰导致灯珠脱落的风险；若嵌入半透明灯罩内，则需保证灯罩内表面与透镜之间留有均匀间隙，防止振动摩擦磨花扩散面。

　　电气功能层面，WS2812灯珠采用级联方式工作，信号从输入端进入第一颗灯珠，再由输出端传递至下一颗，板上走线和丝印方向需要与控制逻辑一致。工程设计中，电源焊盘通常承担整板供电，地焊盘保证回流，信号焊盘负责数据传输；多颗灯珠同时点亮时会产生瞬时电流，因此铜箔宽度、焊盘尺寸和连接器载流能力都要纳入结构与电气协同检查。模型虽然主要表达三维结构，但在整机布局时仍需考虑线束弯曲半径，尤其是机臂折叠部位，连接线不能被铰链夹住，也不能在飞行动作中被螺旋桨气流扫到。

　　该灯板的使用价值不止于照明，更多承担飞行状态可视化作用，例如通过红、绿、蓝、白等颜色区分机头方向、电池电压、图传状态、锁定状态或飞行模式。沿机臂连续布置的灯珠还可以实现流水灯、呼吸灯、方位灯等效果，使地面操作人员在复杂背景下快速判断飞行器姿态。对于结构设计人员而言，这类件看似简单，却涉及PCB外形、电子元件高度、接插件插拔、机臂安装空间、灯光可视角度和整机重量控制等多个约束，建模时需要把细小元件的真实高度和装配间隙表达清楚，才能在后续机架设计中直接用于干涉检查和外观验证。
