小型涵道保护圈FPV穿越机整机结构

　　这套小型涵道式四轴飞行器结构面向室内近景拍摄、狭窄空间巡检与人员近距离伴飞场景，整机采用保护圈将高速旋转的螺旋桨完全包裹，能够在触碰墙面、设备管线或人员周边时降低桨叶直接冲击风险。与普通外露桨穿越机相比，涵道圈不仅承担防撞功能，也在低速飞行时约束气流，使姿态变化更稳定，适合在厂房通道、仓库货架之间、展馆布景内部以及楼宇管廊中执行近距离影像采集。

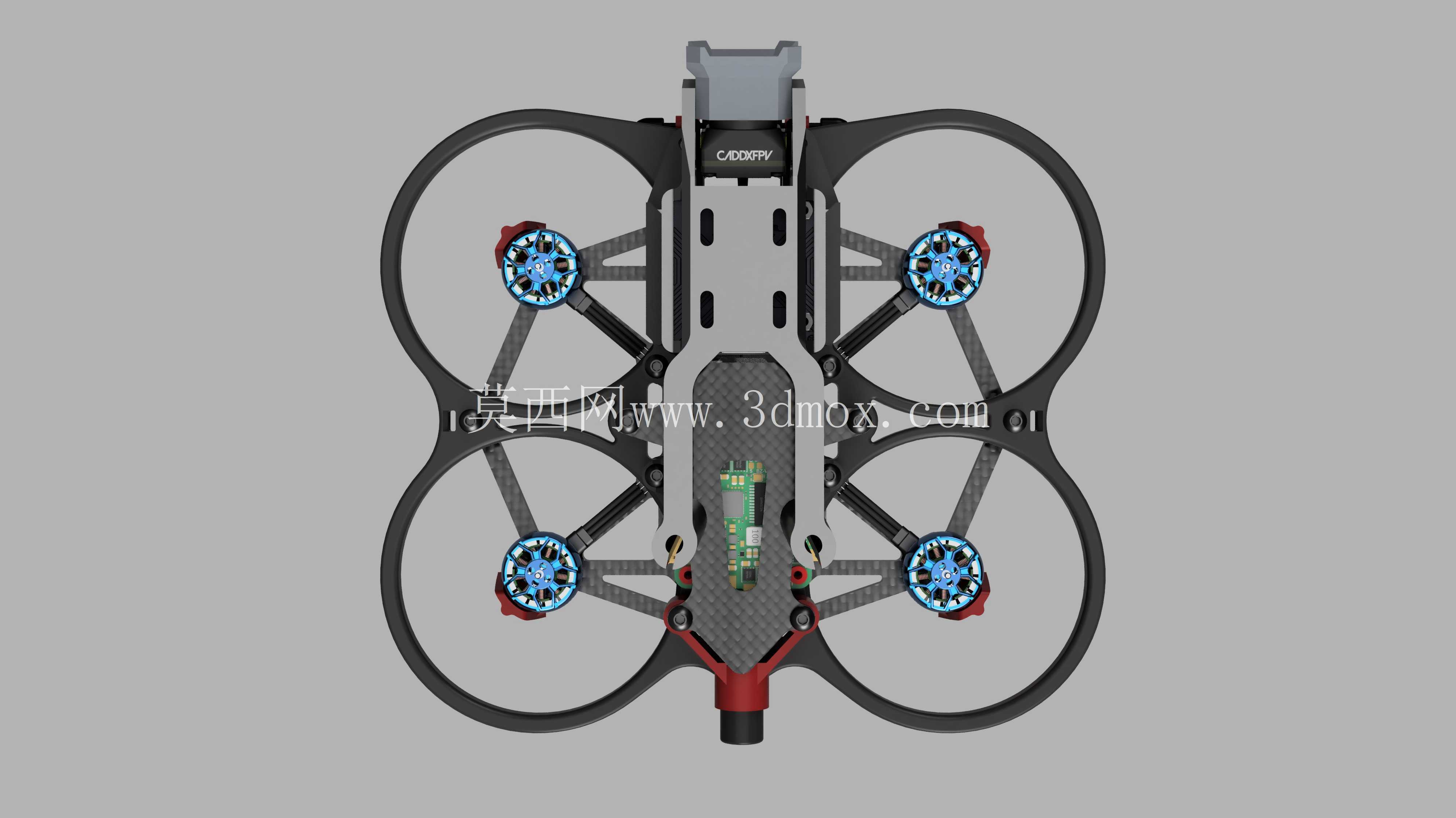

　　结构布局上，机架主体采用上下碳纤板与立柱支撑的组合形式，中部形成狭长设备舱，用于布置飞控、电调、图传、接收机和电池绑扎区域。前侧预留摄像头安装位，支持小尺寸FPV相机以固定倾角安装，摄像头周围设置保护框，降低轻微碰撞时镜头和外壳受损概率。机臂末端布置无刷电机，电机座与涵道圈、机臂承力件相连，动力线沿机架内侧走线，减少外露线束被桨叶扫到或被障碍物勾挂的可能。

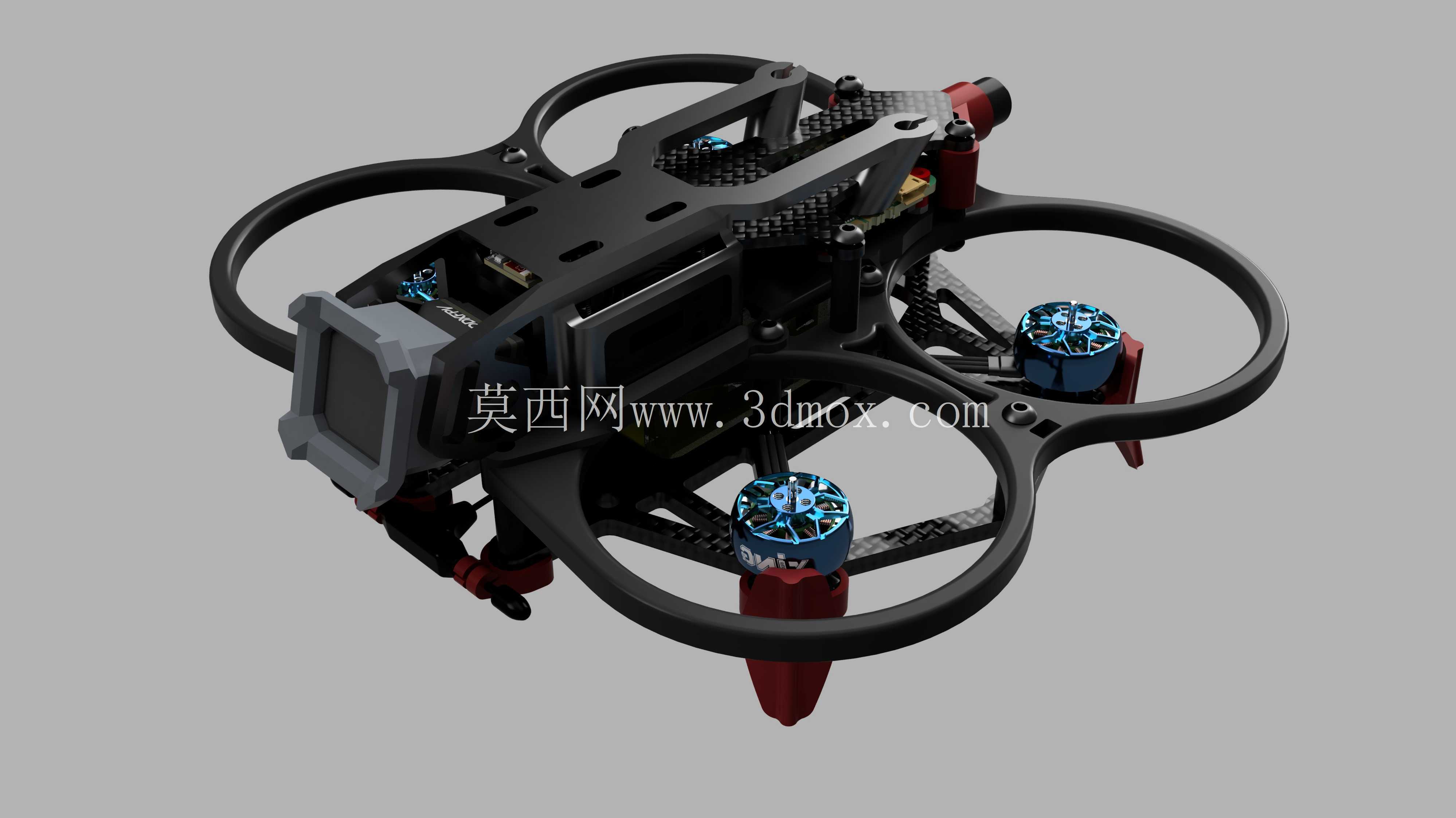

　　涵道保护圈是该设计的关键部件。圈体围绕桨叶旋转范围形成连续边界，外形并非简单圆环，而是结合电机座、机臂连接点和起落支撑进行一体化造型。上下面保留镂空区域，用于减轻重量并保证散热；靠近电机的位置设置加强筋，将碰撞载荷传递到机臂和中心板，而不是集中在薄壁圈体上。对于三维结构设计而言，建模时需要重点检查桨叶与涵道内壁的径向间隙、电机轴高度、桨盘平面与圈体上下沿的相对位置，避免高速旋转时出现干涉，同时保证拆装桨叶和锁紧螺母时有操作空间。

　　设备舱的安装边界围绕紧凑飞行平台展开。中心板上的孔位需要同时满足飞控减震安装、摄像头固定、电池绑带穿过以及图传天线布置等需求。电池通常置于机架中部或腹部，通过扎带或防滑垫固定，重心应尽量落在四个电机形成的几何中心附近。若电池位置偏前，会增加俯仰配平负担；偏后则影响前向镜头视角下的姿态响应。机架尾部和顶部需为天线留出远离电源与电调干扰的空间，图传天线不能贴靠碳板，也不能进入桨叶旋转投影区域。

　　起落与防撞细节同样影响实际使用。机臂下方设置红色支撑脚，使机体落地时涵道圈和摄像头不直接接触地面；支撑脚长度需要兼顾降落稳定性与离地间隙，过短会导致腹部电池摩擦地面，过长则增加重量并使重心抬高。前侧摄像头保护框略高于镜头轮廓，在机体正面撞墙时先接触障碍物，为镜头和云台类附件保留缓冲距离。

　　从建模流程看，整机装配应先建立电机轴线、桨叶旋转包络和涵道圈内曲面，再反推机臂宽度、中心板长度和设备舱高度。碳板零件适合按板厚建立实体并保留螺钉过孔、沉头孔和减重槽；打印件则需要关注壁厚、筋位方向和安装面平面度。电机螺钉孔距、飞控安装孔距、摄像头宽度和电池厚度均属于关键边界，任何一个尺寸偏差都会影响后续实物装配。走线槽和扎带孔不能只在外观上预留，应结合线束直径和弯曲半径检查，避免装配时线材被压板夹住。

　　该类飞行器的工程价值在于把高机动性、小尺寸和碰撞安全性结合在一起。外露桨机型虽然效率更高，但在人员密集或复杂障碍环境中使用受限；涵道圈会带来一定重量和气动阻力，却能显著拓展可飞行区域。设计时需要在圈体强度、整机重量、飞行续航和维护便利性之间平衡：圈体太薄无法承受侧向撞击，太厚则降低推重比；机臂刚性不足会导致飞行振动增大，刚性过高又可能把碰撞冲击直接传递到电机轴和中心板。通过完整三维装配核对运动包络、安装孔位、线束路径和重心位置，可以在加工或打印前发现多数结构干涉问题，为后续样机调试提供可靠基础。
