挡边带式输送给料设备结构设计

项目分类:输送机 发布时间:2024-11-25 ID:808011
  • 挡边带式输送给料设备结构设计
  • 挡边带式输送给料设备结构设计
  • 挡边带式输送给料设备结构设计

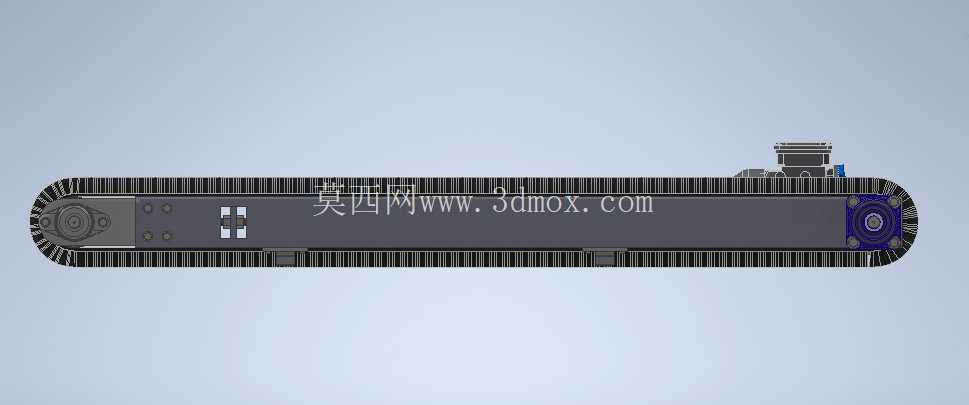

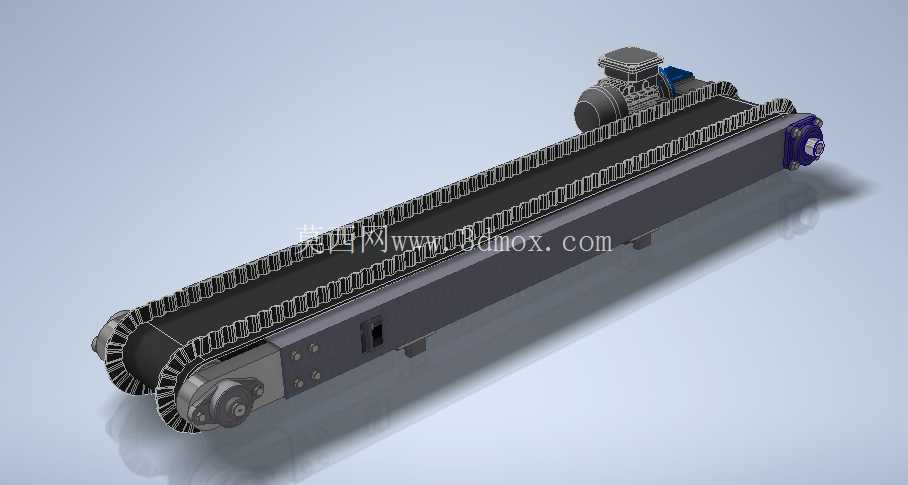

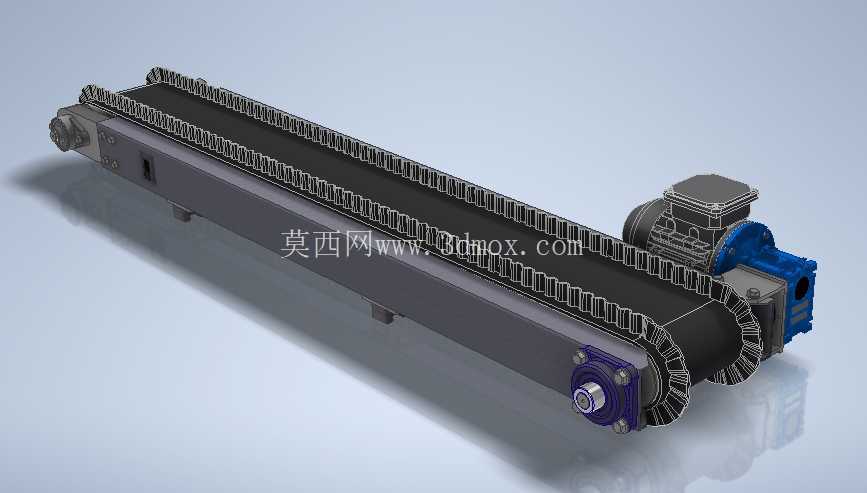

  这款挡边式皮带输送给料设备,主要面向散状耐火材料、颗粒状工业原料的短距离定量给料作业场景,常见于耐火材料生产车间的配料工段、建材生产线的原料转接工位,以及小型破碎筛分产线的均匀喂料环节,可解决普通平皮带输送大倾角散料时易撒漏、给料量波动大的问题。设备主体采用封闭式长箱型机架结构,机架采用标准矩形型钢焊接加工而成,两侧预留传动辊筒、托辊组的安装定位孔位,安装时可直接通过机架底部的可调支撑脚固定在车间地坪或钢平台上,支撑脚带有M20调节螺杆,可实现±50mm的高度调节,适配不同工位的安装高度差,无需额外加工过渡连接支架。

  设备的核心输送部件采用带波纹挡边的环形橡胶皮带,皮带两侧的挡边高度为40mm,横向每隔200mm设置有横向隔板,可在0-18度的倾斜输送工况下阻挡散状物料下滑,相比普通平皮带,散料输送过程中的撒漏率可降低90%以上,尤其适配堆积密度0.8-1.6t/m³的颗粒、粉状物料输送。驱动端采用轴装式减速电机直联主动辊筒的传动结构,减速电机通过法兰直接固定在主动辊筒的端座上,取消了传统的链传动、联轴器传动结构,既压缩了设备端部的安装空间,也减少了日常运维中传动件的润滑、张紧维护工作量;主动辊筒表面包胶加工,菱形花纹包胶层厚度8mm,可提升辊筒与皮带之间的摩擦系数,避免重载启动时皮带打滑。

  从动端设置在机架尾部,内置螺旋张紧结构,张紧行程为120mm,可通过两侧的调节螺栓调整皮带的张紧度,同时纠正皮带运行过程中的跑偏问题,张紧结构外侧设置有密封防护罩,避免散料粉尘进入轴承座造成磨损。设备的上承载面采用槽型托辊组支撑,托辊间距为150mm,下回程面采用平行托辊支撑,托辊间距为300mm,所有托辊均采用深沟球轴承配双唇密封结构,可在多粉尘的车间环境下长期稳定运行,无需频繁更换轴承。皮带两侧的机架上设置有可调式防跑偏挡边,挡边采用高分子聚乙烯材质加工,与皮带侧边的间隙可通过螺栓调整为2-3mm,既可以阻挡物料从皮带侧边撒落,也可以避免皮带运行过程中与金属机架直接摩擦造成皮带过早磨损。

  设备的进料端设置有导料槽结构,导料槽宽度与皮带有效输送宽度匹配,导料槽下边缘与皮带表面的间隙可通过调节螺栓调整,适配不同粒度的物料进料,避免进料时物料冲击造成皮带损伤,同时减少进料过程中的粉尘外溢。出料端设置有清扫器,采用聚氨酯刮板贴合皮带表面,可刮除粘附在皮带表面的粉状物料,避免物料带入回程段造成辊筒粘料、皮带跑偏。从设计思路上,这款设备优先考虑了多粉尘工况下的运维便捷性,所有润滑点均引出至机架外侧,日常注油维护无需拆卸防护罩;所有易损件如刮板、托辊、轴承座均采用标准件规格,备件采购替换无需定制加工,可大幅降低产线的停机维护时间。设备的整体宽度为350mm,有效输送宽度为200mm,标准段长度可根据工位需求在1m-6m范围内调整,端部驱动单元的最大外伸尺寸为380mm,安装时需在驱动端预留至少400mm的检修空间,便于后期减速电机的维护拆卸。设备运行时的带速可通过调整减速电机速比实现0.2m/s-1m/s的范围调节,对应给料能力范围为0.5t/h-8t/h,可匹配不同产能的配料、给料工位需求,无需额外配置变频调速结构即可满足大部分常规工况的给料精度要求。
