九十度转弯动力滚筒输送线结构

　　这套弯道辊道设备主要用于车间内部、包装线末端、仓储分拣区以及电商物流分拨环节中，解决直行输送线在平面布局里需要改变货物流向的问题。相比人工把箱体从一条线搬到另一条垂直方向的线体，九十度转弯段可以让纸箱、周转箱、托盘料盒或规则包装件连续通过，减少工位等待和搬运干涉。现场布置时，它通常夹在两段直行辊道之间，也可以与皮带机、工作台、封箱机、贴标工位、扫码通道或分拣滑槽衔接，形成折线形输送路径。

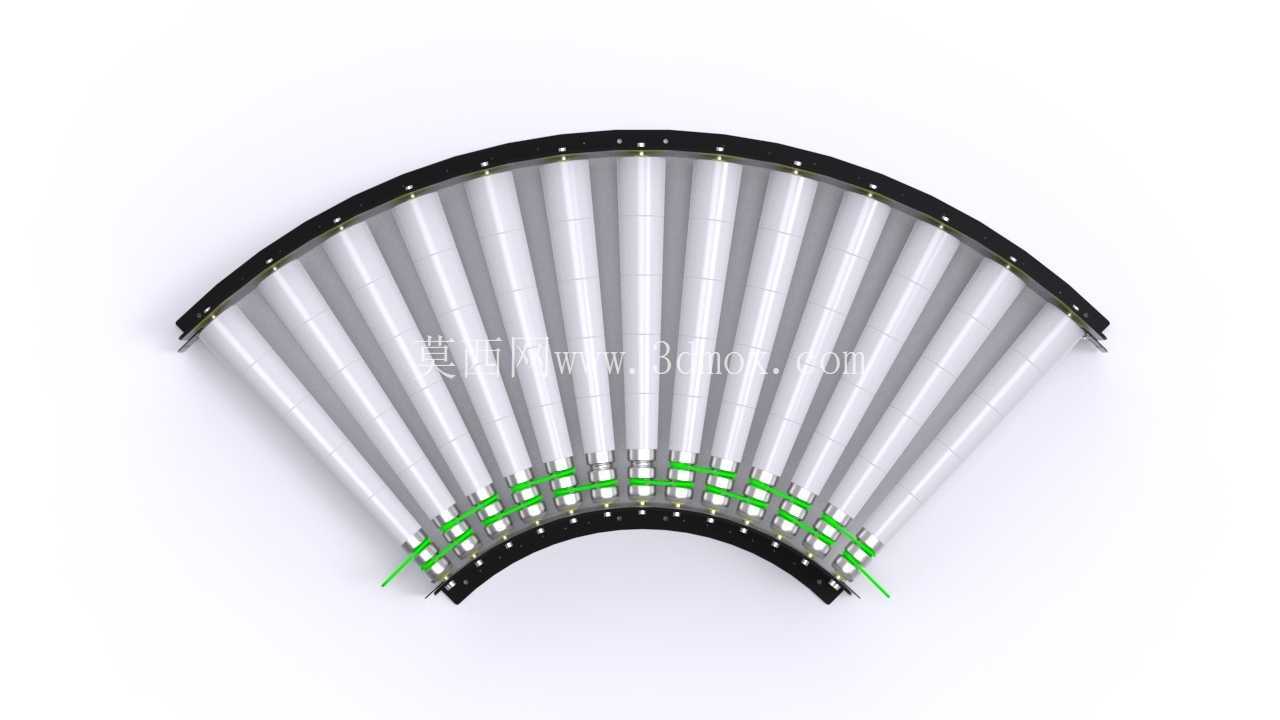

　　从结构上看，弧形段采用多根沿弯道径向布置的圆柱形辊子，辊子轴线并不平行，而是随转弯半径逐根偏转，使输送面在扇形区域内连续展开。货物进入弯道后，内侧轨迹短、外侧轨迹长，辊子排布需要兼顾承载面密度与通过稳定性。若辊距过大，小件或软底包装件容易在相邻辊子之间下陷；若排布过密，则会增加转动阻力、制造成本和维护点。该方案在弯道区域保持了较密的辊面支撑，适合底面平整、尺寸相对规则的容器通过。

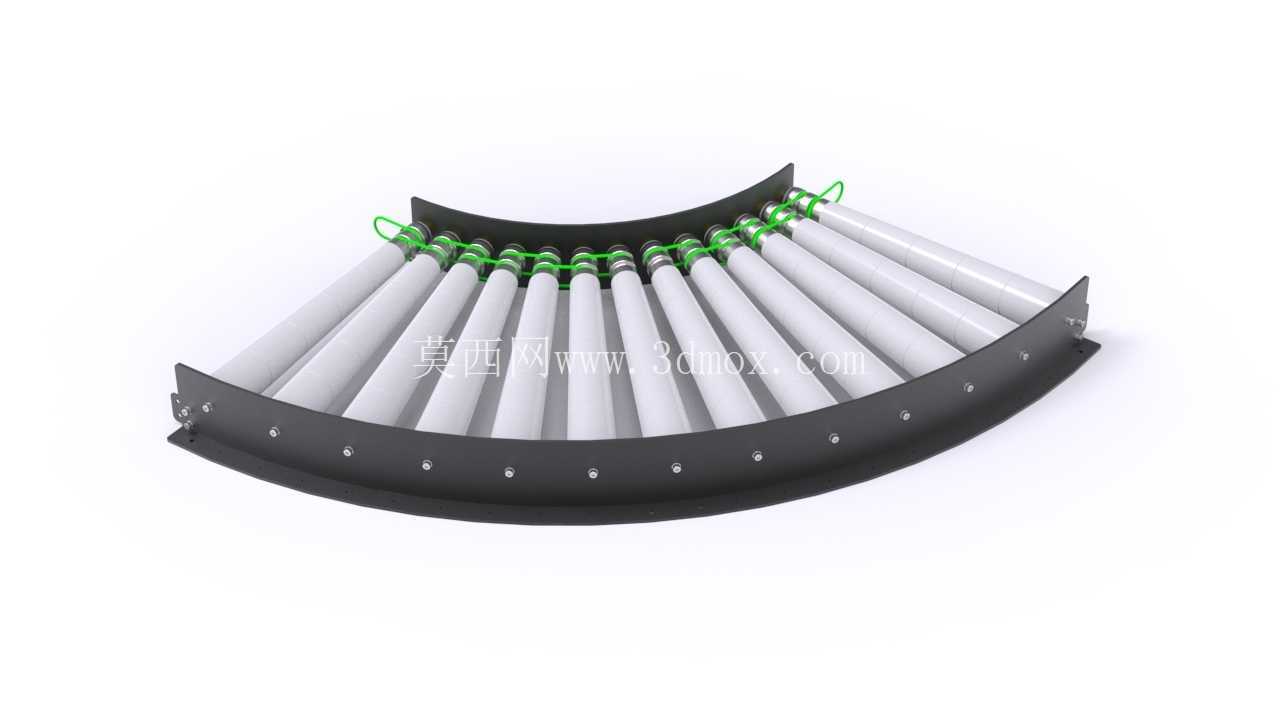

　　机架两侧采用弧形侧板承托辊轴，侧板上按辊子安装位置设置连接孔位，既保证辊轴定位，也让整体框架形成封闭的受力轮廓。支腿布置在弯道外侧和内侧的关键承载位置，腿间设置横向连接与斜向支撑，用于抵抗设备运行时的偏载和扭转。弯道输送与直线段不同，货物在转向过程中会对护栏和侧板产生侧向挤压，尤其在输送速度偏高、货物重心偏高或连续来料时，侧向力更明显，因此机架不能只按竖直载荷理解，还要考虑水平方向的推力与支腿根部弯矩。

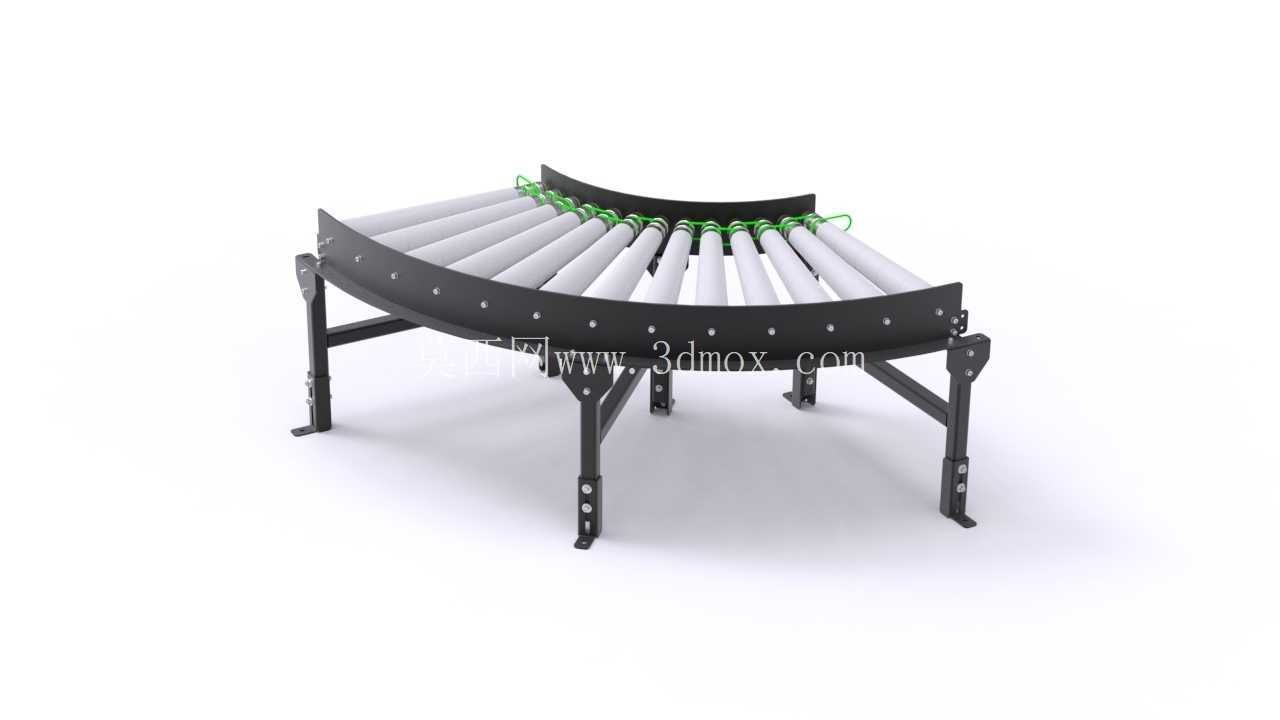

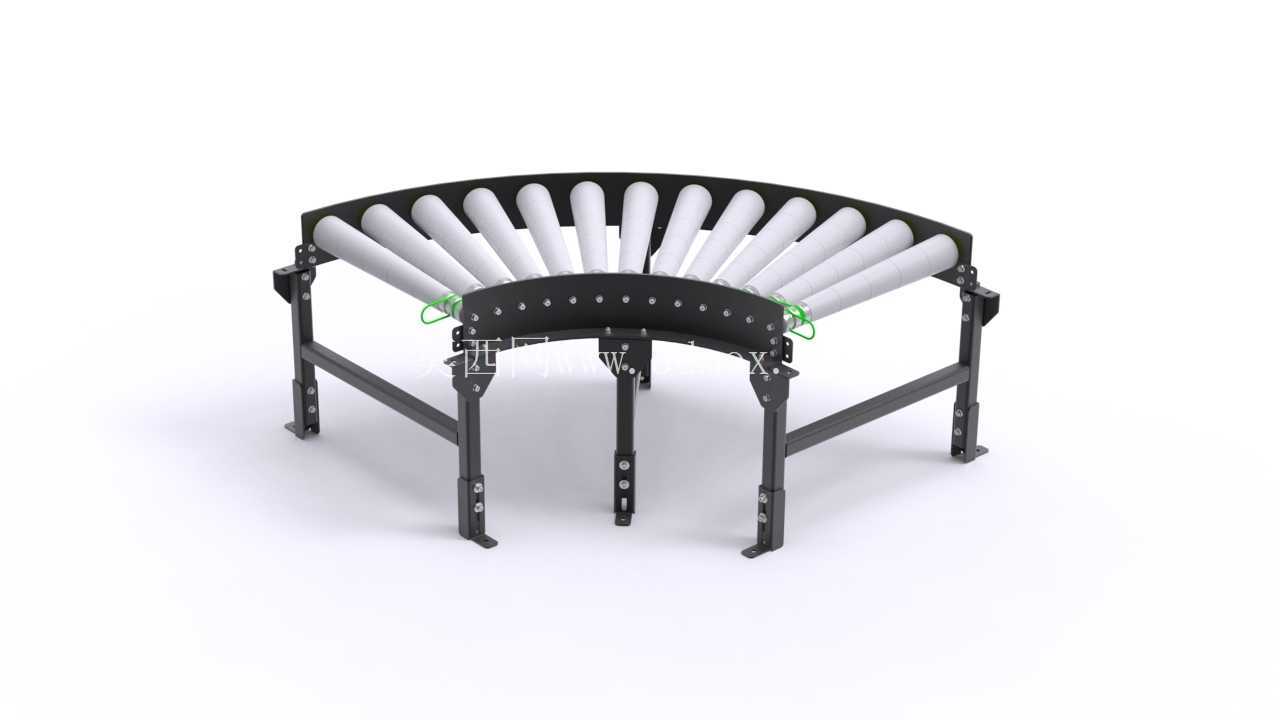

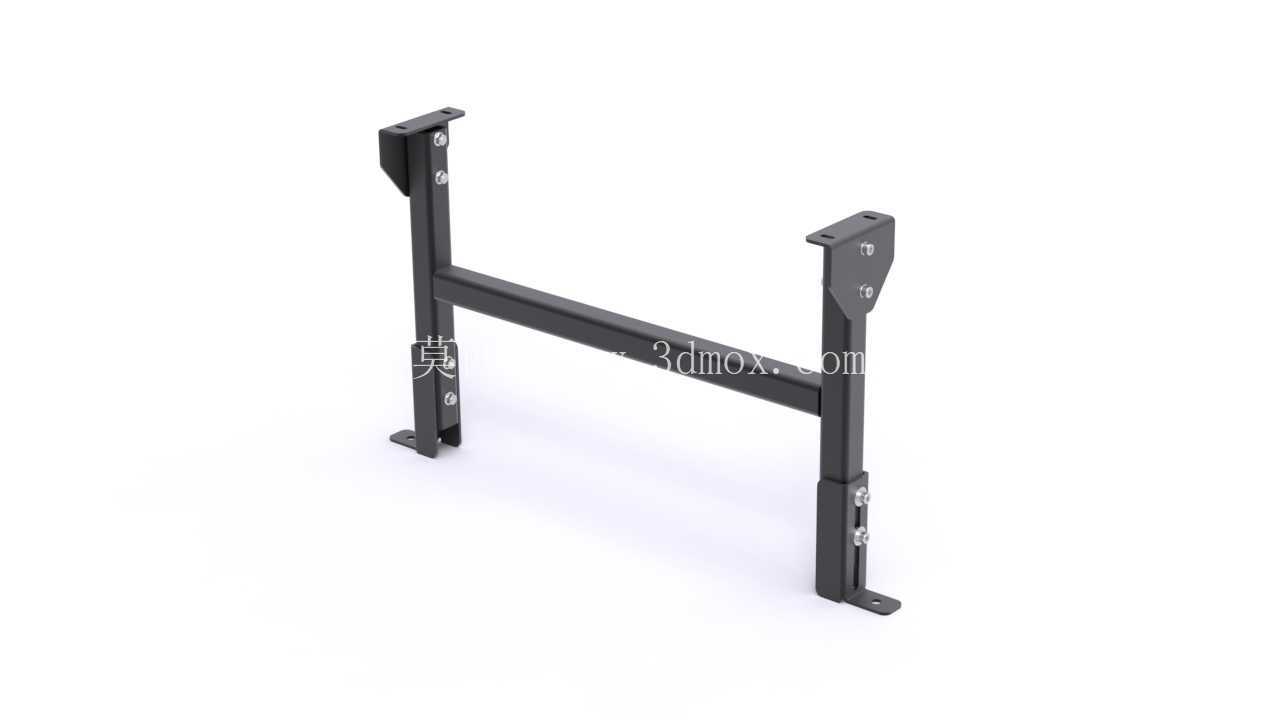

　　支腿底部采用可落地支撑结构，配合安装孔或可调脚件，便于在现场根据地面平整度调整高度。输送线对接时，弯道入口和出口的辊面高度必须与前后设备保持一致，高差过大会造成货物颠簸、卡滞或冲击辊面。若用于已有生产线改造，还需要核对地脚占用范围、周边检修空间以及护栏位置，避免设备虽然外形尺寸满足通道宽度，却在维护时无法拆卸辊子或清理卡入物。

　　该设备的有效输送宽度约为六百毫米级，能够覆盖常见纸箱和塑料周转箱的通过需求。弯道角度按九十度转向设计，适合L形布局或垂直工位转接。辊子直径与长度按输送宽度匹配，单根辊子承担的是货物局部底面载荷，整线承载能力则取决于辊距、货物底面积、机架刚度和支腿间距。选型时不能只看整机标称载荷，还要结合货物重量、底面接触长度、是否偏载以及是否存在冲击上线等情况综合判断。

　　驱动与传动部分布置在辊子端部区域，通过相邻辊子之间的传动件把动力传递到整段弯道。圆弧段的传动比直线段更考验张紧和同步，因为每根辊子的方位随弧线变化，传动件需要适应转向后的轴线位置。维护时应重点检查端部传动件的磨损、张紧状态以及辊子转动灵活性。若某根辊子卡滞，货物在弯道中可能出现偏转、刮边或堆积；若内外侧辊速配合不合理，也会加剧货物与侧护边的摩擦。

　　实际使用中，货物通过弯道时会自然贴靠外侧导向边，因此侧边防护和导向面的连续性很重要。导向边若存在突出螺栓、尖锐缺口或接头错位，容易划伤纸箱包装，甚至使料盒在高速通过时翻转。对于底部较软、尺寸较小或重心较高的货物，应在选型阶段校核最小底面尺寸和允许辊距，必要时增加导向护栏、降低输送速度或在前后段设置过渡板。

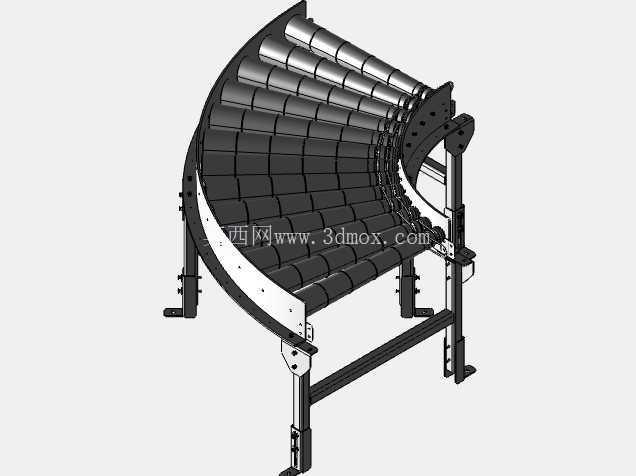

　　建模时需要把弧形侧板、辊子阵列、支腿组件、端部传动件和地脚连接分别作为可装配单元处理。弯道辊子不是简单直线阵列，而是沿圆弧路径按角度和半径关系布置，辊轴方向应与扇形径向一致。侧板孔位、辊子端部间隙、支腿安装面和传动件包络空间都需要在三维环境中检查，尤其要关注转动件与固定机架之间的干涉。工程出图时，弧形侧板的曲率、孔位角度、支腿定位尺寸和对接高度应表达清楚，以便钣金加工、焊接装配和现场安装保持一致。

　　这类设备的价值不在于复杂动作，而在于让物流路径在有限厂房面积内顺畅转向。它适合规则包装物的连续输送，不适用于散装物料、软袋无支撑货物或严重不规则物件。布置产线时，应把弯道前后的来料方向、货物尺寸、人员通道、设备检修区和电控走线一并考虑，使转弯段不仅能转，还能在长期运行中保持稳定通过和低维护成本。
