电器盖两板模转三板模注塑结构

　　这套结构围绕圆形电器盖塑件的量产需求展开，核心处理的是两板模向三板模改造时，浇注方式、开模顺序、取件空间和模架边界之间的匹配问题。原两板方案采用侧进胶，凝料与塑件在同一分型面取出，模具层数少、动作直接，但浇口痕迹落在塑件外侧边缘，后续需要人工修整；对于外观要求较高、批量较大的电器盖类零件，侧浇口不仅增加后处理工序，也容易在盖体侧壁留下局部应力痕。改造后的三板结构将进胶点移至塑件顶面区域，通过点浇口实现凝料与塑件在不同分型面分离，开模过程中先拉出流道凝料，再完成塑件分型和顶出，自动化生产时不需要人工剪断浇口，盖体外观面的一致性更好。

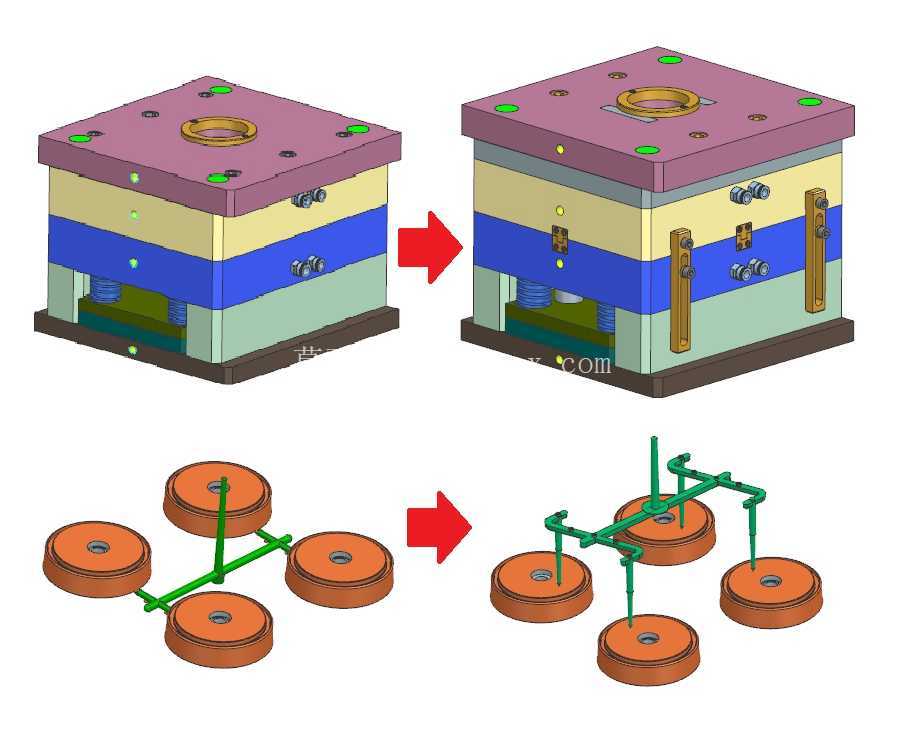

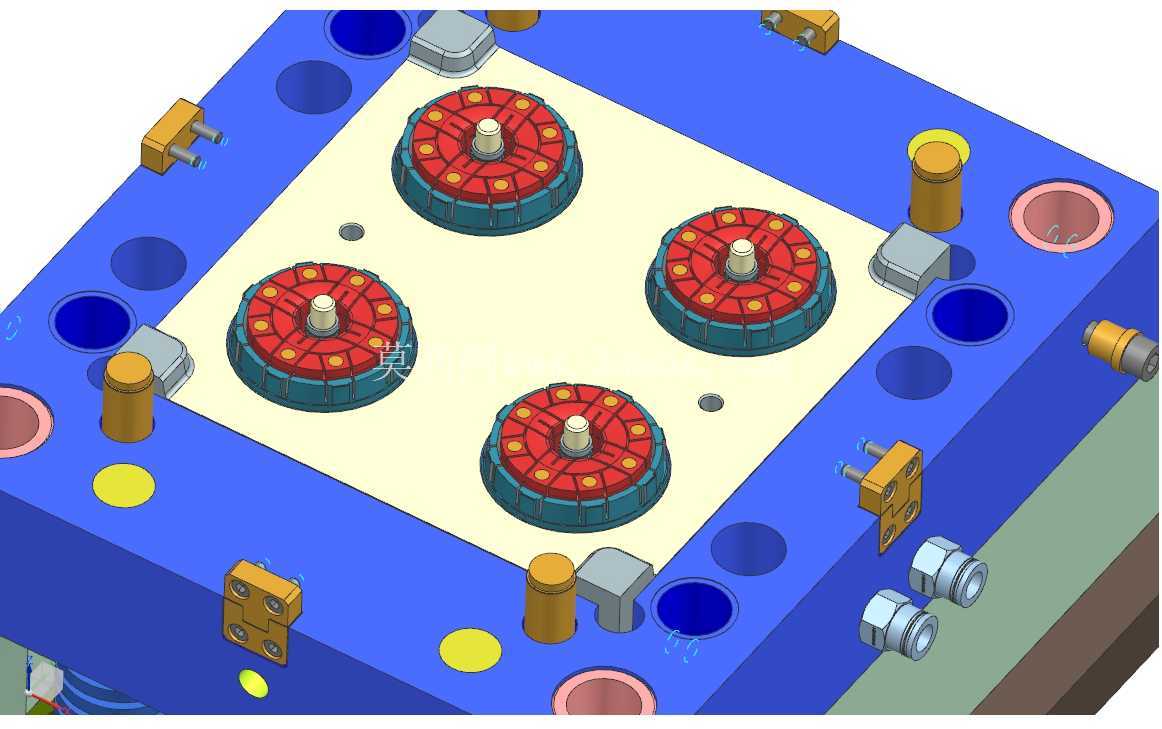

　　从成型逻辑看，电器盖属于浅腔圆形薄壁件，盖体中部有装配定位特征，外缘需要保证平整，避免翘曲影响后续与阀体或电器组件的贴合。模型中下方的浇注对比很直观：原方案为四点侧向进料，绿色流道沿塑件外侧布置，熔料从边缘向中心填充；改造后流道抬升至模具上方，采用多点针点式进胶，熔料从盖体上表面向周边流动，填充路径更短，各腔充填平衡性更容易控制。多腔布置时，三板模的分流板可以把主流道凝料悬挂在定模一侧，开模后由拉料杆和定距机构完成脱料，塑件则留在动模侧由顶出机构推出，两个动作分区明确，互不干涉。

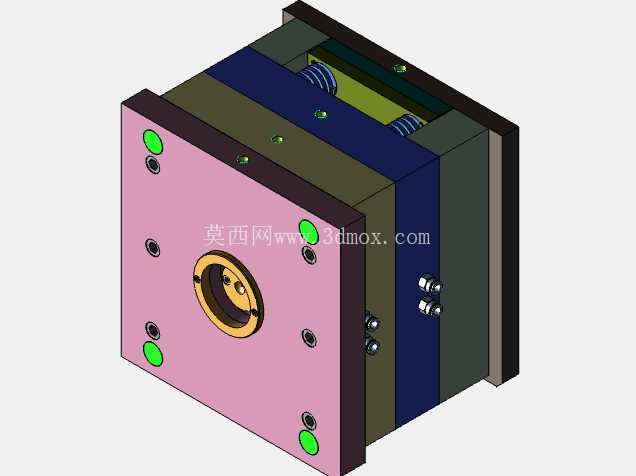

　　模架部分保留了典型注塑模的分层关系：最上方为定模固定板，承担定位环、主流道衬套和机台定侧安装；中间增加剥料板及定模板活动层，用于凝料脱落和流道取出；下方动模侧布置型腔、型芯、导向件、复位杆、顶出板和支撑部件。图中可以看到导柱沿四角贯穿，保证多层板在反复开合过程中的同轴度；侧面设置锁模扣和定距拉板，用来控制A板、剥料板和动模侧的打开顺序。三板模最忌讳开模次序混乱，若凝料尚未脱离点浇口就提前打开主分型面，容易拉断浇口或把流道带向塑件侧；因此结构设计时需要通过扣机、拉板、树脂开闭器或限位螺钉的配合，让第一次分型优先发生在流道板区域，待凝料从浇口和衬套中脱出后，再进入塑件分型和顶出阶段。

　　冷却与排气在这类圆形盖件中不能只按外形简单布置。塑件壁厚虽然不大，但盖缘和中心凸台处材料堆积不同，冷却收缩速率存在差异。动、定模两侧应围绕型腔轮廓布置回路，使镶件表面温度均匀；顶面点浇口附近温度较高，冷却通道需要兼顾衬套周边，避免局部过热造成拉丝或浇口残留。排气则集中在熔体最后填充的外缘和深筋位置，三板模点浇口填充速度快，若外缘排气不畅，容易出现短射或烧焦痕。

　　安装边界方面，改造并不是单纯增加一块板。模架闭合高度会随剥料板和定距机构增加而上升，选型时必须核对注塑机拉杆间距、最大模厚、最小模厚和开模行程。开模行程除了要满足塑件顶出取件高度，还要额外预留流道凝料的掉落空间；多腔点浇口凝料呈树枝状，竖直方向占用空间比两板模侧浇口更大。顶出方向上，圆形盖件可采用均匀分布的顶杆或顶环，避免单点顶出造成盖板变形；若盖内有加强筋或装配柱，顶杆应尽量靠近包紧力较大的位置，并与冷却水路、螺钉孔、镶件拼缝保持安全距离。

　　这套三维结构把改造前后的模架层级和浇注布局同时表达出来，适合在模具方案评审时检查点浇口位置、流道落差、分型顺序、顶出布置和机台适配关系。对于从事注塑模设计的人来说，重点不在于简单复制板层数量，而是理解两板模与三板模在浇口痕迹、凝料脱落、自动化取件和维护空间上的取舍，并把这些约束落实到模架尺寸、镶件强度和开模动作中。
