多规格四轴飞行器高压锂聚合物动力电池组

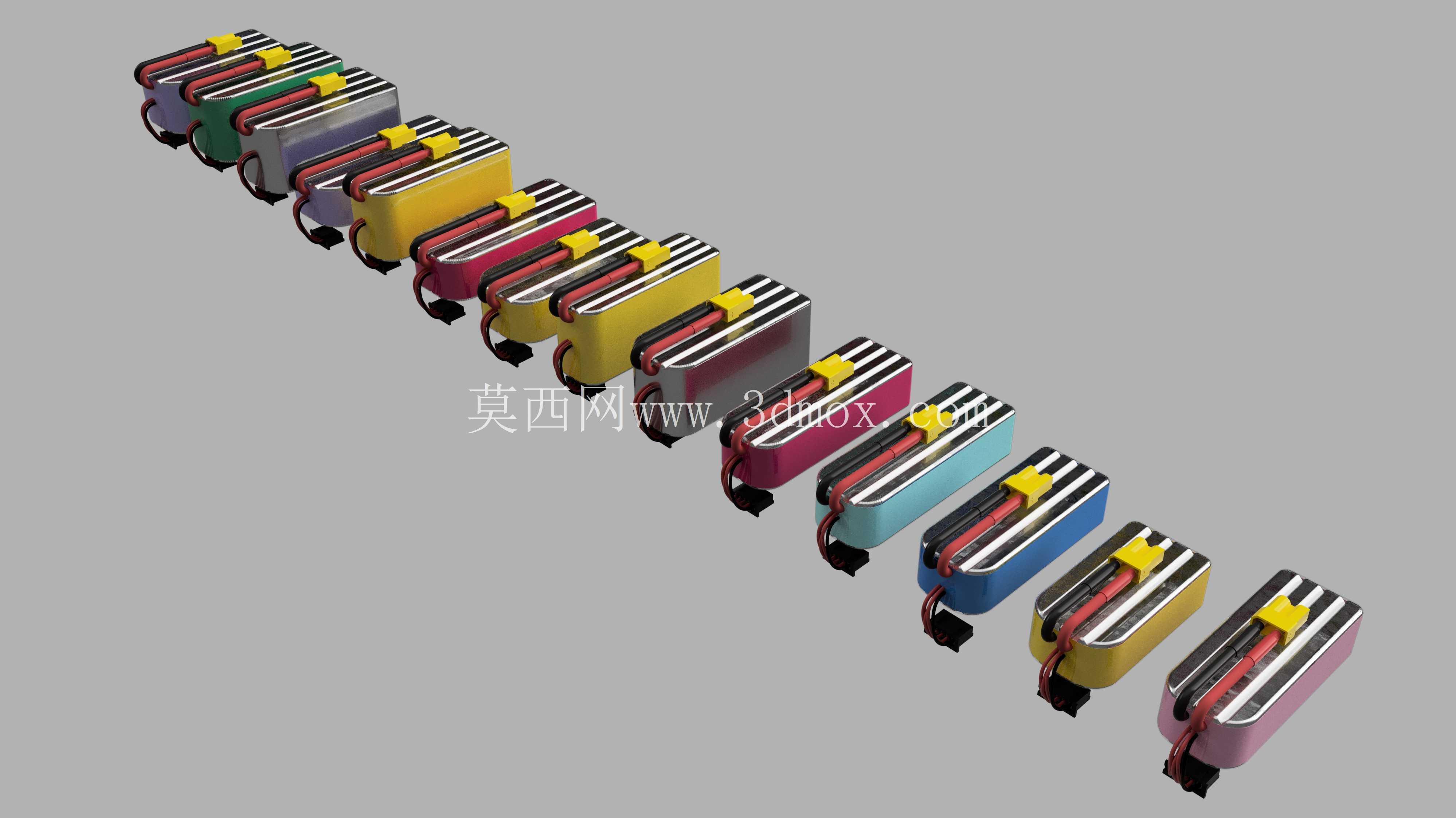

　　这套参数化建模的高压锂聚合物动力电池组，主要面向穿越机、小型四轴飞行器及轻量化航模的动力供电场景，覆盖从室内微型竞速机到小型户外航拍机的不同装机需求。整套模型共包含十余款不同容量、不同尺寸规格的电池单体外观方案，外壳采用差异化配色区分容量档位，方便装机选型时快速识别对应规格，也便于在多机作业、批量备电的场景下快速分拣不同续航等级的电池。

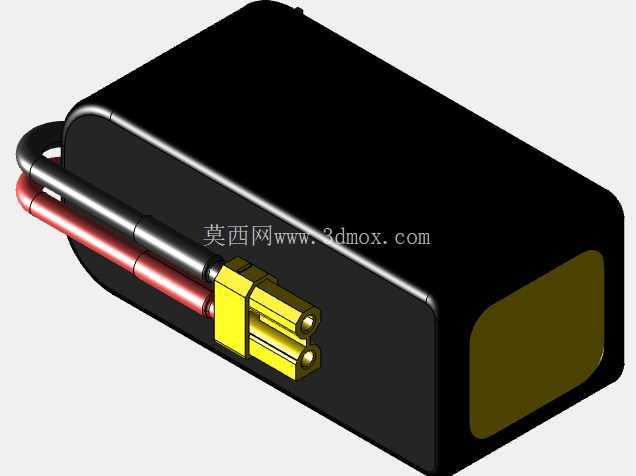

　　从实际装机使用的角度来看，这类高压锂聚合物电池是小型FPV飞行器的核心供能部件，需要为飞控、电调、无刷电机及机载图传设备提供持续稳定的大电流输出，因此模型在结构还原上重点还原了软包电芯外层的热缩封装外壳、顶部电芯极耳固定区域、动力输出引线以及末端XT30供电接头的完整形态。建模过程中采用全参数驱动的逻辑搭建：先完成单款电池的基础特征骨架，将电芯本体的长宽厚、极耳区域宽度、引线出线位置、接头固定位全部关联到可调参数表，后续衍生不同容量规格时，仅需调整对应尺寸参数即可自动生成新规格的完整模型，无需重复绘制基础特征，也能保证全系列产品的结构特征统一，不会出现不同规格间接口位置、出线方向错位的问题。

　　实际航模装机时，电池的安装边界是结构设计阶段必须优先确认的指标：不同容量的电池厚度、长度直接决定了飞行器机架电池仓的预留尺寸，模型中每一款配色对应的电池都严格对应真实产品的外形尺寸，软包本体的圆角过渡、顶部热缩封边的凸起厚度都做了还原，设计机架电池仓时可以直接参考模型的外轮廓预留装配间隙，避免出现电池塞装过紧、飞行中晃动移位的问题。电池顶部的平衡引线与动力线的出线走向也按照实际装机状态做了还原，动力线从电芯极耳处引出后自然弯折，末端的XT30接头朝向电池外侧，建模时特意将接头长度设置为约电芯总长度的二分之一，匹配实际折回固定时的布线状态；需要说明的是，平衡引线与动力线的外露长度为示意性建模，实际不同批次产品的线材长度会根据出厂调校有小幅差异，结构设计时不需要严格绑定线材的精确长度，仅需预留足够的布线避让空间即可。

　　从功能特性上，高压锂聚合物电池相比普通锂聚合物电池拥有更高的满电电压，能够为电机提供更强的瞬时动力输出，适配竞速穿越机的大油门机动需求，同时小容量300mah档位的产品重量极轻，不会给微型飞行器带来额外的负载负担。模型中不同配色的外壳对应不同的容量梯度，从最小的室内机用超薄电池到大容量长续航电池依次排列，外壳表面的热缩膜质感、顶部黄色的高压标识贴、黑色的极耳固定胶层都做了细节还原，引线的红黑正负极分色也和实际产品保持一致，XT接头的黑色塑胶外壳、金属插片轮廓都完整呈现。

　　在设计思路上，没有刻意追求线材等非结构件的绝对尺寸精度，而是把建模重点放在电池本体的安装轮廓、接口位置、系列化规格的参数关联上——对于航模机架设计者来说，电池本体的长宽厚、最大外轮廓尺寸是干涉检查的核心要素，线材属于可弯折调整的柔性部件，只要预留足够的走线空间即可，参数化的建模方式也方便后续新增其他容量规格时，直接修改参数就能快速生成对应模型，大幅提升系列化产品的建模效率，也方便在整机虚拟装配时快速替换不同容量的电池方案，验证不同配重下的整机重心匹配效果。
