MG995金属齿轮大扭矩舵机结构

　　这类舵机最常见的落点不在重型产线，而在中小载荷、角度闭环要求明确的末端动作环节：航模里的机翼襟翼与方向舵联动、教学机械臂的关节摆动、小型云台俯仰翻转、智能小车转向轮组、自动门锁插销推拉，甚至实验台里的阀门开度调节、料仓挡板开合都能见到它。选型时工程师最先确认的不是外观，而是输出轴能稳定承担的堵转扭矩、空载转速与控制脉宽区间，MG995这一档产品之所以被大量采用，核心在于金属齿轮组替代了早期微型舵机的塑料齿，频繁正反转、带载启停时齿面崩裂的概率明显降低，输出端铜质齿轮盘直接外露，花键轴兼容标准舵机摇臂、圆盘和单边力臂，不用额外加工转接件就能快速装夹。

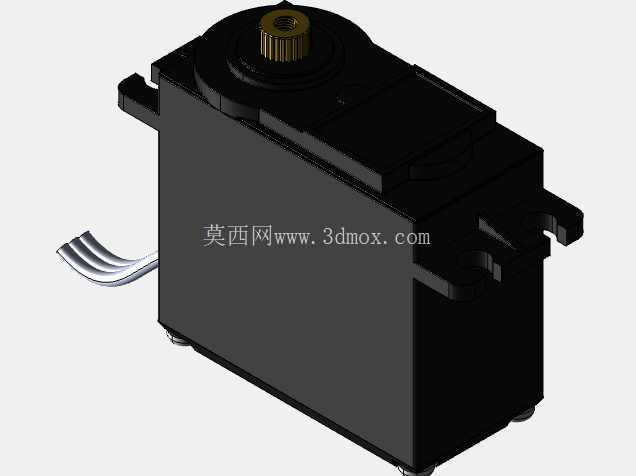

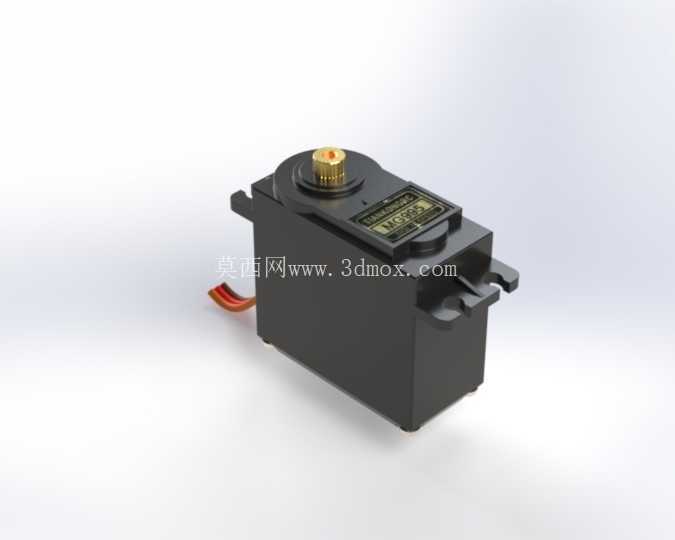

　　从壳体结构看，整机采用上下扣合的矩形阻燃塑壳，两侧伸出带圆孔的安装耳，这是舵机行业沿用多年的标准固定边界：耳孔中心距、壳体宽度、输出轴相对安装面的高度都遵循通用舵机尺寸链，老设备替换时直接拧入自攻螺钉或减震胶柱即可，不必重新排布机架孔位。底部壳体预留散热筋区域，内部直流电机、减速齿轮组、电位器角度反馈元件和控制电路板沿轴向依次排布，电机尾端引出红黑橙三线，分别对应电源正、电源地与PWM信号，线长和线径满足小电流短时堵转工况，接线端直接插接收机或控制器舵机接口，不需要额外驱动板。

　　建模时需要重点还原几个配合关系：输出轴齿轮与壳体内多级减速齿的啮合间隙，决定了装配后摇臂的回程空程；顶部标签凹槽与壳体表面的台阶差，影响外观渲染的真实感；两侧安装耳的圆角过渡和安装孔沉台，要保证螺钉锁紧时耳片不出现应力发白；尾部出线口的护套结构，模拟了线材反复弯折时的防断裂设计。旋转轴部分单独拆出表达，能直观看到轴肩、卡簧槽与摇臂固定螺纹孔的层级，做机构运动仿真时，可直接给输出轴设定0至180度的摆动约束，验证连杆机构在两个极限位置是否与壳体、周边机架发生干涉。

　　实际装配调试中，这类舵机的安装姿态比较灵活，正装、侧装甚至倒装都能正常工作，但要注意输出轴径向载荷不能长期超出设计值，侧向撬动摇臂很容易造成末级齿轮轴弯曲；壳体四周建议留出2至3毫米间隙，避免舵机长时间大负载工作时塑壳受热膨胀与机架硬接触。控制层面，它接收标准50Hz脉宽调制信号，中位脉宽对应输出轴零位，两端极限脉宽对应左右最大转角，内部电位器实时反馈轴角，电路自动比对目标位置与实际位置，驱动电机正转或反转直到偏差消除，这一闭环逻辑让它在开环步进电机容易丢步的轻载摆动场景里可靠性更高。

　　做整机布局时，工程师通常会把舵机安置在靠近动作执行端的位置，缩短连杆传力路径，减少长摇臂带来的弹性变形；供电回路要单独核算峰值电流，多台舵机同时动作时不能直接取控制板弱电引脚，须独立电源共地供电，防止电压跌落导致控制器复位。三维结构里把安装耳、输出轴、出线方向三个基准要素做准，后续二维工程图出安装孔位、运动包络校核、摇臂长度匹配都能直接复用，不用反复测量实物。
