油气田立式卧式压力容器成套设备

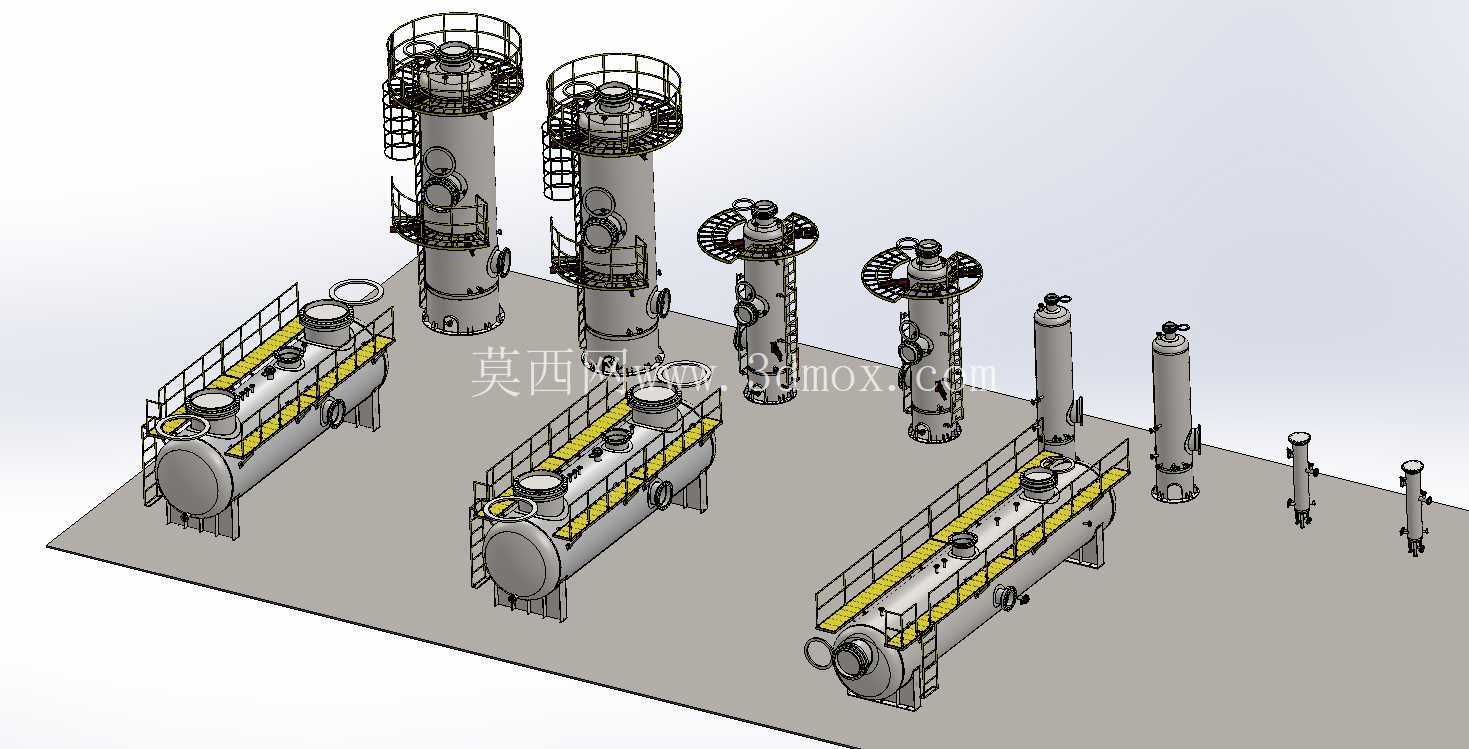

　　这套三维建模对象覆盖油气集输站场中常见的多类承压静设备，既包含带鞍座支撑的卧式三相分离罐体，也包含带顶部操作平台、直爬梯与护笼的立式重力分离塔，同时纳入小口径立式过滤筒、缓冲罐体以及配套管接附件，整体对应石油天然气开采、集输、净化环节中介质分离、缓冲储存、杂质过滤与相态分离的典型工况。现场布置时，卧式长筒设备通常沿站场管廊方向排布，筒体两端采用标准椭圆封头，下部设置双组鞍式支座，支座底板预留地脚螺栓孔，安装时需核对基础中心线标高、鞍座跨距与筒体热膨胀位移量，避免管道附加应力直接作用于筒壁接管。筒体顶部沿轴向布置检修人孔、安全阀接口、压力表取压口与气相出口，侧面设置液位计连通管、油水相出口以及排污接口，筒体外围铺设带踢脚板的检修走道与双侧护栏，走道格栅板预留防滑凸起，巡检人员可沿端部斜梯到达各操作位，人孔周边预留不小于七百毫米的操作空间，满足开盖检修与内部构件清理需求。

　　立式高塔类设备采用裙座或支腿支撑结构，筒体分段设置多层环形操作平台，平台边缘安装防护栏杆与挡脚板，外侧直爬梯全程配置安全护笼，爬梯踏棍间距符合登高操作规范，顶部平台围绕封头主法兰布置，方便检修人员拆卸顶部除沫器、安全阀与调压组件。塔体侧壁按工艺高度依次设置进料口、液位接口、手孔与测温测压接口，接管方位结合站场管道走向统一排布，减少现场管线交叉弯折。小型立式过滤与缓冲设备直径较小，采用多根支腿落地支撑，顶部设置快开或法兰连接封头，内部可装填滤芯、聚结填料或丝网除沫构件，进出口接管采用侧向或轴向布置，设备旁预留滤芯抽取空间，便于运行周期到达后快速更换内件。

　　从结构设计逻辑看，各类罐体的壁厚选取需结合设计压力、设计温度、材料许用应力与腐蚀裕量综合校核，封头采用与筒体同材质的冲压成型件，焊接接头位置避开高应力区，接管开孔处根据孔径大小设置补强圈或整体加厚补强。鞍座与筒壁接触位置设置垫板，分散支撑反力，防止局部接触应力超限；立式设备裙座上开设通气孔与排污口，避免底部积液造成腐蚀。平台荷载按检修人员、工具与可拆卸保温层重量组合校核，爬梯与平台连接位置采用连续焊接，护栏横杆与立柱间距满足防坠落要求。

　　三维建模过程中，筒体、封头、法兰、接管、支座、爬梯、平台分别按独立装配体构建，标准件调用对应法兰、螺栓、人孔与阀门接口参数，非标准鞍座、护笼、格栅走道按实际钣金与型材截面搭建。装配时严格控制各接管的标高、方位角与伸出长度，卧式设备保证筒体轴线水平度，立式设备控制裙座底面与筒体轴线的垂直度。设备之间的相对间距按照站场检修通道、管道敷设宽度与吊装作业半径预留，大型罐体一侧留出吊车站位通道，小型过滤设备周围留出操作阀门与拆装滤芯的作业面。

　　这类设备在联合站、计量站、天然气净化厂中承担来液缓冲、油气水三相分离、机械杂质过滤、气相除液以及介质临时储存的作用，运行时依靠重力沉降、填料聚结、滤芯拦截等原理实现不同相态介质的分离，分离后的油、气、水分别接入后续处理管线，含杂质排污接入密闭排污系统。模型完整还原了外部钢结构、操作附件与接口方位，可直接用于站场布置校核、管道碰撞检查、检修空间验证以及钢结构支撑件的二次深化设计，帮助设计人员在方案阶段提前发现设备与管廊、基础、巡检通道之间的位置冲突，减少现场施工返工。
