油气田立式承压分离过滤罐体

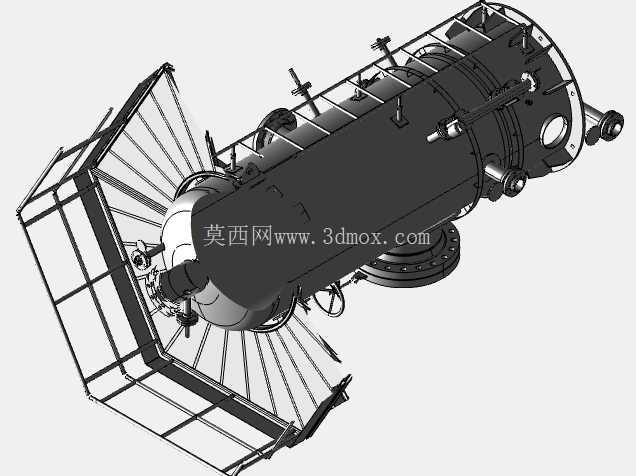

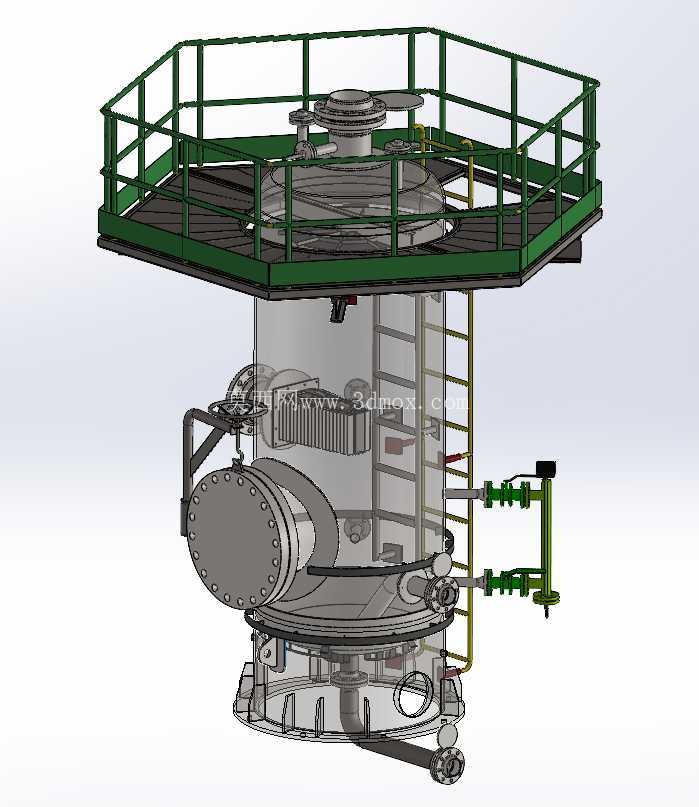

　　这套立式承压罐体结构，常见于油气集输站、井场计量橇、天然气净化预处理单元以及海上平台生产模块，承担采出液气液分离、游离水脱除、固相杂质拦截、介质缓冲稳压等任务。现场布置时，罐体通常落在混凝土条形基础或钢结构橇座上，底部裙座预留地脚螺栓跨距，接管方位需要在总图阶段与工艺管道、检修通道、消防喷淋和放空总管协同核对。模型中筒体采用直立圆筒加上下封头的承压构型，中上部环绕八角形检修平台，平台外缘设置护栏，侧面布置直爬梯与护笼，巡检人员可到达顶部人孔、安全阀接口和仪表阀组位置。筒体侧面大口径法兰用于内部构件检修，封头和筒壁上的接管分别对应进料、气相出口、液相排出、排污、放空、液位取压和安全泄放路径。

　　外部两路带绿色手轮的阀组与引压管路，体现液位调节、排污或取样回路的装配关系，建模时保留了阀门手轮、阀杆、法兰螺栓和管支架的相对位置，便于管道专业抽取接口坐标。结构设计思路围绕承压边界与操作可达性展开：筒体壁厚按设计压力、腐蚀裕量和焊接接头系数选取，封头过渡区降低应力集中；裙座支撑将设备载荷传递至基础，同时避开底部接管；平台格栅板减轻自重并便于排液，护栏高度和踢脚板符合临边检修要求；爬梯踏步间距、平台净宽和顶部人孔开启空间都按现场维护动作预留。三维建模过程中，先以筒体轴线为基准搭建封头、裙座和接管，再装配内部分离元件的占位空间，外部平台按多边形框架拆分主梁、支撑牛腿、栏杆立柱和踢脚板；阀门与管线采用独立子装配，方便调整方位。

　　外形边界需要重点控制：顶部护栏最高点决定吊装净空，平台外伸轮廓决定橇块宽度和运输尺寸，侧向阀组手轮操作距离不能贴紧管道或电缆桥架，底部排污口要留出阀门操作与积液收集空间。安装阶段，设备就位后需核对裙座地脚孔、平台立柱与爬梯连接点，法兰接管配对时注意垫片厚度和螺栓伸出长度；液位计、压力表、安全阀等仪表接口要和工艺联锁清单对应。对于结构设计人员，该模型可用于校核平台支撑刚度、检修荷载分布和接管碰撞；对于选型人员，可直观判断立式分离器在站场中的占地、通道和吊装要求；对于建模从业者，能参考承压容器从筒体、封头、内件到外部钢平台、阀组、爬梯的层级拆分方式，理解工业罐体不是单一筒壳，而是承压壳体、工艺内件、检修钢结构和管路附件共同组成的成套装备。
