立式油气承压分离罐体带检修平台

　　这套立式承压罐体结构常见于油气集输站、天然气净化厂、海上平台工艺模块以及炼油装置的预处理工段，承担气液分离、介质缓冲、杂质过滤与相态稳定等任务。现场布置时，罐体通常落地安装在混凝土基础或钢结构橇座上，底部裙座与地脚螺栓配合定位；筒体周围设置多层环形操作平台，顶部为方形检修平台，侧面通过直爬梯和螺旋梯连通各层，便于人员到达人孔、仪表口、阀门及顶部封头区域。

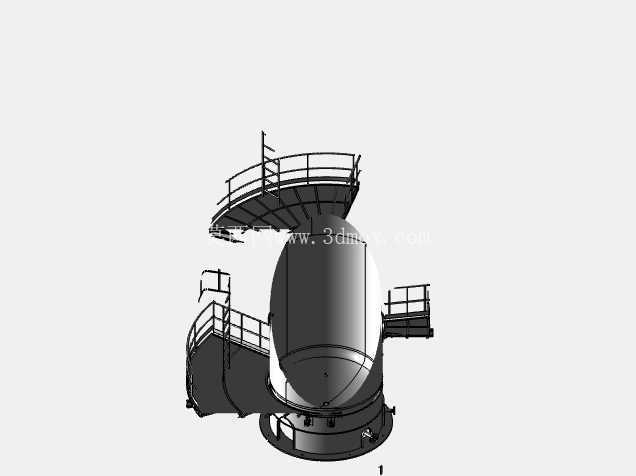

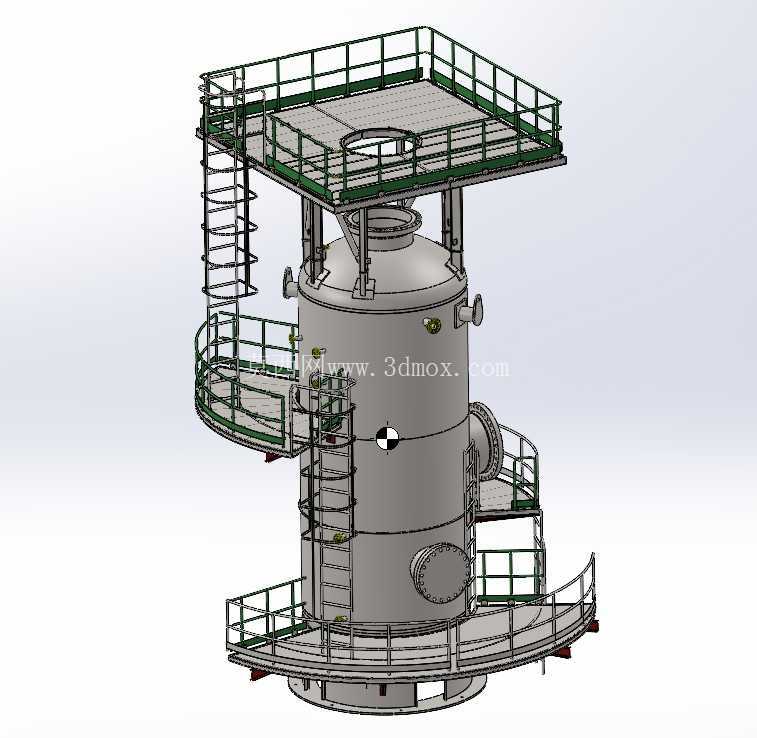

　　从结构组成看，主体为圆柱形承压筒体，上下采用封头收口，筒壁分布多种接口：侧向大口径管口用于工艺介质进出，小型接管可连接压力表、液位计、安全阀、取样口或排污管线；下部圆形人孔方便内件检查与维护，顶部开孔则对应内部分离元件、捕雾器或过滤组件的检修需求。平台采用格栅板铺面，边缘设置护栏和踢脚板，既减轻自重，又能让雨水和散落物下落，适合露天石化工况。爬梯带护笼，转折处设休息平台，符合高位设备频繁巡检的使用逻辑。

　　建模时需要先把承压壳体作为主干控制：确定筒体直径、切线长度、封头形式、裙座高度和管口方位，再围绕操作空间建立平台骨架。平台不能只按外观摆放，需考虑人员通道宽度、阀门操作距离、人孔开启半径以及仪表维护空间；护栏立柱、横杆、踢脚板和平台支撑应分层装配，避免与接管、法兰、爬梯发生干涉。爬梯路径要结合罐体曲率和平台入口布置，护笼弧度、踏步间距和连接支座都应体现真实安装关系。

　　功能设计上，这类设备并非单纯空罐。若用于三相分离，内部可能设置入口分流器、整流板、聚结元件、液位控制区和气体出口捕雾器；若侧重过滤，则筒体内会布置滤芯、滤篮或反冲洗构件。外部平台和管口方位必须服务于内件抽出、安全阀检修、液位变送装置观察和排污操作。顶部平台预留的开孔区域，往往对应封头人孔或内部组件吊装位置，周围护栏不能遮挡吊装路径。

　　安装边界方面，设备总高由裙座、筒体、封头和顶部护栏共同决定，平面占用范围则不止筒体外径，还包括下部环形平台、侧向突出管口、爬梯护笼和上部平台外挑尺寸。橇装化布置时，要核对平台立柱与橇架梁的连接位置，保证吊装、运输和现场就位时不超宽超高；厂房内安装还需核对上层净空、检修吊车起升高度以及人孔盖翻转空间。管道专业从侧方接口配管时，应保留法兰拆装间隙，仪表专业则需在小口径接管附近预留接线和维护位置。

　　结构细节上，裙座承受筒体重量、内压载荷、风载和地震载荷，底部环形底板与基础垫板接触；平台支撑通过支座或抱卡形式与筒壁连接，重要支撑应避开焊缝热影响区和大开孔削弱区域。格栅板下方的梁格布置要兼顾跨度与承载，人员集中操作的人孔区、阀门区可适当加密支撑。爬梯与平台交接处设置过渡踏步和扶手延伸段，减少巡检人员上下时的侧向风险。

　　对于三维设计人员，模型的价值在于把工艺设备、钢结构通道和检修空间统一表达：壳体体现承压边界，管口体现工艺连接，平台体现人机操作，爬梯体现竖向交通。完成装配后，应围绕罐体做一圈干涉检查，重点看法兰螺栓是否被平台梁遮挡、阀门手轮是否在护栏内可操作、人孔盖开启是否碰撞踏步、顶部吊装孔是否与护栏冲突。这样建立的模型不仅用于展示，更能直接支撑设备布置、配管预留、钢结构预制和现场安装校核。
