快开式人孔锁紧闭合结构设计

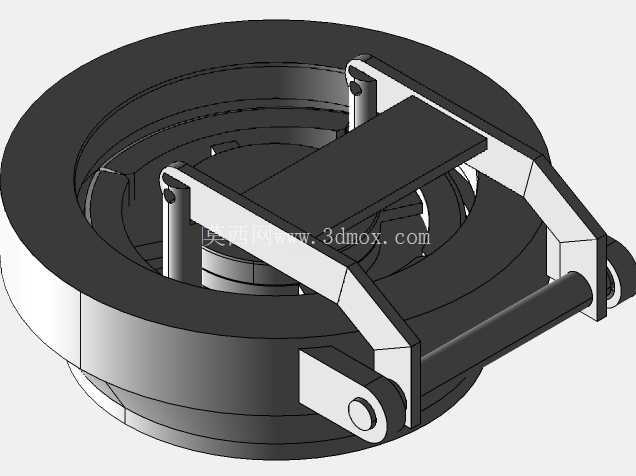

　　这套快开闭合结构主要应用在压力容器、常压储罐的人孔、检修口部位，日常运维中需要频繁开启关闭的工况下，传统螺栓紧固式人孔拆装需要逐个拧动数十组螺栓，单人操作耗时往往超过二十分钟，遇到应急检修场景会大幅拖慢作业进度，这套结构正是针对这类痛点做的针对性设计。从结构布局来看，整体采用圆形法兰基座作为安装基准，基座外圈预留标准螺栓孔位，可直接匹配现有储罐、罐体的标准人孔法兰安装尺寸，不需要对原有罐体接口做二次改造，安装边界完全兼容常规DN400-DN600口径的人孔安装规范，基座与罐体密封面处预留密封槽位，可适配耐油橡胶、石棉垫、金属缠绕垫等多种密封件，满足常压、低压不同工况的密封要求。

　　锁紧部分采用对称布置的四连杆铰链压合结构，压梁横跨整个人孔盖板中心，操作端设置横向握持手柄，开启时只需要扳动手柄，通过连杆机构的力臂放大作用，即可一次性解除整个盖板的压合锁紧力，不需要逐个拆卸紧固件，单人操作可在十秒内完成开启动作，闭合时反向扳动手柄，连杆机构会越过死点位置形成机械自锁，即使内部存在一定压力波动，也不会出现意外松脱的情况，压合过程中压梁会对盖板施加均匀的轴向压紧力，避免局部压合力不足导致的密封泄漏问题。

　　设计过程中重点优化了铰链的转动副间隙，所有销轴部位都预留了润滑脂加注通道，长期户外使用也不会出现锈蚀卡滞的问题，连杆的力臂比例经过反复校核，操作力控制在150N以内，普通运维人员不需要借助额外工具即可完成操作，同时压梁与盖板接触的部位设置了球面自适应垫，即使盖板密封面存在少量加工误差，也能保证压合面完全贴合，不会出现局部压偏的情况。结构的转动铰链全部布置在法兰基座的单侧，开启后盖板可以沿着铰链轴翻转120度以上，完全让出检修通道，不会对人员进出、工具递送造成遮挡，铰链部位设置了限位挡块，开启到最大角度时会自动锁止，避免大风或者外力碰撞导致盖板意外回落伤人。相比传统的螺栓紧固人孔，这套结构没有分散的可拆卸紧固件，日常运维不会出现螺栓丢失、螺纹锈蚀滑牙的问题，日常维护只需要定期给销轴部位加注润滑脂、检查密封件老化情况即可，大幅降低了后期运维的工作量。在化工物料储罐、食品发酵罐、市政给排水检查井、小型压力容器的检修口场景下，这类快开结构已经逐步替代传统螺栓连接结构，尤其是在需要频繁开闭、应急快速开启的工况下，其操作效率优势非常明显。

　　建模过程中对所有运动部件都做了干涉检查，整个开闭行程中连杆、压梁、手柄、盖板之间不存在运动干涉，转动副的配合公差按照H8/f7的间隙配合选取，既保证转动灵活，又不会出现过大的旷量，安装时只需要将基座与罐体法兰对正，穿入连接螺栓紧固即可完成装配，不需要现场做额外的配焊、修磨工作，互换性较强。密封面的平面度要求控制在0.1mm以内，保证闭合后密封件的压缩量均匀，在0.6MPa以下的低压工况下可以实现无泄漏密封，压梁的截面采用变厚度设计，受力较大的中部位置厚度更大，两端铰接位置适当减重，在保证整体刚度满足压紧力要求的前提下，尽可能降低结构自重，减轻操作时的负重感。
