数控加工参数化波浪装饰墙板

项目分类:机床 发布时间:2024-11-25 ID:808089
  • 数控加工参数化波浪装饰墙板
  • 数控加工参数化波浪装饰墙板

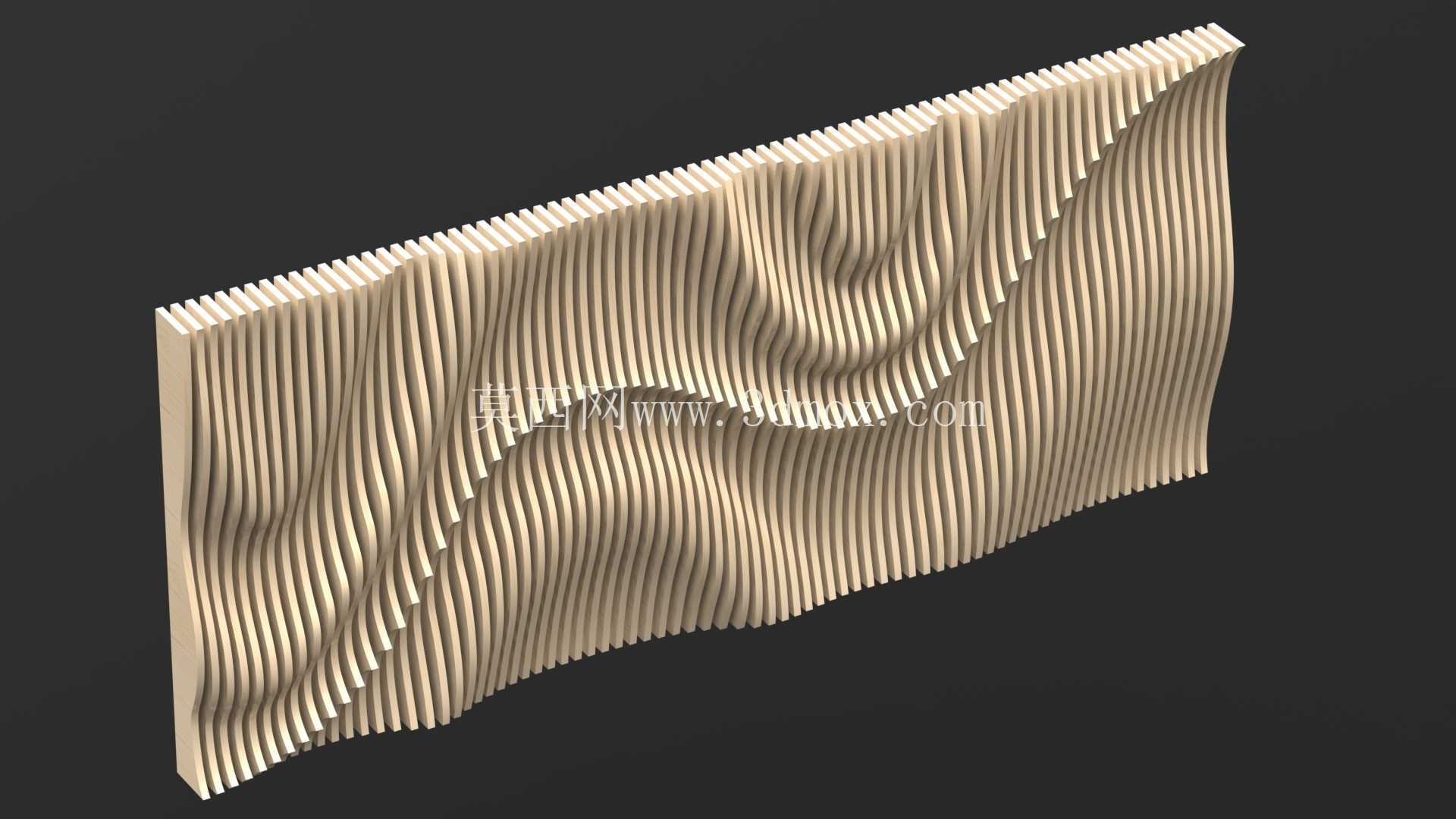

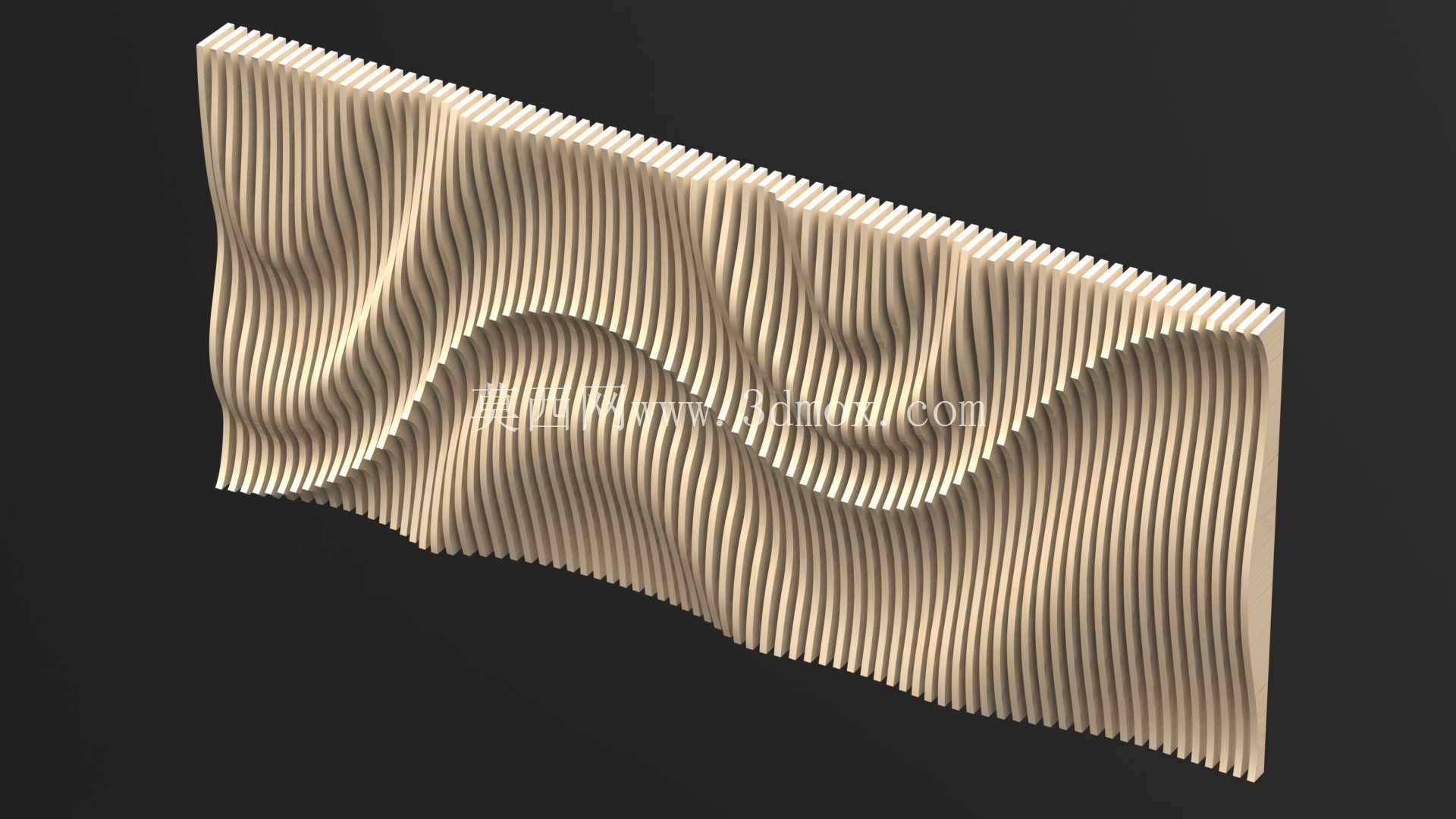

  这套参数化波浪墙板的建模思路,是从室内装饰现场的实际安装边界倒推出来的。整体板面覆盖尺寸为2295毫米长、1000毫米高,成型后的最大出墙厚度控制在120毫米,单条立筋的板材厚度取15毫米,相邻立筋之间预留15毫米均匀间隙,整板一共排布77根独立竖向构件,所有构件都可以直接在普通三轴数控机床上完成裁切加工,不需要五轴联动或者特殊成型刀具。

  做这类装饰构件的时候,最先要敲定的不是曲面造型好不好看,而是现场的安装条件。120毫米的总出墙厚度,是结合常规室内墙面预留的装饰完成面、龙骨固定空间、后期灯带走线余量综合定下来的:如果做的太厚,会过度挤占走道、大堂前台这类区域的通行净宽;如果压的太薄,波浪曲面的起伏落差出不来,侧光打上去的明暗层次会完全丢失。15毫米的板厚选型也兼顾了加工和使用两端:这个厚度的实木或者密度板裁切后变形量小,立筋竖向排布时自身刚性足够,不需要在中间额外加横向支撑打断曲面流畅度,同时单根构件重量适中,现场两名安装工人就可以对位拼装,不需要动用吊装设备。

  曲面的参数化生成逻辑没有做无规律的随机起伏,而是把两处平缓的涡旋状凹陷作为整个墙面的视觉焦点,波纹从板面边缘向焦点位置逐步过渡曲率:靠近左右侧边的立筋裁切高度变化非常平缓,几乎接近平直的竖向格栅,往视觉中心区域延伸时,立筋的顶部轮廓线按照设定的函数曲线逐步下沉、再抬升,自然形成流畅的波浪凹陷。这种渐变处理有两个工程层面的考量:一是板面边缘轮廓平直,现场和周边墙面、吊顶、收口线条对接的时候不需要做复杂的异形裁切,安装容错率高;二是曲率变化集中在板面中部,光线从侧方入射时,每一根立筋的侧面受光角度都存在细微差异,会自然形成从亮到暗的连续渐变光影,不需要额外做复杂的表面分色或者饰面处理。

  排布77根立筋的时候,间隙全程保持15毫米等距,这个尺寸不是单纯为了视觉均匀:15毫米的缝隙刚好可以隐藏后置的固定龙骨钉孔,同时缝隙宽度不会过大,避免墙面后方的基层、走线直接外露;也不会过窄导致后期清理积灰困难,普通的除尘毛刷就可以深入缝隙完成清洁。所有立筋的底部基准面全部共面,安装时可以直接落在地面找平层或者墙面底部的收口基座上,不需要每一根单独调平,顶部轮廓跟随波浪曲面变化,和顶部预留的装饰压条之间留少量调节余量,适配现场地面的平整度误差。

  从加工端来看,所有立筋都是等厚的板件,只需要在数控开料机上按照每根立筋对应的顶部曲线轮廓完成一次裁切,不需要做曲面铣型,板材利用率可以做到很高,加工过程中不会产生大量的异形切削废料。拼装时每根立筋按照编号顺序依次固定在背后的横向基层龙骨上,相邻立筋的侧面互相平行,整体组装完成后就形成连续的三维波浪立面。这类构件常用在商业空间的大堂背景墙、餐厅隔断、展厅形象墙、酒店走廊端景位置,既可以作为纯装饰墙面,也可以在缝隙后方暗藏漫射灯带,让光线顺着波浪起伏的缝隙透出来,强化曲面的立体感。建模过程中所有立筋的长度参数、间隙参数、波浪起伏幅值都做了参数关联,如果现场尺寸出现变动,只需要调整总长度、总高度、筋条厚度、间隙这几个核心参数,整套模型就可以自动重新生成所有构件的加工轮廓,不需要逐根重新绘制,能够直接对接数控加工的下料编程流程,从模型到成品的转化链路非常短。
