壁挂式自动回缩红色气动软管卷盘

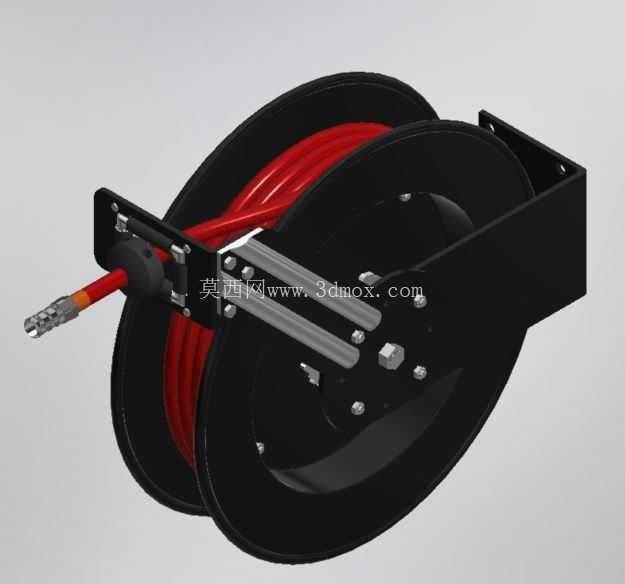

　　车间气动工位的管路整理一直是现场5S管理里容易被忽略的环节，散落在地面的压缩空气软管不仅会被转运叉车反复碾压造成内层编织层破损，操作人员走动时也容易被管线绊倒，这款带红色空气软管的卷盘就是针对这类工位痛点开发的管路收放装置。从结构布局来看，整套装置以双侧圆形挡边卷盘作为软管承载主体，黑色金属支架从卷盘中心转轴位置向外延伸，末端预留了两个长圆形安装孔，既可以直接锁在车间立柱、设备侧壁的预装螺柱上，也能搭配角码固定在砖墙或铝型材框架立面，安装时不需要额外定制复杂转接件，长孔的余量还能抵消墙面打孔时的位置偏差，现场适配性很强。

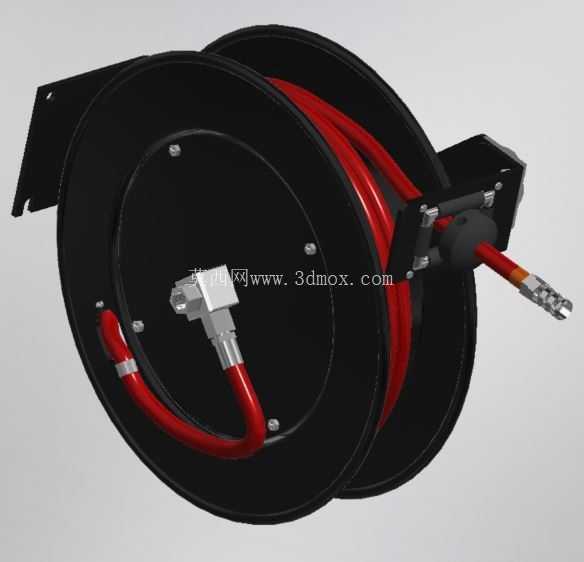

　　卷盘内部集成了自锁式卷簧机构，日常使用时操作人员拉出软管到所需长度，稍微停顿后机构就会自动锁止，不会出现软管往回拖拽的情况；作业完成后轻轻向外拉动一小段触发解锁，卷簧就会带动卷盘匀速回转，把外露软管整齐缠绕在轮盘槽内，不会出现管线扭结、多层堆叠挤压的问题。外露的红色软管采用气动系统常用的耐压材质，管身外层做了耐磨处理，拖拽过地面金属切屑、少量油污区域时不容易被划伤，软管末端预装了快速接头，可直接对接风炮、吹尘枪、气动螺丝刀这类常用气动工具，进气端从卷盘中心的回转接头接入车间主压缩空气管路，卷盘转动过程中气路始终保持连通，不会因为反复收管造成管路拧断漏气。

　　两侧的圆形挡边直径大于软管缠绕后的最大外径，完全把软管约束在轮盘槽内部，收管过程中即使软管排布出现轻微错位，也不会从轮盘边缘脱出卡入转轴缝隙；支架和卷盘连接的位置布置了多颗紧固螺栓，拆解维护时可以直接打开侧盖，更换疲劳的卷簧或者磨损的密封件，不需要整体报废整个卷盘。在工位布局规划阶段，这类卷盘通常安装在距离气动作业点1.5米到8米的覆盖范围内，选型时可以根据工位所需的作业半径匹配对应软管长度，安装高度一般设置在离地面1.8米到2.2米之间，既避免低位安装被工件碰撞，也不会因为位置过高导致操作人员拉管时费力。

　　卷盘的整体外轮廓在完全收管状态下没有向外突出的尖锐棱角，支架的折弯边都做了贴合安装面的平直处理，不会在人员经过的通道位置形成凸出障碍物。和现场随意堆放的散装气管相比，这种卷盘把软管的活动范围约束在可控区域内，压缩空气管路不会交叉横跨作业通道，日常班前点检时只需要观察外露管段有无鼓包、接头处有无漏气即可，大幅减少了气管被碾压报废的更换频率，在汽修车间、装配流水线、五金加工工位、大型设备维保现场都有很高的适配性。建模过程中需要重点处理卷簧仓内部的零件装配间隙、回转接头的同轴度配合，以及软管缠绕时的弯曲半径约束，避免模拟收放动作时出现软管和挡边、支架的运动干涉，安装孔的位置尺寸也要贴合常见的车间壁挂安装标准，保证结构落地后可以直接匹配现场安装条件。
