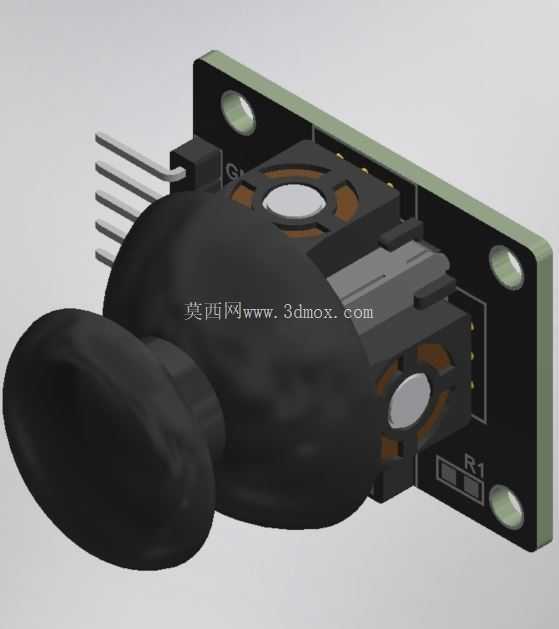

双轴电位器式迷你摇杆操纵装置

项目分类:通用机械零部件 发布时间:2024-11-25 ID:808110
  • 双轴电位器式迷你摇杆操纵装置
  • 双轴电位器式迷你摇杆操纵装置

  在工业控制、小型实验台、教学实训装置以及各类手持遥控终端的布局设计里,手动二维指令输入部件的选型往往直接决定整机操作的流畅度与面板空间利用率。这款迷你操纵杆采用双轴独立电位器采样结构,将X、Y两个正交方向的角位移转化为连续变化的模拟电压信号,配套的载板上集成了必要的走线与排针接口,整体结构紧凑,能够在非常有限的安装空间内完成二维方向指令的采集,常被用于小型移动平台的速度方向控制、云台俯仰回转调节、简易数控设备的手动进给微调,以及嵌入式交互项目中的菜单导航与参数连续调节场景。

  从结构组成来看,整套装置由操纵帽、摆动杆体、两组正交布置的滑动电位器、复位弹性元件以及印刷电路板构成。操纵帽采用符合手指指腹贴合弧度的椭球造型,表面做哑光防滑处理,操作人员在长时间推动摇杆时不易打滑,施力方向的反馈也更加清晰。杆体内部的万向摆动机构将手柄的偏摆动作分解为前后、左右两个独立转轴的转动,每个转轴分别与一只线性电位器的动刷轴刚性连接,当手柄偏离中心位置时,对应方向电位器的输出阻值随之改变,后端控制电路通过采集分压电压即可换算出当前摇杆在该轴向上的偏移量,两个通道的信号组合便能输出平面内任意方向的矢量指令。

  内置的自动回中结构是这类操纵杆保证操作手感一致性的关键设计。在无外力作用状态下,弹性复位件会将摆动杆稳定推回机械零位,对应两个电位器的输出均处于中点电压,设备端识别为静止指令;当操作人员松开手柄后,杆体能够快速回弹至中心位置,避免因指令残留导致被控机构持续动作。电位器本身的转动行程与摇杆的最大摆角做了匹配设计,在手柄达到机械限位时,电位器动刷恰好接近有效电气行程的端点,既不会因超程损坏电阻体,也能充分利用整个模拟量输出区间,保证方向控制的分辨率在全摆角范围内均匀分布。

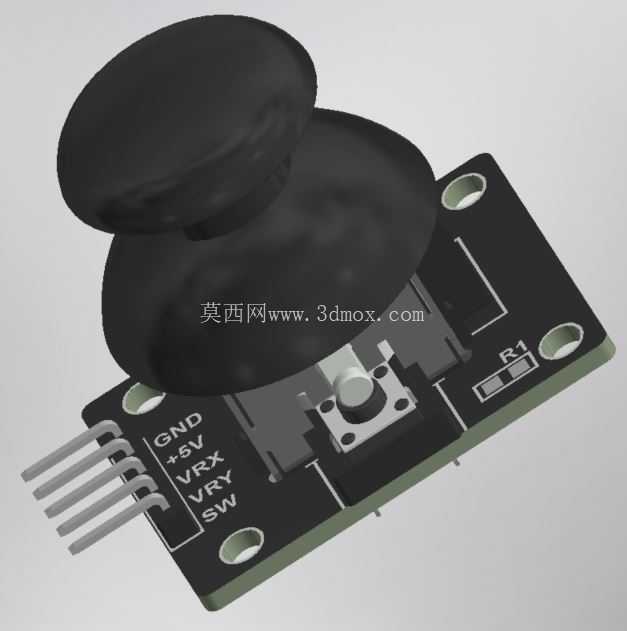

  安装边界方面,整套模块以矩形印刷电路板作为承载基体,板体四角预留了固定安装孔,可直接通过铜柱或螺钉固定在设备面板内侧、控制盒底板或者实训台的安装支架上,板边引出的直插排针朝向一侧排布,方便与主控板通过杜邦线或插座对接,接线时按照电源、地、X轴信号、Y轴信号的顺序定义即可完成电气连接。摇杆的操作帽从面板预留的开孔处伸出,面板开孔尺寸只需略大于杆体摆动的最大径向轮廓,保证手柄在全方向偏摆时不与孔壁发生干涉即可;板体上方的高度空间需要容纳操纵帽的起伏行程,下方则要预留电位器本体与焊点的走线空间,在多层堆叠的紧凑设备内部布置时,可提前在三维环境中模拟手柄推至四个极限位置的包络体,核对与周边电容、接插件等元件的间隙,避免装配后出现运动卡滞。

  设计建模过程中,需要重点还原几处影响装配与运动验证的细节:一是两只电位器的正交装配位置,其转轴轴线必须保持垂直且相交于摇杆的摆动中心,若建模时出现轴线偏移,后续运动仿真中会出现杆体与电位器轴不同心的问题,无法准确模拟实际转角与阻值的对应关系;二是复位弹簧的安装槽与定位结构,要体现出弹簧对中机构的预压量,保证回中力在两个轴向上对称;三是电路板上的丝印标识、安装孔位与排针间距均按照实际接插件规格绘制,结构工程师在完成整机布局时可直接调用该模块进行干涉检查,无需反复测量实物尺寸。

  在实际选型适配中,这类迷你操纵杆相比大型工业主令控制器,占用空间更小、接线逻辑简单,适合对成本与安装体积敏感的民用及轻工业场景;其模拟量输出的特性也便于接入通用模拟量采集端口,不需要额外的通信协议解析,在原型开发阶段能够快速搭建手动控制回路。建模时完整保留了外部操纵曲面、板体轮廓、接口位置与内部电位器的装配关系,可直接用于操作面板开孔校核、人机操作姿态评估以及控制盒内部的堆叠布局验证。
