航空级ARINC71C1系列连接器插座结构

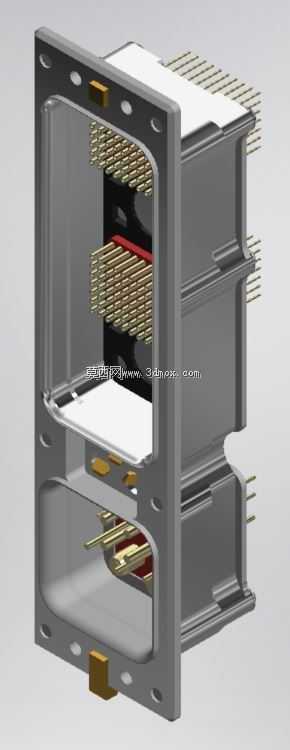

　　在民用与军用航空电子系统的布线架构里，这类符合ARINC规范的矩形连接器插座，是航电设备舱内实现信号与功率链路可靠对接的核心连接件，多用于机载通信、导航、飞控子系统的LRU（航线可更换单元）与机身线束的对接界面，日常维护时可实现模块的快速插拔更换，无需拆解整段线束，大幅缩短航电设备的地面排故与更换周期。从结构设计逻辑来看，该插座采用框架式金属壳体作为承载主体，壳体选用轻量化铝合金材质加工，表面做导电氧化处理，既满足机载设备的重量控制要求，又能实现连续的电磁屏蔽效能，避免舱内复杂电磁环境下的信号串扰与外界电磁干扰侵入内部接触件。壳体四周预留的安装孔位完全匹配ARINC71系列的标准安装节距，安装法兰面的平面度控制在0.1mm以内，

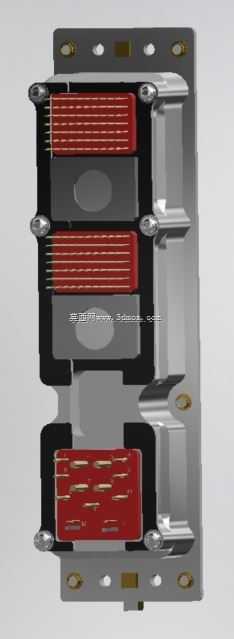

　　装配时配合导电密封衬垫可实现安装界面的环境密封，满足航电设备舱内的凝露、盐雾耐受要求。内部接触件采用高密度排布方式，多组插针接触件分层固定在绝缘安装板上，绝缘安装板选用耐高温、低介电常数的工程塑料模压成型，各接触件之间的绝缘电阻满足航空电气系统的耐压要求，不同层的接触件分别对应功率回路、低频信号回路、差分信号回路的传输需求，排布时特意将功率回路与信号回路做物理分隔，降低大电流回路对微弱信号的耦合干扰。插座内部设置有导向定位结构，插头对接时可通过壳体上的导向槽实现盲插对位，避免插针因错位受力弯折，对接到位后壳体上的锁扣结构可实现机械锁止，防止飞行器飞行过程中因振动、冲击导致接插件松脱。从安装边界来看，该插座为法兰盘前置安装形式，

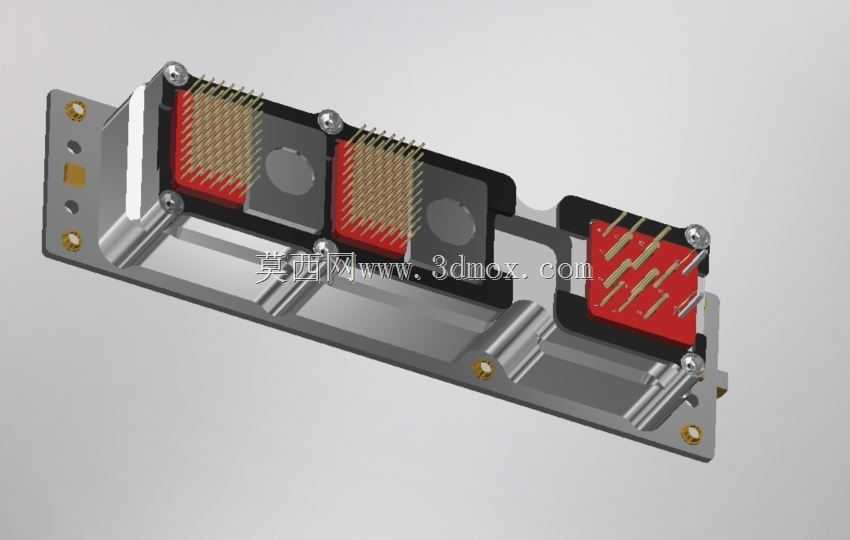

　　安装时从设备面板外侧将插座插入安装开孔，通过法兰盘上的四个固定孔与设备面板锁紧，插座尾部的接触件端接区域预留足够的线束压接与走线空间，端接形式可根据使用需求选择焊接或压接，适配不同线径的航空导线。接触件的接触端采用冠簧结构，插合后接触电阻稳定，可承受机载环境下的温度交变、振动冲击载荷，长期使用不会出现接触不良的问题。在实际选型应用中，这类连接器插座多用于ARINC429、ARINC600等航空总线的物理连接界面，也可用于机载电源模块的功率输出连接，不同编号的接触件定义对应不同的信号类型，设计三维模型时完全还原了壳体的倒角、安装孔位的相对位置、内部接触件的排布间距，可直接用于航电设备的面板开孔设计、线束走线路径校核，

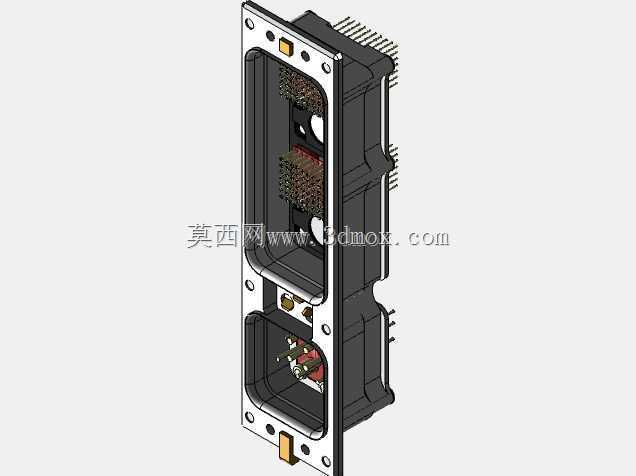

　　也可用于维修培训场景下的接插件结构拆解演示。建模过程中对壳体的壁厚、内部绝缘板的安装卡槽、锁扣的配合间隙都做了1:1还原，壳体上的定位凸台、接地柱位置都与实物一致，结构设计时充分考虑了机载环境下的轻量化与可靠性平衡，金属壳体的壁厚在满足结构强度的前提下做了减薄处理，非受力区域设置有减重凹槽，在不降低屏蔽效能与结构强度的前提下尽可能降低组件整体重量。插座尾部的线束出线区域可适配标准的航空线束护套，装配后可实现尾部的应力释放，避免线束在振动过程中与接触件端接位置出现疲劳断裂。
