圆形卡装式两档翘板电源开关结构

项目分类:通用五金配件 发布时间:2024-11-25 ID:808115
  • 圆形卡装式两档翘板电源开关结构

  这类圆形翘板开关在小功率电气控制柜、台式设备面板、车载改装线路、小型机电装置和仪器仪表外壳上使用频率很高,核心作用是在主回路或控制回路中完成通断切换,操作人员通过按压翘板两端实现状态转换,面板上的短横线与圆圈标识分别对应接通和断开位置,日常巡检时不用额外查看指示灯也能快速判断回路状态。

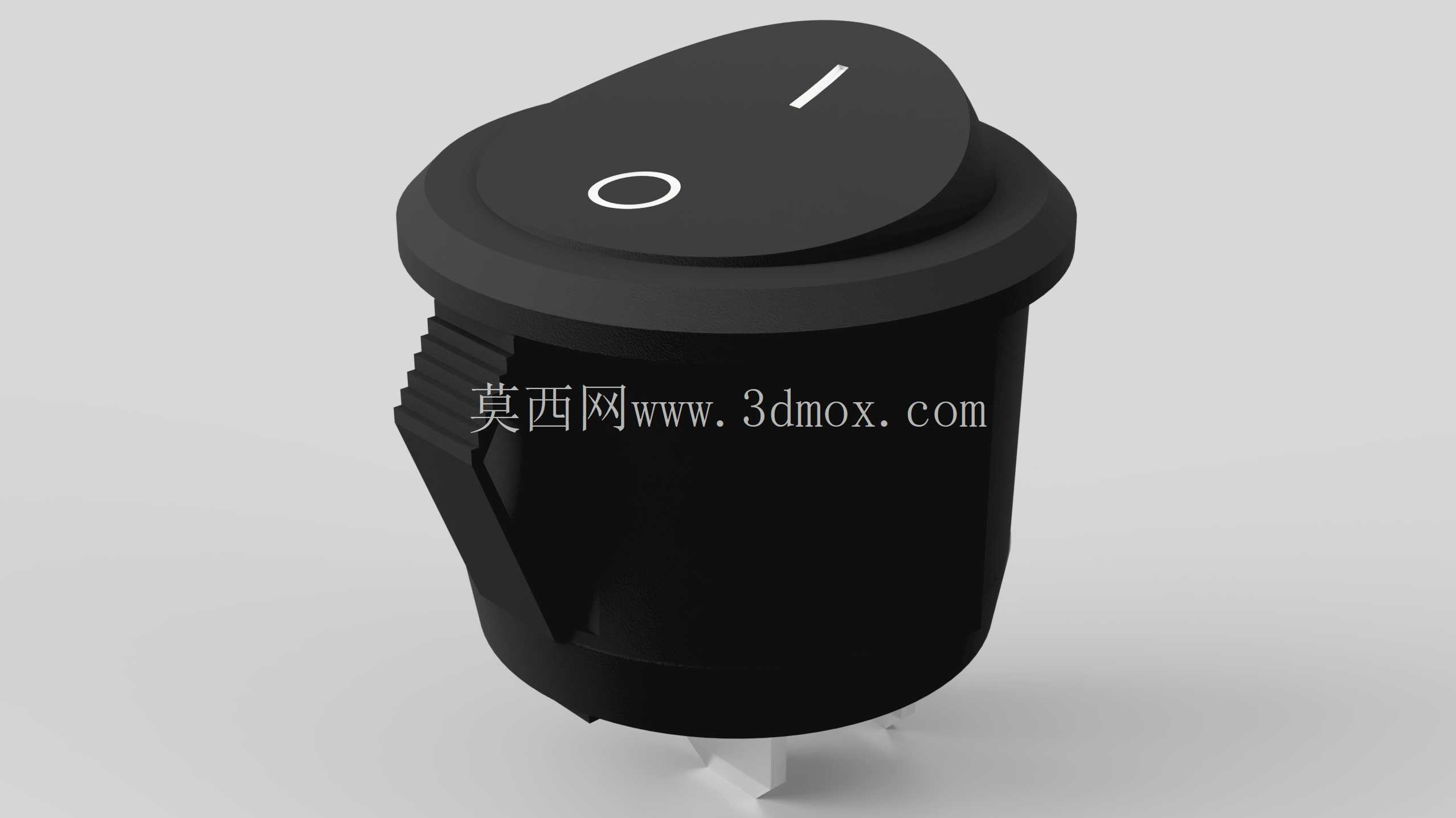

  从实际装配角度看,该开关采用面板开孔卡入式安装,主体为近似圆柱的塑壳结构,上部带有一圈限位法兰,装入面板开孔后法兰压在面板外侧,壳体两侧的弹性卡爪从孔位内侧反向扣住板材,不需要额外螺母或螺钉压紧,装配时对准开孔直接推入即可锁定,拆卸时从背面挤压卡爪就能退出,对薄板类机箱、塑料外壳和薄金属面板的适配性较好。设计卡爪时需要重点关注卡持厚度范围,卡爪斜面要保证推入过程顺畅,倒扣面则要提供足够防脱力,避免设备振动后开关从面板中松脱;法兰与面板之间可根据防护需求加装密封胶圈,用于提升防尘防溅能力。

  开关操作面为椭圆形翘板,翘板绕内部转轴摆动,按压一端时该端下沉、另一端抬起,内部动触片在翘板驱动下完成快速翻转,配合弹簧结构形成到位手感,既能让操作人员明确感知档位切换,也能减少触点缓慢分离造成的拉弧。翘板表面做了微凸造型,边缘与上部法兰保留摆动间隙,保证全行程动作中不与面板或安装孔发生摩擦。壳体侧面设置有防滑与导向结构,一侧的齿状筋位在插拔和手持装配时增加摩擦力,壳体下部的接线端区域预留端子安装空间,背部引脚按照常规两档两引脚或多引脚布局排布,接线时可配合插簧端子快速压接,适合批量线束装配。

  建模过程中需要先确定面板开孔直径、开关总高、法兰外径和卡爪有效卡持厚度这几个边界尺寸,再围绕内部运动关系拆分零件。翘板与外壳之间的转轴配合要留出合理间隙,既不能间隙过大导致操作晃动,也不能过紧造成卡滞;内部弹簧、动触片和静触点的行程要与翘板摆角匹配,保证开关在按下到位后触点压力充足,断开位置保持足够电气间隙。外壳侧壁的脱模斜度、卡爪根部圆角和加强筋布局都要结合注塑工艺考虑,卡爪根部圆角可降低反复装配时的应力集中,壳体壁厚尽量保持均匀,避免成型后出现缩痕或变形。

  在设备选型阶段,除了面板开孔尺寸,还要结合负载电流、电压等级和使用环境确认触点容量、绝缘材料耐温等级以及阻燃要求。用于电机、加热片等感性或阻性负载时,不能只看外形安装尺寸,还需要校核触点分断能力;用于户外或潮湿场景时,应关注密封圈结构和端子防护方式。三维结构设计时,将开关作为标准件纳入整机数字样机,可以同步检查面板开孔、背面走线空间、端子与机箱内部件的干涉关系,也能验证操作人员手指按压时的操作空间是否充足。

  该结构整体紧凑,没有复杂外部机构,依靠塑料壳体弹性卡爪实现快速固定,依靠翘板杠杆动作驱动内部触点翻转,兼具安装效率和操作直观性。对结构工程师而言,完善这类小件模型的价值在于把面板开孔、安装高度、卡爪范围、背部端子占位和操作行程都准确表达出来,使电气布置、结构开孔和线束设计在同一套模型中协同完成,减少后期打样时出现孔位不匹配、开关无法卡紧或背部接线空间不足等问题。
