快装式不锈钢软管紧固喉箍结构

　　这类喉箍在流体管路装配现场属于使用频率极高的紧固连接件，常见于气动系统布设、给排水管路接驳、通风软管对接、小型液压回油管路固定以及实验台流体管线排布场景，核心作用是在软管套入硬管接头之后，通过周向收束抱紧的方式，消除软管内壁和接头外壁之间的装配间隙，既防止管路带压运行时介质从接驳位置渗漏，也避免设备运行振动过程中软管从接头上松脱甩出。

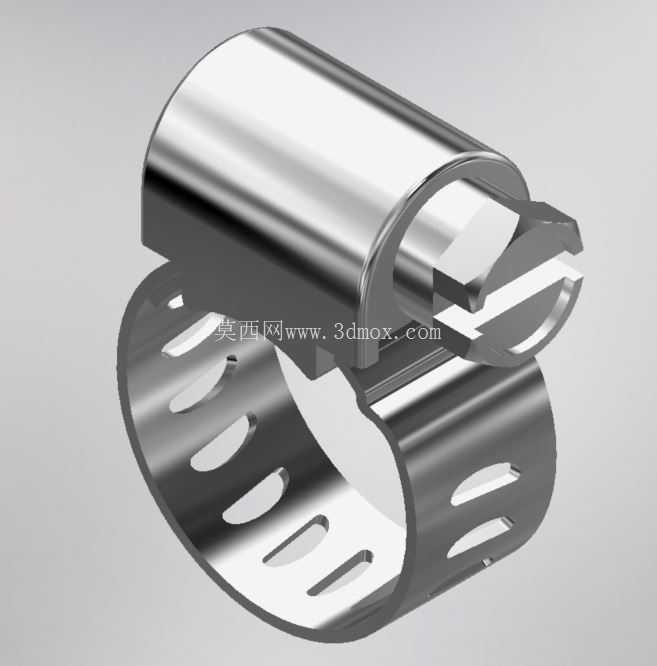

　　从实际装配的使用逻辑来看，这款喉箍采用全开式快装结构设计，箍带本体预先冲压出多组均匀排布的调节长槽，槽位沿箍带圆周方向依次分布，适配的管径覆盖范围从7/32英寸到5/8英寸，箍带自身宽度为5/16英寸，相比窄带喉箍，更宽的箍带在锁紧后可以把锁紧力均匀分散到软管外壁的更大接触面积上，不会像细铁丝扎带或者窄卡箍那样，局部压强过大割伤橡胶、硅胶或者PVC材质的软管管壁，尤其适合壁厚较薄的柔性软管紧固场景。

　　结构设计上，箍带采用弯折卷圆的成型工艺，首尾两端在锁紧位置对接，配套的钢制锁紧螺丝横穿箍带两端的卡位结构，拧动螺丝时即可带动箍带逐步收束，改变围合的内径尺寸。这种多槽位调节的设计，不需要针对每一种相近管径的接头单独选配固定尺寸卡箍，现场施工时即便软管实际外径因为生产公差、壁厚差异出现小幅波动，也可以通过选择不同的槽位卡位，再配合螺丝锁紧获得合适的抱紧力。和传统蜗杆传动式喉箍相比，这款结构的零件数量更少，箍带整体采用不锈钢板材冲压成型，表面抛光处理，在潮湿、有弱腐蚀介质的管路环境中不容易出现锈层脱落污染管路介质的问题，也不会因为长期使用锈蚀导致螺丝卡死无法拆卸。

　　做三维结构建模的时候，首先要重点核对箍带围合后的最小、最大内径边界：最大张开状态下要能顺利从软管端部套入，不需要提前在管路预装阶段就把卡箍穿在管路上，后期运维更换时也不用拆解整条管路的硬管段，直接把喉箍掰开卡在接驳位置即可锁紧，大幅降低后期维护的拆装工作量；最小收束状态下要保证箍带两端对接位置不会出现硬干涉，螺丝的行程余量要留足，避免拧到极限位置时螺丝滑牙或者箍带发生塑性变形。箍带上的每一个调节槽的冲压位置、槽边的折弯圆角都需要按实际冲压工艺还原，槽口边缘不能保留尖锐直角，否则实际使用中锐边会反复切割软管外壁，管路长期振动后容易在卡箍位置出现管壁开裂漏液的问题。

　　安装边界方面，这款喉箍锁紧后径向突出的尺寸主要来自顶部的螺丝锁紧结构，布设管路时要注意在卡箍安装位置预留出足够的扳手操作空间，螺丝的端头朝向要避开周边的线路、运动部件，防止设备运行过程中运动件剐蹭到螺丝端头导致卡箍松脱。箍带围合在软管外侧时，要保证整个箍带的圆周面完全贴合软管外壁，不能出现局部翘起、箍带歪扭的情况，否则抱紧力会集中在局部接触点，既达不到密封防脱的效果，还会压伤管壁。在选型匹配时，要先测量软管套入接头后的实际外径，把目标外径落在喉箍可调范围的中间区间，不要把卡箍调到最大张开极限或者最小收束极限来使用，预留出至少1到2个调节槽的余量，后续如果软管出现长期使用后的老化收缩、或者更换不同壁厚的同规格软管，都可以直接调整卡位继续使用，不需要重新更换紧固件。

　　从受力角度拆解，锁紧螺丝输出的拉力会转化为箍带圆周方向的张紧力，均匀作用在整个抱紧环面上，5/16英寸的带宽设计让单位面积的压强大幅降低，即使是橡胶这类质地偏软的软管材质，锁紧后也不会出现管壁被压溃、管路过流截面被压窄影响流体流量的问题。整个结构没有多余的零散小零件，拆装过程中不需要担心螺丝、垫片掉落掉入设备内部，在整机装配、户外管路施工这类操作空间受限的场景下，装配效率远高于传统的双螺栓抱箍。
