复合式战术十字弩精密结构设计

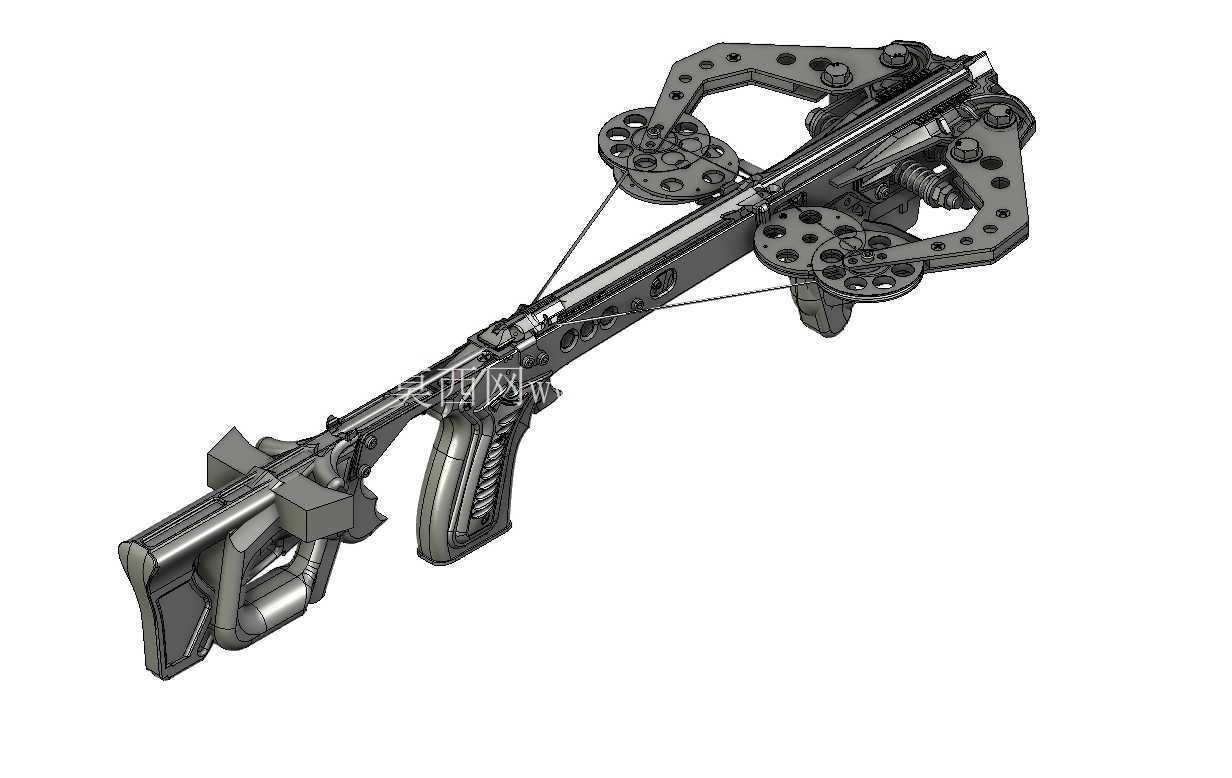

　　这套结构围绕一款复合式战术十字弩展开，整体采用长枪身布局，将弓臂储能、滑轮省力、扳机释放、握持抵肩与附件安装整合在同一主体上。与传统直拉弩相比，复合轮组在拉弦过程中能够形成明显的省力峰值，使用者在弦锁定位后所需保持的力显著下降，从而提高待发状态下的稳定性，也让瞄准动作更加从容。模型中两侧弓臂通过前置支架与主身连接，轮系布置在弓臂末端，弦路沿身管轴线方向延伸，保证箭矢推进时受力居中，减少侧向偏摆。

　　从实际用途看，这类装备常用于特种作业、静默射击训练、影视道具设计以及户外机械结构研究。弩的优势在于发射过程不依赖火药爆燃，声响与火光特征较低，同时箭矢保持较高的初速和指向性。结构设计需要在储能效率、安全冗余和操作便利性之间取得平衡。弓臂部分承担反复弯曲载荷，材料通常要求高疲劳强度与弹性回复能力；轮组不仅改变弦线走向，还通过偏心轮廓改变力臂，使拉弦初期需要较大行程，而后段拉力下降，形成典型的复合弩力曲线。

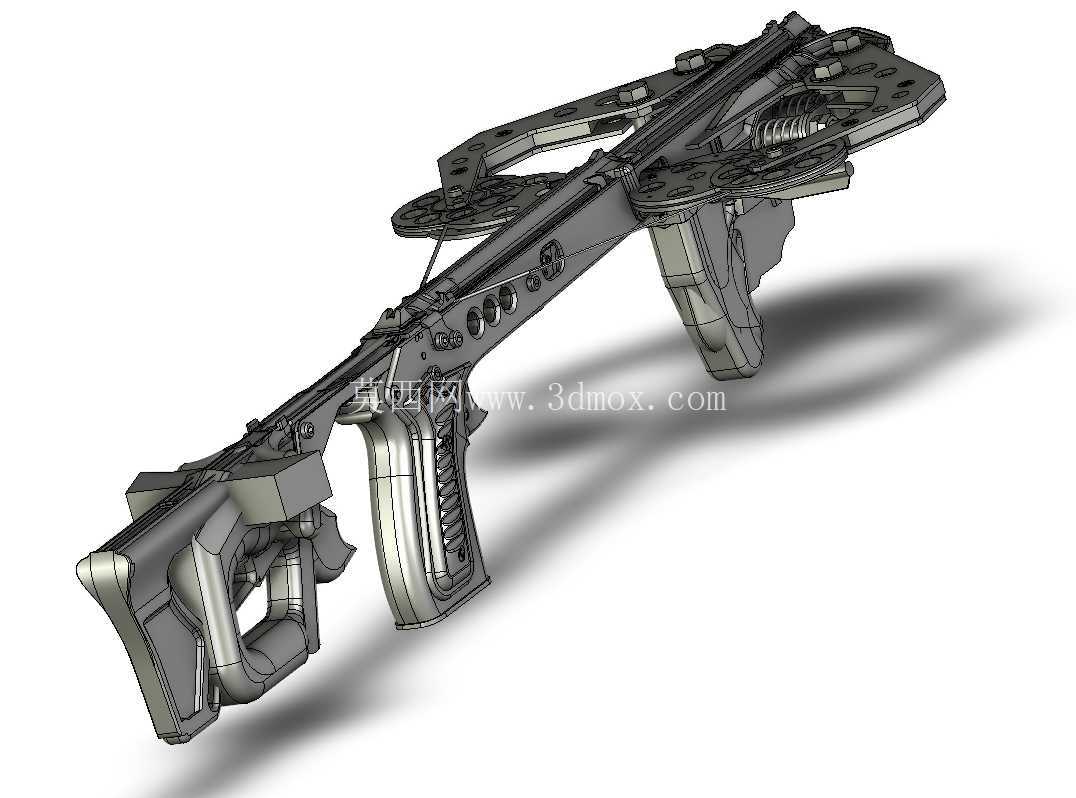

　　主体框架是整个模型的装配基准。长条形身管上方形成弦与箭的运动通道，下方集成握把、扳机护圈、弹匣式供箭区域以及尾部抵肩结构。握把采用带防滑纹理的直立造型，握持中心线与发射轴线接近，有利于控制上抬力矩。扳机区域保留护圈，内部可布置阻铁、击发簧、保险和连杆等小件；虽然外观模型重点展示外部轮廓，但各部件之间的间隙、转轴位置和运动包络仍需按真实装配关系考虑，否则后续细化时容易出现干涉。

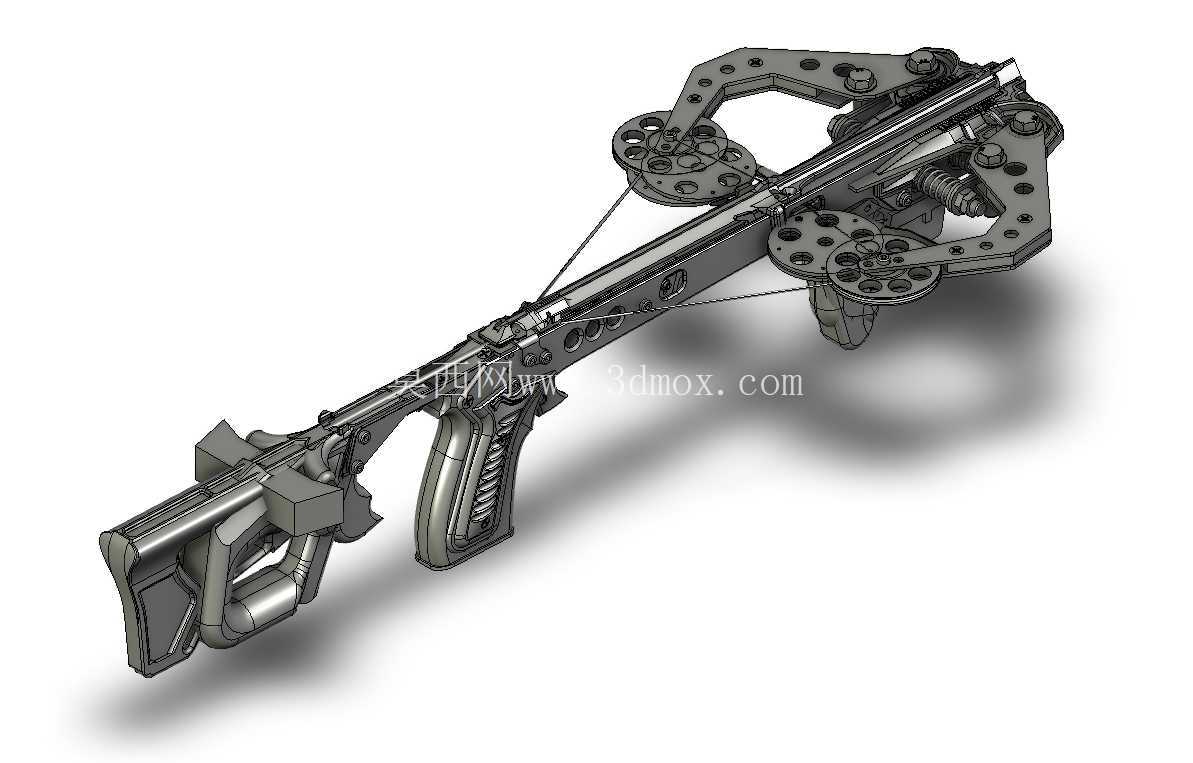

　　前部弓臂支架采用双侧对称连接，螺栓孔位和加强筋清晰可见。支架与主身的连接面需要承受弓臂回弹时产生的巨大前向与侧向载荷，因此接合处不能仅依赖薄壁外形，通常要通过嵌入件、多螺栓锁紧或金属加强板来分散应力。弓臂末端的偏心轮具有多层轮廓和绕线槽，弦与副弦分别在不同槽位运行，轮体转动时同步控制弓臂压缩量。对称两轮的相位一致性直接影响弹道稳定性，建模时应以主身轴线为基准建立镜像关系，并保证轮轴孔、弦槽和限位点同轴或对称。

　　顶部设置了连续的导轨面，可用于安装瞄具、红点镜或其他战术附件。导轨位置高于箭道，视线与弹道之间存在固定高度差，实际瞄具标定需要根据射距进行补偿。身管侧面和下方预留了多组孔位与连接平台，可扩展脚架、灯具、激光指示器或携行附件。尾部肩托采用框架式造型，既减轻重量，又形成足够的支撑面积；托底轮廓考虑了肩部贴合，后下方的开口结构也为拆装和减重提供空间。

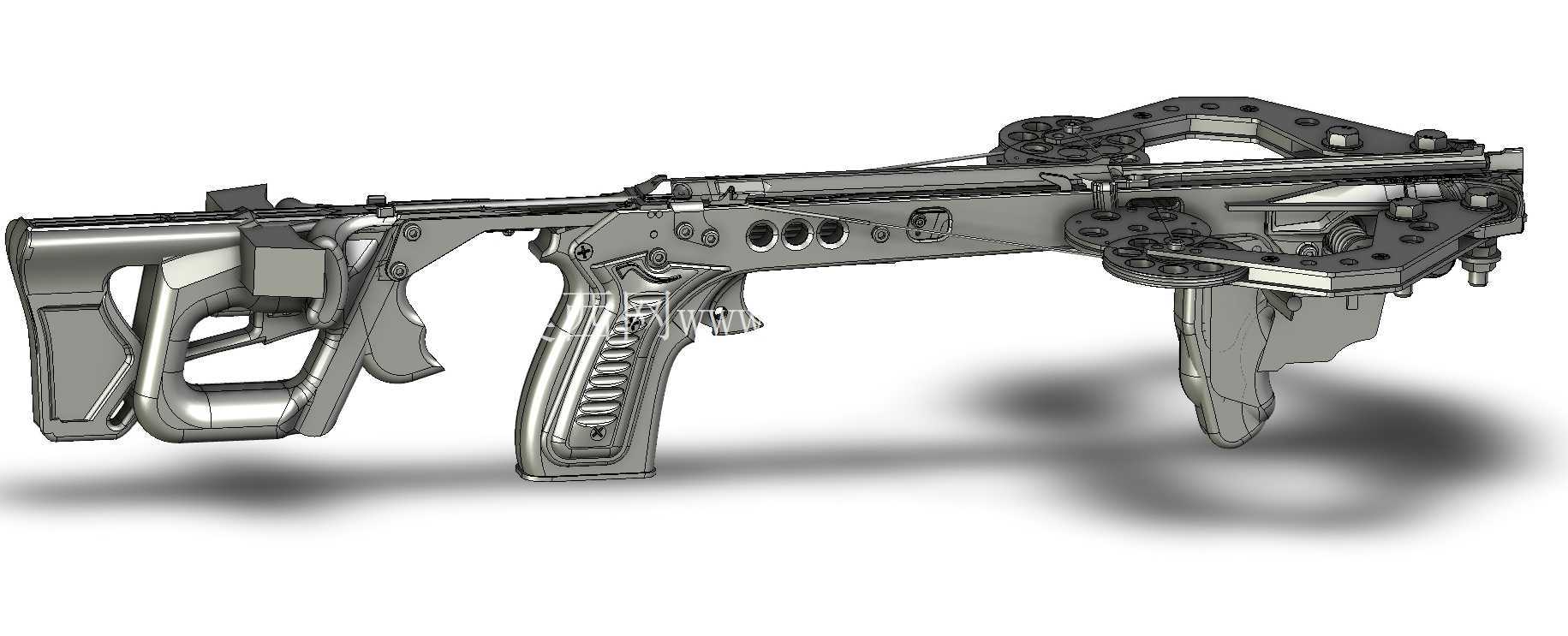

　　外形边界方面，整体属于长杆式装备，前部弓臂横向展开宽度最大，运输和收纳时需要考虑弓臂是否可折叠或拆卸。主身在竖直方向由下方弹匣与握把决定最低点，顶部瞄具决定最高点；侧向则由轮组、弓臂和护翼构成外轮廓。安装轮组时，轮轴应垂直于弓臂平面，并与身管中心面保持严格平行，否则弦线会在发射过程中产生横向摩擦。弓臂与支架的装配角也不能随意更改，角度偏差会改变预紧力，轻则影响初速一致性，重则造成局部应力超限。

　　从建模思路看，先确定发射轴线、弦线锁定点、轮轴中心和握把位置，再向前后延伸主身轮廓，能够避免后期装配关系混乱。弓臂曲线应结合弯曲变形趋势设计，根部厚度大、端部逐渐收薄，使应力沿长度方向更均匀。轮组零件需要单独建立旋转特征与弦槽，再通过对称装配进入总装；扳机、保险、握把片和肩托则可作为子装配分层管理。身管上的开孔不仅是减重特征，也会影响扭转刚度，孔边应避免尖锐过渡，高载荷区域需保留连续承力壁。

　　在工程细化阶段，还需重点检查弦线全行程：从静止状态到拉弦上锁，弦槽不得与支架、弓臂或箭道边缘摩擦；击发后弦线高速回位，前方不得有硬阻挡，轮体转动范围内也要预留安全间隙。供箭区域与箭道的衔接应保证箭矢顺利进入弦口，箭尾与弦的接触点需要稳定。握持区、扳机护圈和保险钮的位置要符合人手操作范围，不能为了外观棱角而牺牲戴手套操作的可达性。

　　整体来看，该模型不是单件造型，而是一套包含储能机构、释放机构、承力主体、人机握持和附件接口的完整机械系统。结构上强调对称、同轴和载荷传递路径清晰；外观上通过多孔框架、加强筋、轮组和战术导轨呈现装备特征。对于结构设计人员，它可用于研究复合弩轮系原理、扳机布局和承力框架设计；对于三维建模从业者，则适合练习曲面骨架、对称装配、运动包络检查以及多零件工程化拆分。
