数控车床用闭式固定中心架支撑工装

项目分类:机床 发布时间:2024-11-25 ID:808153
  • 数控车床用闭式固定中心架支撑工装
  • 数控车床用闭式固定中心架支撑工装

  这套闭式环形中心架是数控车床配套的长轴类工件辅助支撑工装,主要解决细长轴、长筒类零件在车削过程中因自身刚性不足产生的挠曲变形、让刀、振纹问题,在普通卧式车床、斜床身数控车、车铣复合设备的长件加工工位都能见到同类结构。

  从实际加工场景来看,当工件悬伸长度超过直径三到五倍后,仅靠主轴卡盘和尾座顶尖的两点支撑很难保证切削稳定性,尤其是加工丝杠、长活塞杆、液压缸筒、细长辊轴这类零件时,径向切削力会让工件中部产生明显挠度,外圆出现锥度、椭圆或者表面振纹。这套中心架安装在车床中拖板或者床身导轨的指定工位上,支撑环套在工件外侧,三个均布的支撑触头从径向抵住工件已加工的基准外圆,相当于在切削点附近增加了一个刚性辅助支承,把长工件的长跨距拆分成多个短支撑段,大幅提升工件系统的刚性。

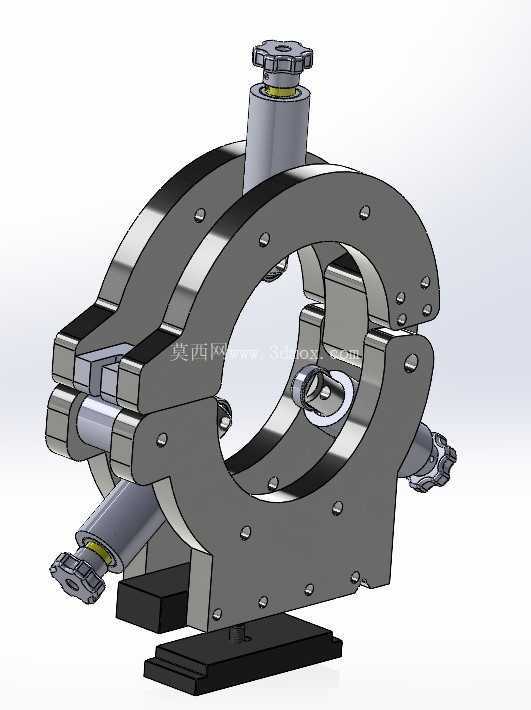

  结构上采用对开式半环拼合的闭式框架,上下两个弧形架通过侧边的铰接销和锁紧螺栓实现开合,装拆工件时不需要从轴端整套穿入,松开侧边锁紧结构后即可把架体翻开,直接从工件径向装取,针对已经焊接了端头、带法兰或者异形台阶的长轴件,这种开合结构的适配性远优于整体式中心架。架体主体采用厚钢板焊接或者整体铸件成型,环形框架上布置了多组径向加强筋和连接螺栓孔,保证支撑受力时框架自身变形量控制在微米级,避免架体刚性不足引入额外振动。

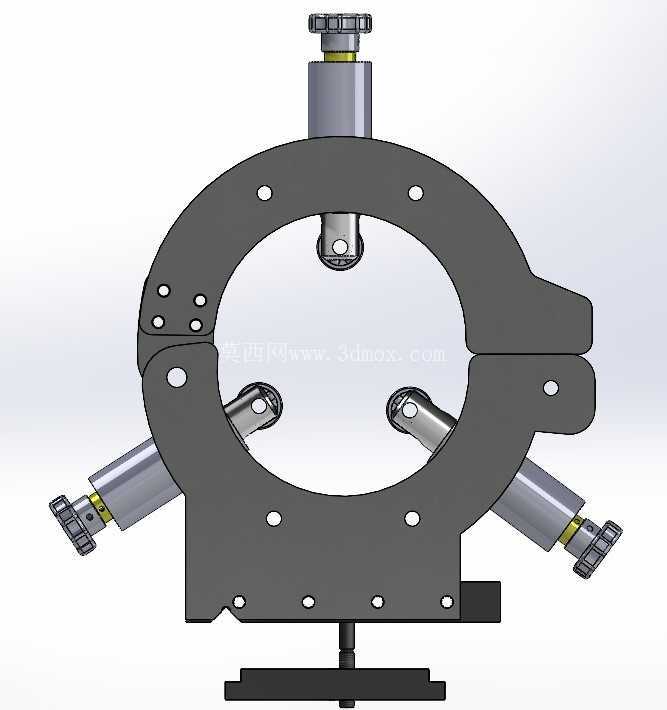

  三套支撑调节机构呈120度方向分布在环架上,其中顶部一套、侧下方两套,每套调节单元都由滑动支撑销、耐磨触头、进给螺杆、锁紧螺母和调节手轮组成。旋转端部的手轮可以驱动支撑销沿径向精准进给,触头采用铜合金、巴氏合金或者可更换尼龙材质,既可以贴合工件外圆滑动,又不会划伤已加工表面,调整到合适支撑间隙后通过锁紧螺母锁死位置,防止切削振动导致支撑销退移。底部的安装底座做了平直的定位结合面,开设多组螺栓沉孔,和车床床鞍或者床身的安装位匹配,安装时先找正环体内孔和主轴回转轴线的同轴度,再压紧固定螺栓,保证支撑中心和机床主轴中心重合,避免工件被别弯。

  设计时首先要匹配对应车床的导轨宽度、中拖板安装螺孔间距以及床身回转直径,环架的内孔通径需要大于被加工工件的最大外径,预留足够的排屑和刀具避让空间,支撑销的行程范围要覆盖常用工件的直径区间,底座的高度要保证支撑中心高和机床主轴中心高一致。三个支撑触头的接触位置要避开工件的切削走刀路径,刀架进行外圆车削、端面切削或者切槽作业时,刀具和刀座不会和环架发生干涉。调节螺杆采用细牙螺纹,进给分辨率高,操作工可以微量调整支撑间隙,既保证触头轻轻贴合工件基准面,又不会顶得过紧导致工件弯曲变形。架体上的多处螺栓连接位都做了沉台处理,保证锁紧后螺栓头部不突出轮廓,避免缠绕切屑。

  实际使用中,先对工件支撑位置的外圆进行预车,得到一段圆度合格的基准轴颈,再将中心架开合套入对应位置,依次调整三个支撑触头贴合基准面,锁紧后即可进行后续长段的车削加工,能有效把细长轴的长径比适用范围从常规的5倍以内拓展到20倍以上,长轴外圆的圆柱度和表面粗糙度都能得到明显改善,是长轴类车加工必不可少的工装附件。
