带循环管路的蒸汽加热烘干罐体

　　这套结构围绕连续式蒸汽加热与热风烘干工况展开，主体采用长条形机架承载输送网带、加热腔、蒸汽管路与风机组件，整体外形长度约3000mm、宽度约700mm、高度约1300mm，属于车间产线旁可直接嵌入的中型加热处理设备。从现场布置角度看，设备长边与工件流转方向一致，进料端和出料端分别保留操作与维护空间；机架底部设置可调支脚，用于补偿地面不平并调整输送面高度，侧面管路与风机外轮廓需要在安装时预留检修距离，避免靠墙后无法拆卸阀件和保温罩。

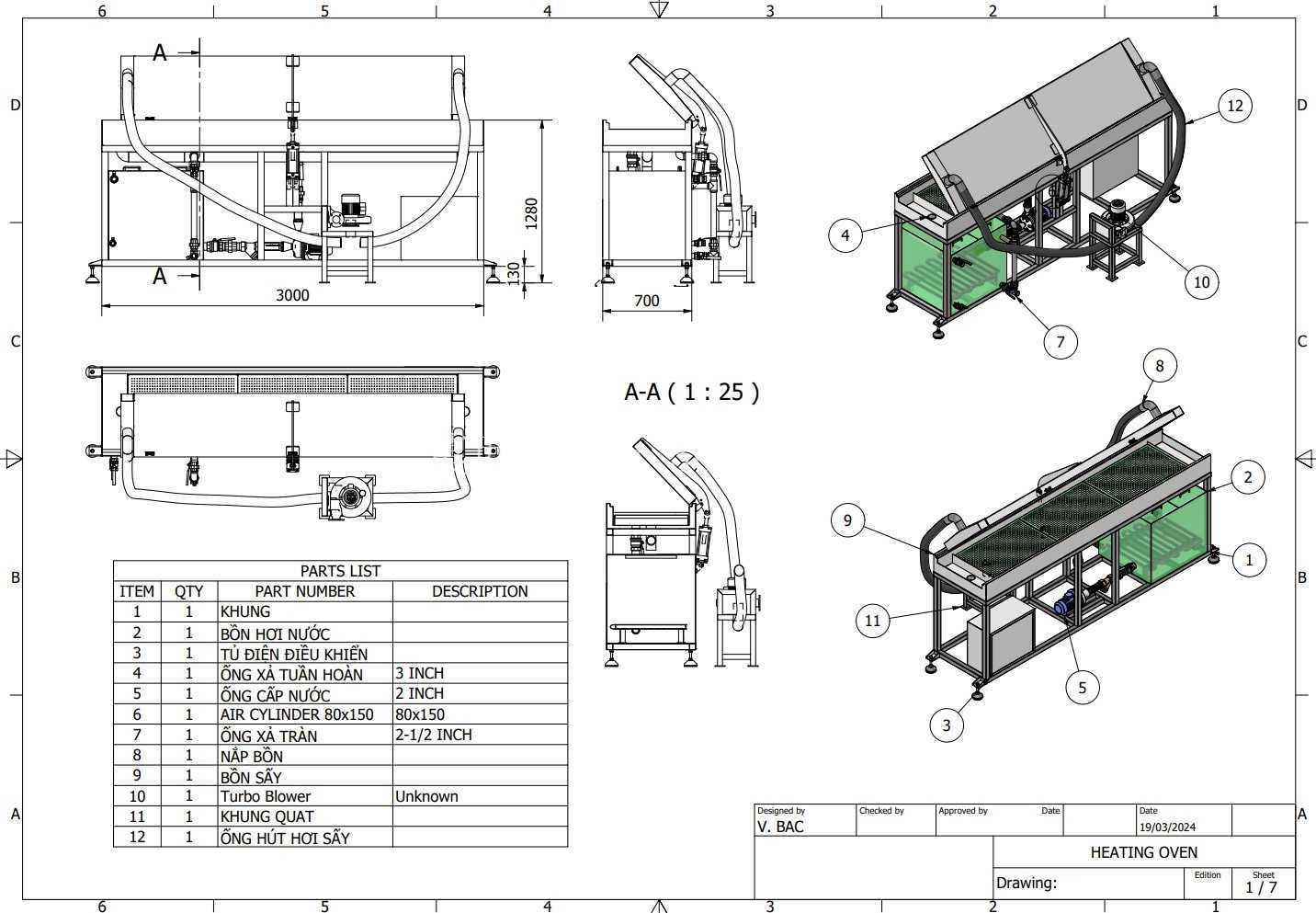

　　设备的核心用途是对通过网带的工件进行持续加热、烘干或表面水分蒸发，蒸汽作为热源进入换热与循环回路，配合Turbo Blower风机形成热风流动，减少腔体内温度分层。图中明细可见不同规格的管路，包括3英寸、2英寸、2-1/2英寸等接口，分别对应主蒸汽、回水或循环风道相关连接；气缸采用80x150规格，用于上盖或腔体启闭，方便内部清理、网带维护以及异常工件处理。机架外侧设置透明防护与检修门，既能够观察内部运行状态，也能对运动部件和高温区域进行隔离。

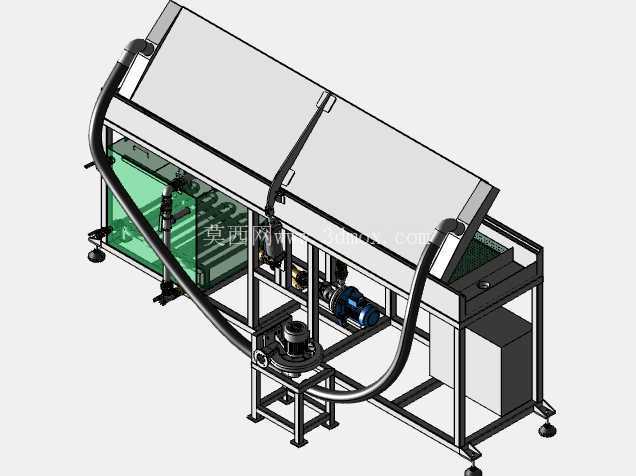

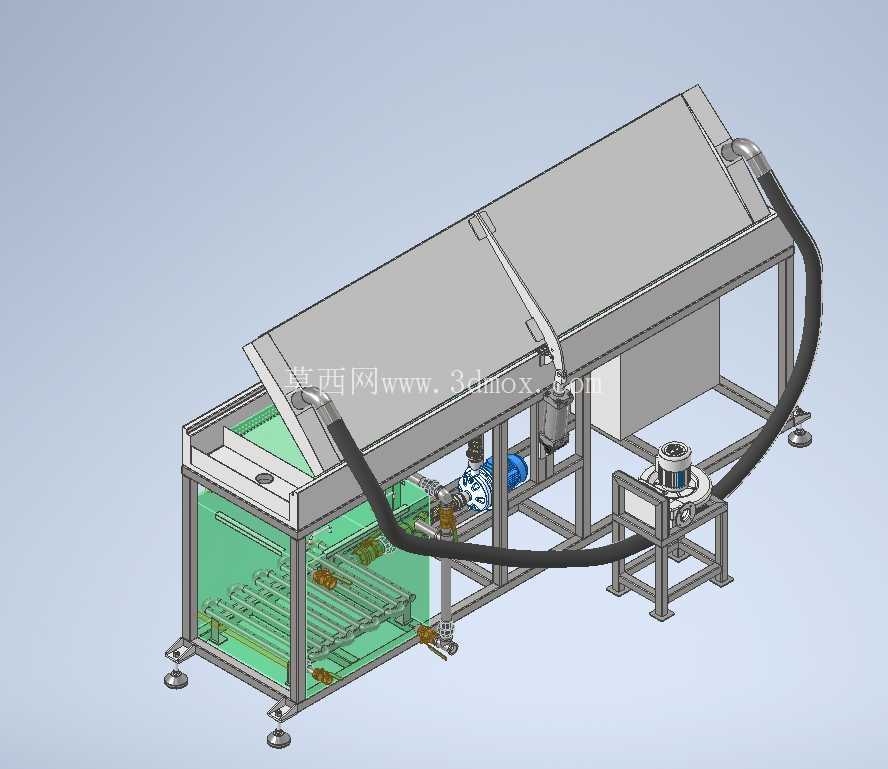

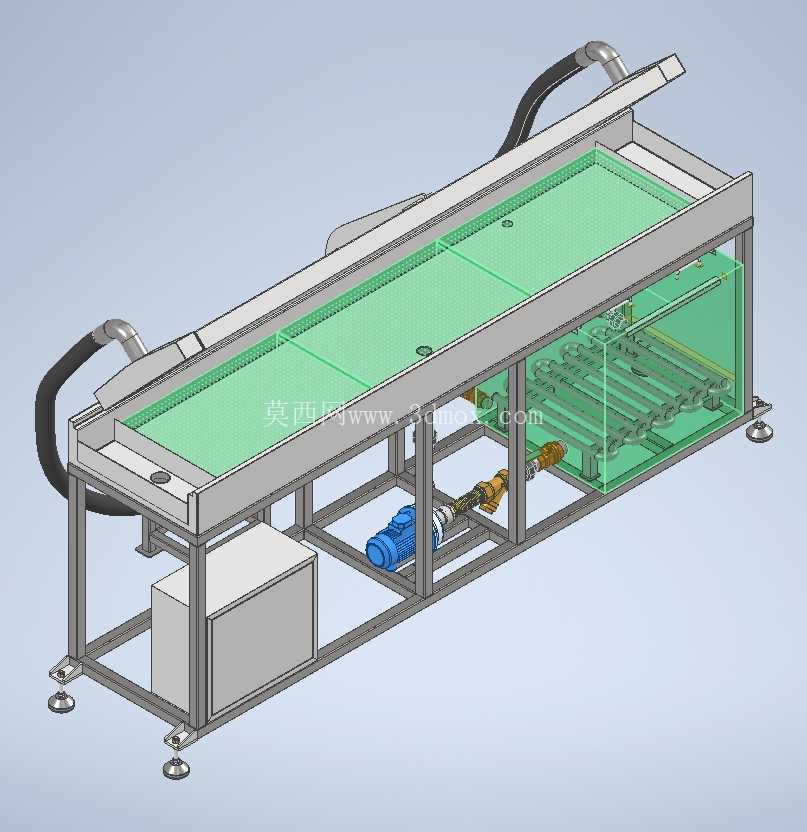

　　结构设计上，上部加热罩与下部输送段形成相对封闭的工作通道，工件随网带连续通过，热量在罩内循环后作用于工件表面。倾斜布置的外部管路与检修臂位于设备一端，用于管线引出、操作支撑或辅助上下料，管路走向避开了人员频繁通行侧，并在转弯处保留足够弯曲半径，降低蒸汽管路阻力与冷凝水积聚风险。A-A剖面表达了腔体、网带、底部支撑及侧边组件的相对位置，能够清晰看到加热空间并非简单箱体，而是兼顾气流组织、工件通行和维护开启的组合结构。

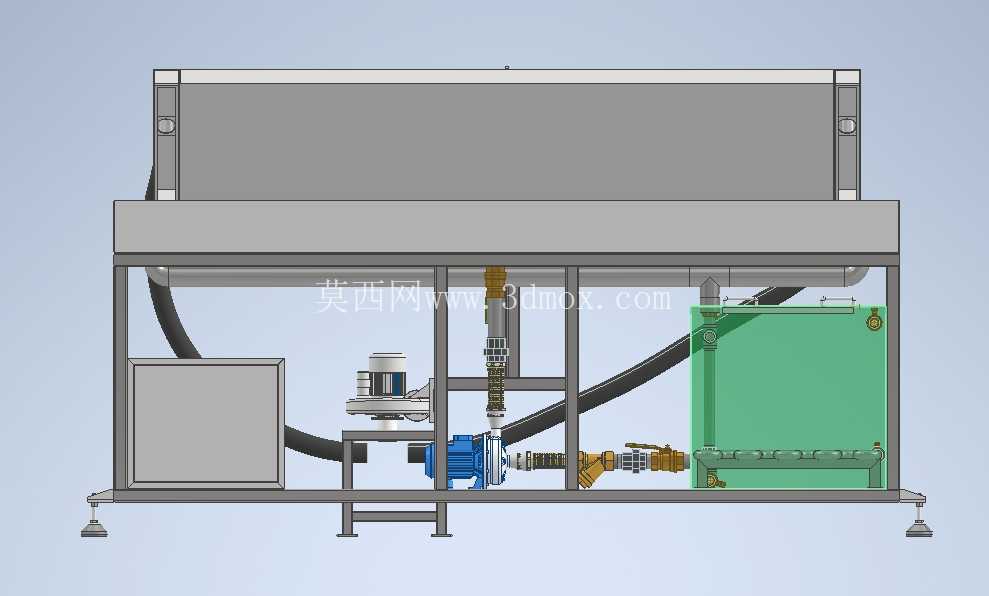

　　从三维建模角度看，该模型对方案评审较有价值的地方在于管路、机架、输送面、风机、气缸和检修门均有明确空间关系。外形尺寸标注直接给出了安装边界，长度方向决定产线占位，宽度方向决定通道间距，高度方向则影响车间吊装和上方管线排布。底部支脚、脚轮或支撑点位的位置可用于校核地面承载与设备水平调整；侧面伸出的软管和弯头需要在布局时额外计入包络，不能只按主体箱体估算占地。

　　在实际选型与改型时，这类结构常用于五金件干燥、涂装前处理、零部件除水、食品或轻工物料加热等连续生产场景。若工件重量较大，应重点复核网带支撑、机架横梁和支脚强度；若温度要求较高，则需进一步补充保温层、密封压条和冷凝水排放结构。当前模型把蒸汽加热、水循环管路、热风风机和输送腔体整合在同一框架内，便于工程师检查干涉、评估维护路径，并作为同类加热烘干设备方案设计的参考。
