全自动不干胶贴标机核心贴标执行机构

　　这套贴标执行模组是连续式不干胶贴标设备的核心功能单元，在日化、食品、医药、五金配件等批量生产场景中承担标签自动剥离、精准送料、压附贴合的全部动作，既可以作为独立贴标工作站对接平面输送线，完成包装盒、塑胶壳、钣金件外表面的平面贴标，也可以加装导向覆标组件适配圆柱瓶身的圆周贴标工序，替代人工手持贴标作业，消除人工贴标常见的标签偏移、褶皱、气泡、翘边问题，在大批量流水线生产中稳定保证贴标位置一致性。

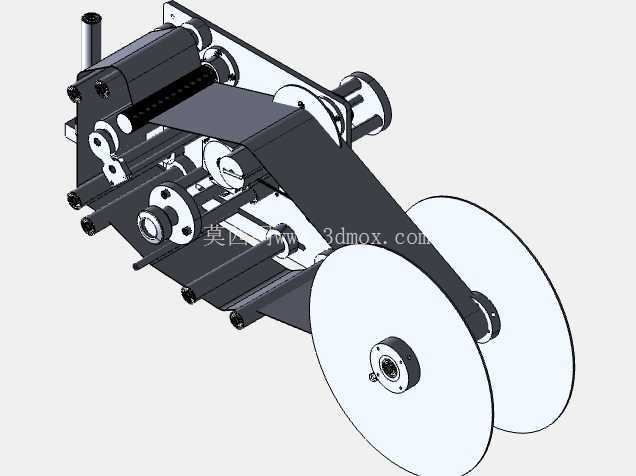

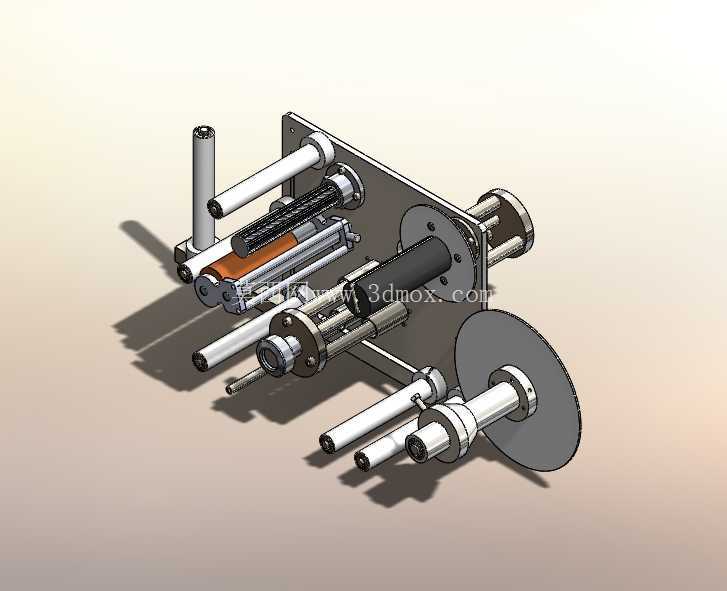

　　从整机布局来看，该模组采用单块立式主安装板作为所有功能部件的承载基准，所有辊轴、动力组件、导向件均从安装板正面伸出、背面预留驱动安装位，这种侧板式布局的优势非常突出：一方面穿设标签料带的操作空间完全敞开，操作人员换卷、引料、调整导辊位置时不需要拆解外围护罩，日常换产耗时极短；另一方面所有传动配合的轴系同轴度可以在侧板一次装夹加工中得到保证，避免多块拼接底板累积装配误差导致的标签走带跑偏。安装边界上，整块主立板的开孔位置、安装孔距完全适配行业通用的贴标机铝型材机架，模组整体可以沿机架水平方向调整伸出长度，对接不同高度的输送线时，只需要调整模组整体的竖直固定高度即可，不需要改动模组内部任何零件，设备改型适配成本很低。

　　料路走带逻辑经过多代现场工况验证：标签底纸从料卷放卷轴引出后，依次经过张力缓冲辊、导向过辊、测物传感触发位，到达剥标板尖端时，刚性底纸沿剥标板锐角折返向下回收，面材标签因为自身刚度不会随底纸弯折，顺势向前伸出贴合到经过工位的工件表面，后续压标辊随即将标签完全滚压在工件面上，排出标签与工件之间的残留空气。模组上排布的多根可调导向辊，每一根都预留了轴向锁紧调节结构，穿料完成后可以根据标签宽度调整两侧限位，避免宽幅料带在高速走带时出现左右窜动；其中浮动摆杆式张力辊始终靠自重给料带施加恒定张紧力，当送标辊间歇启停送料时，浮动辊可以上下小幅位移吸收料带的瞬时松边量，不会因为料带忽松忽紧出现标签步距送料不准的问题。

　　动力执行部分，送标牵引辊采用胶辊与钢辊对压结构，钢辊连接减速驱动单元，靠两辊之间的摩擦力带动底纸精准走标，压合力度可以通过端部的调节旋钮微调，既不会因为压力不足出现底纸打滑、送标长度偏差，也不会因为压力过大压伤标签面材、导致底纸被压变形。收料轴位于模组下部，采用阻尼摩擦结构，牵引剥离后的底纸自动卷收，阻尼力矩可以随废底纸卷径增大动态适配，始终保持收卷张力平稳，不会出现废卷拉扯料带导致走带偏移的情况。

　　设计阶段所有辊轴的平行度公差、轴端径向跳动都按照包装设备走料机构的通用精度要求设定，剥标刀口的位置精度直接决定标签出标的瞬时位置，建模时刀口与送标牵引线的相对位置经过反复校核，保证不同厚度的不干胶标签都能顺利剥离，不会出现标签随底纸折返、无法正常出标的卡料故障。整机外围预留了检测传感器、覆标海绵轮、挡料定位机构的全部安装接口，结构工程师在做整线方案时，可以直接在该模组基础上扩展对接工件定位、流水线联锁、扫码复检等附加功能，不需要重新搭建核心贴标结构，大幅缩短专用贴标设备的开发周期。
