手风琴瓶灌装加塞贴标一体机

　　这套设备面向小容量软管瓶、手风琴式挤压瓶以及导管凝胶类产品的后段包装工序，把物料充填、内塞压入、外标签贴合三个原本分散的工位整合在同一台回转式主机内，适合医药耗材、日化凝胶、诊断试剂、实验室分装等对洁净度和节拍稳定性要求较高的产线。现场布置时，主机采用带透明防护围罩的柜式机架，正面和侧向留出检修门，操作人员可通过上部控制面板调整灌装量、压塞深度、贴标位置和转盘节拍；左侧独立上料机构负责空瓶整理与定向输送，右侧或侧向扩展位可连接标签供给、成品排出及后续收集输送。

　　从实际用途看，空瓶经振动或料斗式供料装置进入分瓶轨道后，被有序送入回转工作盘。转盘按工步将瓶体依次带到灌装头下方，计量系统根据凝胶、膏体或低粘度液体的特性完成定量充填；随后内塞由独立送塞轨道定向供给，经抓塞或吸塞机构转移至瓶口，再由压头完成压入，保证密封位置一致。贴标工位通过标签剥离、压贴和滚刷结构，将标签贴合在瓶身指定区域，最后成品由出料轨道送出。设备把塞子自动送入、瓶子自动转运和标签自动贴附串联起来，减少了人工接触产品的环节，也降低了灌装后瓶口污染、塞子偏斜和标签错位的概率。

　　结构设计上，主机内部以回转盘作为节拍核心，周边布置灌装阀、送塞组件、压塞机构、贴标头、检测元件和导向护栏。回转工位适合多工序并行处理，在相同占地长度下比直线式排布更容易获得稳定节拍；转盘周围的夹具需根据瓶身直径、肩形和收口尺寸定制，保证手风琴瓶在挤压变形趋势下仍能被可靠定位。灌装部分应预留泵体、管路和阀嘴的拆装空间，便于针对粘稠凝胶选择活塞泵、转子泵或其他计量形式；压塞部分要控制下压行程与缓冲，避免薄壁瓶受压变形；贴标部分则需兼顾瓶身曲面、标签长度和覆标压力。

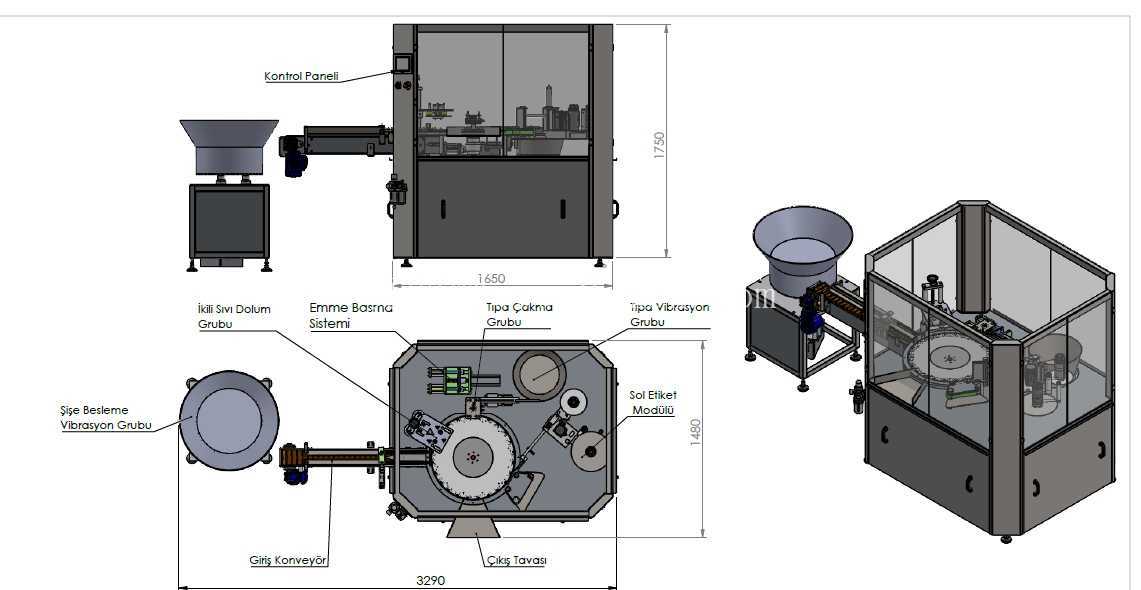

　　外形与安装边界方面，主机主体长宽高方向约为1650mm、1450mm、1750mm，具体外轮廓还会随供料机、出料输送机和护栏位置变化。设备就位时不能只按柜体 footprint 预留空间，顶部需考虑标签卷、料斗补料和防护门开启，正面要留出触摸屏操作与日常清洁距离，侧向应保留管路、阀嘴、送塞盘和电气柜维护空间。地面需满足水平和承载要求，回转机构、振动料斗及压塞单元工作时会产生周期性载荷，机架底部应设置可调脚杯或减振支撑。公用介质接入点建议集中在主机后侧或底部，包括电源、气源、控制信号以及与物料供给相关的管路，走线和走管应与灌装区隔离，避免清洗时交叉影响。

　　三维建模时需要重点表达多层机架、透明防护罩、回转工作盘、分度驱动、灌装头升降、送塞轨道、标签供料、出料输送以及外围料斗的相对位置。运动校核上，应检查转盘夹具与固定护栏之间的最小间隙，压头下行时与瓶口、塞子和转盘的同轴关系，以及贴标臂在最大标签卷径下是否与防护门干涉。对于导管凝胶这类容易拉丝或滴漏的物料，灌装嘴末端应设置回吸或断料结构，并在模型中保留接液盘、清洗位和废液收集区域。整机布局还应体现安全防护逻辑：运动部件封闭在透明罩内，检修门设置安全联锁，急停按钮位于操作人员易达位置，电气元件与湿区、物料区保持明确分隔。

　　在产线集成阶段，该设备可作为单机使用，也可与前段制瓶、理瓶、灭菌或后段装盒、称重、剔除设备联动。选型时不应只关注理论产能，还要结合瓶型变化范围、物料粘度、塞子公差、标签材质和清洗验证要求确认工位数量。若产品规格较多，夹具、护栏、灌装嘴和贴标导向块应设计成快换结构；若长期生产单一规格，则可通过固定式定位提高刚性和重复精度。整体来看，该模型完整呈现了灌装、加塞、贴标一体化设备的机械构成和空间边界，可用于方案评审、结构细化、产线布局以及与供应商沟通执行机构配置。
