饼干枣片小麦包衣片一体化生产线

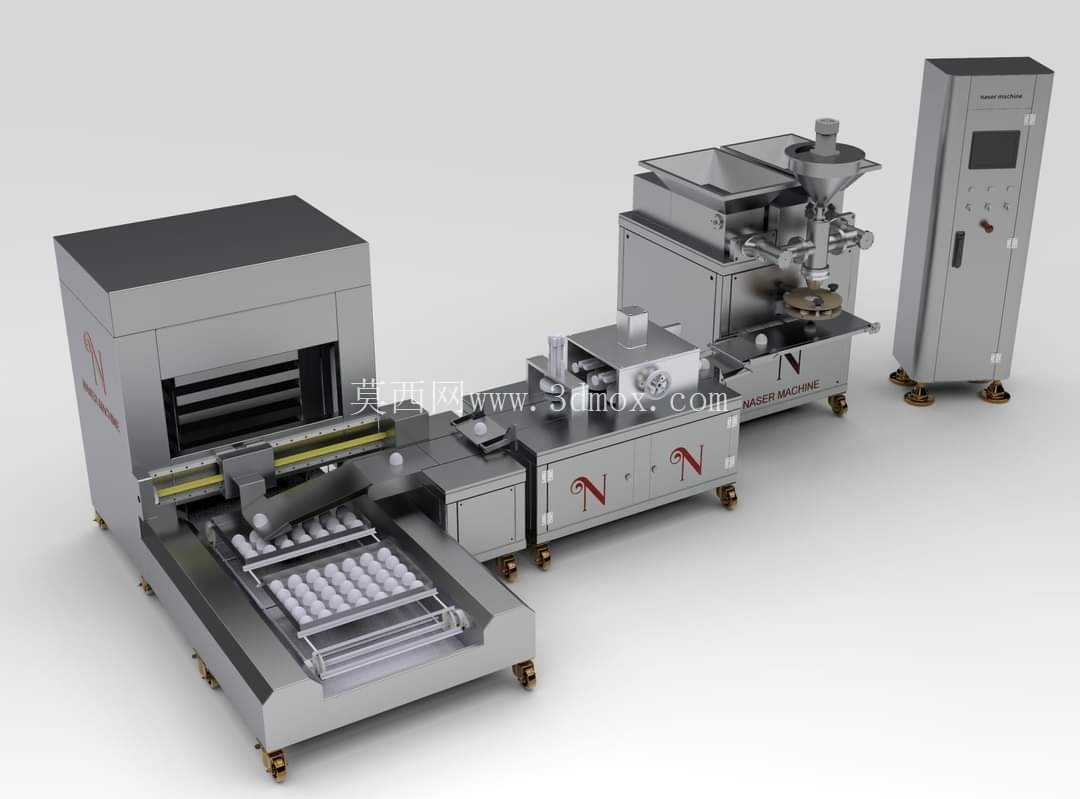

　　这套三维设备面向食品工厂的连续化生产场景，主要承担饼干干枣片以及小麦包衣片从原料处理、成型、排布到后段整理的一体化作业。产线由多台功能单元串联组成，各单元之间通过输送与转接机构衔接，整体布置在洁净车间地面上，底部采用可调脚杯支撑，方便现场找平并适应轻微地面不平。

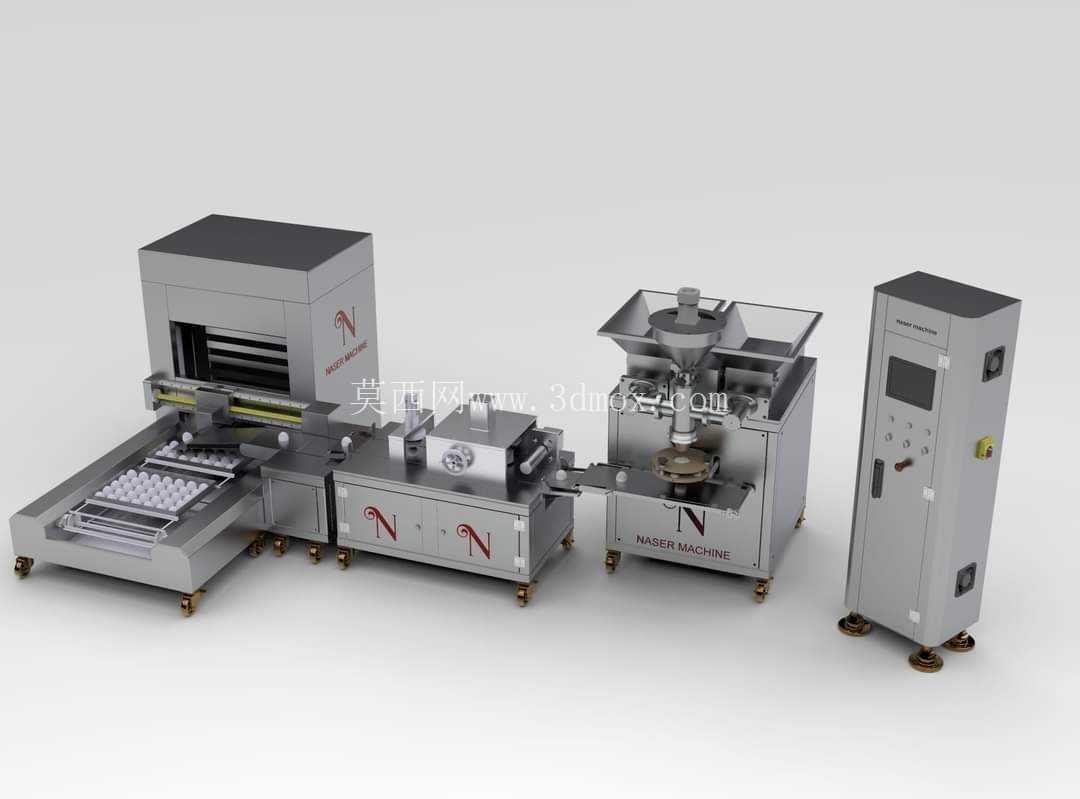

　　从现场布局看，前段设备侧重原料的定量给料与成型处理。料斗部分采用敞口接料结构，便于人工或上游气力、螺旋供料对接；下方计量与挤出机构将物料按工艺要求分割、压型或包覆，保证片料厚度、重量和外形一致性。中段输送单元把成型后的产品有序送入排列工位，托盘或烤盘经输送带步进送入，产品按矩阵方式排布，减少人工摆盘带来的污染和节拍波动。后段烘烤或干燥入口设置多层输送与挡边结构，可与烘箱、冷却线或包装线直接对接；独立控制柜布置在产线侧方，柜门配置触摸屏、按钮和急停元件，线缆通过底部或背部走线，操作面与维护面分开，避免操作人员频繁跨越设备。

　　结构设计上，机架大量采用不锈钢型材与钣金封板，接触物料区域优先考虑光滑表面、圆角过渡和快拆护罩，以满足食品车间冲洗、擦拭和卫生检查要求。设备侧面设置检修门与观察窗，传动件、张紧件和驱动电机尽量布置在非物料侧，既降低食品污染风险，也方便点检皮带、链轮、轴承和同步带。输送段的高度经过统一规划，相邻设备之间保持较小高差，转接处设置导向板和落料缓冲，避免片料在转移过程中碎裂、堆叠或偏出。

　　在安装边界方面，整条产线呈线性展开，左右两侧需预留操作与维护通道。控制柜前方应保留开门和人机操作空间，料斗上方需考虑加料高度及防尘、防异物措施，设备底部脚杯调节范围应覆盖现场地坪误差。若车间已有烘箱、冷却隧道或金属检测机，可将本线输出端与其输送高度对齐；若场地长度受限，也可在三维布局阶段调整单元间距，将部分转角输送或缓冲平台纳入方案。

　　建模时需要重点表达各功能单元的相对位置、输送带中心线、料斗容积边界、柜门开启范围以及脚杯支撑点。对于结构工程师而言，这类模型不仅用于外观展示，更可用于检查产线节拍衔接、人员操作半径、维护拆装空间和车间通道占用。驱动部分通常采用减速电机配合链轮、同步带或模块化输送网带，轴端和张紧结构需在模型中留出拆装位置；机架封板不应完全遮蔽关键维护点，观察窗与安全护罩则要在防护性和可视性之间取得平衡。

　　实际选型时，饼干类产品更关注压型、摆盘和烘烤前的定位稳定性；枣片等黏性或软质物料需要控制转接落差和接触面摩擦；小麦包衣片则对包覆均匀性、粉料回收和连续给料稳定性有更高要求。因此产线各单元并非简单拼接，而是围绕物料特性进行输送速度、挡边高度、托盘节距和清洁方式的协同设计。通过三维模型可以在加工制造前发现干涉、操作不便和清洁死角，减少现场返工，使设备在食品加工车间中具备稳定、卫生、易维护的运行基础。
