动力圆带驱动滚筒输送线结构

　　该套辊道输送结构面向车间内部连续转运、工序间衔接以及自动化生产线进出料场景，常用于包装、仓储分拣、家电装配、五金件加工和轻型箱体物料输送。设备以多根平行布置的从动滚筒作为承载面，物料在滚筒上沿固定方向移动，适合底部平整、刚性较好的托盘、周转箱、纸箱或工装板；对于软包装、底面不连续或重心偏置的工件，则需要配合托盘或过渡板使用，以避免卡滞和局部下陷。

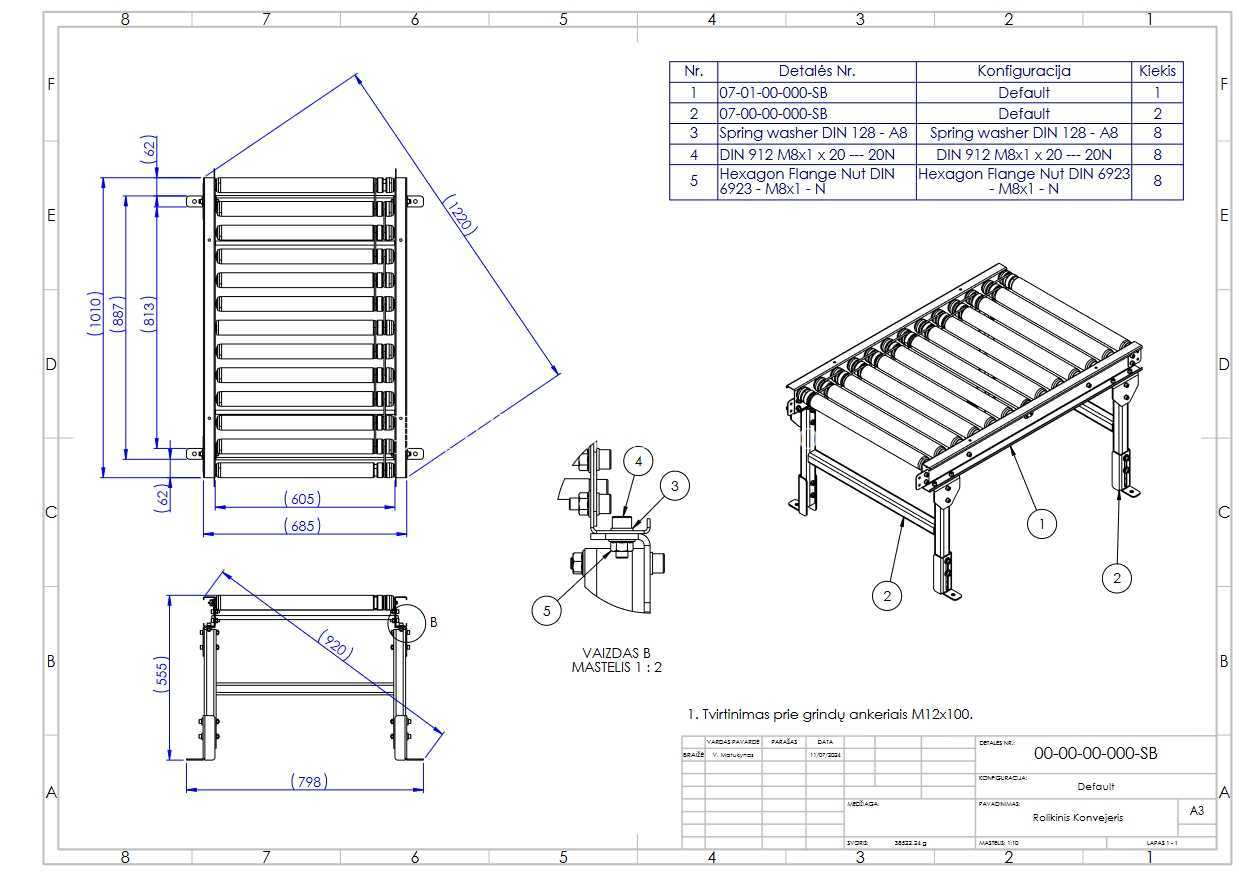

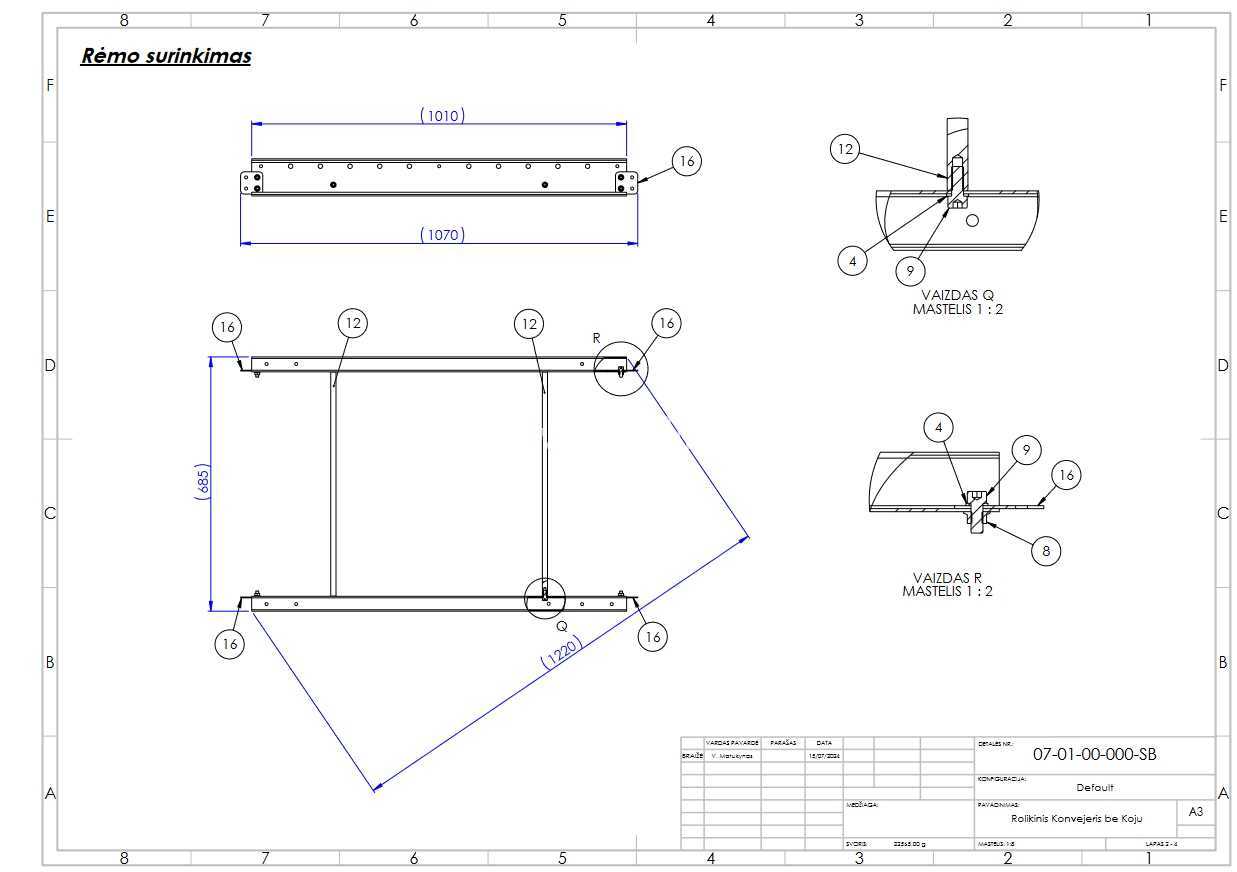

　　辊筒工作面宽度约685毫米，输送方向有效长度约1010毫米，属于短节距接驳型输送单元。单根滚筒直径约50毫米，辊体长度约605毫米，滚筒间距按轻型输送载荷和小件通过性综合确定，既保证箱体底面有足够支撑点，也控制转动阻力和制造成本。整机框架采用型钢焊接或螺栓组合形式，两侧纵梁承担滚筒支撑和传动张力，横向撑杆用于提高框架抗扭能力；支腿位于框架下方，底部设置地脚板，可通过膨胀螺栓与地面固定，也可在需要频繁移位的场合加装脚轮或调整垫板。

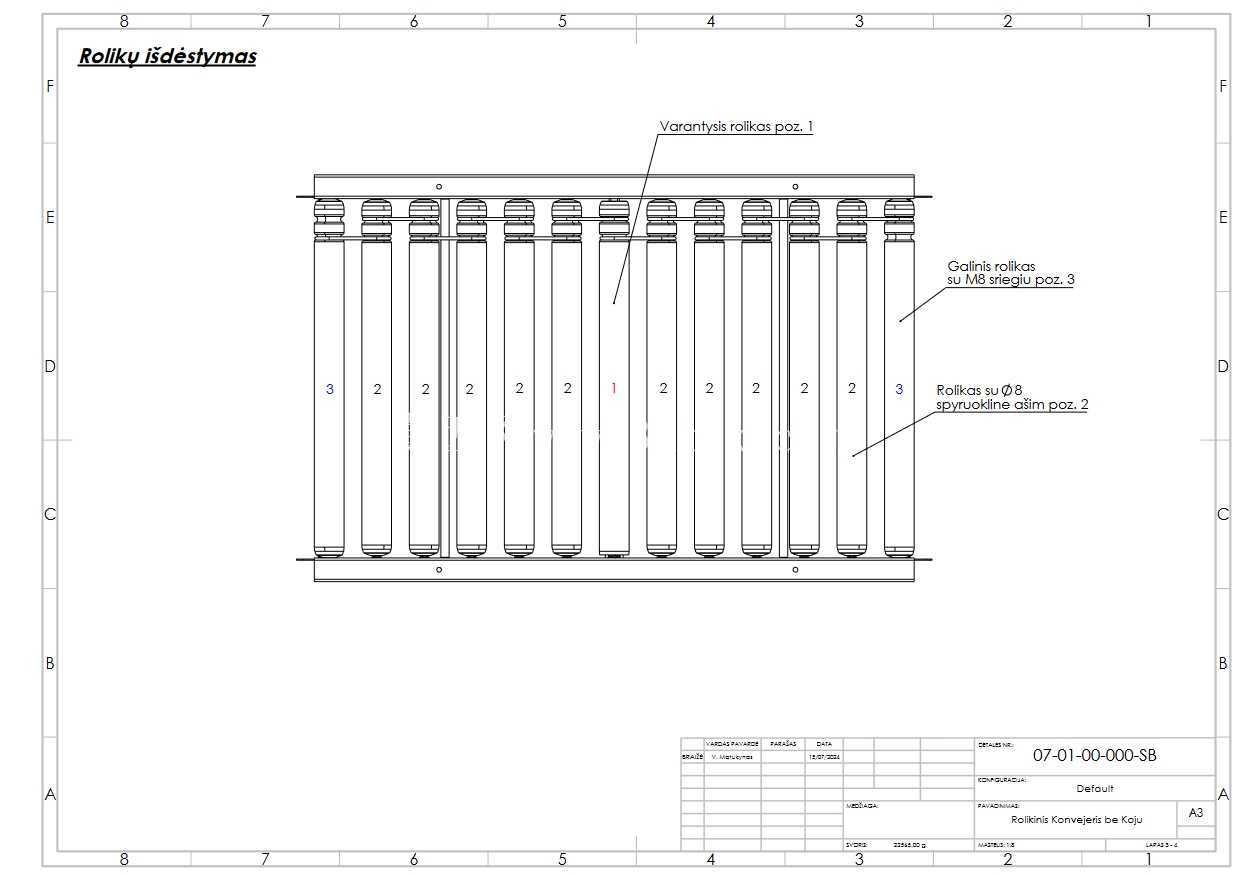

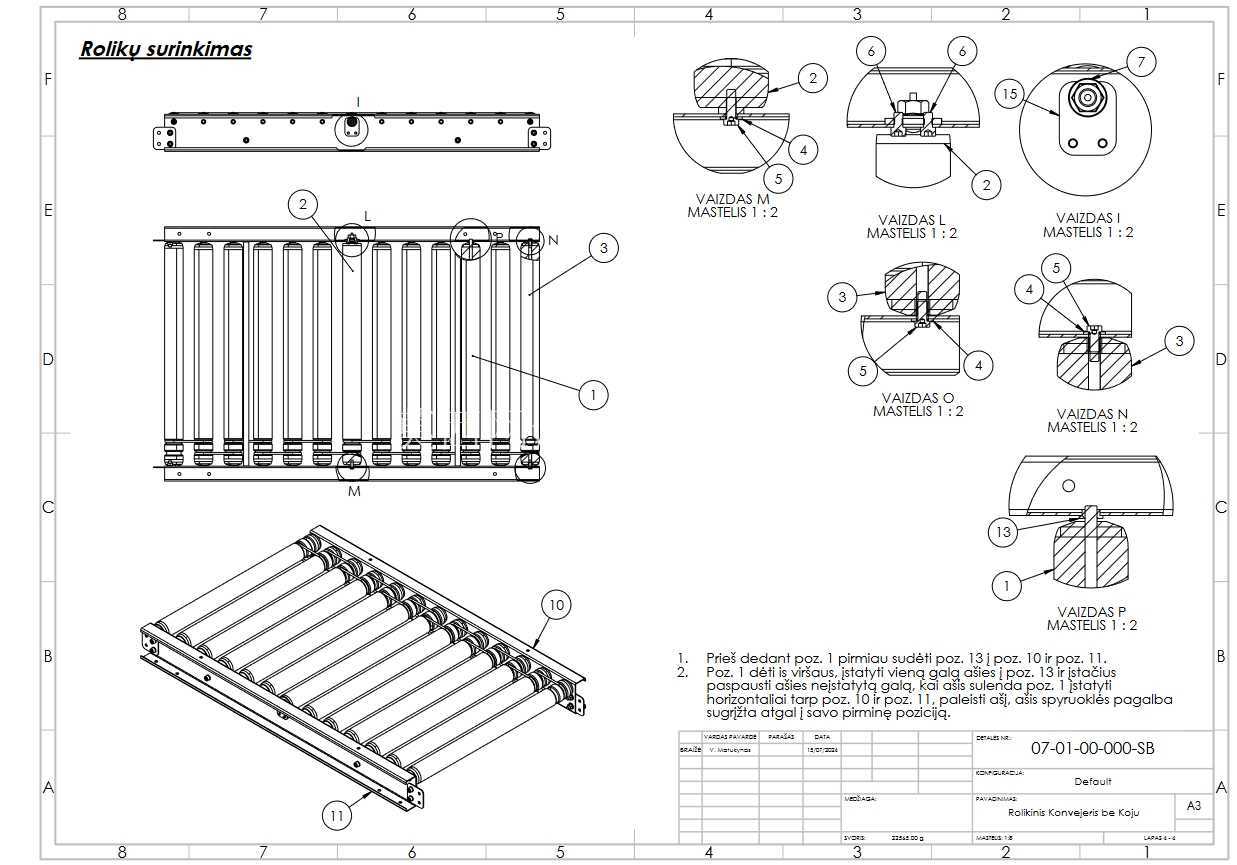

　　传动方案采用电机经传动部件带动多根滚筒运转，滚筒之间通过D5圆带实现分组传递动力。圆带布置在滚筒端部，依靠带与滚筒槽之间的摩擦完成扭矩传递，具有结构紧凑、运行噪声低、过载时可打滑缓冲的特点。相比链条或同步带集中驱动，圆带传动在轻型辊道中维护更方便，单根带件更换时不需要大面积拆卸机架；其不足在于传递扭矩有限，对张紧量、带槽尺寸和滚筒平行度较敏感，因此建模和装配时需要重点检查带轮槽位置、相邻滚筒中心距以及皮带绕行路径，避免干涉、脱带或异常磨损。

　　从动滚筒部分按最大负载约2000N的工况考虑，适用于均匀分布、平稳输送的轻型至中型载荷。实际选型时不能只看整机总承载，还要关注单件物料的局部压力、输送节拍、启停频率和冲击情况。若物料长期集中压在少数几根滚筒上，应减小滚筒间距、加大轴径或提高辊筒壁厚；若线体用于定位、阻挡或积放，还需核算阻挡器位置、止退方式以及滚筒表面摩擦条件。该结构给出的输送速度约2m/s，属于较快的轻型输送范围，在人工取放、转角接驳或精密定位环节，通常需要通过减速参数、变频控制或增加阻挡机构来降低入口冲击。

　　电动滚筒相关参数体现了驱动单元的集成化思路，供电可按24V或48V低压方案配置，功率覆盖约20W、35W、50W等档位，直径约50毫米，长度约605毫米，防护等级达到IP54。低压驱动适合设备内部安全供电、分布式驱动和频繁启停场合，IP54防护则可应对普通车间粉尘和飞溅水滴，但不应直接浸泡在水中或长期处于冲洗环境。驱动滚筒最大负载能力约1100N，最大辊面速度约1.3m/s，工作温度范围按0至40℃考虑；从动滚筒侧给出的温度范围约为-28至40℃，说明非动力承载部件对低温环境适应性更好，而电气驱动部分仍需按常温车间条件布置。

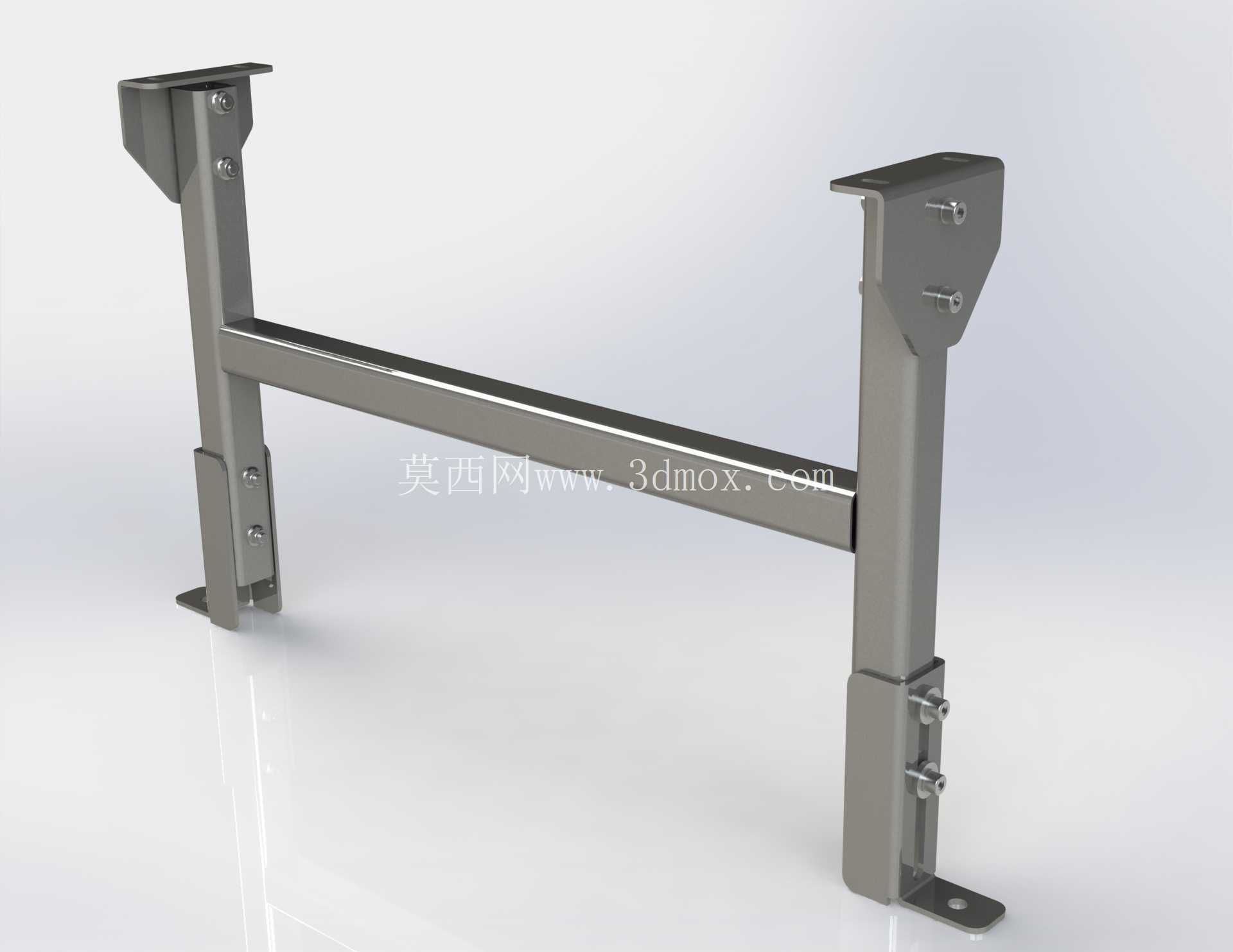

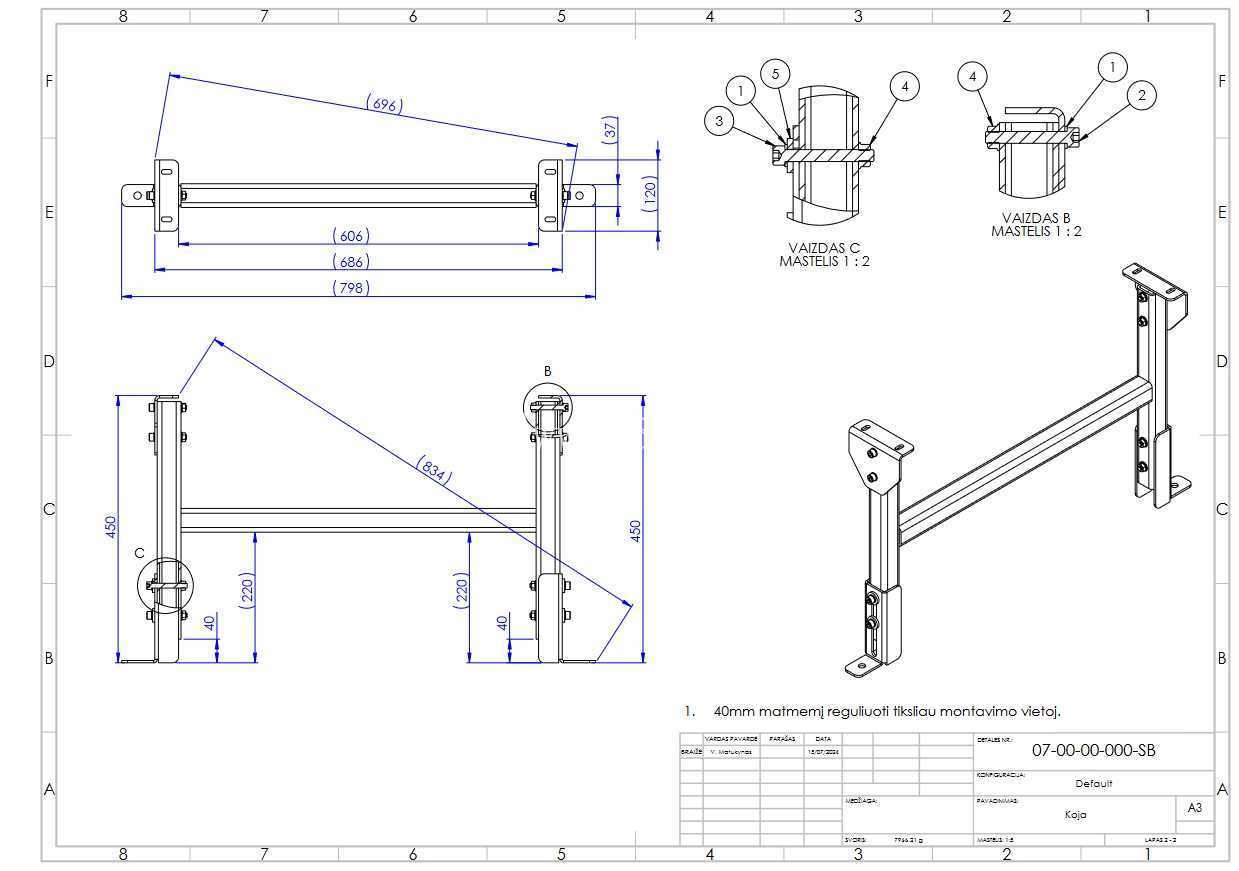

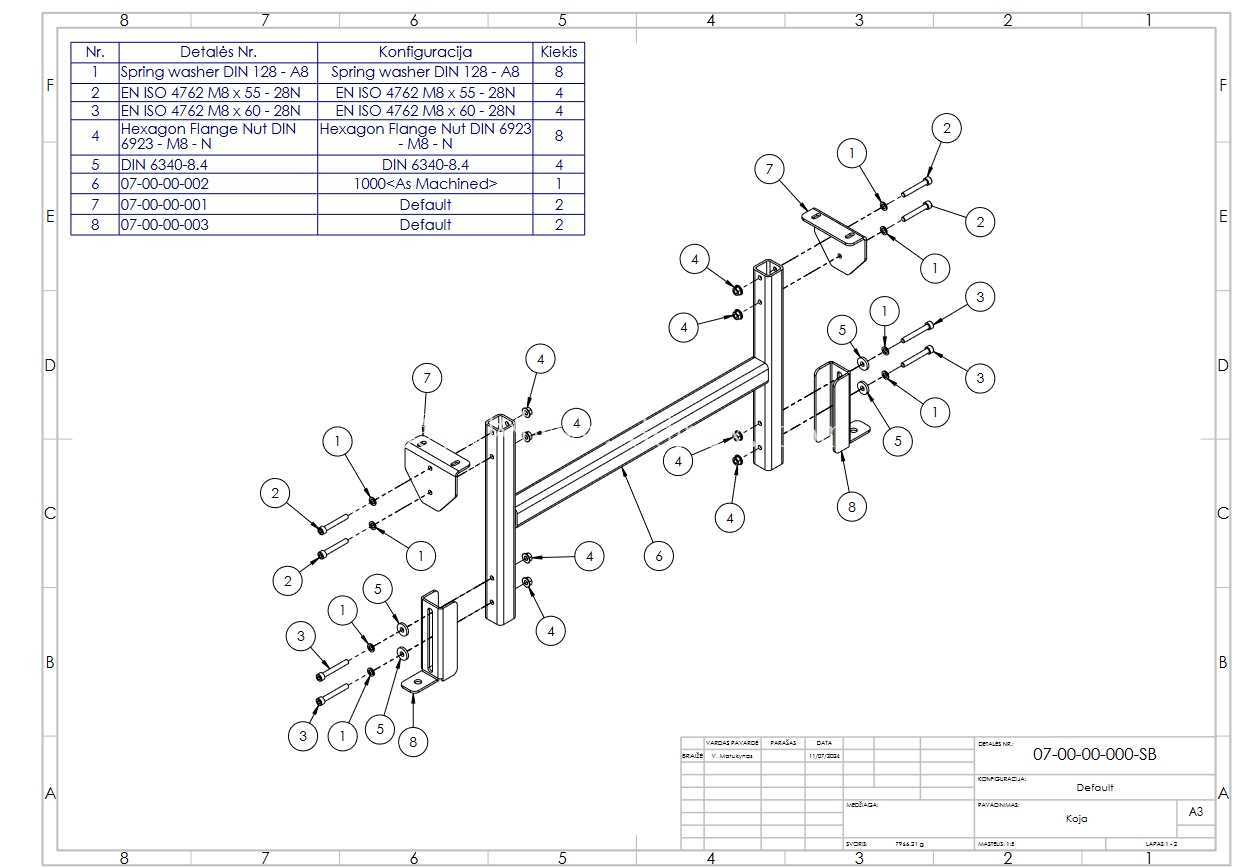

　　从三维结构设计角度看，这类输送线的关键不只是把滚筒排成一排，而是要处理好机架直线度、滚筒同轴度、支腿高度调节和传动包角。滚筒两端轴承座需要在纵梁上形成稳定定位，安装孔位应保证滚筒轴线与输送方向垂直，否则物料会在运行中偏摆、贴边或产生侧向摩擦。支腿高度设计应兼顾人员操作高度、前后设备接驳高度和地面误差，地脚板上的长圆孔或调节螺栓可补偿安装偏差。若多条辊道拼接，应控制相邻单元端面间隙和高度差，过渡处滚筒间距不宜过大，防止小尺寸工件掉落或卡入接缝。

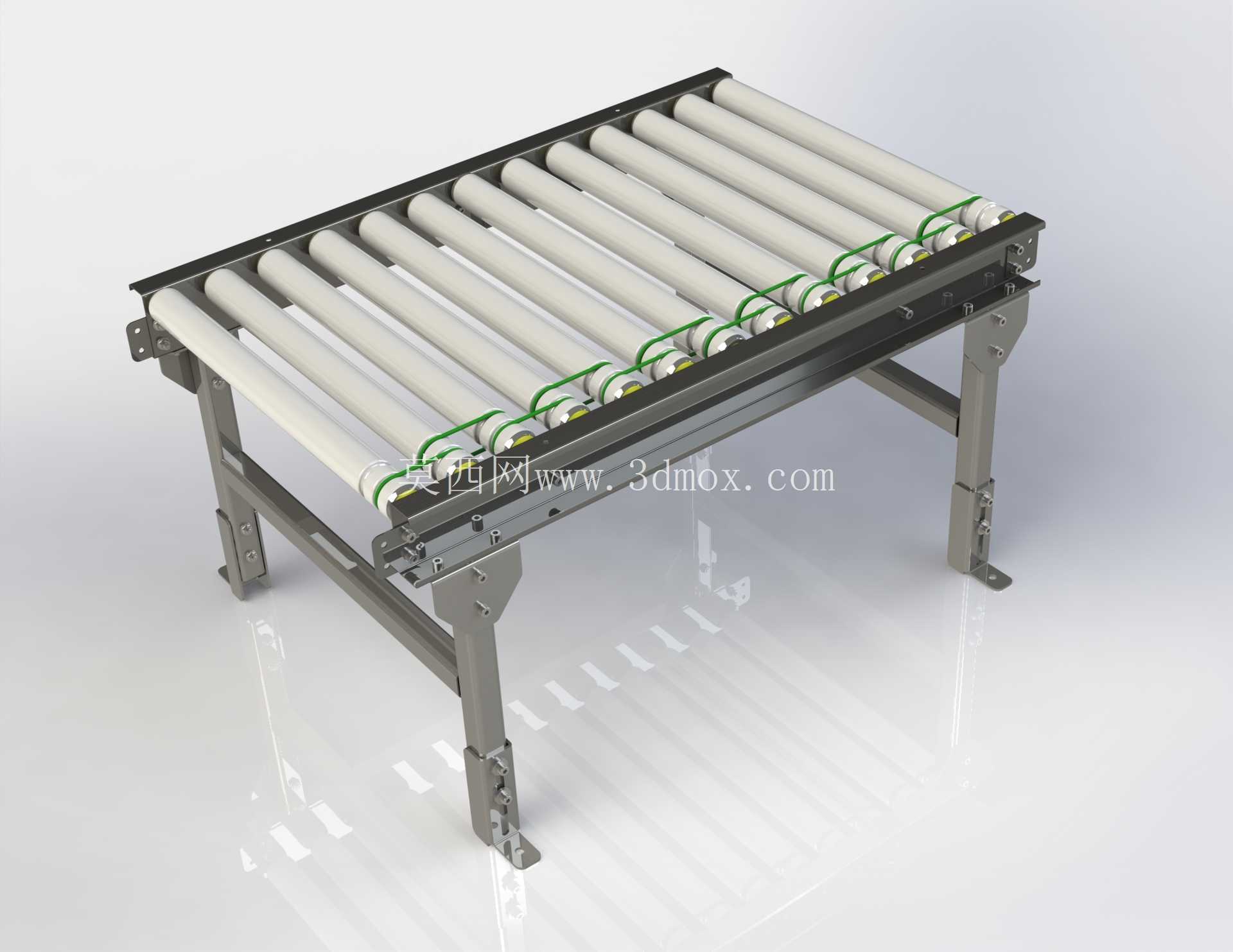

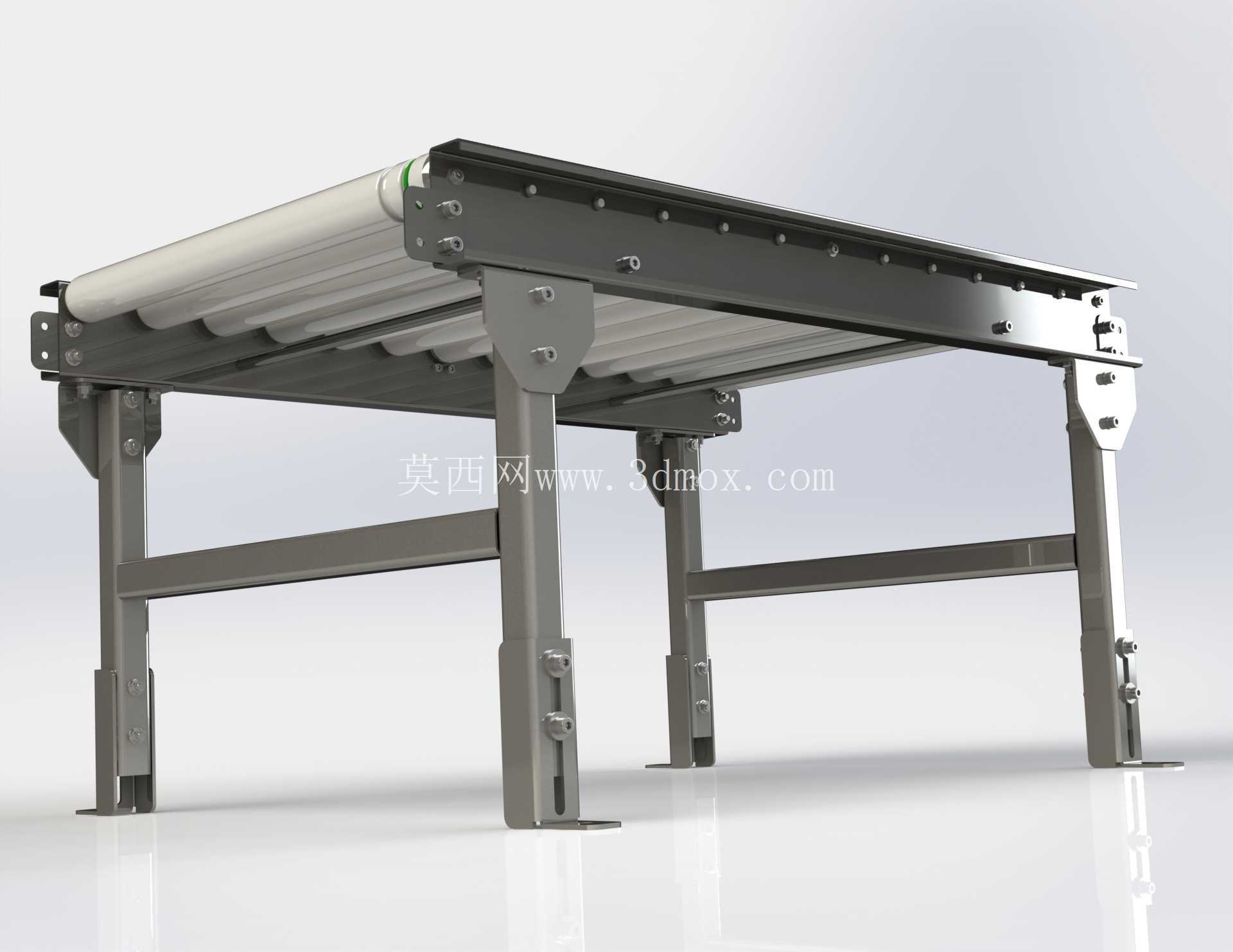

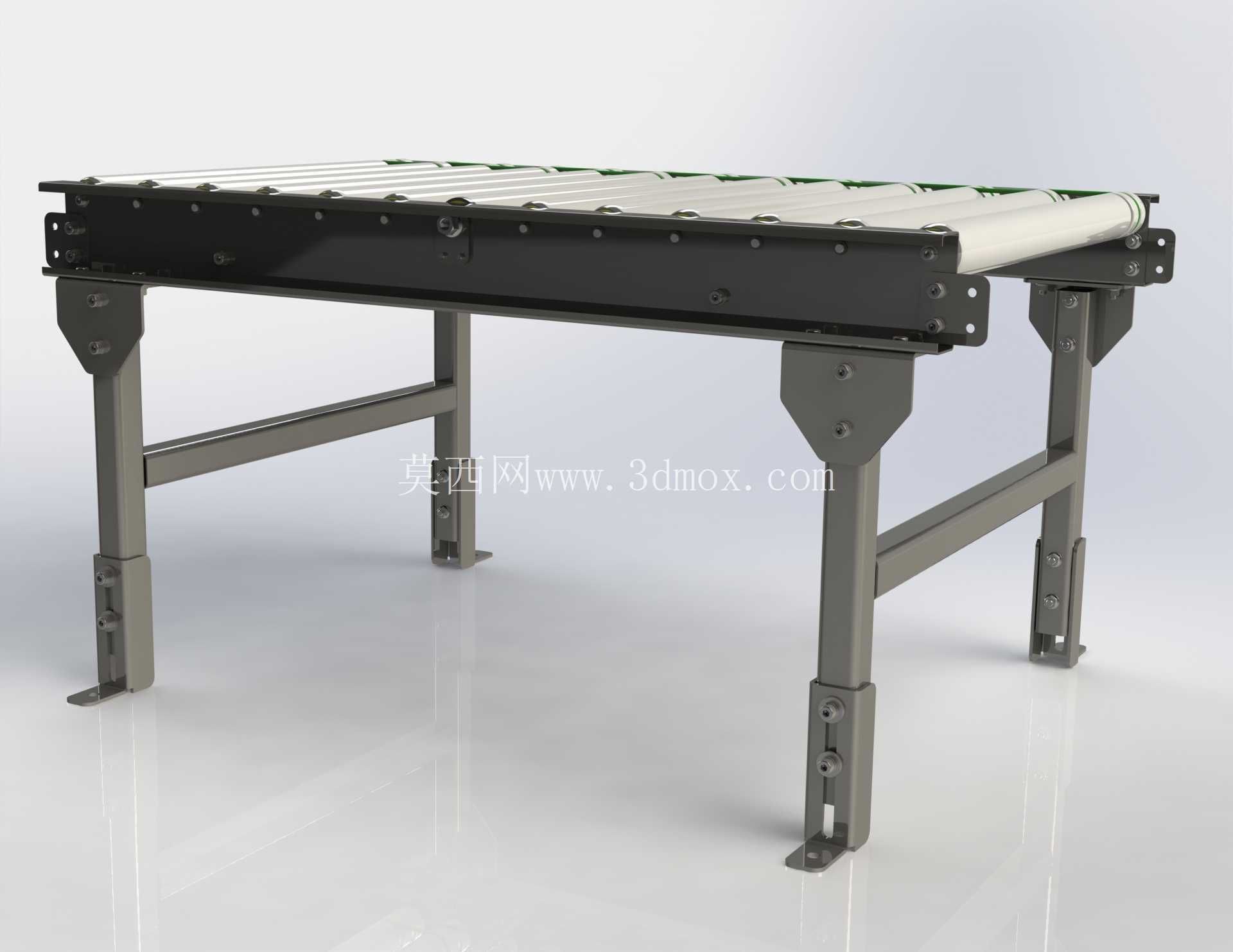

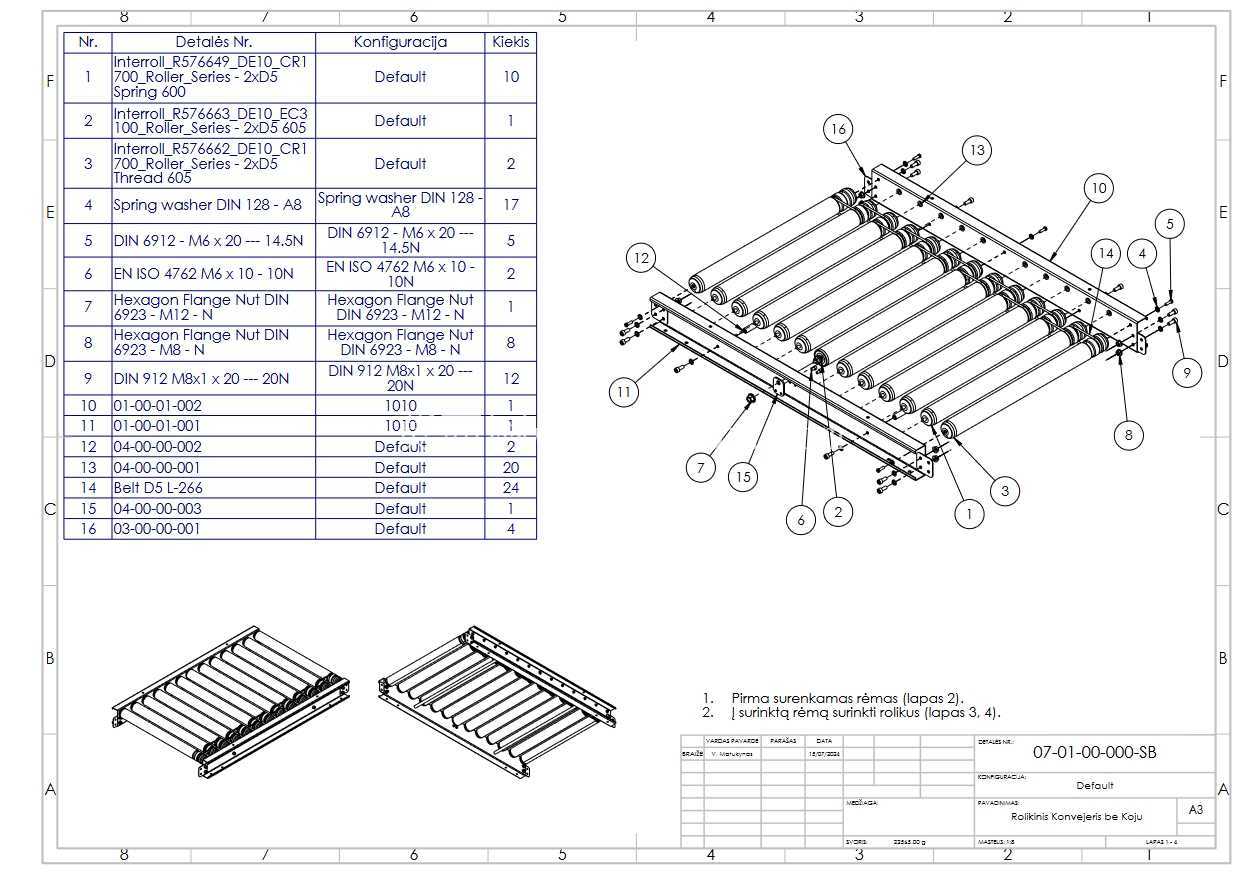

　　设备外形简洁，上部为密集白色辊筒形成的水平输送面，下部为深色金属支架和交叉补强结构，整体重心低、视野开阔，便于观察物料运行状态。机架侧面预留传动和电气安装空间，电机、线缆、传感器和阻挡机构可按实际工艺需求扩展。建模时应保留滚筒、轴承座、圆带、纵梁、支腿、地脚板和紧固件之间的装配关系，尤其要体现圆带在端槽中的弯曲半径和张紧路径，为后续工程图出图、BOM拆分、外购件选型和现场安装提供依据。

　　在生产线布局中，该设备可单独作为上下料过渡台，也可多段串联形成长距离输送通道；与皮带机相比，它更适合耐高温、耐油污或需要底部摩擦较小的工件，与链条输送相比，它结构更轻、噪音更低、维护点更少。设计人员在套用该结构时，应结合物料重量、底面尺寸、输送速度、环境温度、驱动方式和维护空间重新校核，而不是单纯按外形尺寸缩放。
