模块化网带式水平输送设备结构

　　该设备面向车间内部连续输送场景，适用于包装件、轻型加工件、注塑件、食品或日化行业成品盒等物料的水平转运。整机采用模块化塑料网带作为承载面，网带表面带密集开孔与防滑凸点，既能够增加物料与带面的摩擦阻力，也便于在需要冲洗、沥水或通风的工况下使用。相比普通平皮带，模块带由独立塑料链节拼接而成，局部磨损后可按节更换，维护时不需要整带拆卸，适合多品种、小批量生产线的长期运行。

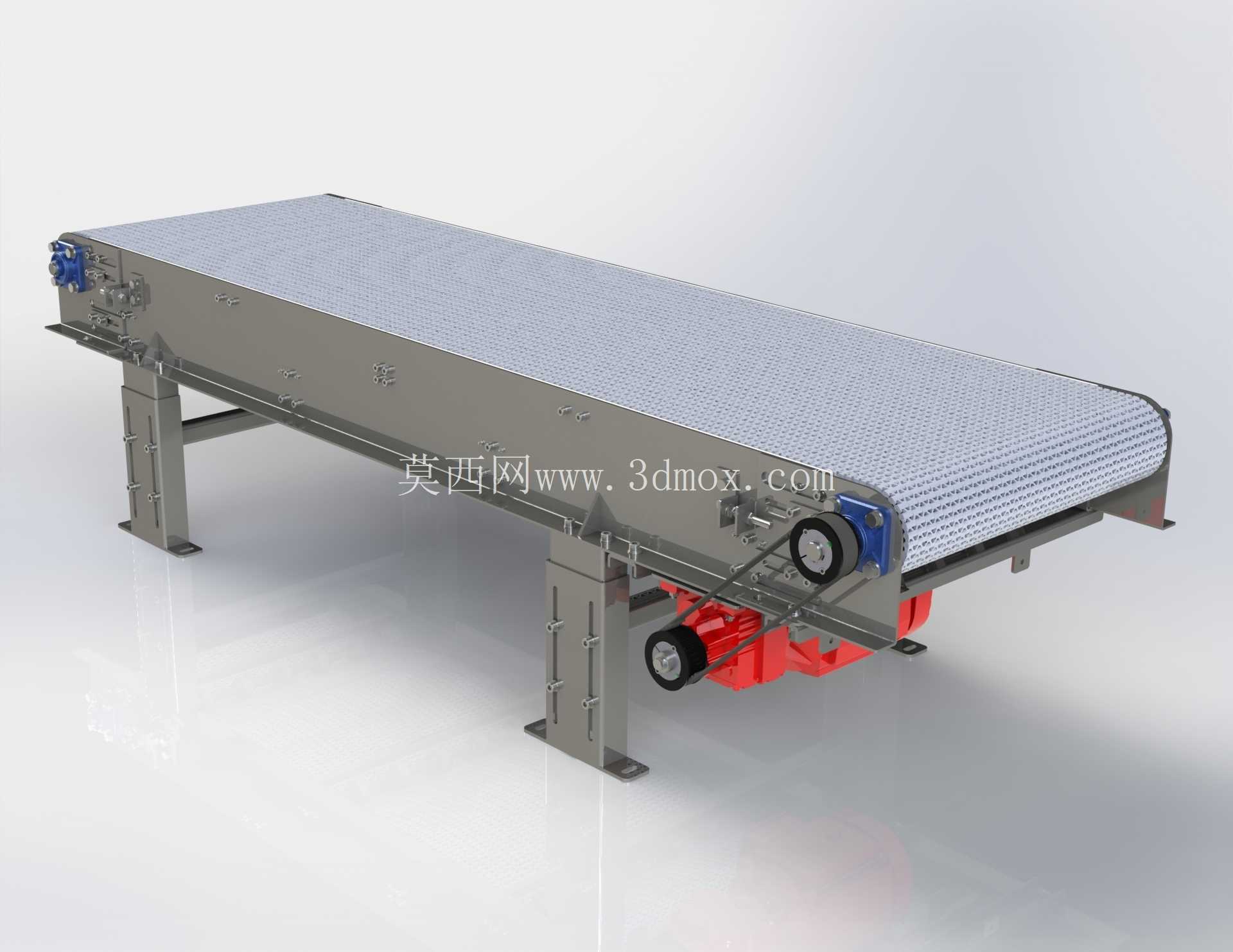

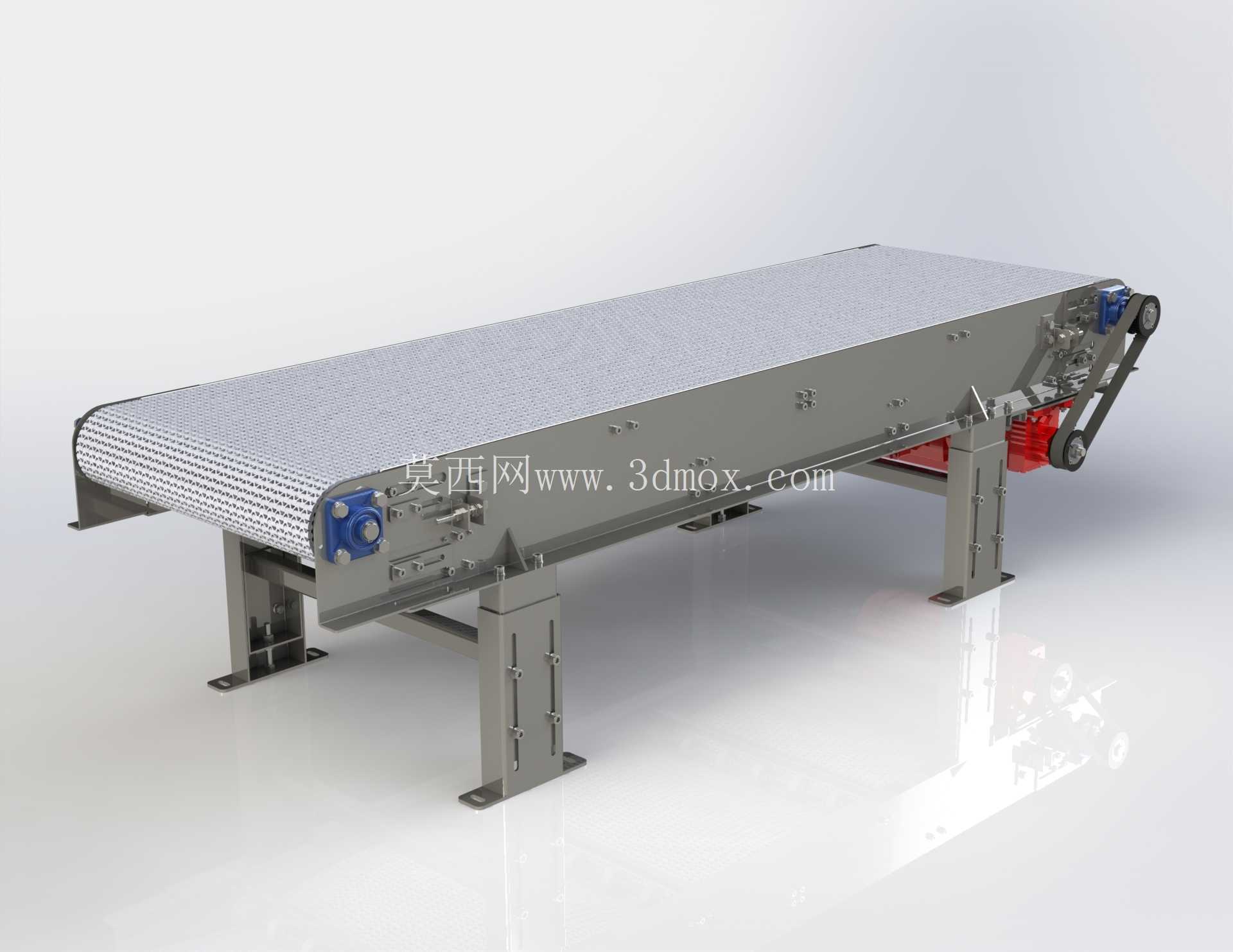

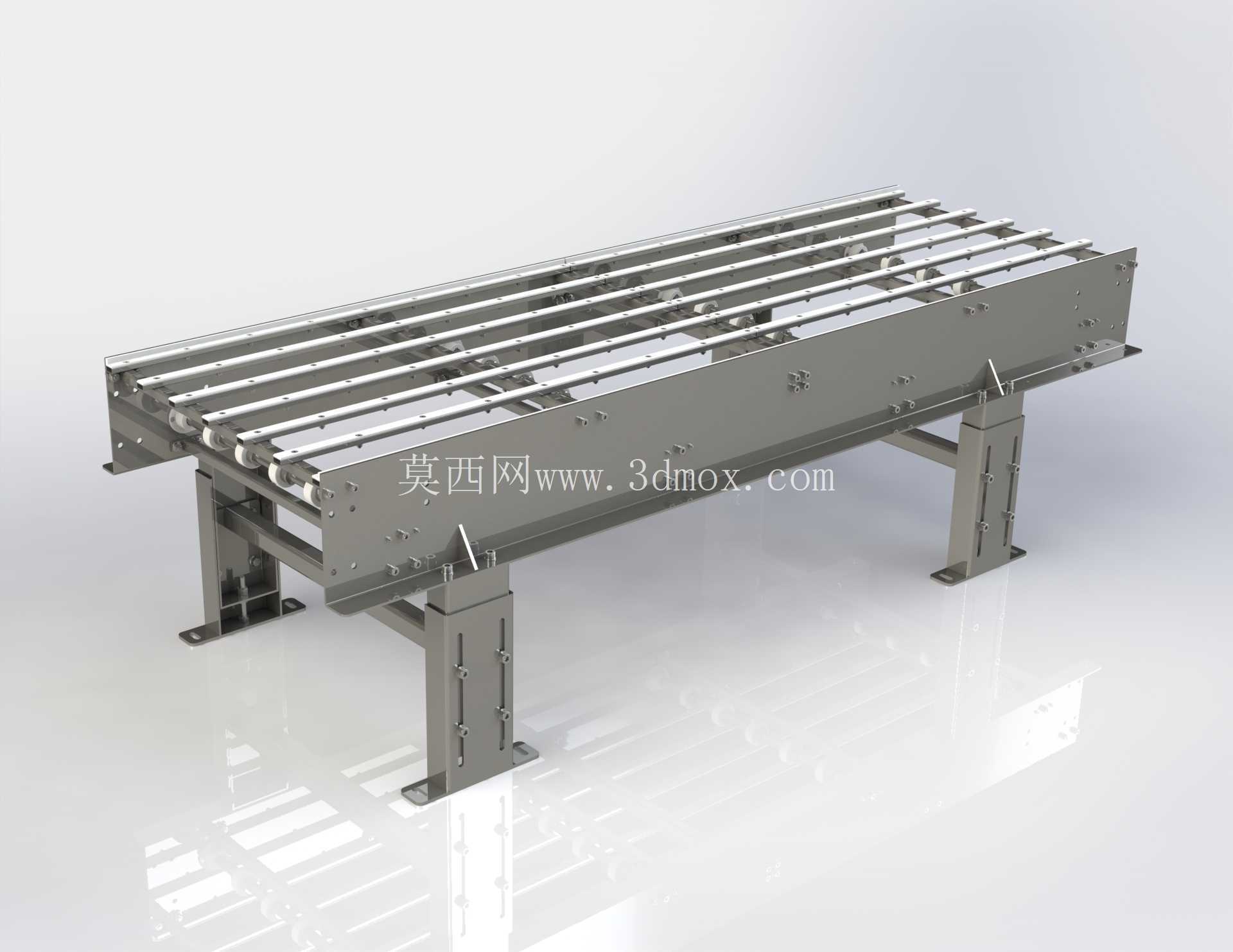

　　设备主体由驱动端、从动张紧端、网带、承载托板、下部托辊、支腿、横梁及侧护板组成。驱动端布置在输送机一侧，通过齿轮电机、同步带轮和传动轴带动主动滚筒旋转，动力经滚筒与网带之间的摩擦传递至整条带面。从动端设置张紧结构，用于补偿网带在运行过程中的伸长，并保证带面在换向位置保持合适包角。机架采用型钢支腿与横向连接梁组合，支腿底部设有可调支撑脚，可在地面不平整时调整设备水平度，也便于与上下游设备高度对齐。

　　从布置方式看，该输送线为长距离水平输送结构，带面宽度约609毫米，适合通过尺寸适中的箱件、托盒或成排小件。设备总长度方向预留了驱动组件和张紧端的安装空间，网带有效输送长度与机架长度需要在选型时区分；若用于自动线对接，还应在进料端和出料端留出物料过渡距离，避免工件在交接位置卡滞。设备高度由支腿决定，现场可根据工作台、包装机、检测设备或人工拣选工位的高度进行匹配。

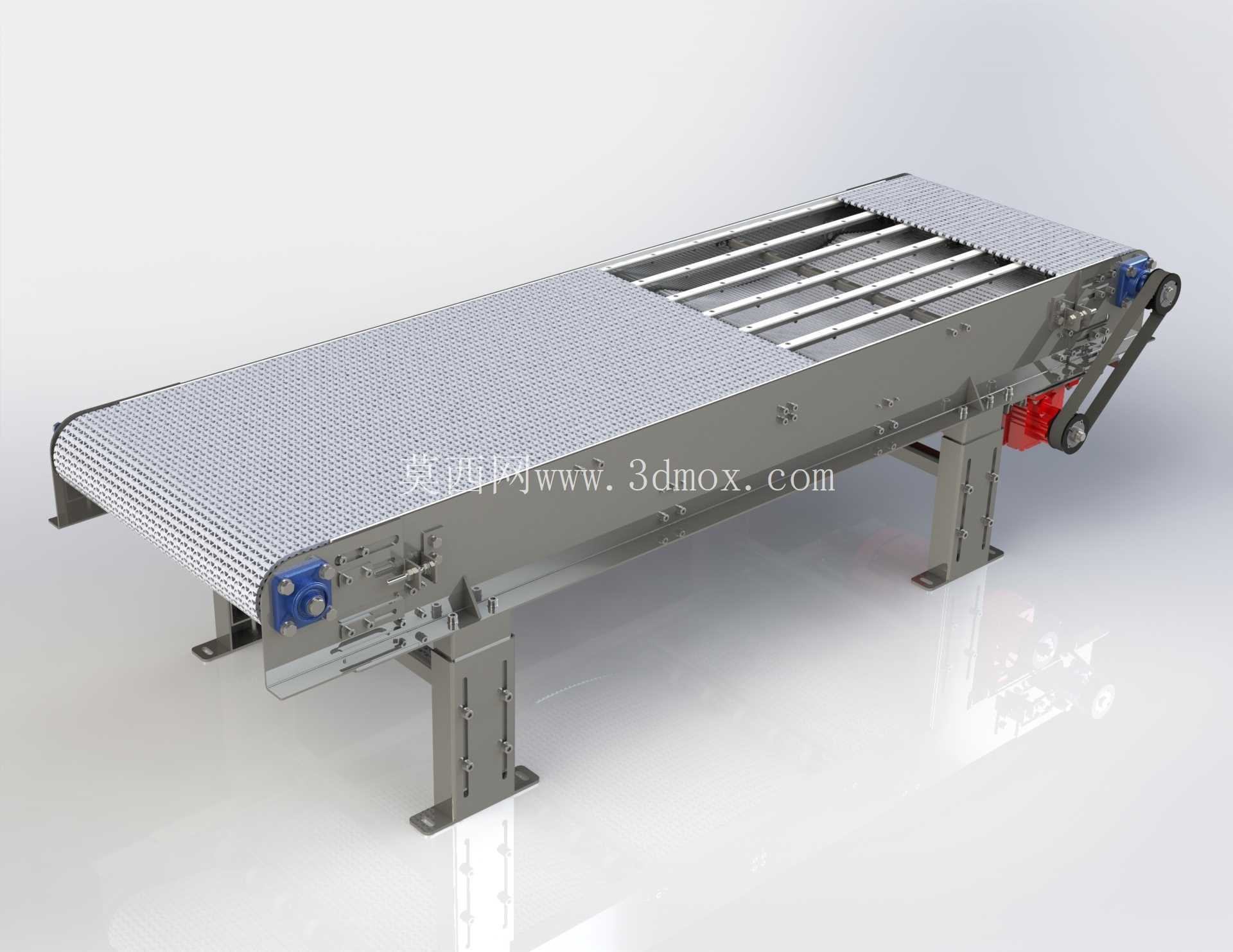

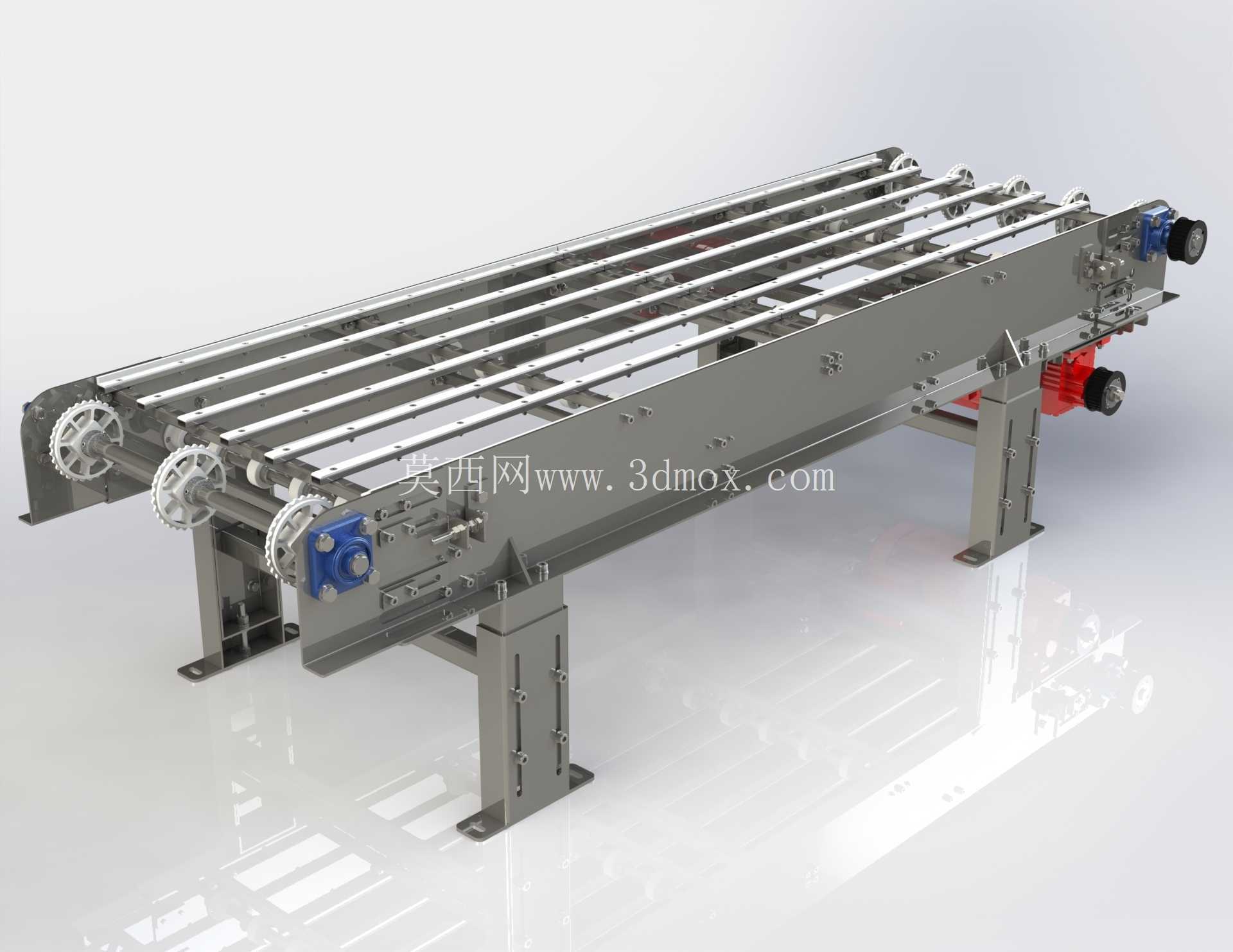

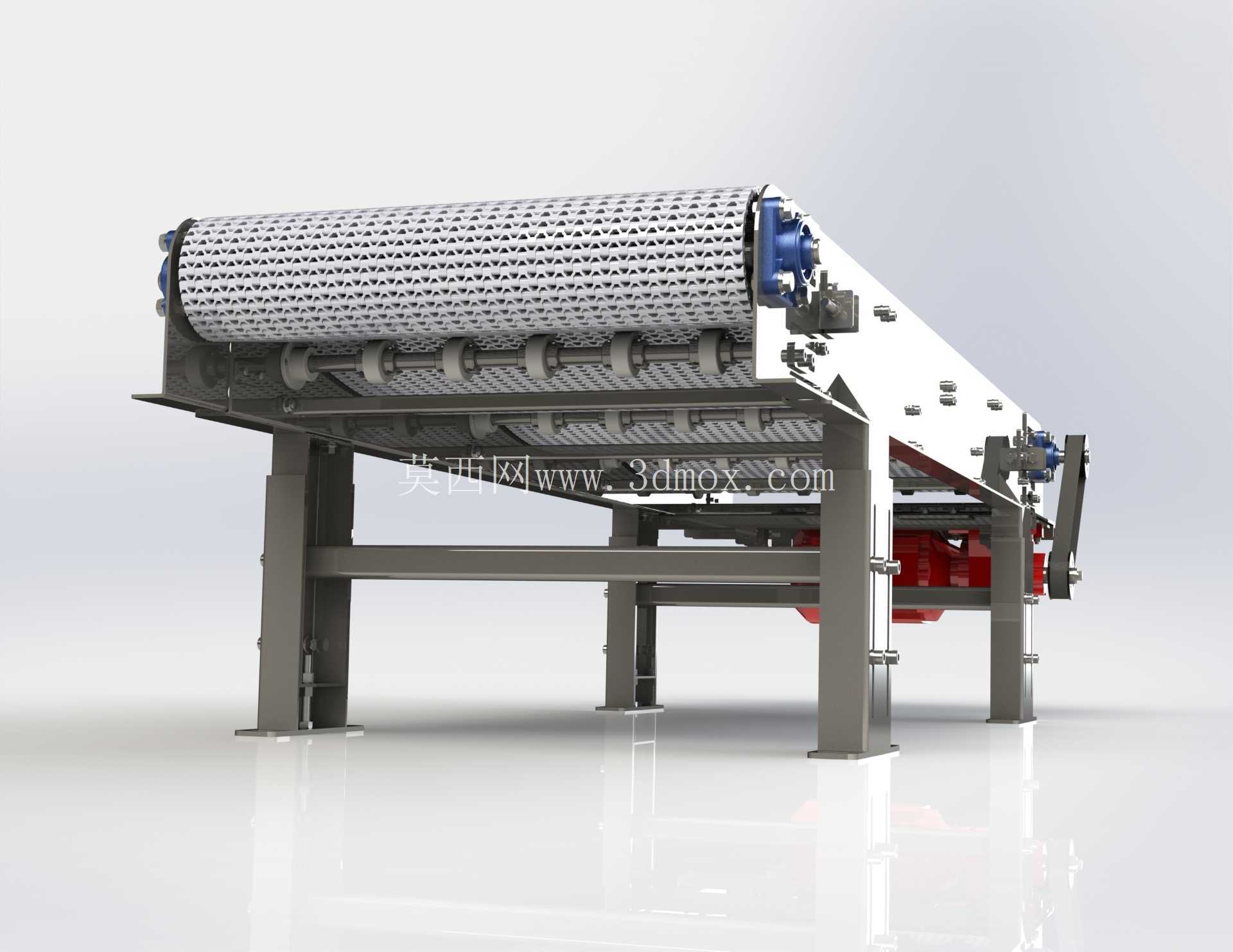

　　承载设计上，网带下方设置连续托板和多组托辊，托板负责保持上带面平整，减少轻型物料在输送过程中的颠簸；下部回程带面由托辊支承，降低运行阻力。侧护板沿输送方向布置，可防止小件从带面边缘滑落，同时为安装光电开关、导向栏、挡停机构等附件提供基础。若用于分拣或装配线，可在侧护板上增加导向条、阻挡器、计数传感器或工位支架，使设备从单纯输送扩展为线体集成单元。

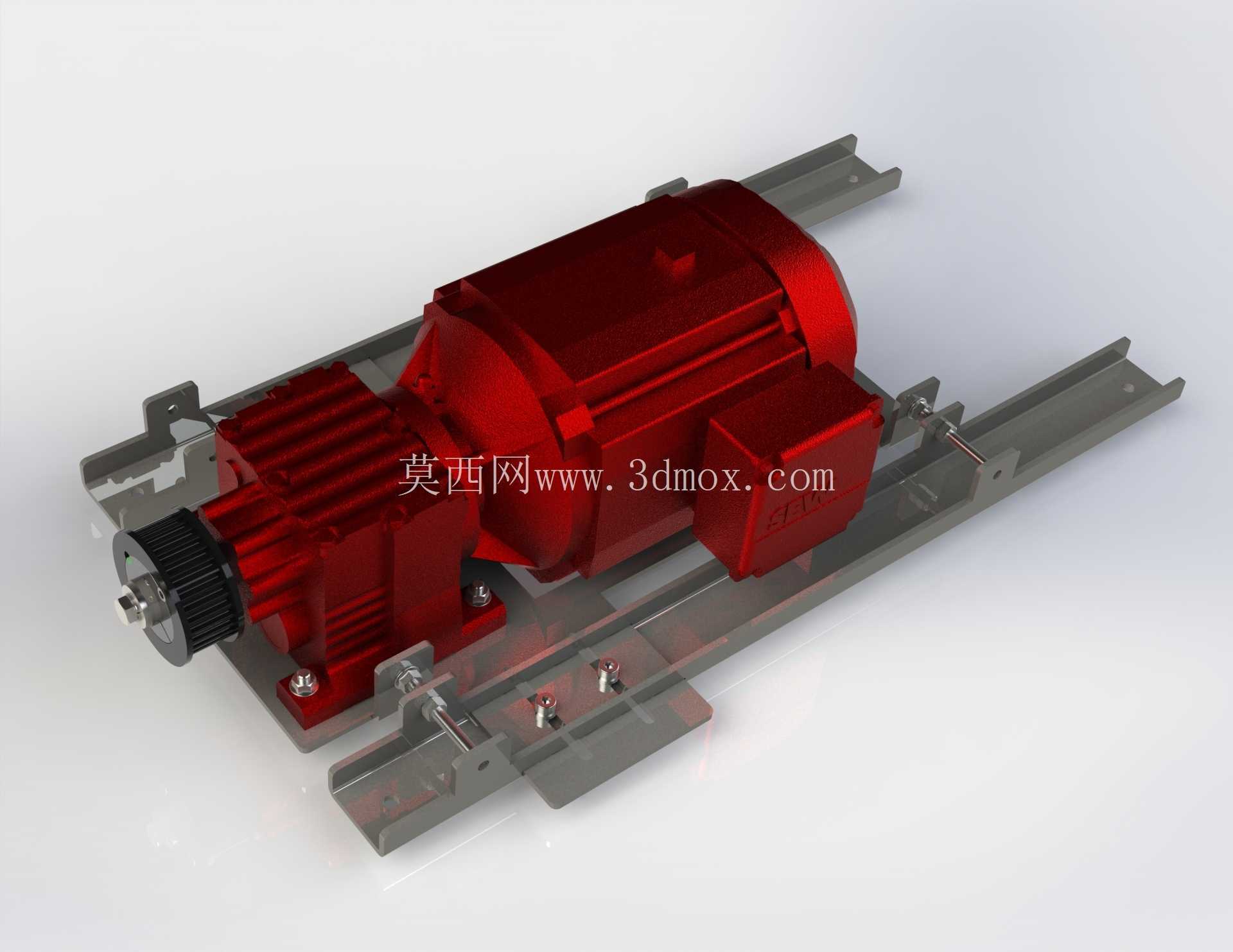

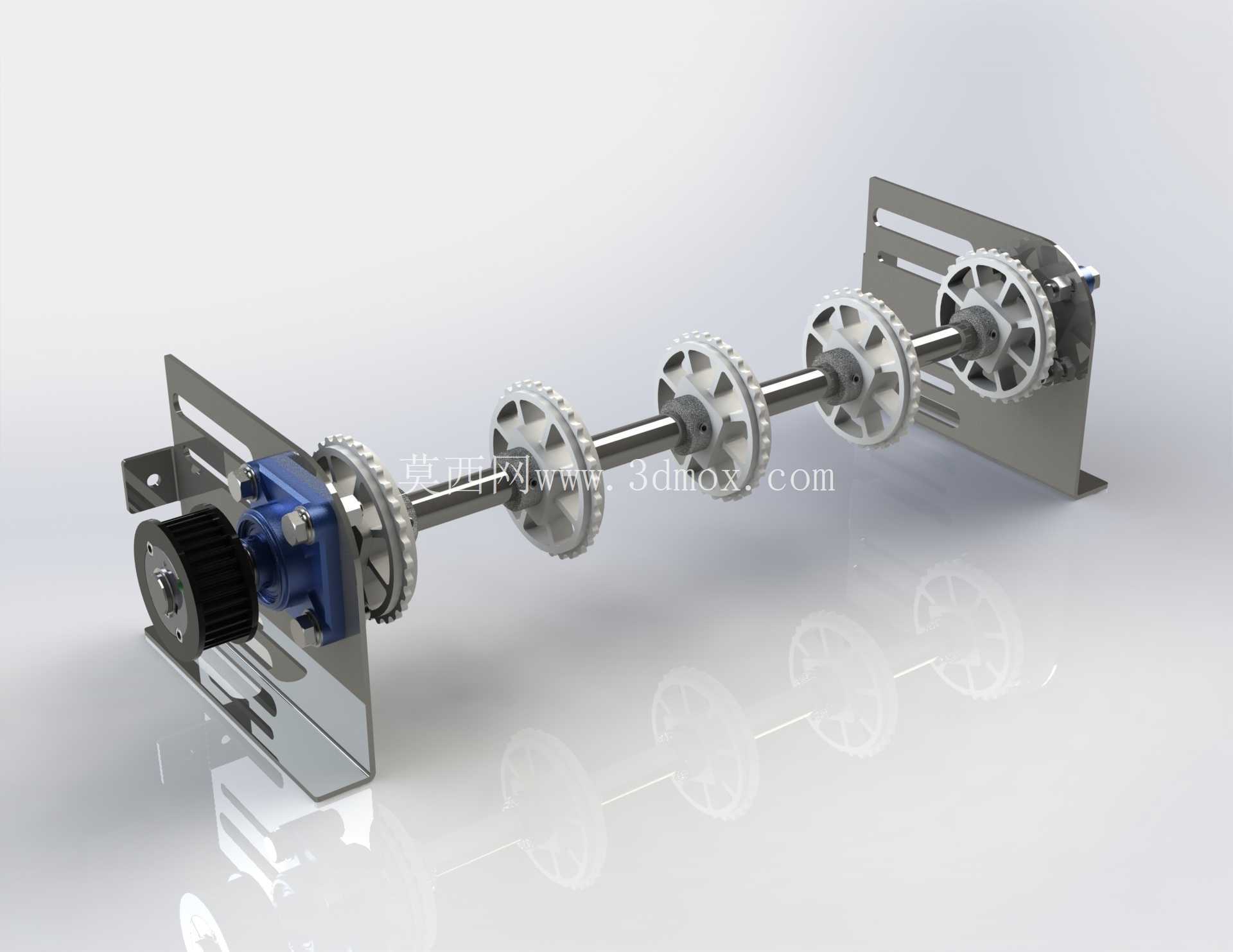

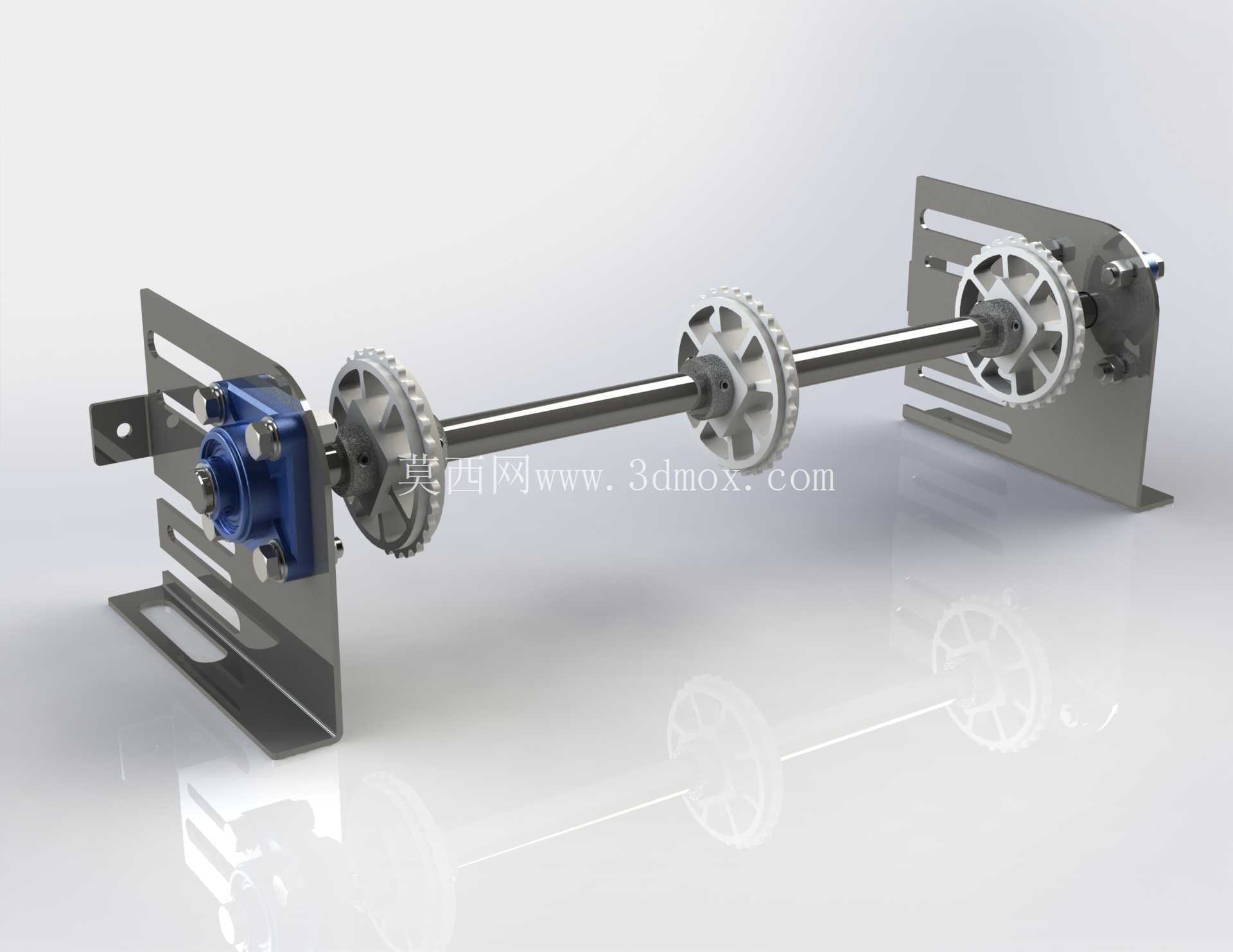

　　驱动部分采用齿轮电机与同步带传动组合，电机输出经减速后传递到主动轴。同步带传动具有传动比稳定、噪声较低、维护量小的特点，适合中轻载连续运行。主动轴、轴承座和驱动轮在三维结构中需要重点校核同轴度与安装间距，轴端支承位置应保证滚筒转动灵活，避免因偏载造成网带跑偏。网带跑偏是模块带输送设备常见问题，设计时应控制主动滚筒与从动滚筒的平行度，并在张紧端保留两侧独立调节量，方便现场微调。

　　网带材料选用PP材质，具备较好的耐湿性和耐一般化学介质能力，适合潮湿环境或需要定期清洁的生产线。PP模块带自重较轻，连续运转时对驱动功率要求不高，但在高温、强冲击或尖锐金属件输送工况下，需要重新确认材料温度范围和承载能力。设备名义负载能力应结合物料分布方式判断，均匀铺放与局部集中载荷对托板、网带和支腿的受力影响不同；若物料以集中箱体形式放置，应校核支腿间距和横梁挠度。

　　安装边界方面，设备外形狭长，驱动端外侧需留出电机检修和同步带更换空间，张紧端需预留调节螺杆操作距离。支腿沿长度方向多点布置，地脚支撑区域应保持地面承载能力满足设备和物料总重。管线布置时，电机电缆可沿侧梁或横梁走线，避免与回程带面、托辊旋转区域干涉。若多台输送线拼接使用，应统一带面高度、输送方向和对接间隙，间隙过大会造成小件掉落，间隙过小则可能在热胀冷缩或安装误差下产生挤压。

　　结构建模时，机架、支腿、滚筒、网带、轴承座、电机和护板应分层装配，便于后期调整长度、宽度和支腿数量。网带可按链节阵列处理，既能体现模块拼接特征，也方便在工程图中表达局部细节。对于设备选型人员，需要重点关注带面宽度、输送长度、物料重量、输送速度、驱动端位置和现场维护空间；对于结构设计人员，则应关注滚筒平行度、张紧行程、托辊间距、支腿稳定性以及附件扩展接口。整体结构形式简洁，功能边界清晰，适合作为水平模块化输送线的设计参考，也可在此基础上改造成转弯输送、爬坡输送或带挡边输送方案。
