倾斜式无动力重力滚筒输送线

　　这套无动力滚筒输送线主要用于车间、仓储分拣区、包装工位和装配线之间的短距离物料转运，依靠货物自身重力沿倾斜轨道向下移动，不需要配置电机、减速装置和电控系统。它适合输送底部刚性较好、接触面平整的箱装件、托盘件、工装板或成型工件，在人工辅助上料后，物料可按设定坡度连续下滑，常用于打包后成品暂存、工序间缓存、装卸货衔接以及流水线末端输出。

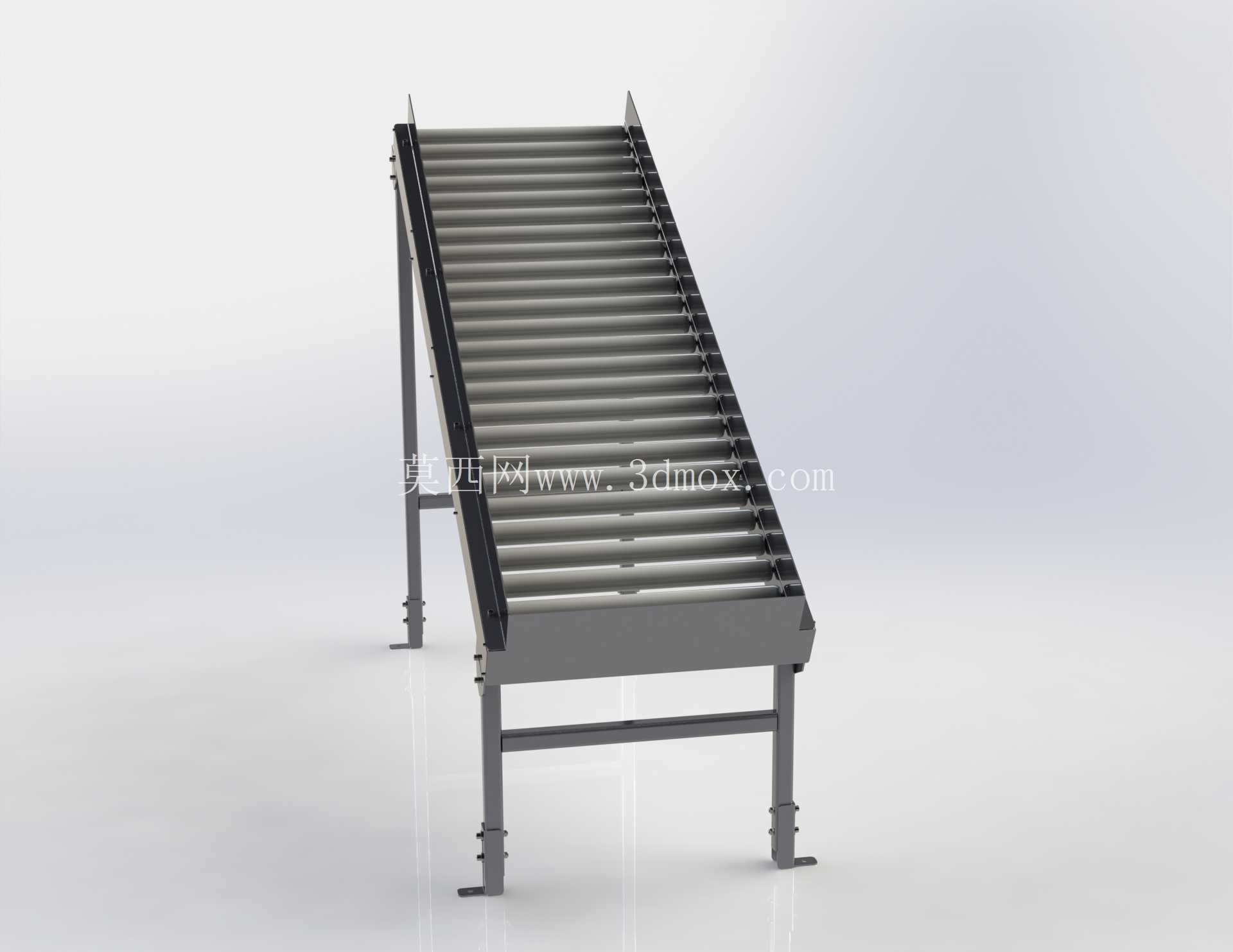

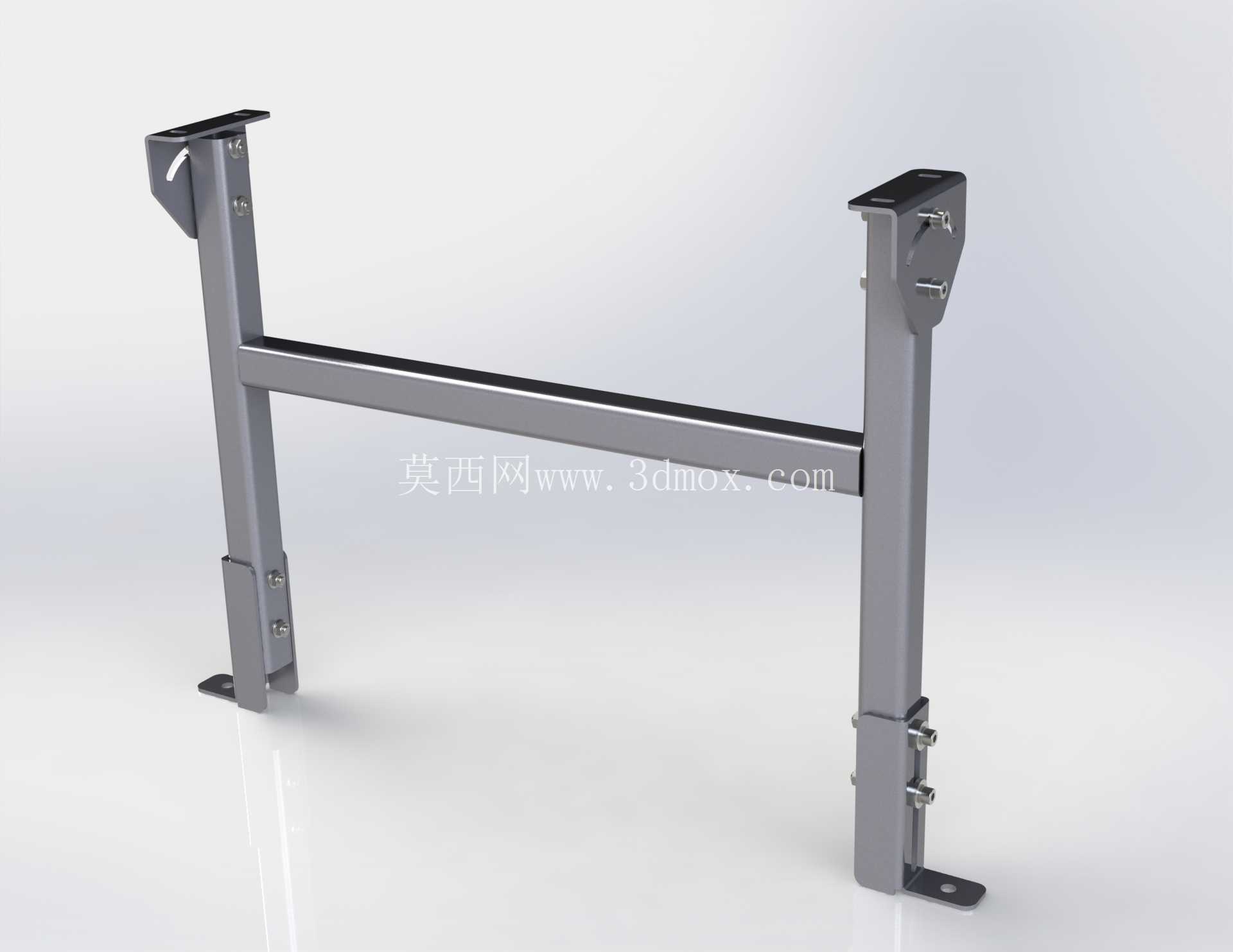

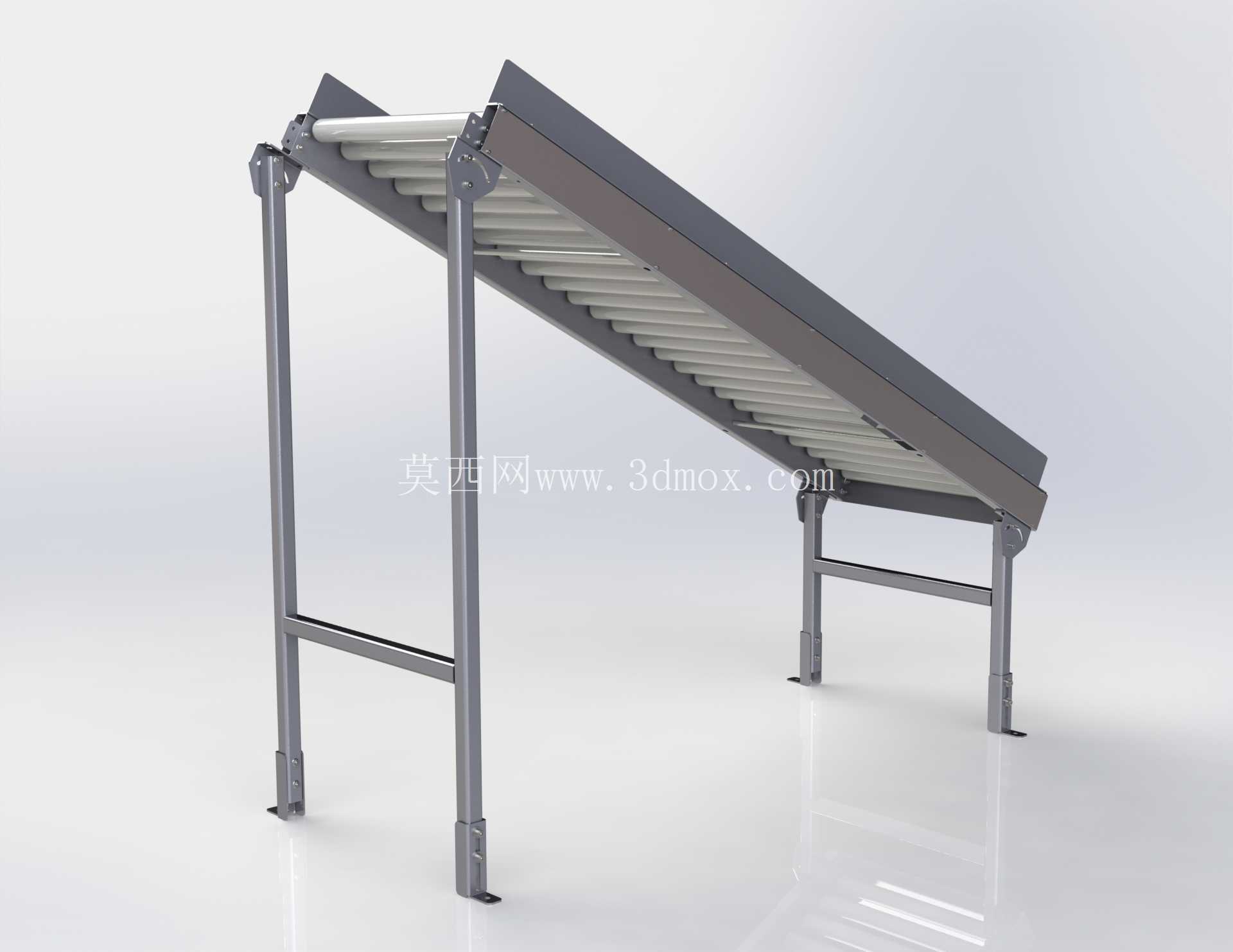

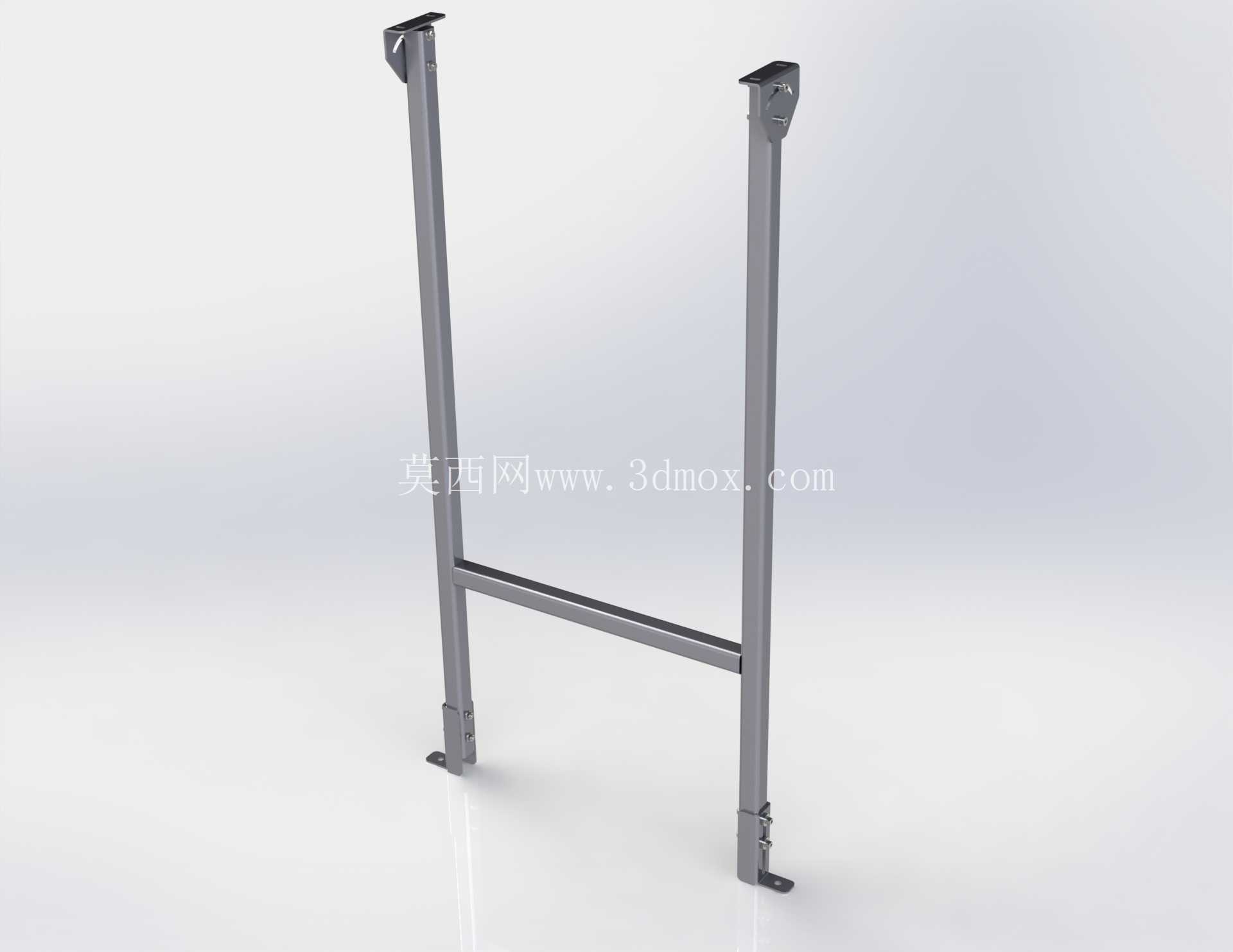

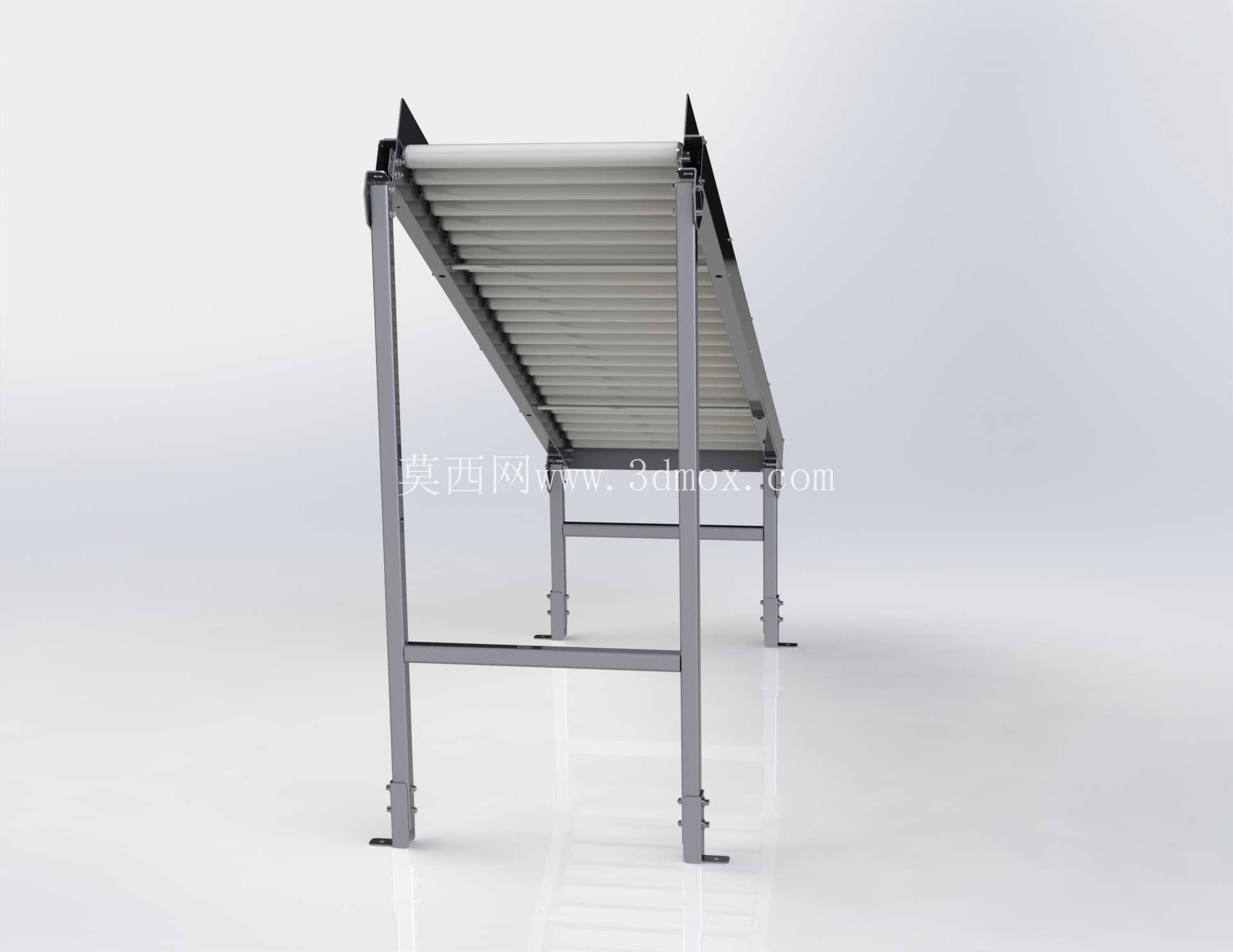

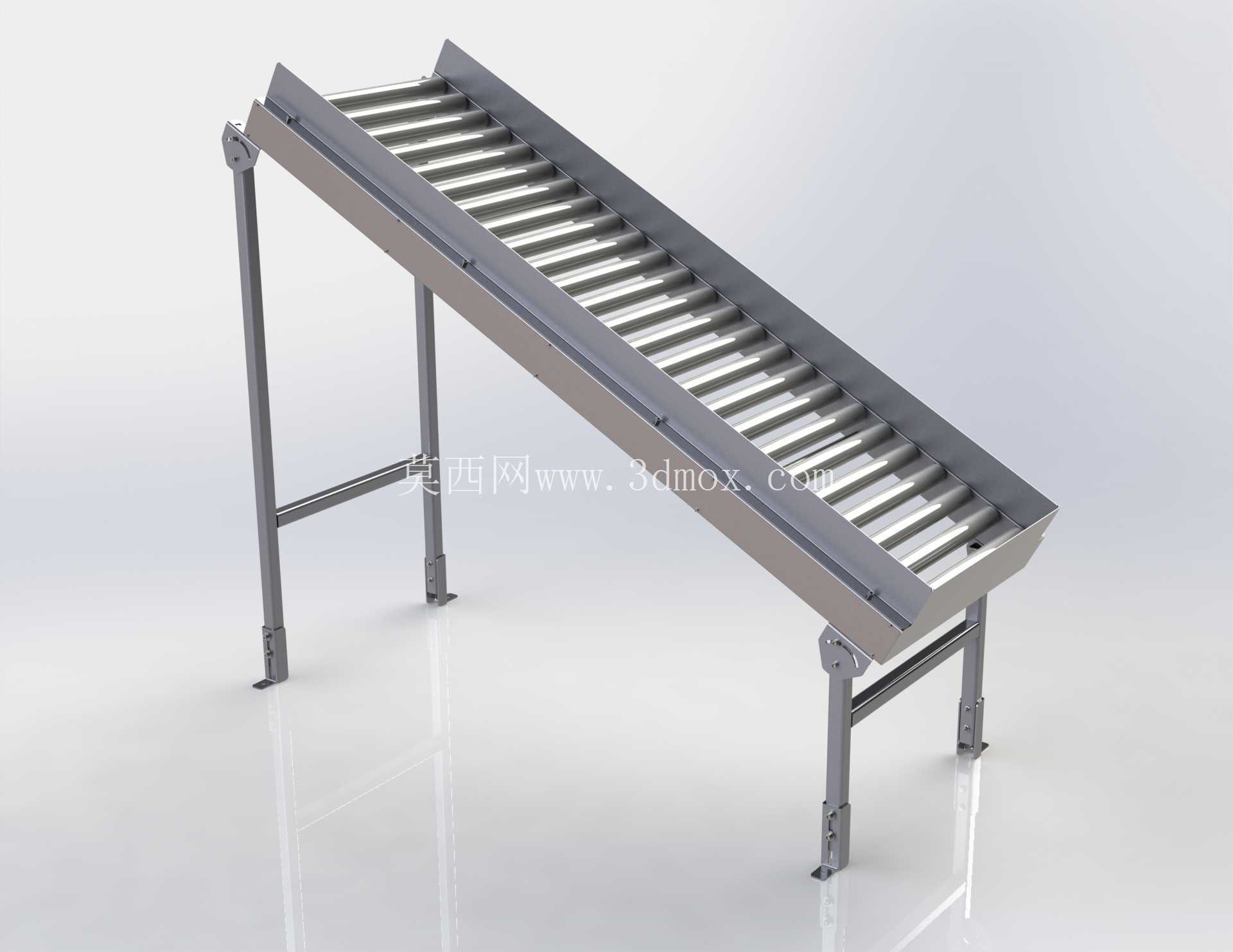

　　整机外形长度约2000毫米，输送宽度约687毫米，滚筒有效布置区域形成稳定承载面。机架采用两侧梁加支腿的结构形式，侧梁承担滚筒支座和货物载荷，支腿通过地脚板与地面固定，保证设备在长期受载和频繁上下料时不产生明显晃动。两端支腿高度不同，使输送面形成固定倾角；支腿与侧梁之间设置铰接和支撑连接，便于在装配时确认角度，也方便后期根据现场高度差进行调整。横向连接杆将两侧支腿连成整体，提高框架抗扭能力，避免单侧受力时机架张开或变形。

　　滚筒沿输送方向等距排列，辊筒直径和间距按常规箱体输送工况确定，能够保证货物在移动过程中至少同时接触多根滚筒，减少卡滞、跳动和局部压痕。货物下滑速度受坡度、滚筒转动阻力、货物重量及底面摩擦状态共同影响，设计中将速度控制在较低范围，避免工件末端冲击过大。对于较重或底面较软的物料，可在实际布置时通过调整倾角、增加阻尼滚筒或设置末端缓冲件来改善运行状态。设备适用环境温度覆盖一般车间常温工况，结构上没有复杂传动件，维护重点集中在滚筒转动灵活性、紧固件松动检查和支腿水平度复核。

　　从建模思路看，该结构优先保证输送面直线度、支腿承载稳定性和安装边界清晰。侧梁、滚筒、支腿、地脚板、横撑和铰接件均按实际装配关系建立，滚筒轴线与输送方向保持垂直，两侧安装孔位对称布置。模型中保留了支架高度差和倾斜角度，使设计者可以直接检查货物下滑路径、设备占地轮廓以及与周边流水线的对接关系。长度方向上，设备需要预留上料端操作空间和下料端取放空间；宽度方向上，除辊道本体外，还应考虑货物超宽、人员通行和护栏位置；高度方向上，应重点核对高端进料工位与低端承接设备之间的高差，防止货物转接时出现跌落或堆积。

　　在现场布局中，这类输送线常嵌入连续物流路径，也可单独作为重力滑道使用。上游可对接工作台、皮带线或分拣口，下游可连接打包台、缓存区或周转车。由于没有动力部件，它的能耗低、噪声小、故障点少，适合输送节拍稳定、流向单一的场景；若需要实现停止、定位或积放功能，则应在辊道侧面增加阻挡机构，而不能依赖货物自然停稳。结构设计时还要注意货物最小底面尺寸，过小件可能落入滚筒间隙，软包装货物则容易下陷，应改用皮带、板链或密集滚轮结构。

　　整体来看，该模型完整表达了重力滚筒输送机的机架形式、辊道布置、支撑方式和倾斜安装关系，可用于物流装备方案展示、车间布局校核、非标输送线改型设计以及滚筒间距和支腿强度的初步评估。
