电动滚筒驱动平皮带输送线结构

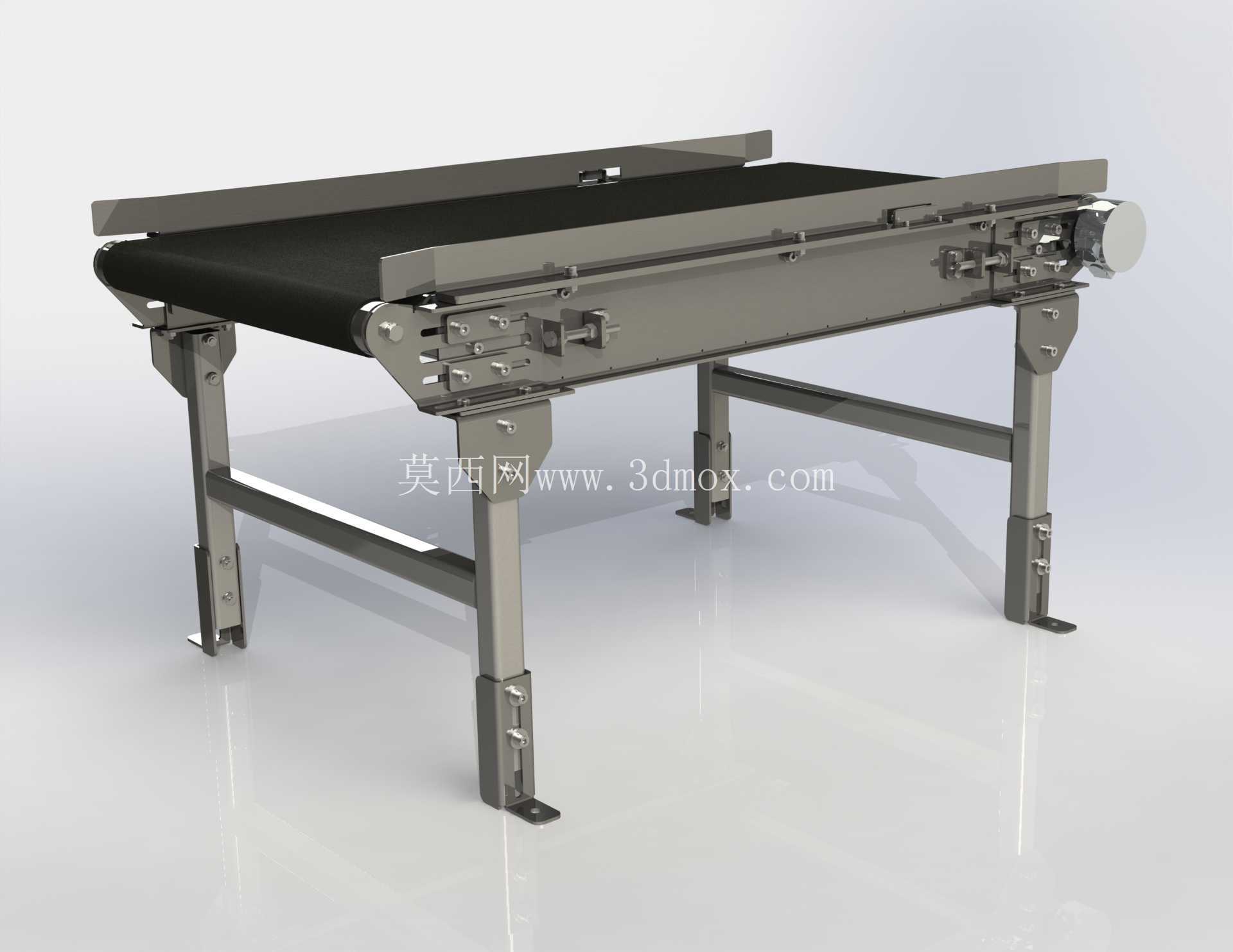

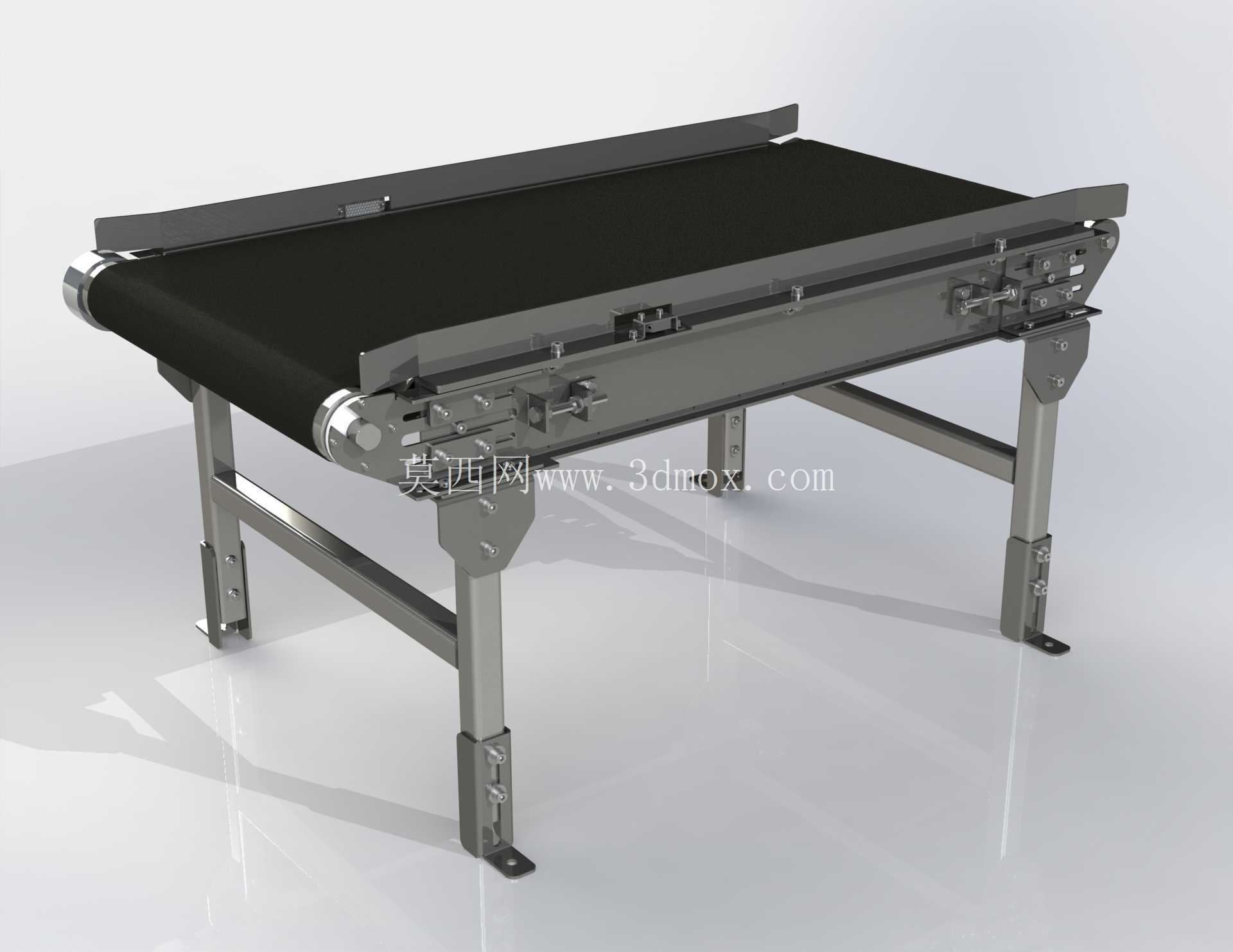

　　这套平皮带输送结构面向轻工装配、包装分拣、小件加工流转等连续输送场景，常布置在生产线衔接段、工位上下料端、检测设备进出料口，用来承托并水平输送箱件、袋装件、规整托盘件或单件加工物料。整机以黑色平皮带作为承载与牵引合一的工作面，皮带宽度覆盖主流工件轮廓，两侧机架留出挡边与安装余量，可避免物料在启停、变速过程中侧向跑偏或滑落。

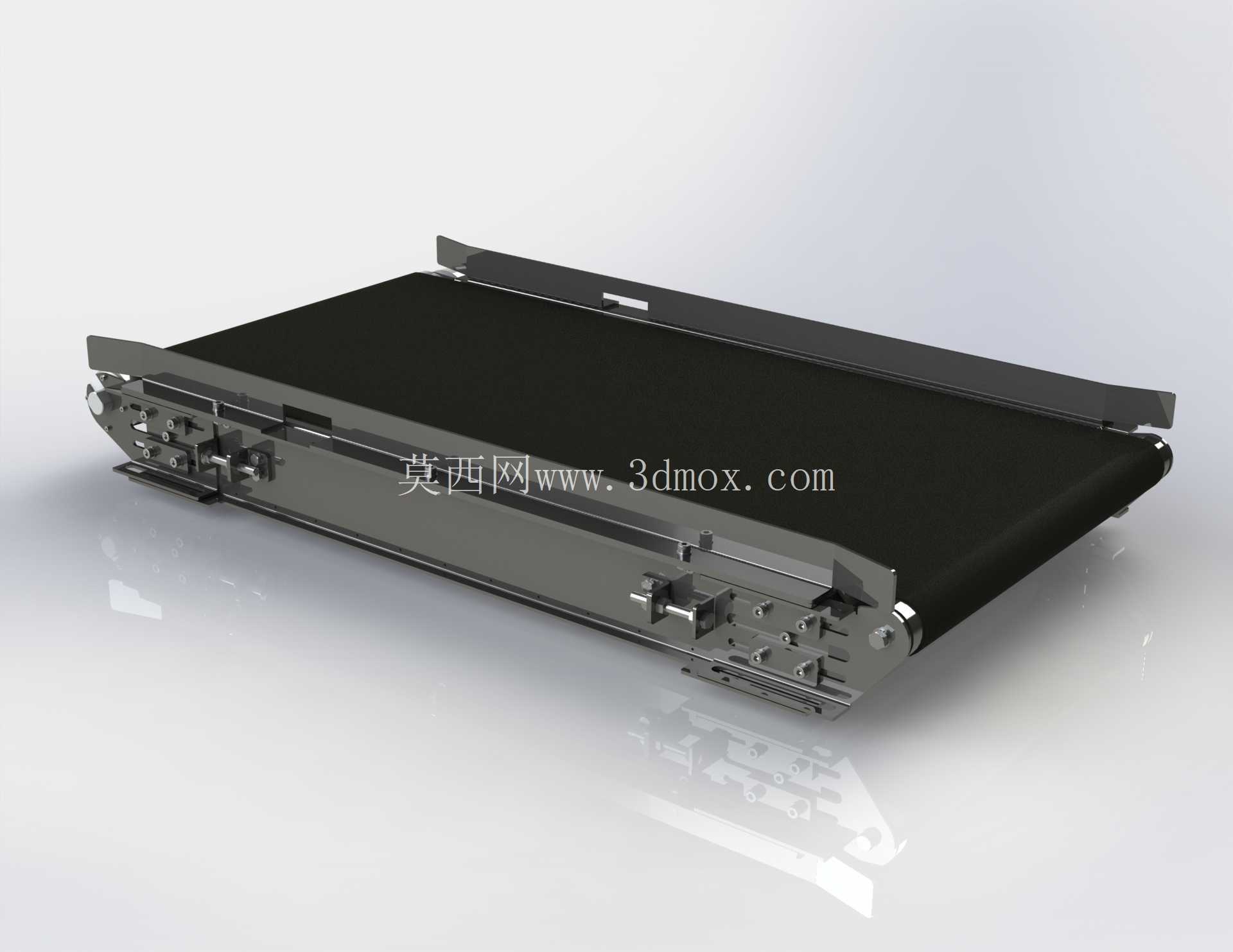

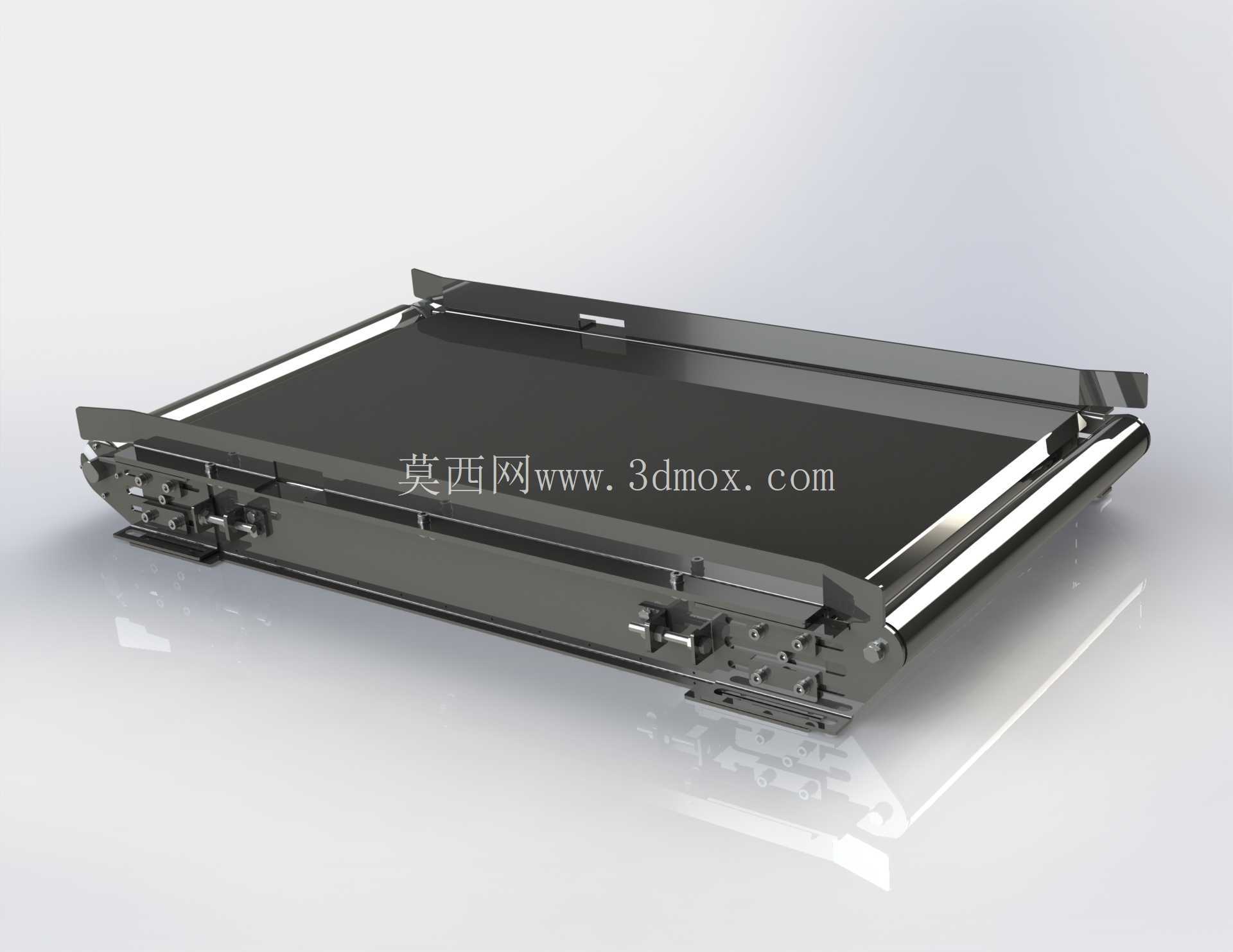

　　驱动端采用电动滚筒集成方案，将电机、减速机构与滚筒本体合并在主动辊内部，省去外露电机、链轮护罩和复杂张紧连杆，机身侧面更整洁，也减少了外露传动件的夹点与维护面。从动端配置可调张紧结构，通过端部螺杆推动辊座位移，能够在皮带跑松后微量调整中心距，补偿皮带蠕变并修正跑偏；张紧行程控制在常规维护范围内，调整时不需要拆解主框架。

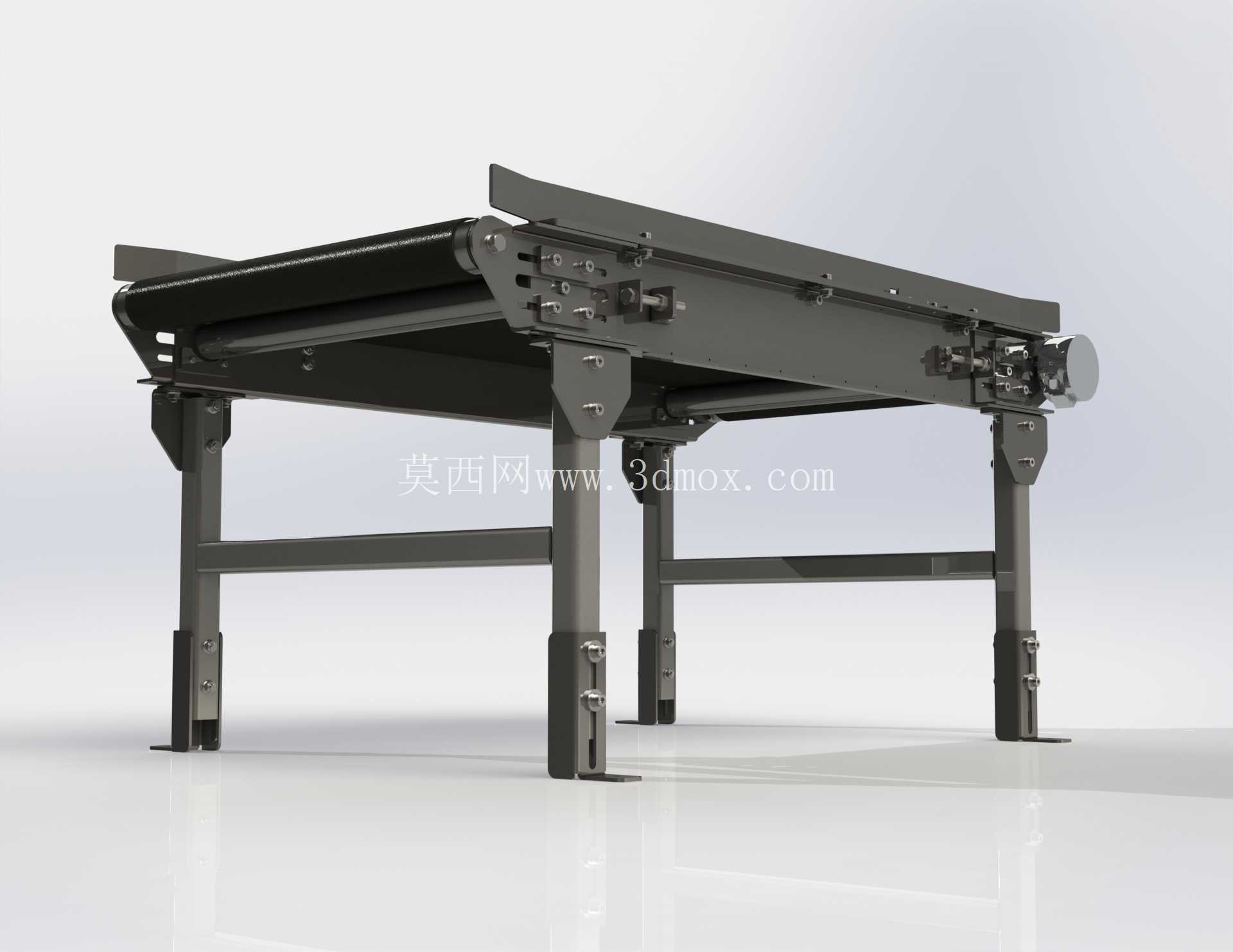

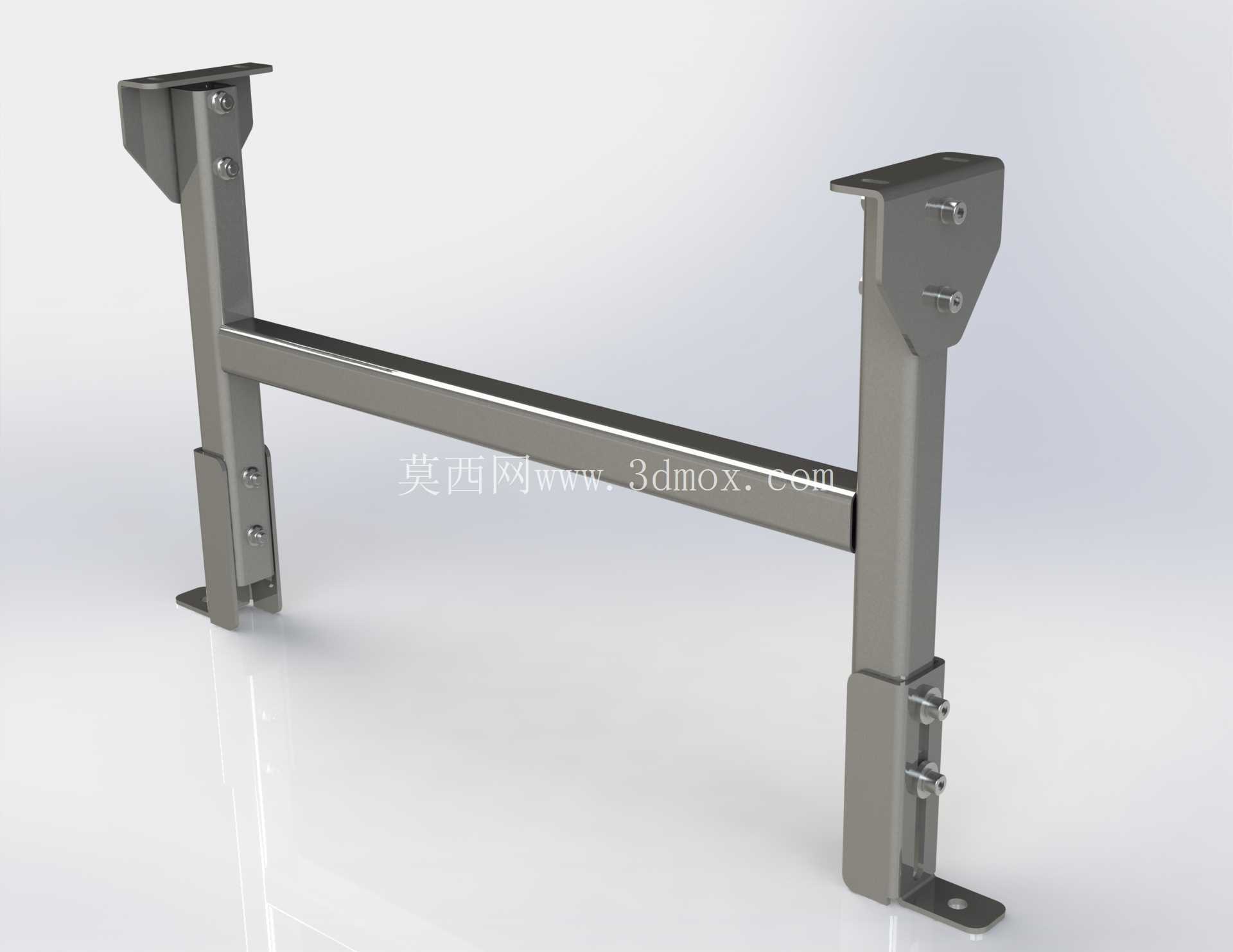

　　机架主体采用折弯钣金与型材组合思路，两侧纵梁沿输送方向连续布置，承担皮带张力、物料偏载和支腿反力。纵梁下方设置横向连接梁，使左右框架形成稳定门架；支腿为立式方钢结构，底部带地脚固定板，可通过膨胀螺栓固定在混凝土地面，也可在临时线体中放置于平整车间地面。支腿下段设计有高度调节结构，能够适应地面不平和上下游设备高度差，安装时先以滚筒轴线水平、皮带面纵向平直为基准，再锁紧调节部位。

　　输送面上方配置光电传感器与反射器，用于工件到位检测、计数、节拍联锁或与前后设备启停联动。传感器安装在机架侧部，检测光路跨过皮带区域，当物料经过时触发信号；反射器与传感器对置布置，便于现场对准，也减少了双侧布线难度。该检测方式适合规则箱体和不透明工件，若用于镂空、高反光或超薄物料，则需要在选型阶段调整传感器形式与安装角度。

　　外形边界方面，输送段长度约1100毫米，皮带宽度约560毫米，整机宽度约683毫米，滚筒相关直径约603毫米，电动滚筒直径约81.5毫米；皮带展开长度约2460毫米。较短的机身适合嵌入紧凑工位，而不是长距离主干输送线。布置时需要在驱动端预留电动滚筒接线、检修和散热空间，在张紧端预留螺杆操作空间；两侧还应留出皮带观察、清洁和传感器调整位置。地脚固定点应落在坚实基础上，若设备安装在钢平台或楼板上，需复核平台振动与挠度，避免满载启停时机身晃动。

　　承载能力按常规小件输送设定，最大负载约370N，适合均匀分布在皮带上的中等重量工件。设计时不宜把载荷集中在皮带中部单点，也不应超过电动滚筒额定功率0.025至0.110kW、额定扭矩3.4至21.4Nm对应的牵引能力。输送速度覆盖0.049至0.913m/s，低速段可用于精密装配、人工检验和缓冲堆积，高速段可用于包装线快速流转；实际节拍应结合物料重量、摩擦系数、启停频率综合确定。

　　电气适配230/400V、50Hz工业供电，防护等级达到IP66，可适应车间日常清扫、粉尘和轻微溅水环境，但不应长期浸泡在水中或用于强腐蚀气氛。工作环境温度建议保持在-5至40℃之间，低温下皮带柔度和滚筒润滑状态会变化，高温环境则需复核皮带材料、电缆寿命和传感器稳定性。

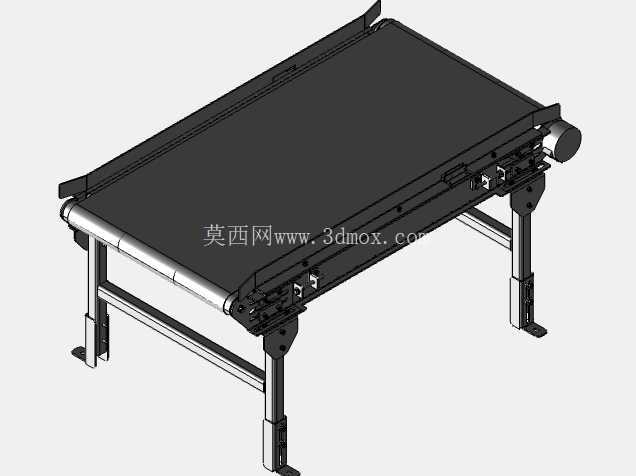

　　从三维建模角度看，该结构需要重点表达电动滚筒与侧板的同轴关系、张紧螺杆的可调方向、支腿地脚的固定孔位、传感器与反射器的对射位置，以及皮带包角和回程段空间。建模时可将机架、滚筒、支腿、传感器、调节件分组件管理，便于后续改型为不同宽度、长度或高度的输送线。工程落地时，还需结合物料底面摩擦特性、输送节拍、现场水源和维护通道，确认皮带材质、滚筒表面处理方式、支腿固定形式及安全防护范围。
