立式多杆防护瓶笼结构设计方案

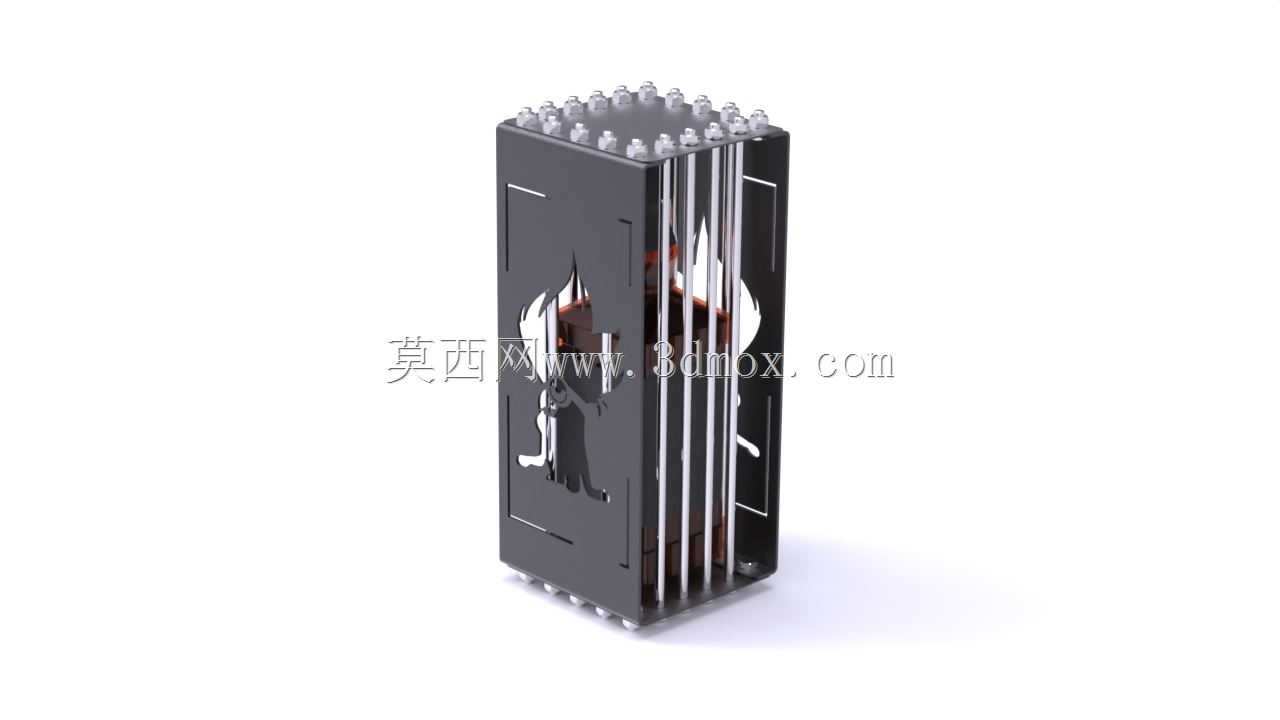

　　这款立式多杆防护瓶笼，最初是针对实验室试剂存储、工业气瓶临时防护、小型精密圆柱形容器转运场景开发的结构件，在实际产线应用中，也常被改造用于小型柱状工件的工序间缓存防护，避免圆柱类工件在周转、静置过程中发生倾倒、磕碰，或是被周边作业的工具剐蹭损伤。从结构功能来看，该笼体采用四周镂空的杆件排布设计，既能够通过竖向杆件形成连续的防护边界，限制内部容器的径向位移，又不会完全遮挡内部容器的状态，作业人员可以直接透过杆件间隙观察内部容器的液位、标识或是外观状态，不需要额外打开防护结构就能完成日常巡检，在需要快速取放容器时，镂空结构也能给操作人员留出足够的手部操作空间，不需要完全拆解笼体就能完成取放动作。设计阶段最先敲定的是笼体的竖向杆件排布逻辑，为了适配直径在常规范围内的圆柱形容器，杆件沿笼体周向均匀分布，相邻杆件的间隙控制在小于容器最小外径的三分之一，避免容器在受到侧向冲击时从杆件间隙脱出，同时杆件两端分别固定在上下两块方形端板上，端板上预留的定位孔与杆件采用过盈配合加侧面顶丝固定的方式，不需要焊接就能完成组装，既降低了加工难度，也方便后期根据不同直径的容器更换不同长度的杆件，调整笼体的内部容纳空间。

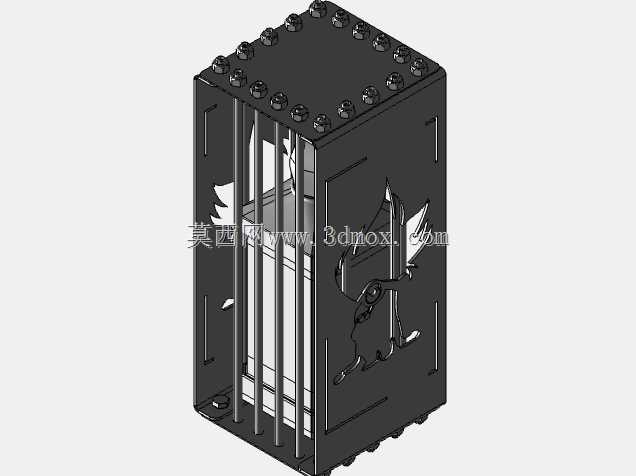

　　上下端板的边角位置做了圆弧过渡处理，避免安装和转运过程中尖锐边角划伤操作人员，上端板表面均匀布置的凸起定位柱，一方面可以作为叠放时的定位结构，当多个同规格瓶笼需要堆叠存储时，上层瓶笼的下端板对应位置预留的定位凹槽可以直接卡在这些凸起柱上，避免堆叠后发生滑移，另一方面这些凸起柱也可以作为辅助固定点，在需要加装顶部防护盖或是外接标识牌时，直接通过卡扣或是绑带固定在凸起柱上，不需要额外在端板上打孔。笼体侧面的镂空钣金件采用激光切割成型，上面预留的异形开孔一方面是为了降低整体结构重量，减少材料消耗，另一方面也可以作为侧面的观察窗口补充，当容器上的标识刚好朝向钣金件方向时，作业人员可以通过异形开孔直接看到标识内容，不需要转动整个笼体。钣金件与竖向杆件之间采用卡扣式连接，在钣金件的边缘预留了与杆件直径匹配的半圆卡槽，安装时直接将卡槽卡在对应位置的杆件上，再通过侧面的紧固螺丝锁定，不需要复杂的工装就能完成钣金件的拆装，后期如果钣金件发生磕碰变形，也可以单独更换，不需要替换整个笼体结构。从安装边界来看，该瓶笼的底部端板预留了四个沉头安装孔，可以直接通过螺栓固定在工作台面、转运小车台面或是存储货架的层板上，安装孔的孔位按照通用的工业安装孔距设计，能够适配大多数标准型材架的安装孔位，不需要额外打孔改造安装基面。

　　笼体的整体高度按照常规0.7L规格圆柱形容器的高度设计，内部净空高度预留了足够的余量，即使容器顶部加装了阀门、接头等外接配件，也能完全容纳在笼体内部，不会出现顶部突出笼体、失去防护的情况。在受力设计上，竖向杆件采用实心金属杆加工，具备足够的抗侧向冲击能力，当笼体受到侧面的意外撞击时，杆件能够将冲击力分散到上下端板，再通过端板传递到安装基面，避免冲击力直接作用在内部容器上，端板的厚度经过核算，能够承受满装状态下容器的重量，同时在堆叠三层同规格满载笼体时，底部端板也不会发生塑性变形。

　　实际应用中，这款瓶笼除了用于容器防护，也有不少用户将其作为小型柱状工件的焊接工装架使用，利用竖向杆件定位工件的周向位置，将工件竖直固定在笼体内部，方便完成环缝焊接、表面打磨等工序，镂空的结构能够让焊接产生的焊渣、打磨产生的碎屑直接从杆件间隙掉落，不会积存在结构内部，清理起来十分方便。针对有防静电需求的场景，只需要在杆件和端板的表面做防静电喷涂处理，再通过底部端板的安装孔接入接地线路，就能满足易燃易爆环境下的使用要求，不需要对整体结构做大幅改动。结构的所有零部件都采用常规的金属加工工艺就能完成生产，不需要开模，小批量定制时加工周期短，成本可控，各个零部件之间的连接方式都采用可拆卸设计，后期维护更换配件的成本很低，适合在实验室、小型加工车间、仓储转运环节批量使用。
