这套三维结构围绕小型加工中心、精雕机以及桌面级数控铣削设备的主轴装夹需求展开,核心是把ISO20标准锥面接口与ER20弹性筒夹的夹持方案整合在同一根刀柄上。实际车间里,ISO20接口常见于高转速、小切削载荷的主轴端,锥柄部分承担定位与拉紧作用,前端ER夹头负责锁紧铣刀、钻头、铰刀等旋转刀具;在石墨电极加工、小型铝件精铣、塑料件去毛刺、木工雕刻以及教学型数控设备改造中,这类短锥刀柄能兼顾换刀便利性和较高的同轴度要求。

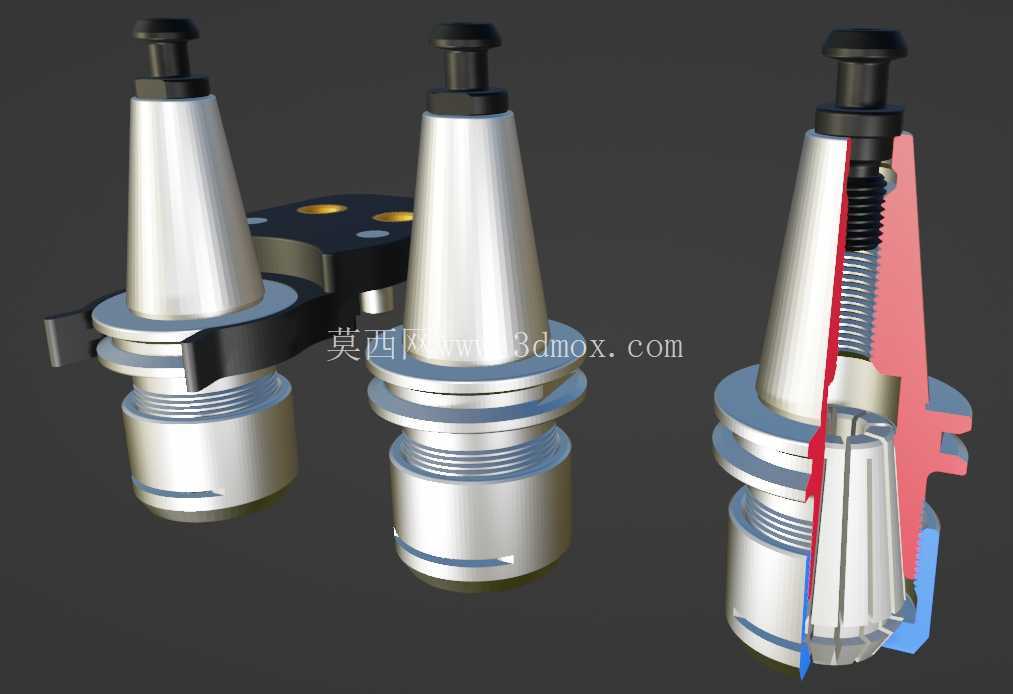

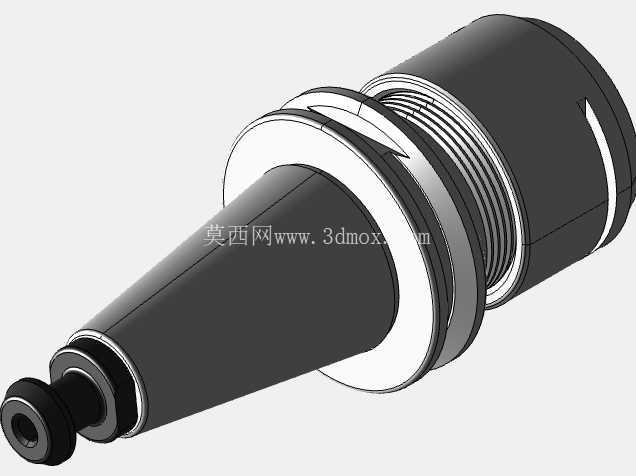

从结构逻辑看,刀柄后部设置拉钉与主轴拉爪配合,拉紧力沿锥面轴线传递,使锥柄与主轴锥孔紧密贴合。锥柄外侧的法兰环带用于限定轴向装入位置,也为自动换刀机构提供夹持边界;前端圆柱段加工出外螺纹,配合ER锁紧螺母,在螺母旋紧时推动弹性筒夹沿锥面收缩,从而均匀包裹刀具柄部。剖切结构可以看到内部拉紧、螺母压紧、筒夹变形和刀具锁紧之间的传力路径:主轴拉钉提供后端固定,前端螺母提供径向夹持力,中间锥面保证重复安装定位,各部分尺寸相互约束,不能孤立修改。
建模时需要优先控制的是锥面配合关系。ISO20锥柄的锥度、大端直径、法兰端面位置和拉钉安装孔深度直接决定刀柄能否进入主轴并被可靠拉紧;若锥面角度或表面位置偏差过大,会出现松刀、跳动增大、锥孔贴合不良等问题。前端ER20夹头腔体内锥面要与标准ER筒夹匹配,螺母螺纹旋合长度需保证足够压紧行程,同时避免螺母完全压死而失去拆装空间。刀具插入深度、筒夹露出长度和螺母外径之间也要留出平衡:刀具插入过浅会降低夹持稳定性,插入过深则可能干涉内部排屑或影响螺母锁紧。

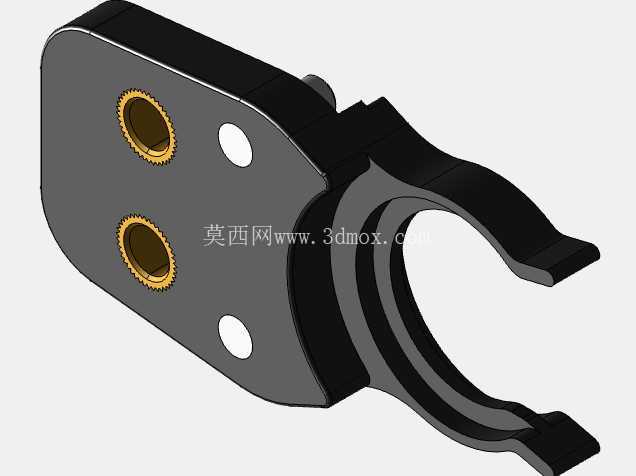

外形边界方面,该刀柄属于短柄、小直径类型,适合空间紧凑的主轴端部。法兰外径决定换刀夹爪或刀库卡位的接触范围,前端螺母外径影响近距离加工时的避让能力,尤其在模具型腔侧壁、小型夹具压板附近作业时,过大的螺母外圆容易造成碰撞。刀柄总长度则关系到刀具悬伸和主轴端面到工件表面的距离;缩短悬伸能够提高刚性,但在深腔加工中又需要根据工件形状评估是否增加接长杆。模型中保留了拉钉、锁紧螺母、筒夹、锥柄本体等关键零件的装配关系,便于检查干涉、测量安装距离以及验证刀库姿态。
在实际选型与结构复核中,工程师通常会先确认主轴接口标准,再核对夹头规格、刀具柄径范围和最高转速工况。ER20夹头能够覆盖一定范围的刀具柄径,但其夹持力随筒夹状态、螺母拧紧力矩和刀具柄部精度变化;用于精加工时,应关注刀柄锥面跳动、螺母平衡以及筒夹清洁度。若设备长期进行高转速铣削,还需要考虑拉钉螺纹防松、螺母动平衡和锥面防尘。该结构把这些工程约束集中在一个紧凑组件中,既能作为数控主轴刀具系统的设计参考,也可用于刀库布局、换刀路径仿真、夹具避让检查和机床附件教学演示。
