惠特沃思快速返回运动机构三维建模作品

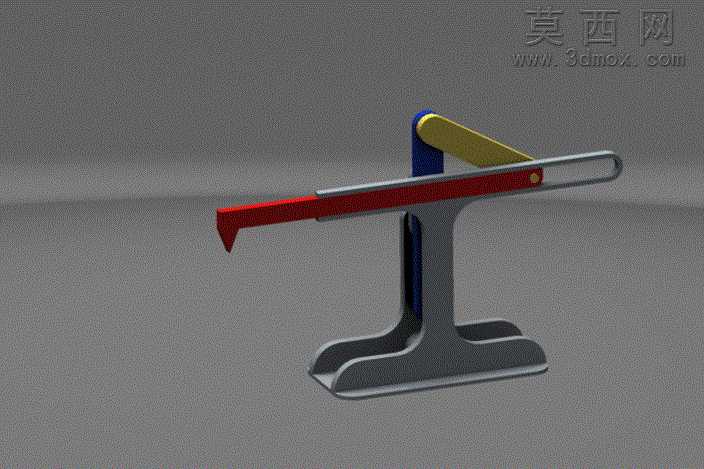

本作品为惠特沃思快速返回运动机理的三维建模作品，整体采用三维建模软件完成全参数化结构搭建，建模过程严格遵循机械运动原理的尺寸约束，对机构的各组成构件进行了精准的尺寸匹配与装配约束设置。模型整体由立式支撑底座、摆动导杆构件、曲柄驱动构件、滑动执行滑枕、铰接销轴组件五个核心部分组成，支撑底座采用T型落地式结构设计，建模时对底座的圆角过渡、支撑立板的厚度进行了符合工程实际的参数设置，保证结构视觉上的稳定性与合理性。材质渲染阶段，针对不同构件的功能属性分配了差异化的材质效果：支撑底座采用哑光深灰金属材质，模拟铸铁机架的磨砂质感，表面添加了细微的颗粒粗糙度贴图，还原真实铸件的表面肌理；驱动曲柄与摆动导杆分别采用深蓝色哑光工程塑料与黄铜金属材质，通过材质色彩的区分清晰呈现不同运动构件的层级关系；滑动执行滑枕采用亮红色哑光金属材质，端部的执行刀头做了锐化处理，突出执行端的功能特征；铰接销轴部位采用亮面金属材质，添加了轻微的环境反射效果，凸显铰接副的转动连接属性。结构设计上严格还原惠特沃思急回机构的运动逻辑，通过曲柄的整周回转带动摆动导杆做定轴往复摆动，进而驱动滑枕沿水平导轨做往复直线运动，建模时对各铰接点的转动自由度、滑枕与导杆之间的移动自由度进行了完全符合机械原理的约束设置，可直接用于运动仿真演示，直观呈现工作行程慢进、回程快速退回的急回运动特性。渲染阶段采用柔和的工作室漫反射光照环境，添加了适度的环境遮蔽效果，让各构件之间的装配间隙、结构层次清晰呈现，背景采用中性灰色调，避免多余元素干扰机构本身的结构展示，整体渲染效果兼顾工程严谨性与视觉表现力，可作为机械原理教学演示、机构方案设计参考的数字化三维素材，清晰展现经典急回机构的组成结构与运动传递逻辑。
