半自动粘稠液体直线式瓶装灌装设备

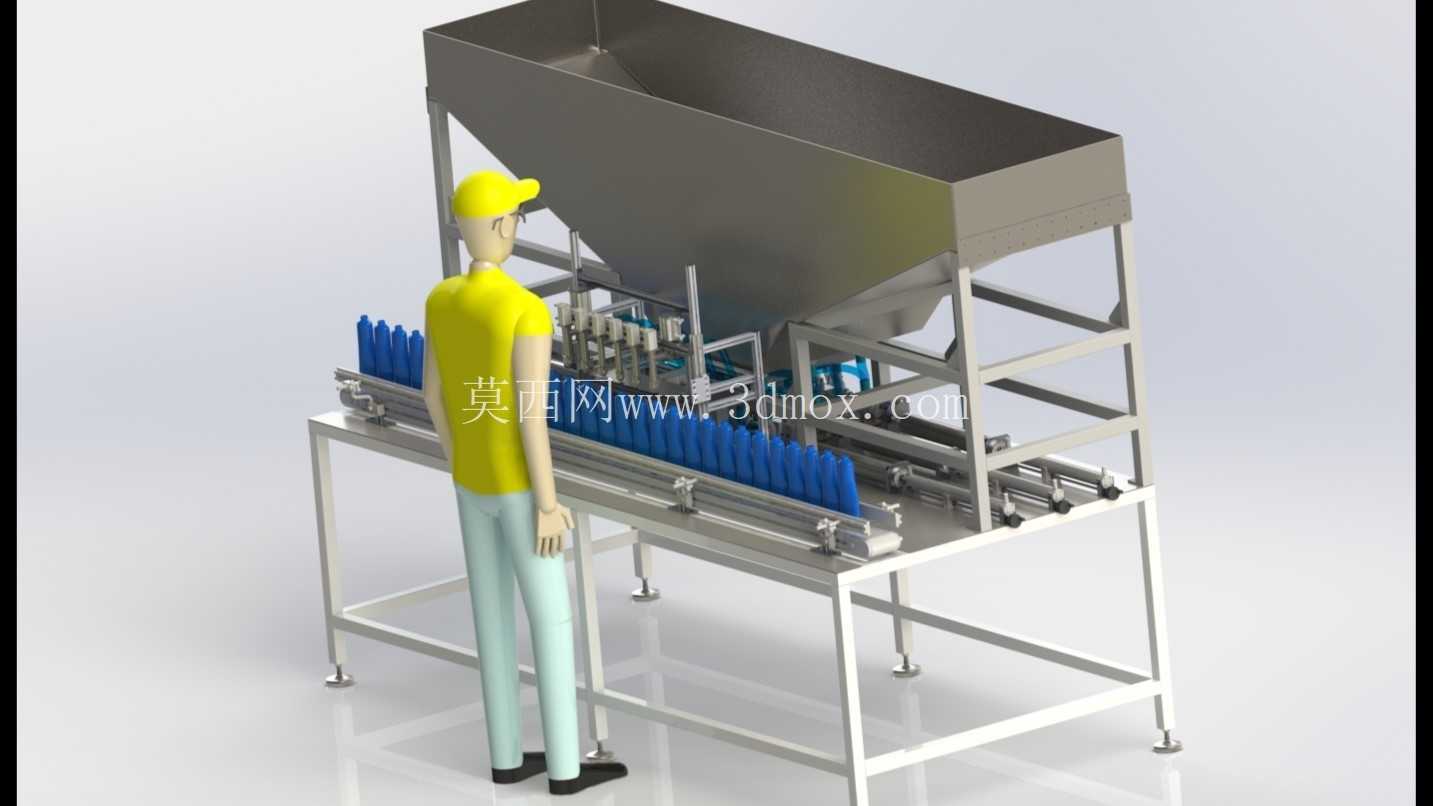

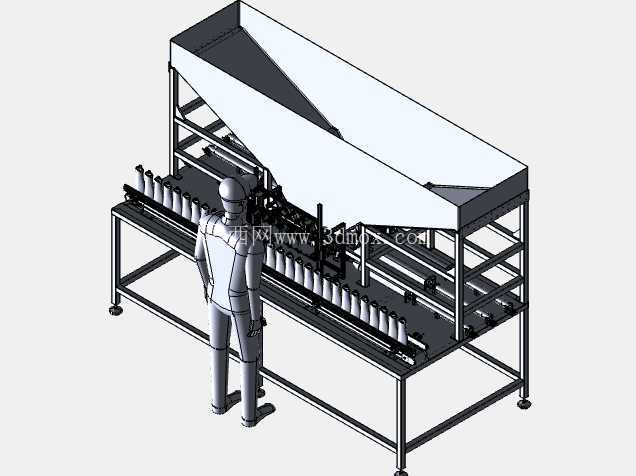

　　该套设备面向中小批量瓶装液体分装场景，整体采用直线式瓶体输送与多工位同步灌装的结构形式，常见于日化洗护、粘稠水剂、低流动性液体的瓶装生产环节。设备上方设置大容积敞口料斗，料斗下部收拢为锥形过渡段，可对内部待灌装液体形成稳定缓存，并依靠重力向下方灌装阀组连续供料；针对粘度偏高、流动性偏弱的物料，这种高位料斗布局能够减少管路抽吸阻力，使各灌装头入口压力保持相对一致。

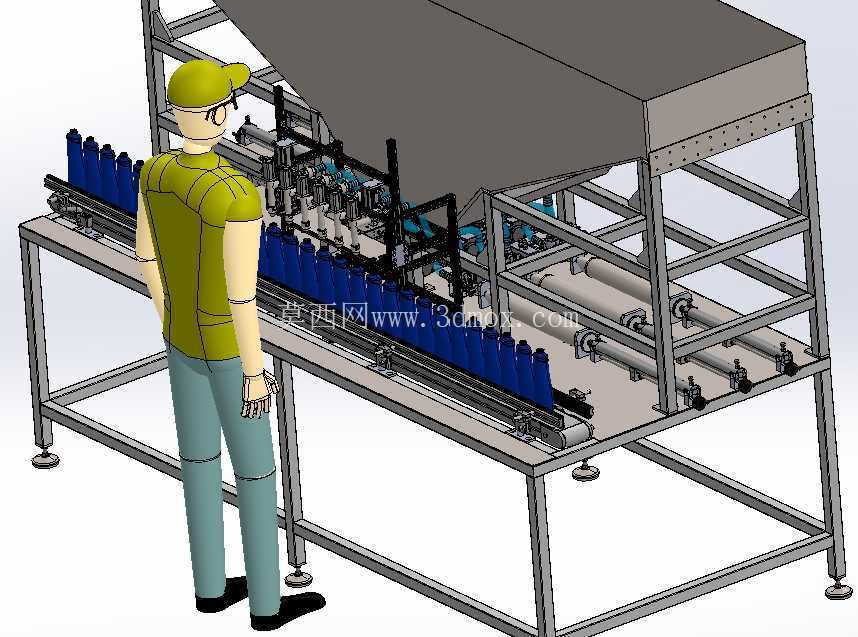

　　瓶体输送部分布置在机架中部，采用双侧导向限位结构，空瓶沿直线轨道进入灌装区域后，由侧向挡瓶与定位机构约束瓶身位置，避免灌装过程中因瓶体偏移造成喷嘴对位偏差。轨道旁设置可调节导向件，能够根据瓶径、瓶高和瓶形变化调整夹持宽度，适配不同规格的圆柱瓶或近似截面容器。设备按单排多瓶节拍设计，灌装阀组沿输送方向排列，一次对位可完成多瓶充装，随后瓶组继续向前移出工作区，人工或后续辅助机构即可完成取放与转序。

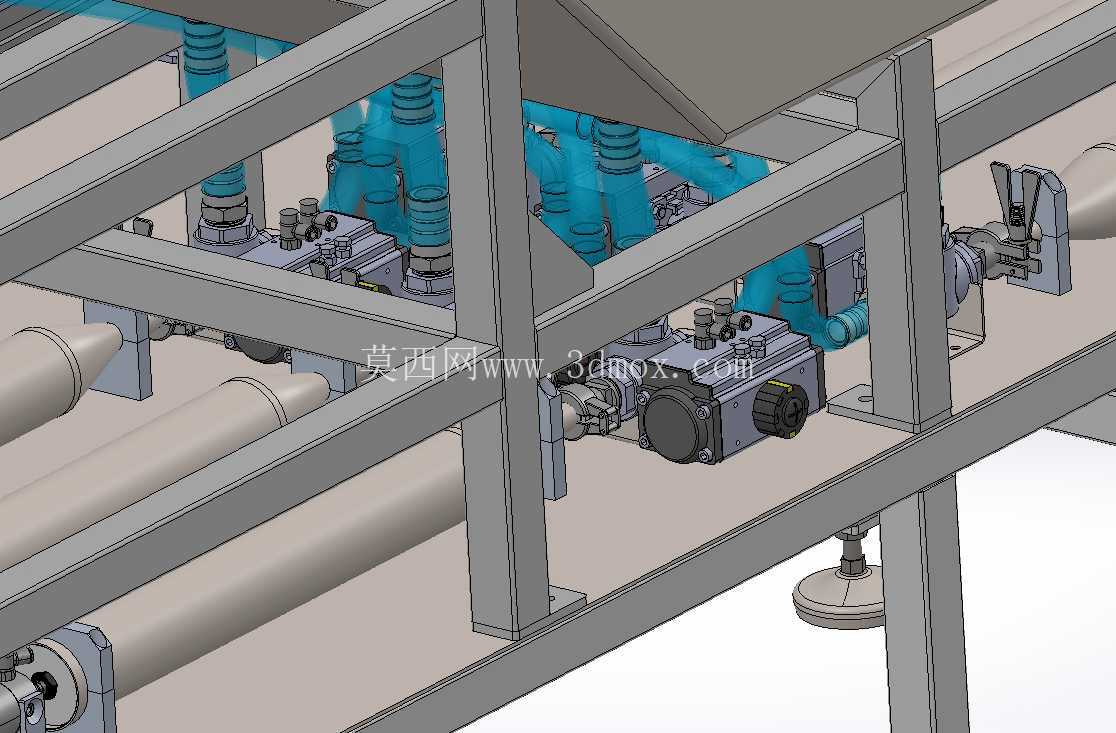

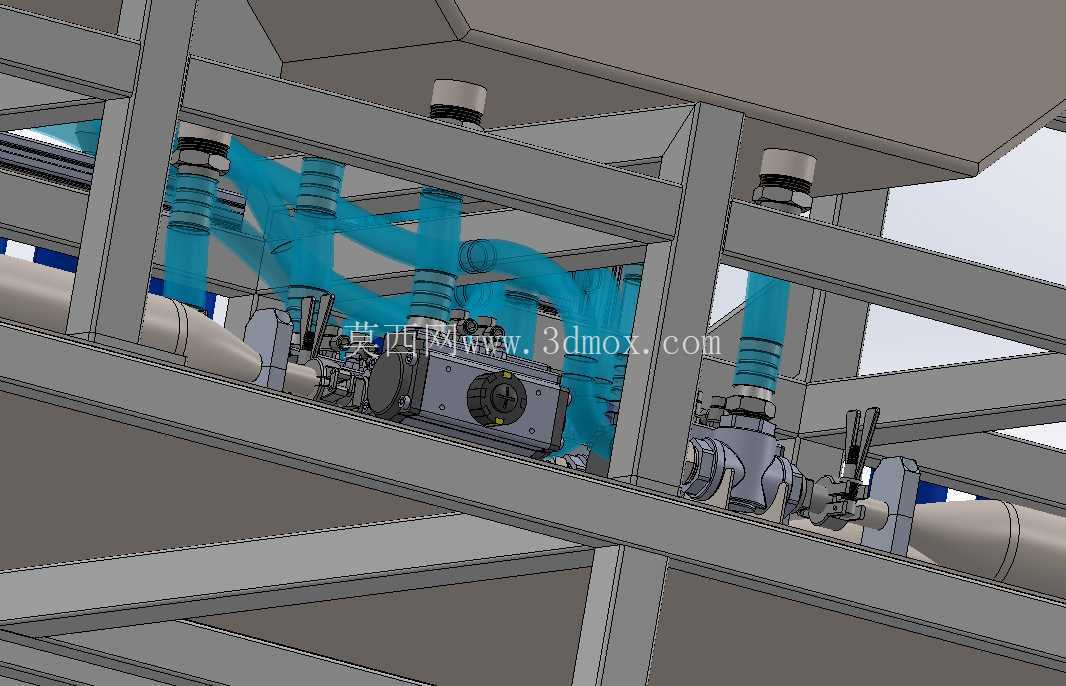

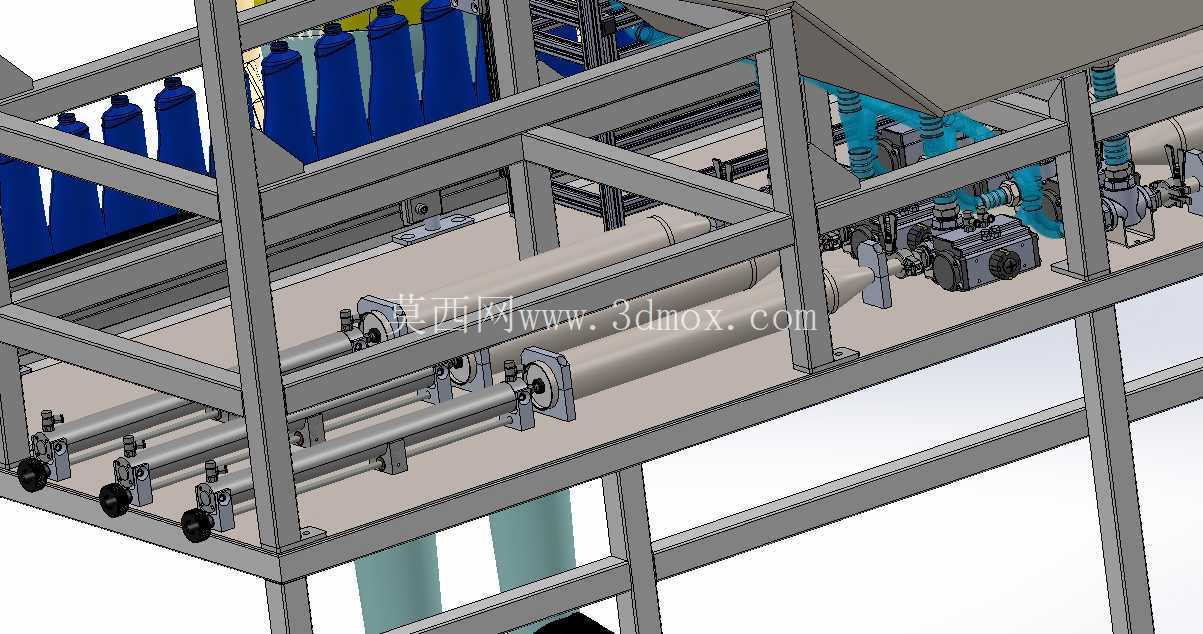

　　从结构设计思路看，整机强调半自动工况下的易操作性与维护性。机架采用方管焊接或型材拼装形式，下部为矩形支撑框架，四条支腿底部设置可调脚杯，用于在车间地面上校正水平高度并补偿地面不平。上层平台承托输送导轨、灌装阀组和驱动元件，料斗通过独立支架固定在设备后部上方，既缩短料斗到灌装阀的垂直距离，也避免大容积料箱的载荷直接压在输送组件上。管路与阀件集中布置在料斗下方，操作人员站在设备前侧即可观察喷嘴、瓶体和输送状态，日常拆洗、更换密封件和清理残液时具有较好的可达性。

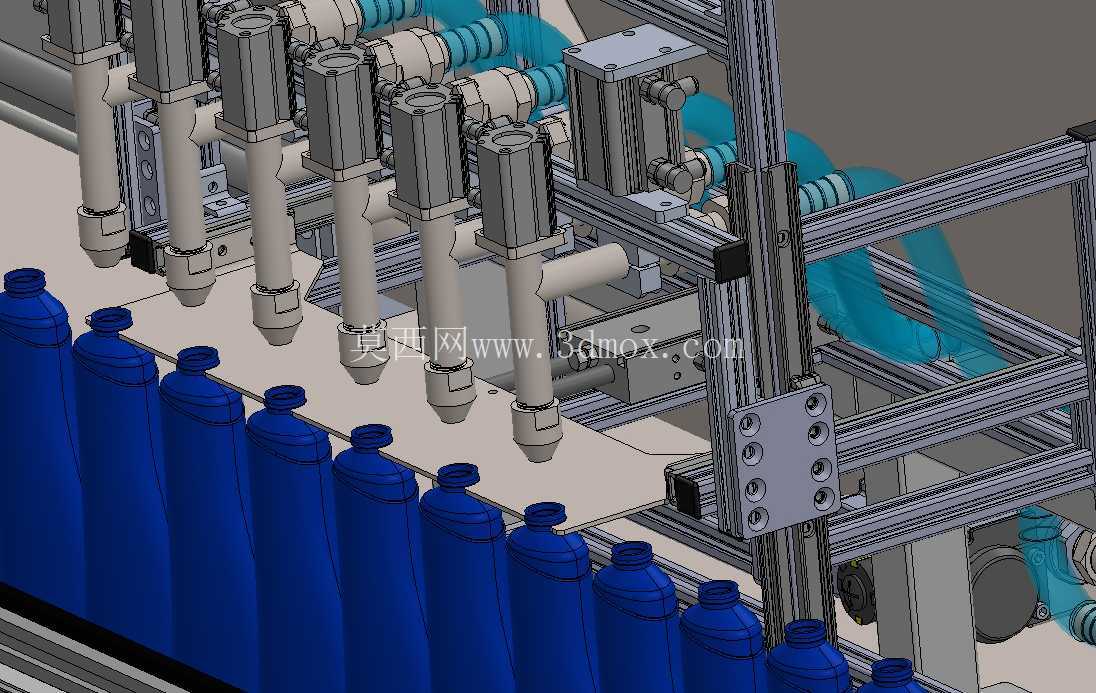

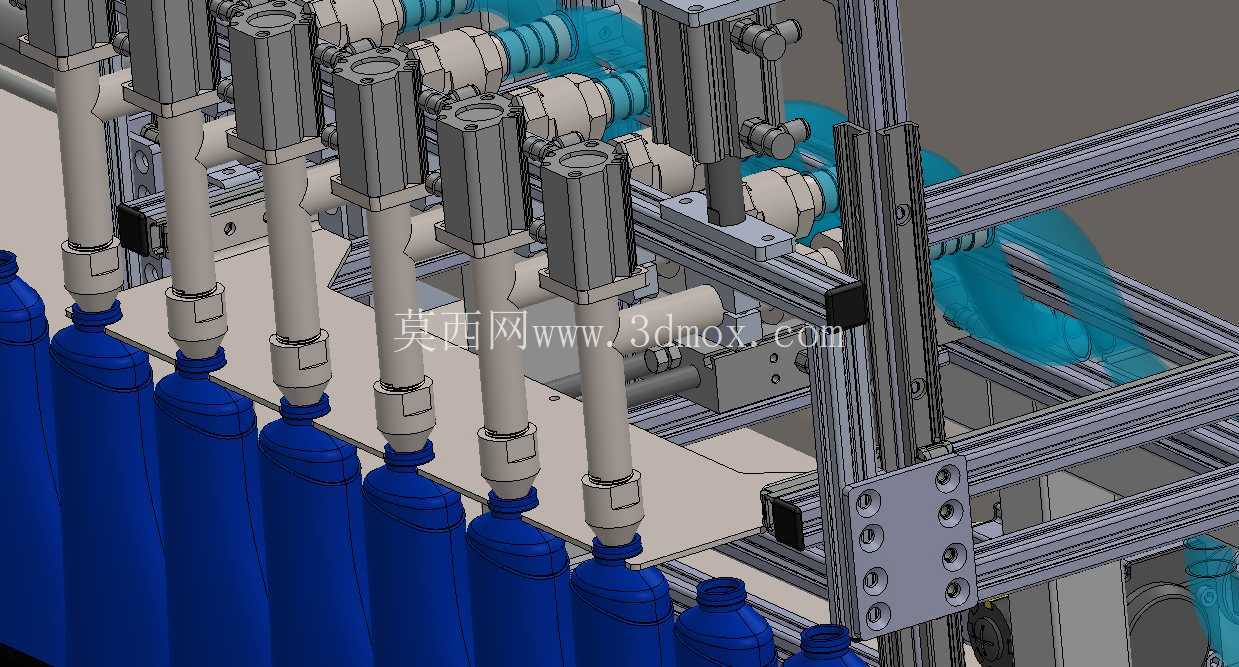

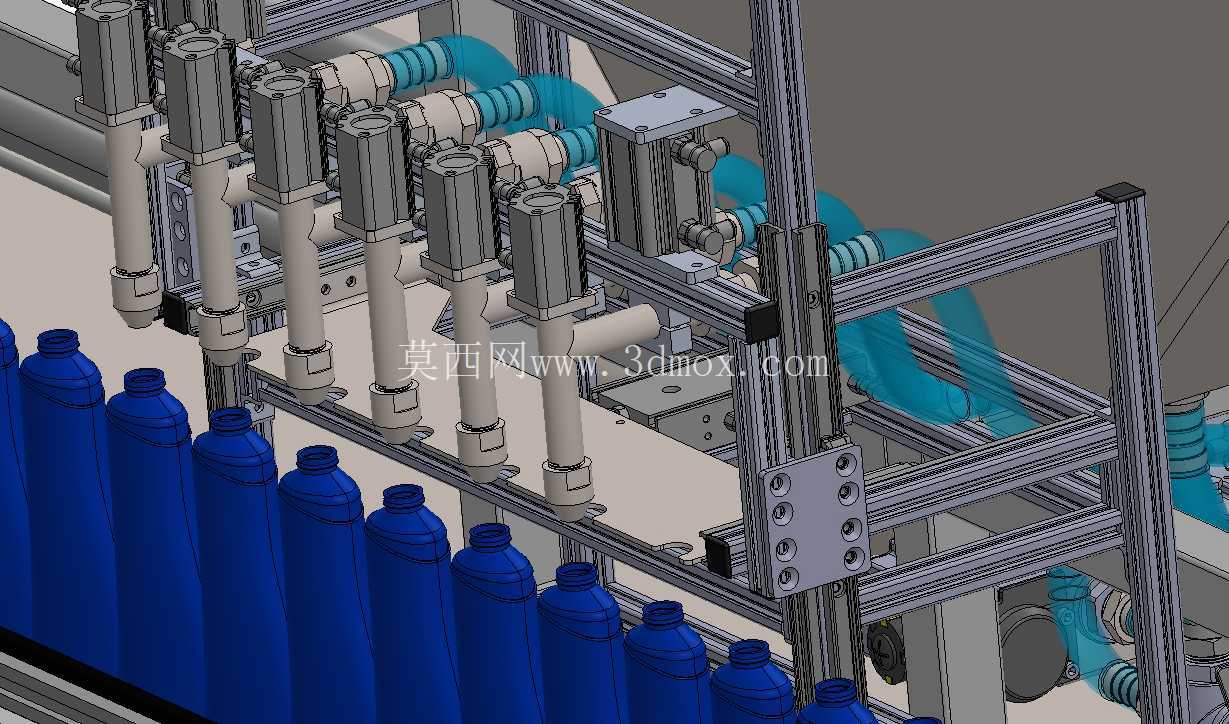

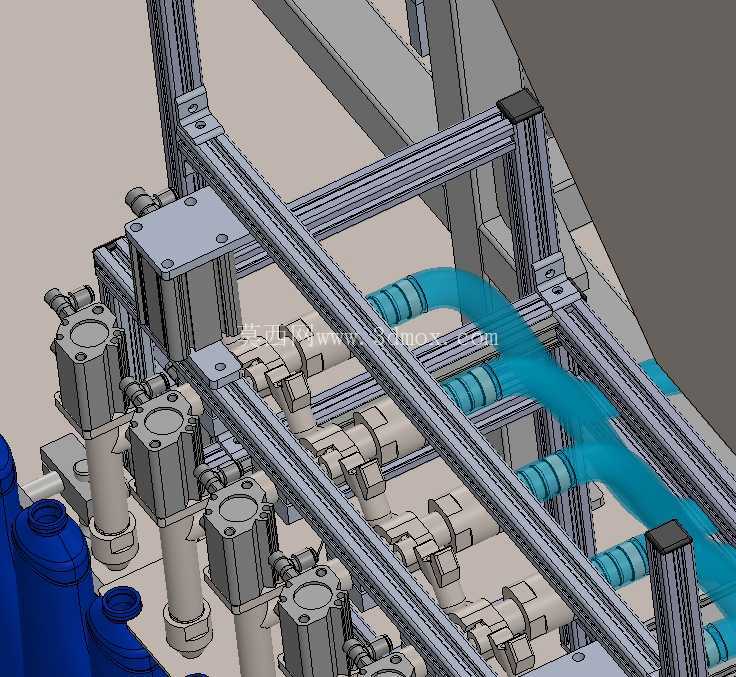

　　功能实现上，设备将储料、对位、定量充装和直线输送整合在同一机架内。灌装头通过执行元件控制开闭，配合定量腔体或管路容积实现每瓶充装量控制；多组阀件同步动作时，能够降低单瓶循环时间。对于洗发水、沐浴露、粘稠水剂等容易挂壁或起沫的物料，喷嘴位置、灌装速度和下降高度都需要在结构细化时重点校核，以减少液体飞溅、瓶口气泡和外壁污染。前侧人工站位说明该设备并不追求高速无人化连线，而是适合品种切换频繁、批量适中、投资规模受限的生产单元。

　　外形与安装边界方面，设备主体呈长条形布置，长度方向服务于瓶体输送和多工位排列，宽度方向由料斗、机架支腿和操作空间共同决定，高度方向则以高位料斗为最高点。现场布置时，后侧应预留料斗加料和清洗空间，前侧需保留操作人员上下瓶、观察灌装状态及清理台面的通道；设备四周不宜紧贴墙面，尤其是阀组和导轨侧，应留出检修开口。地脚承载区域要求地面平整，可调脚杯可吸收小范围高差，但若物料满载后料斗重心较高，机架地脚仍需可靠支撑，避免运行振动引起整机晃动。

　　三维建模时应重点还原料斗薄板焊接结构、下部锥斗与阀组连接关系、灌装头升降或启闭机构、输送导轨型材断面、侧向导栏、瓶体定位件、脚杯以及框架间的螺栓连接位置。对结构工程师而言，这类模型不仅用于外观展示，更可用于检查瓶体通过路径、喷嘴与瓶口干涉、料斗残留区域、人员操作距离和机架维护空间。选型时，若产品瓶型变化较大，应优先关注导栏调节范围、阀组间距、料斗清洗方式以及灌装执行元件的布置；若用于粘稠液体，则需进一步考虑料斗过渡角、管路通径和阀口残液滴落问题。整体结构没有复杂的专用机床部件，核心在于把储料、定量、导向、承载和人工操作节拍合理组织到一台直线式灌装工作站中。
